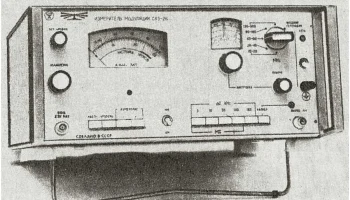

СК3-26 (1972)

Описание измерителя модуляции «СК3-26»

Год выпуска: 1972
Производитель: Горьковский завод имени М.В. Фрунзе
Назначение: измерение девиации частоты и глубины амплитудной модуляции

Технические характеристики:
— Центральные частоты диапазона измерений: 10…500 МГц; возможность работы до 1000 МГц с внешним гетеродином (мощность 20–50 мВт)
— Чувствительность:
— Частоты до 250 МГц – не хуже 30 мВ
— Частоты до 500 МГц – не хуже 100 мВ
— Частоты до 1000 МГц – не хуже 0,5 В
— Максимальное входное напряжение: 2,5 В
— Модулирующие частоты: 50 Гц…20 кГц
— Измеряемые параметры:
— Девиация частоты: до 150 кГц
— Глубина амплитудной модуляции: до 100%
— Источник питания: электросеть переменного тока 220 В, 50 Гц
— Потребляемая мощность: не более 50 ВА
— Размеры: 360×175×375 мм
— Масса: 15 кг
