УП-71 (1981)

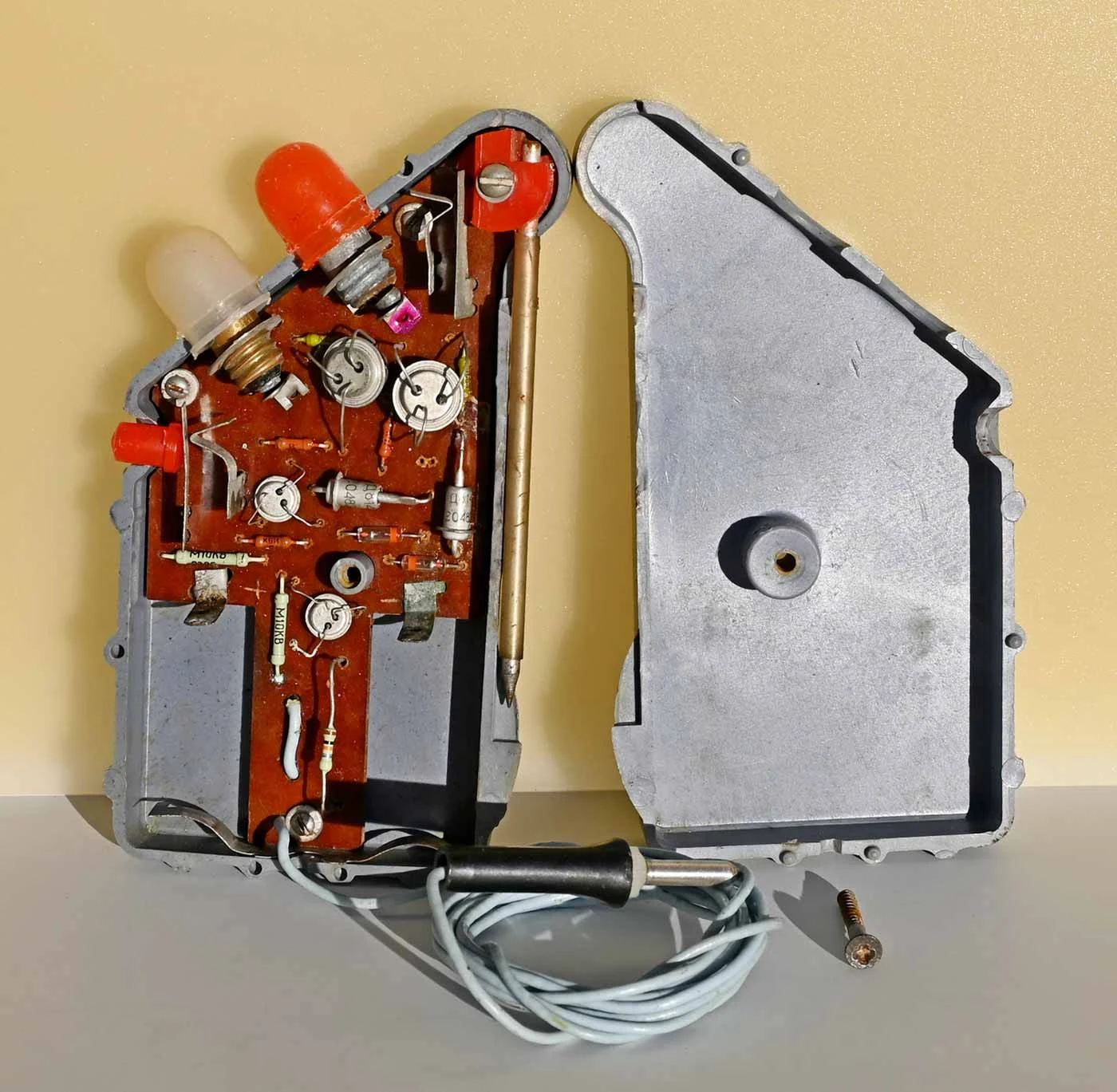

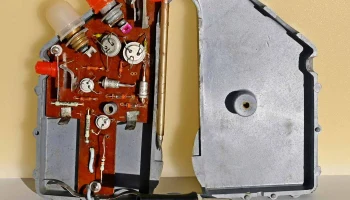

## Описание пробника типа «УП-71»

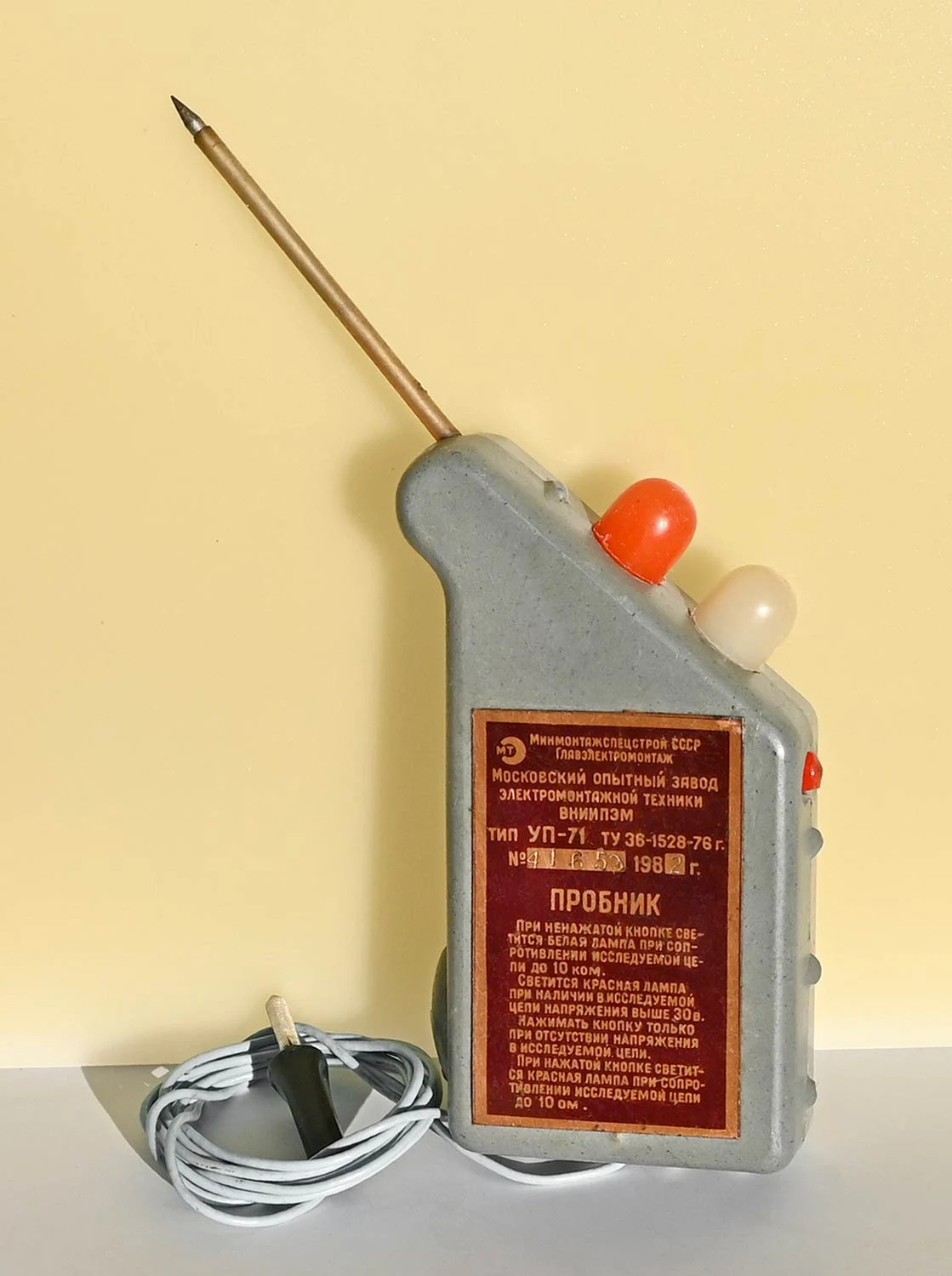

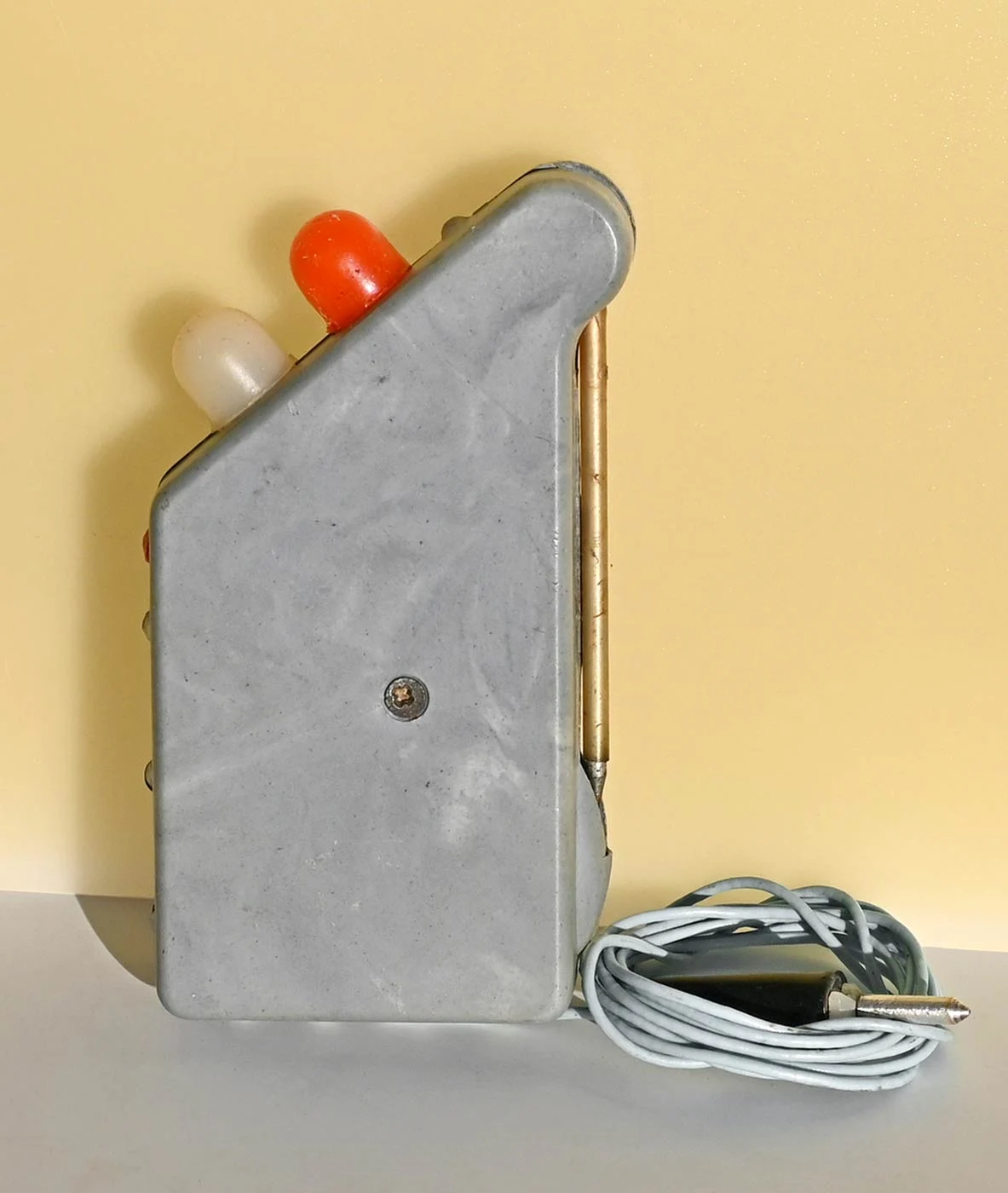

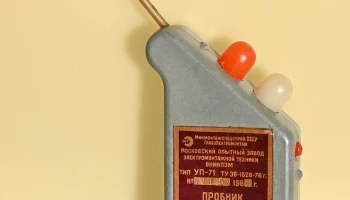

Пробник «УП-71» производился Московским опытным заводом электромонтажной техники начиная с 1981 года.

### Назначение и особенности
Устройство предназначено для проверки целостности цепей вторичной коммутации при отсутствии напряжения в проверяемой цепи.

### Основные характеристики
— Напряжение питания: 26 ± 0,5 В.
— Первый режим работы: проверка целостности электрических цепей с сопротивлением ≤ 10 кОм, индикация наличия переменного и постоянного токов (диапазон напряжений: 24–380 В и 30–440 В соответственно).
— Второй режим работы: проверка целостности электрических цепей с сопротивлением ≤ 10 Ом.
— Габариты (без гибкого провода и сложенный щуп): не более 130×80×30 мм.
— Длина гибкого провода: не менее 1500 мм.
— Масса с источником питания: не более 0,3 кг.

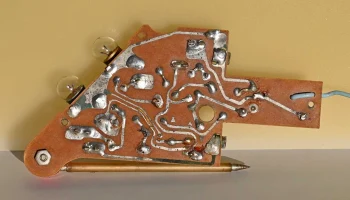

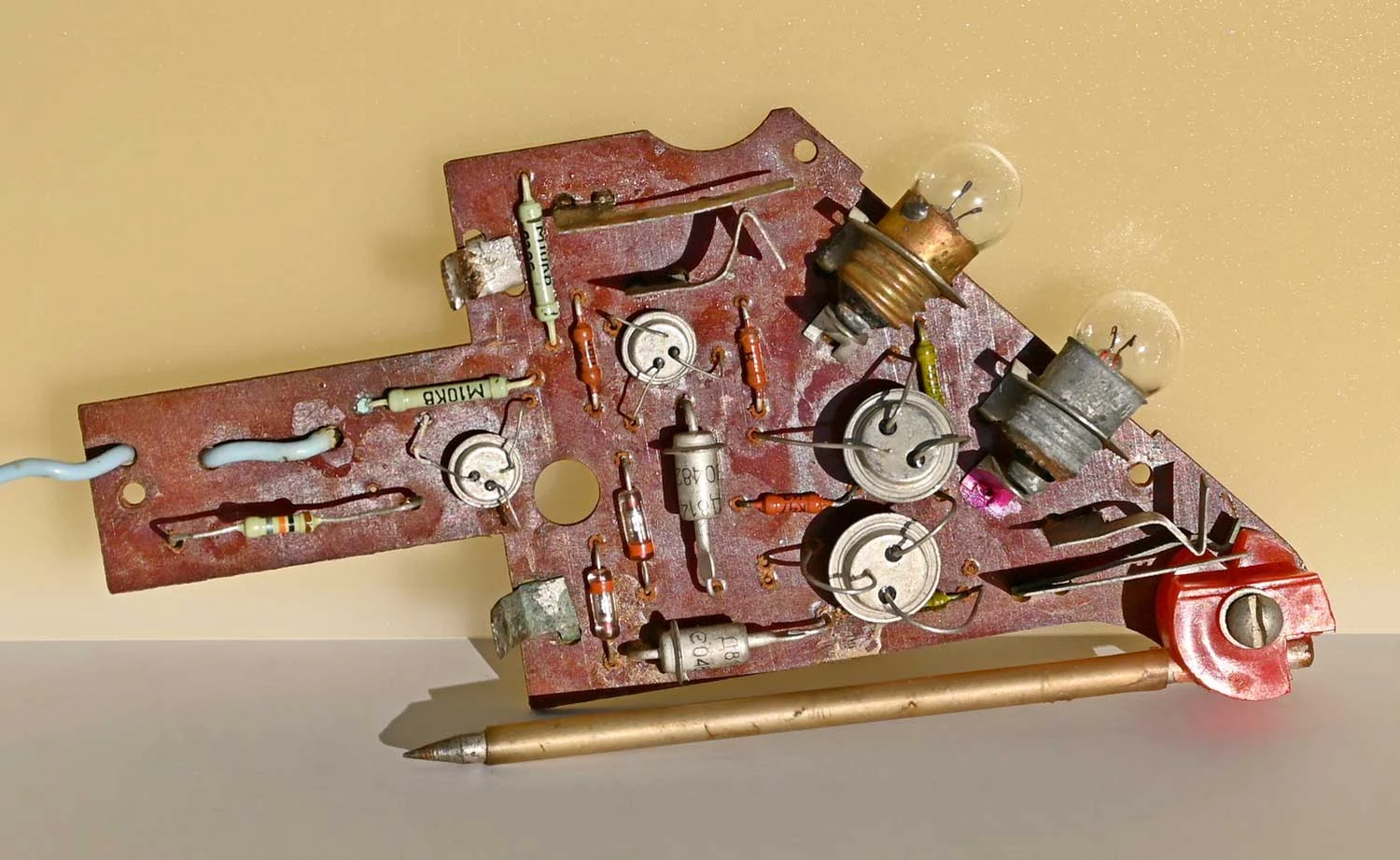

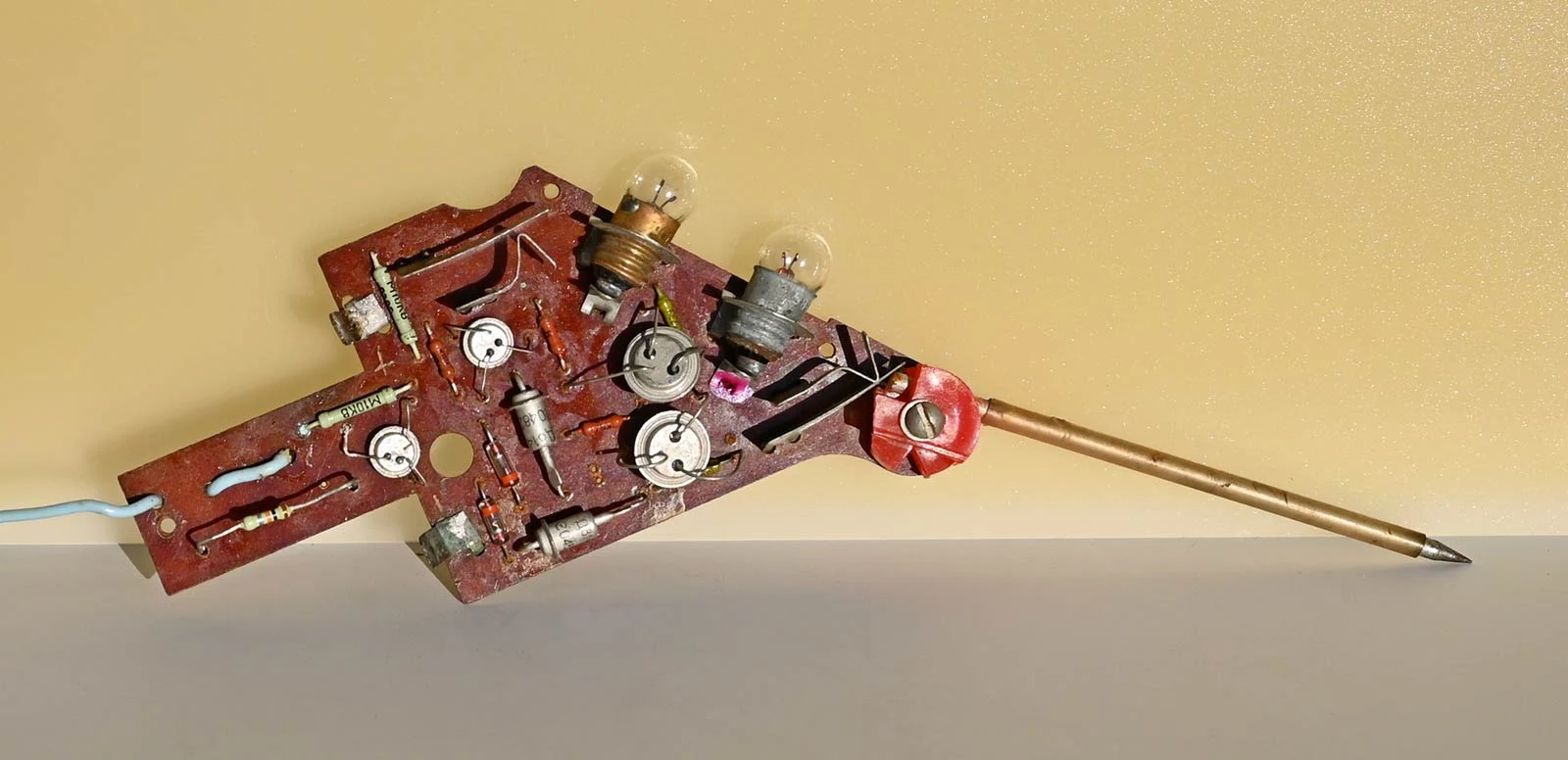

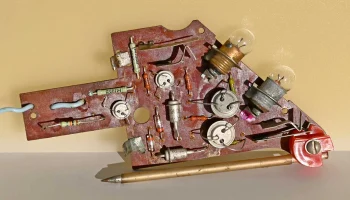

### Принцип действия

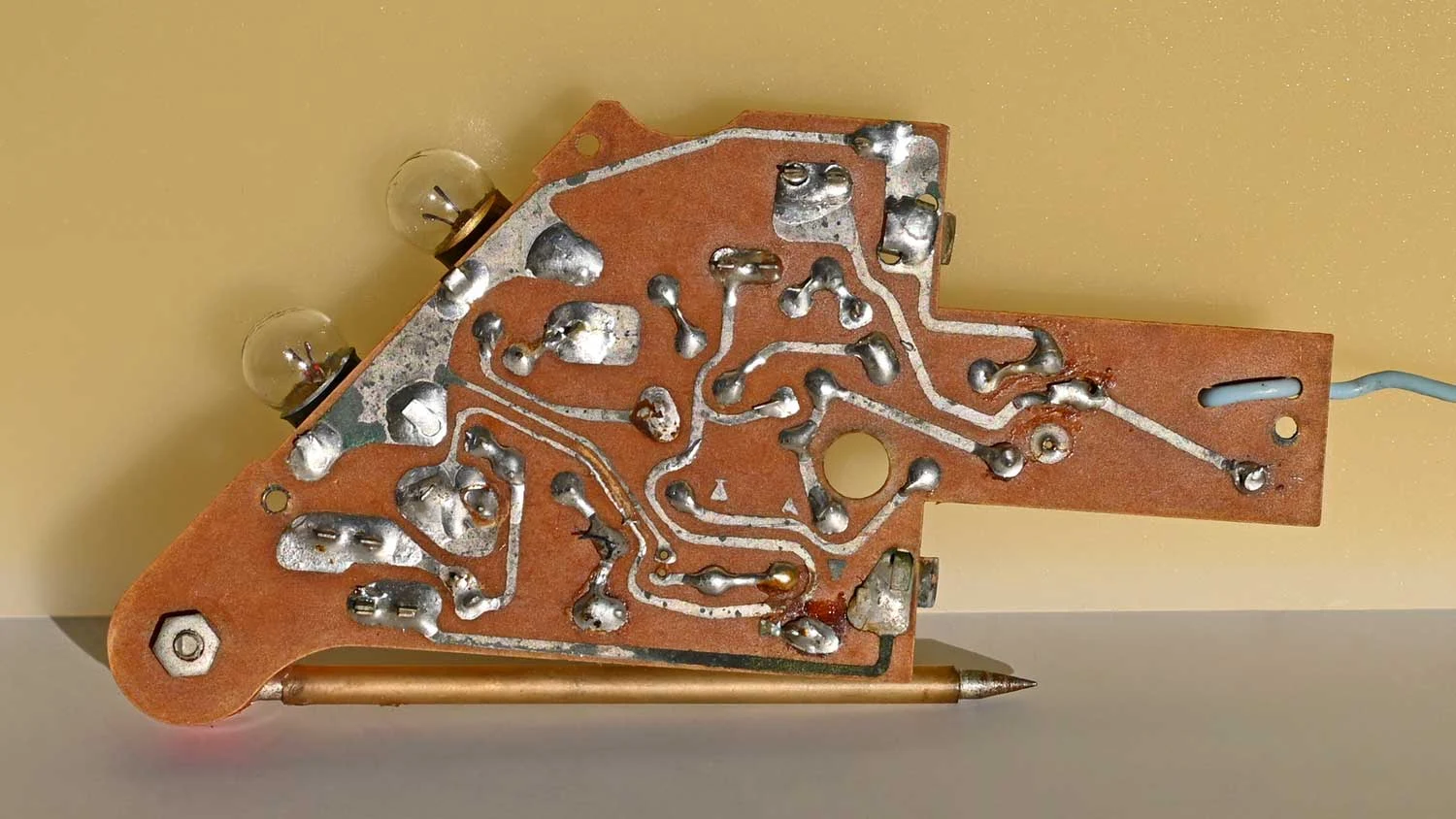

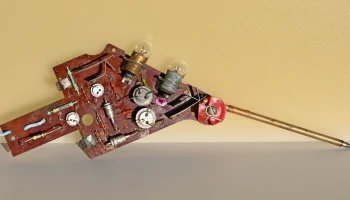

При подключении щупа и гибкого провода к исследуемому участку цепи происходит срабатывание одного из двух усилителей (УПТ-1 или УПТ-2). В зависимости от величины сопротивления и наличия напряжения загораются соответствующие лампы с цветными колпачками (белым – при проверке целостности, красным – при обнаружении напряжения).

### Ограничения применения
Пробник не предназначен для индикации напряжения в цепях, которые находятся под рабочим напряжением.
