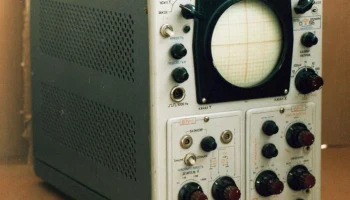

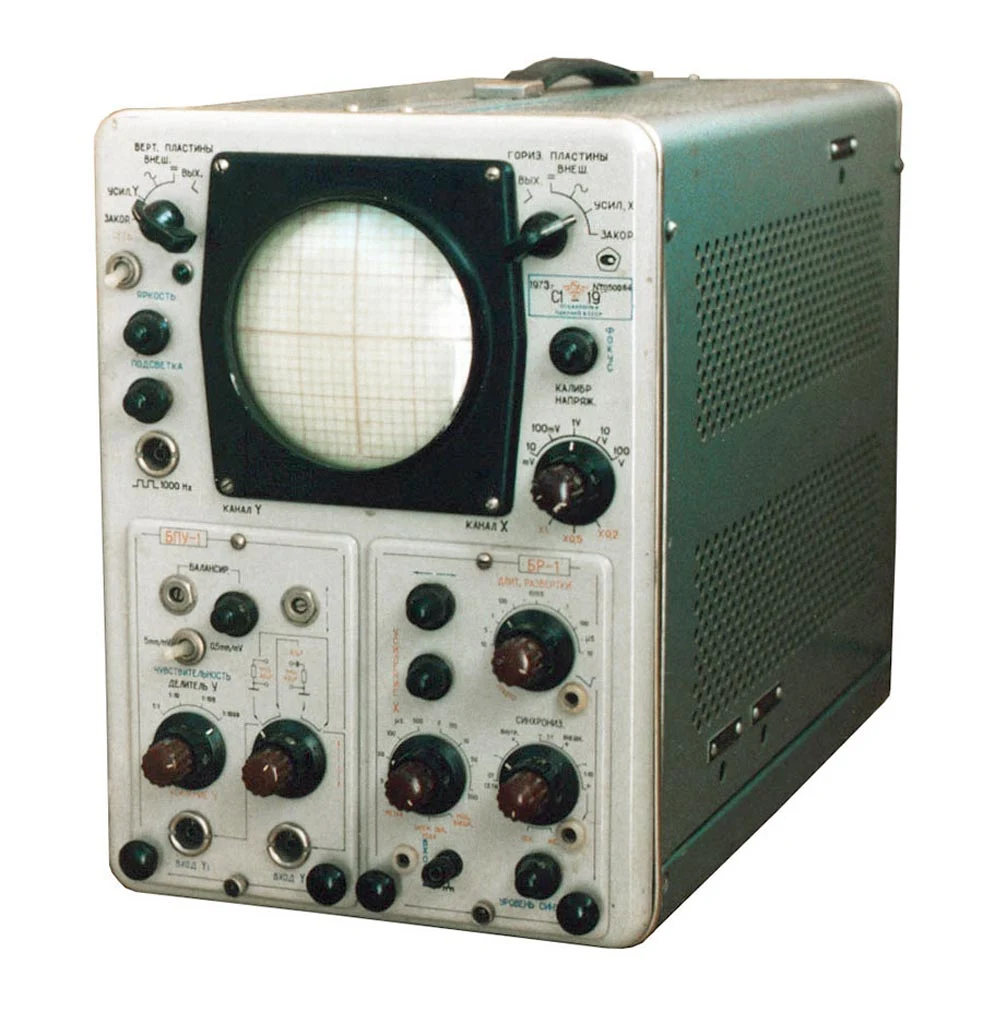

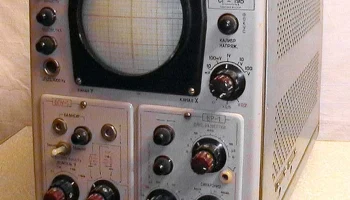

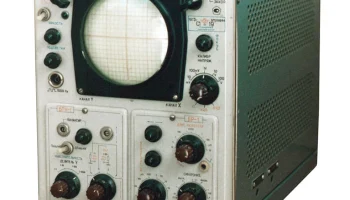

С1-19 (1963)

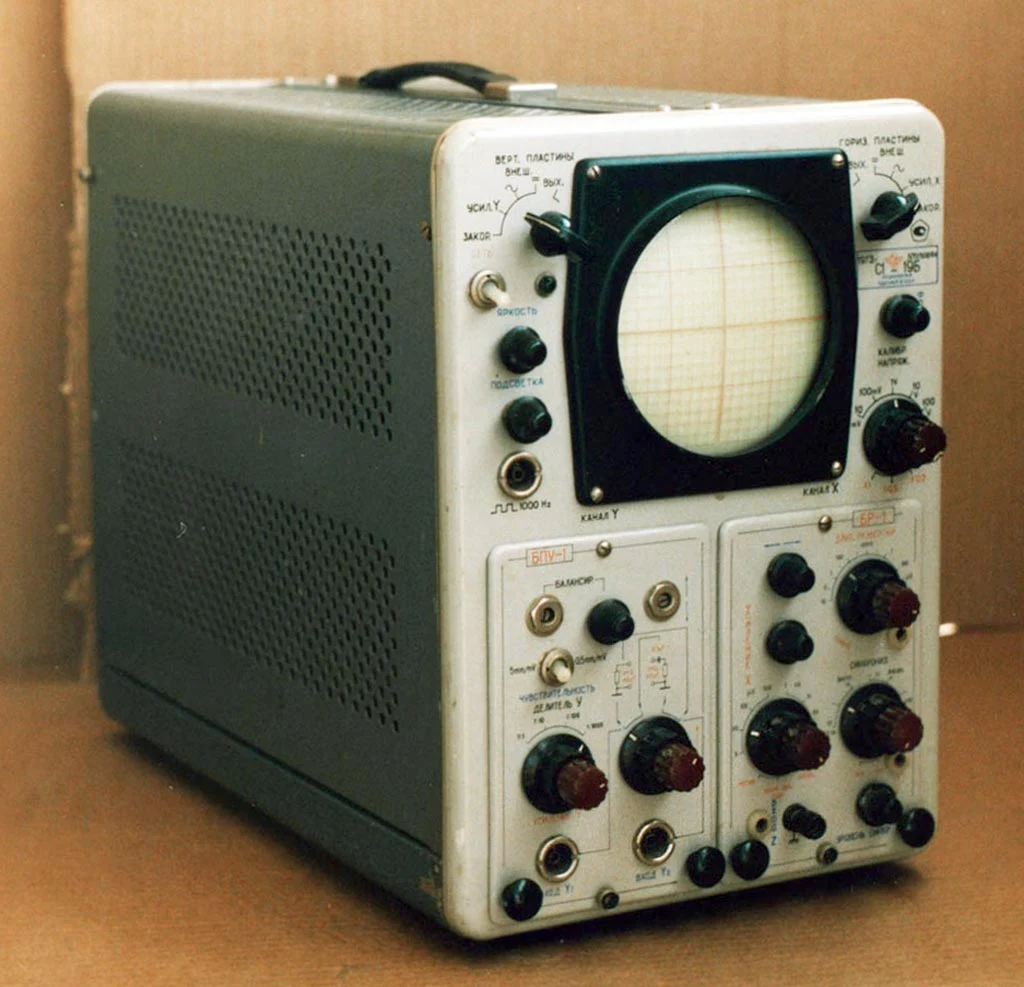

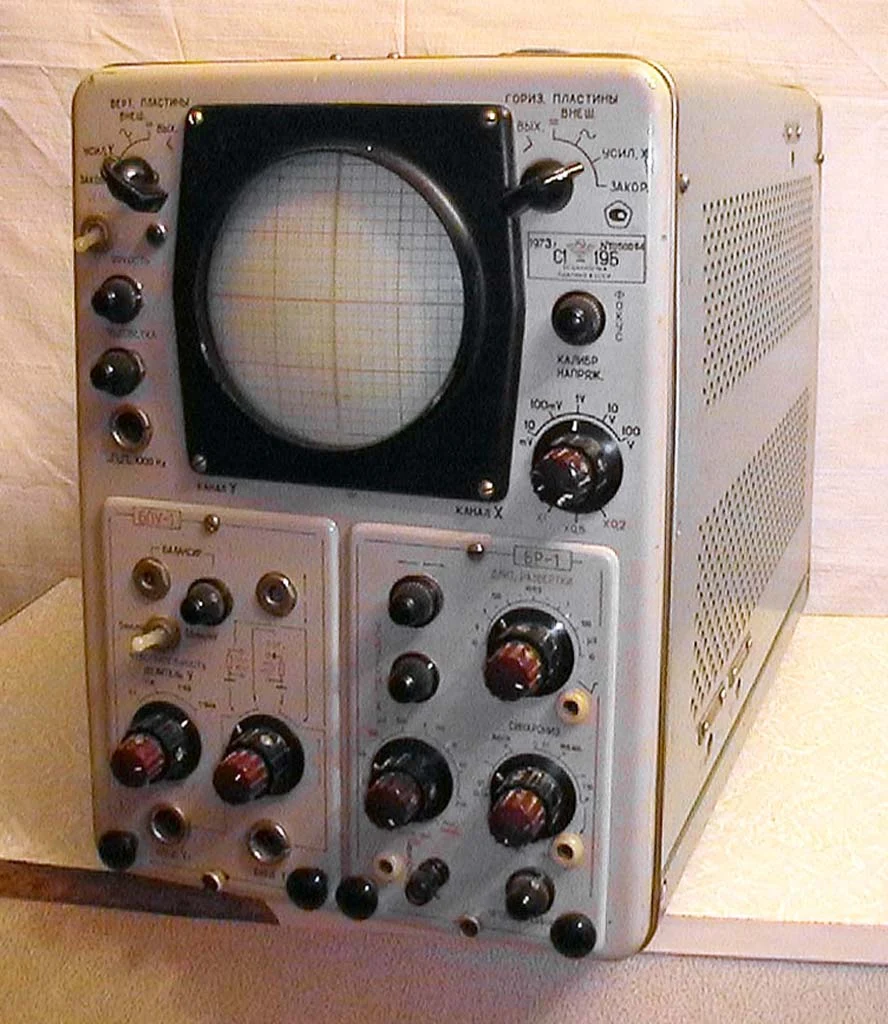

## Характеристики осциллографов «С1-19», «С1-19А» и «С1-19Б»

Осциллографы «С1-19», «С1-19А» и «С1-19Б» производились Червоноградским заводом радиоаппаратуры начиная с 1963, 1964 и 1966 годов соответственно.

### Основные технические характеристики:
— **Диапазон рабочих частот:** постоянный ток – 1 МГц.
— **Измеряемые напряжения:** 35 мВ – 500 В.
— **Чувствительность канала вертикального отклонения луча:**
— 5 мм/мВ;
— 0,5 мм/В.
— **Входной импеданс:** 1 МОм, 50 пФ.
— **Режим измерения временных интервалов:** с использованием калибрационных отметок.
— **ЭЛТ:** 13ЛО36В с голубым свечением луча.
— **Климатические группы:**
— «С1-19»: II группа по ГОСТ 9763-61 и ГОСТ 9763-67.
— «С1-19А»: III группа по ГОСТ 9763-61.
— «С1-19Б»: III группа по ГОСТ 9763-67.

### Электропитание и габариты:
— **Источник питания:** сеть переменного тока частотой 50 Гц, напряжение 220 В либо 400 Гц, напряжение 115 В.
— **Потребляемая мощность:** 170 ВА при напряжении 220 В.
— **Вес:** 21 кг.
— **Габариты:** 275×362×500 мм.

### Дополнительные компоненты:

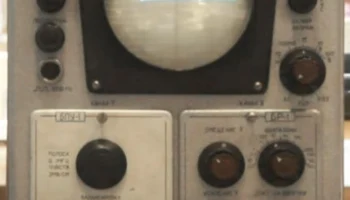

Применяются сменные блоки:
— БПУ-1 – предварительный усилитель вертикального отклонения.
— БР-1 – блок разверток.
