С1-64А (1985)

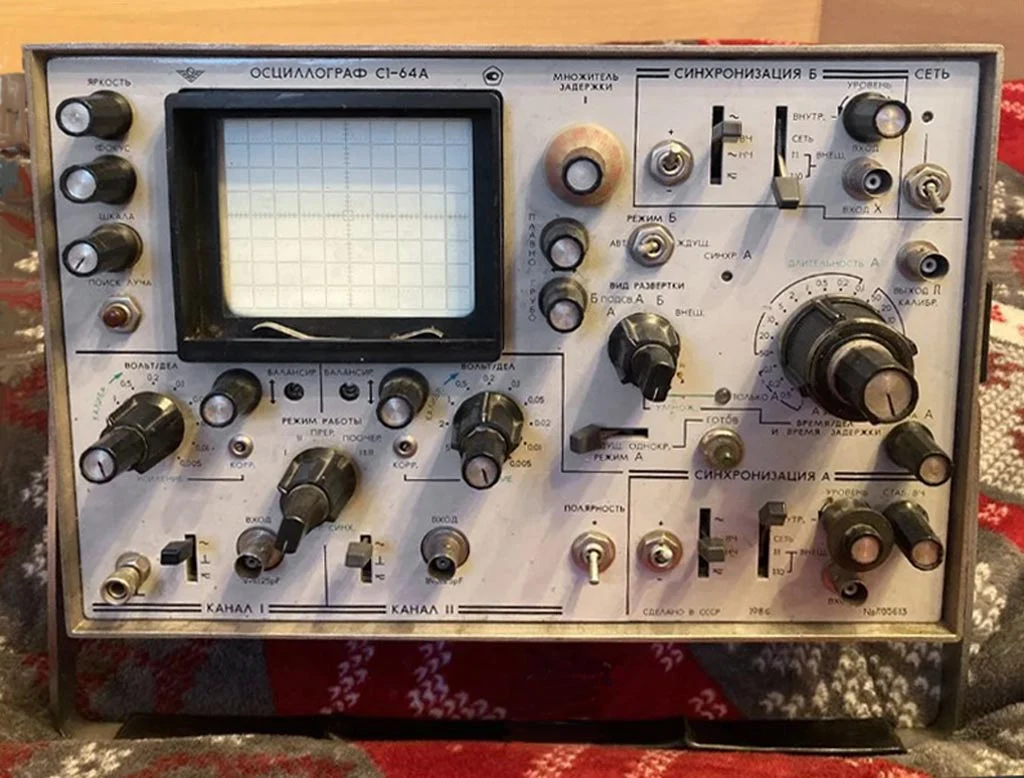

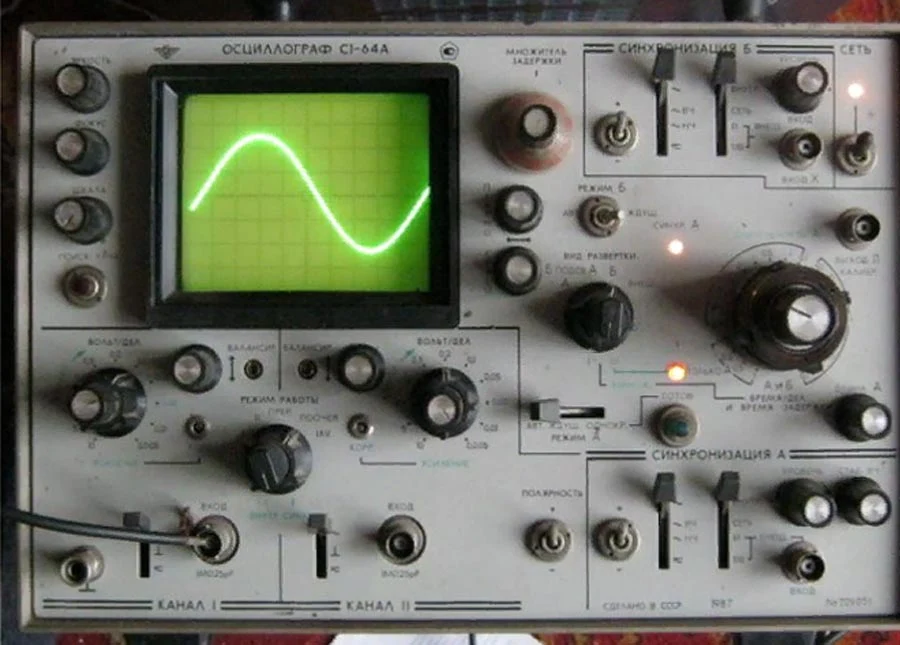

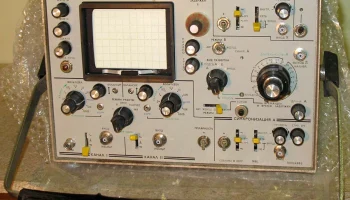

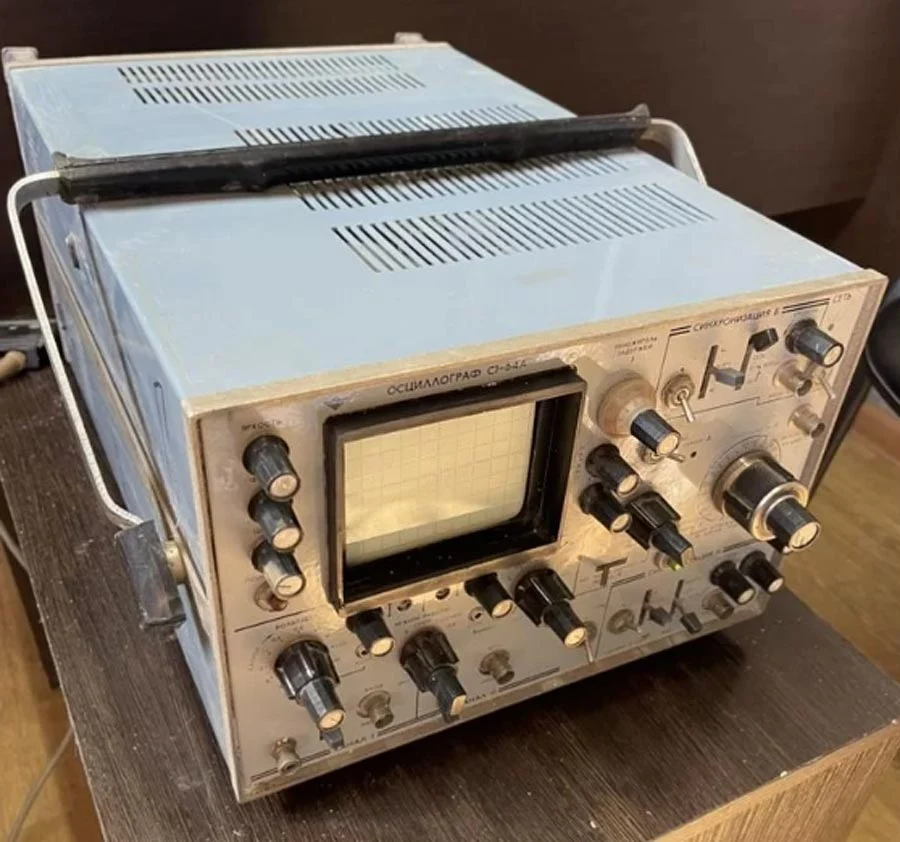

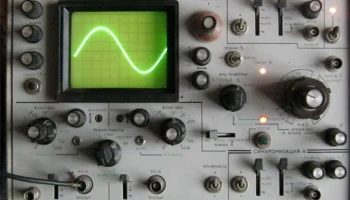

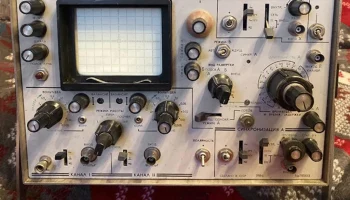

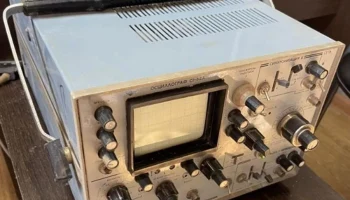

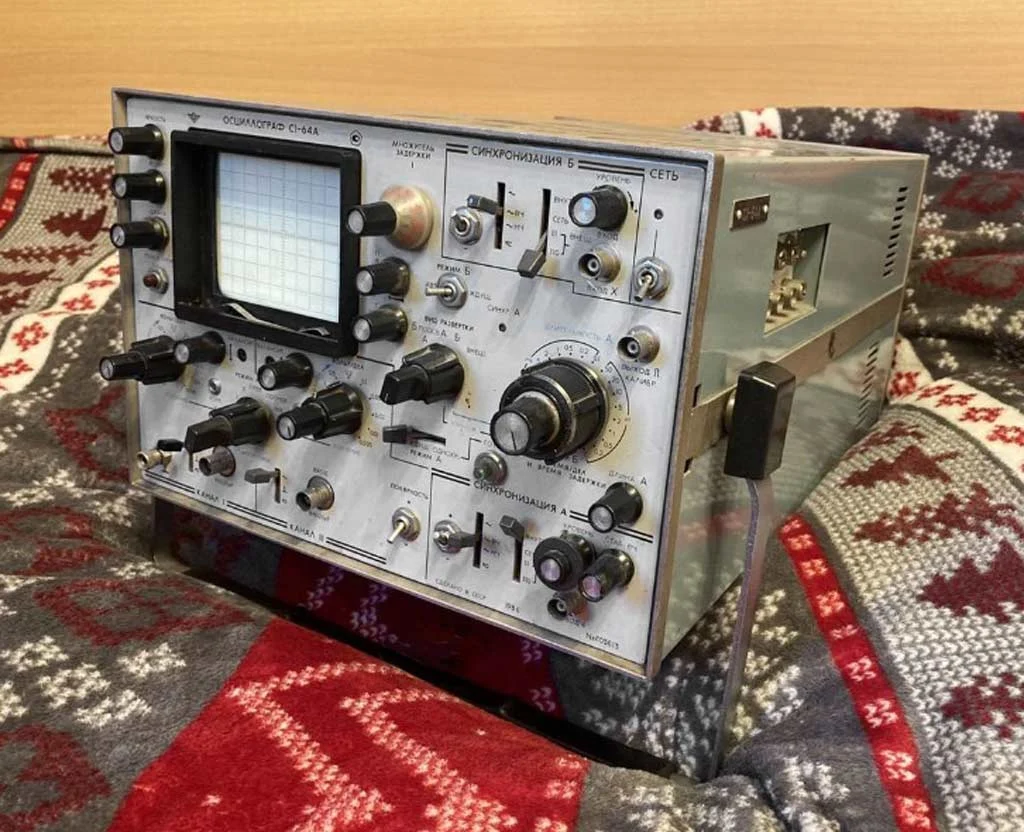

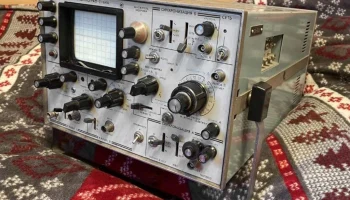

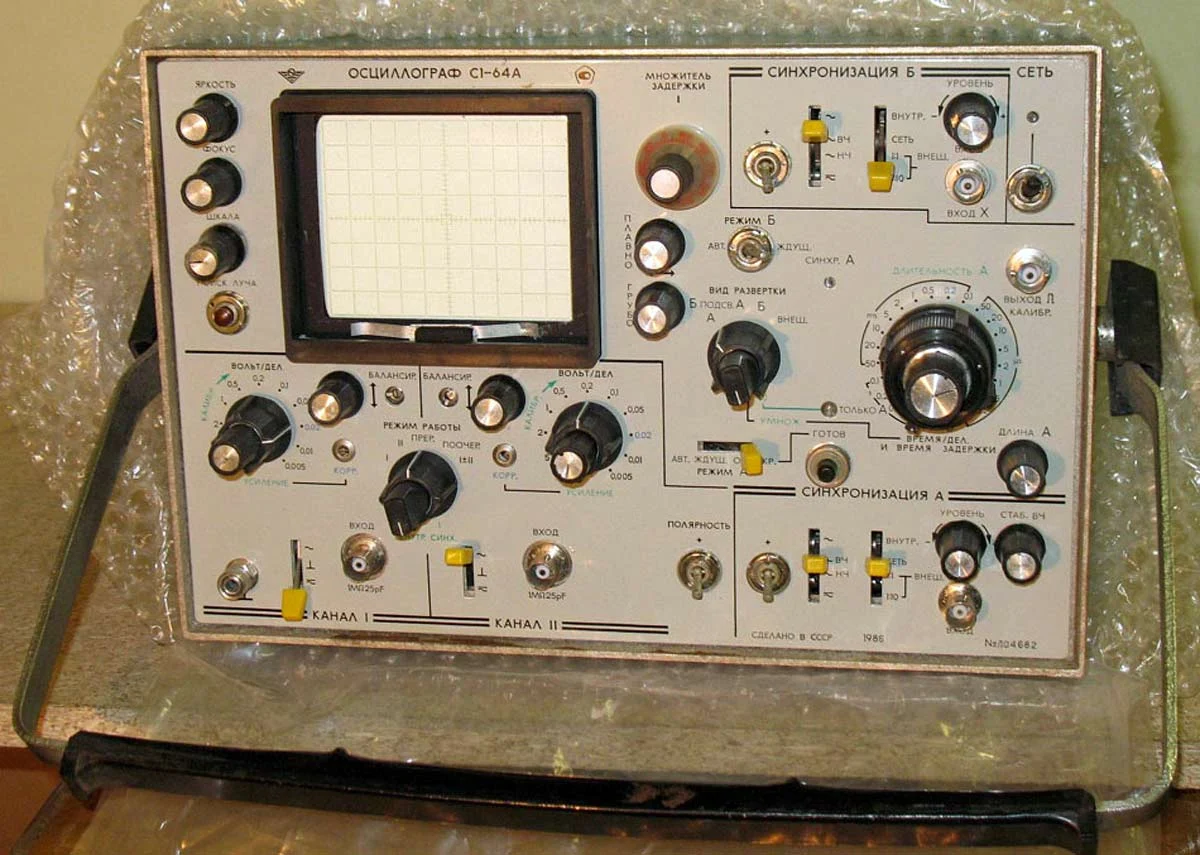

Осциллограф «С1-64А»

Год выпуска: 1985
Производитель: Червоноградский завод радиоаппаратуры, Львовского ПО имени В.И. Ленина
Тип: двухканальный универсал
Назначение: наблюдение и исследование электрических сигналов

Технические характеристики:
— Полоса пропускания: 0–50 МГц
— Измеряемые напряжения: 10 мВ – 200 В
— Измеряемое время: 0,4 мкс – 10 с
— Входное сопротивление: 1 ± 0,02 МОм

Режимы работы тракта вертикального отклонения:
— Канал 1
— Канал 2
— Прерывистый
— Поочередный
— 1 + 2 (сложение алгебраическое)

Особенности конструкции:

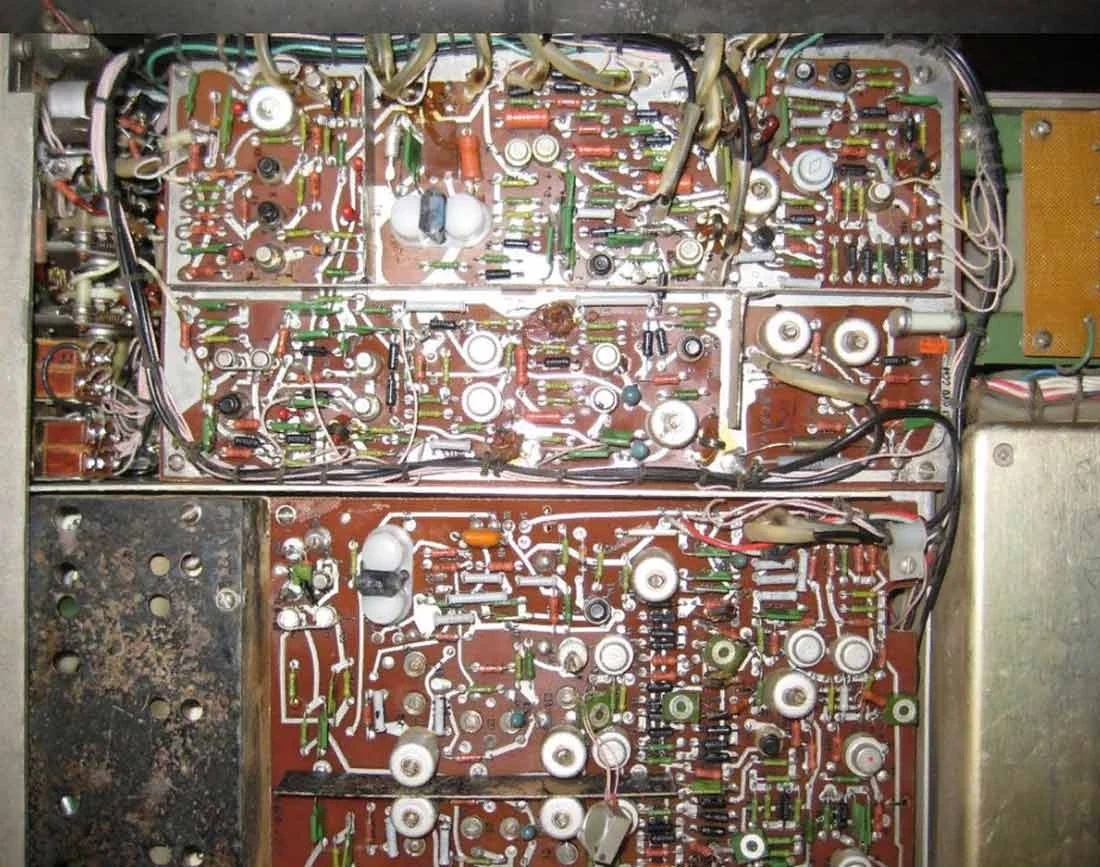

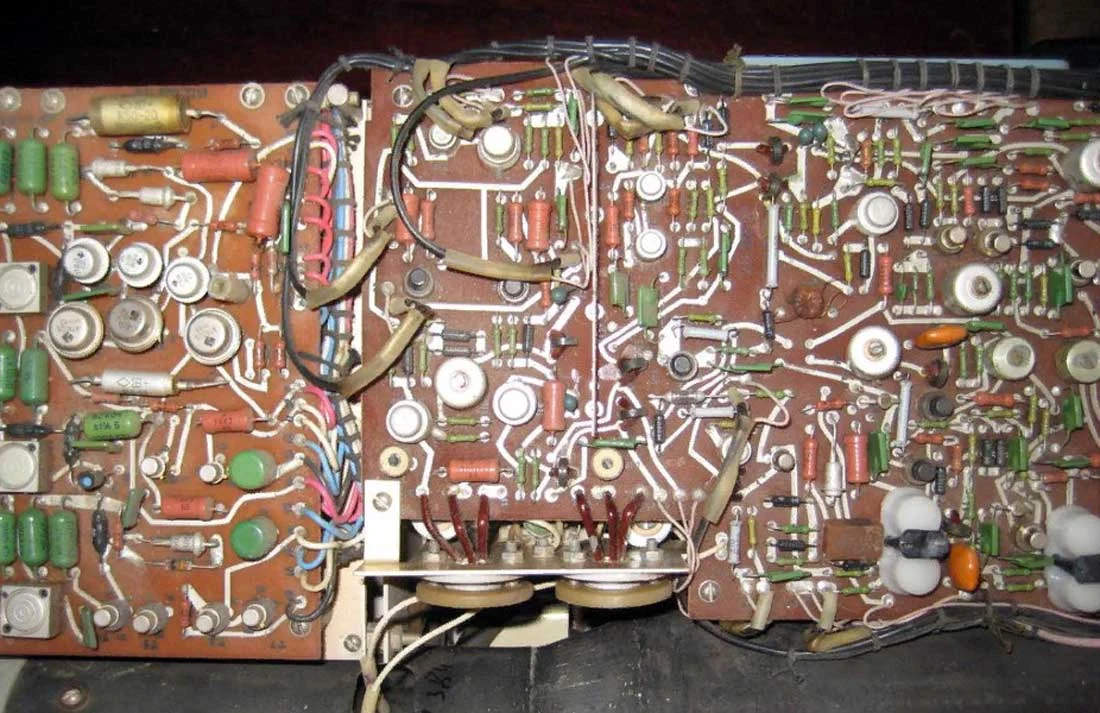

— Лампы заменены на полевые транзисторы (2П303Е)
— Использована электронно-лучевая трубка (ЭЛТ): 11ЛО2И (размер экрана 80×64 мм)

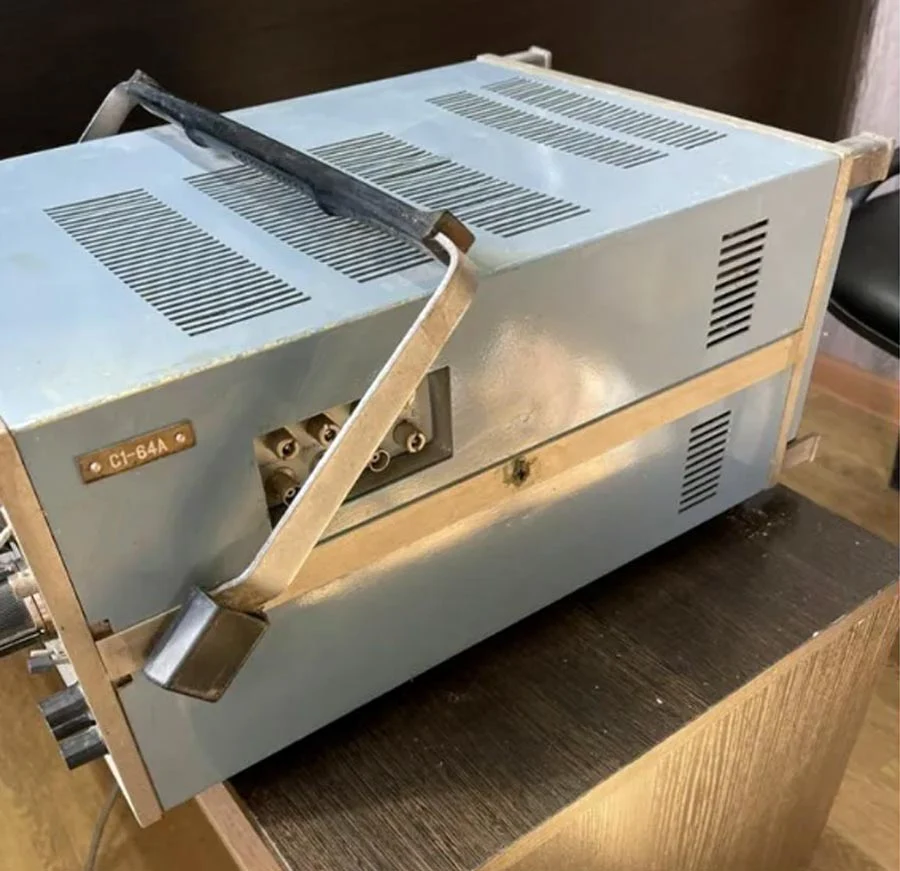

— Изменены габаритные размеры: 357×245×512 мм
— Масса: 19 кг

Источники документации:
— Инструкция по эксплуатации
— Альбом схем
— Формуляр осциллографа
