С1-65 (1972)

## Характеристики осциллографа С1-65 (1972)

### Назначение и основные параметры

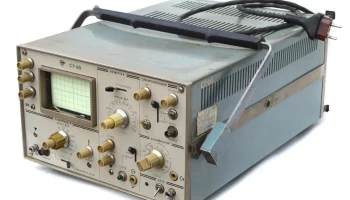

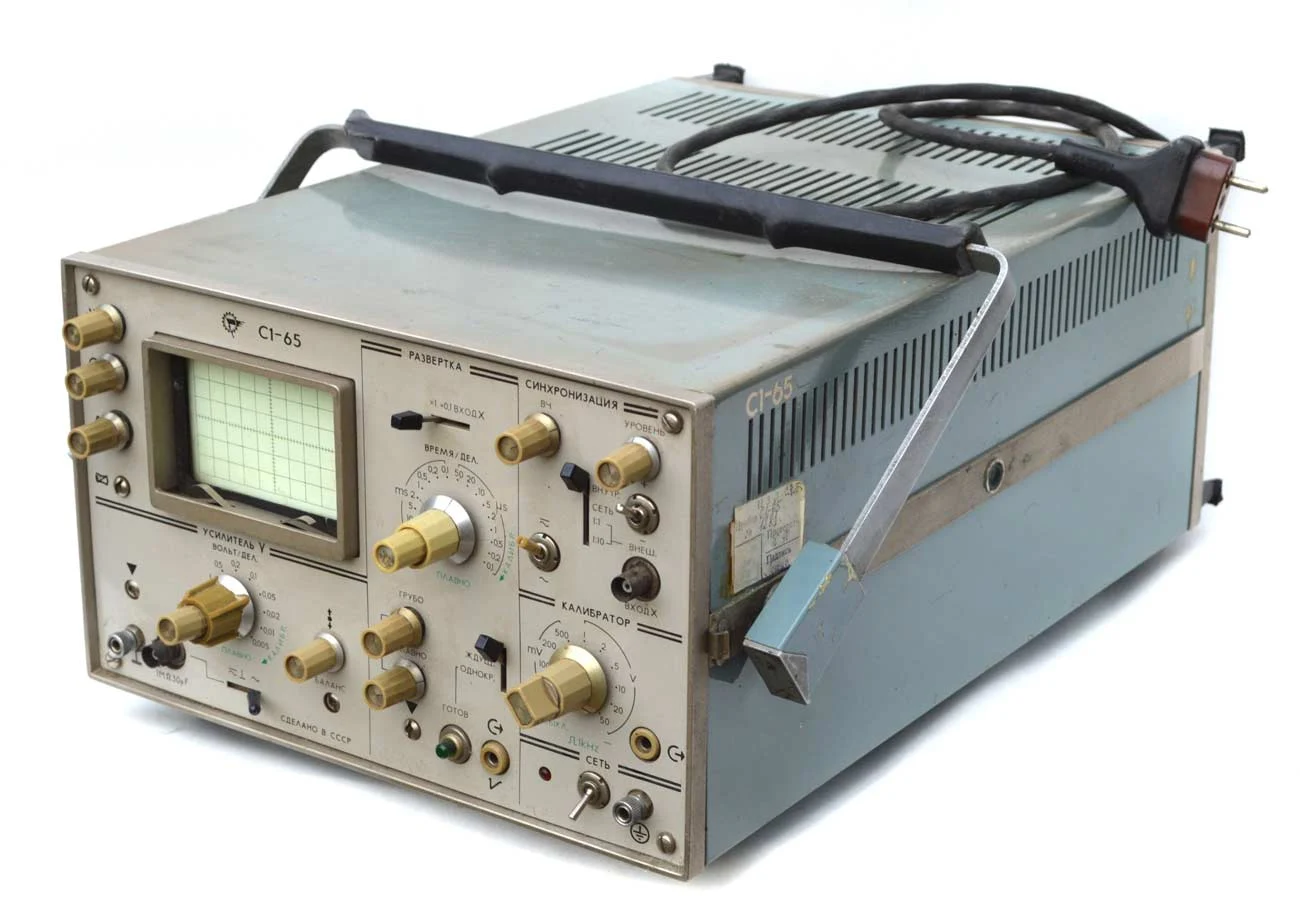

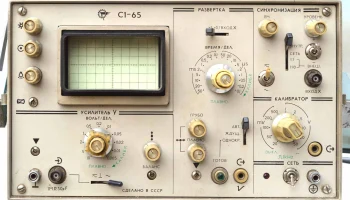

Универсальный осциллограф «С1-65» предназначен для анализа электрических сигналов в производственных цехах и лабораторных условиях.

### Основные технические характеристики
— Диапазон частот тракта вертикального отклонения:
— От 0 до 10 МГц – неравномерность АЧХ ±5% относительно частоты 100 кГц.
— От 0 до 7 МГц – неравномерность АЧХ ±5%.
— Время нарастания переходной характеристики:
— Положение переключателя В/ДЕЛ: 0.1–10 нс; 0.01–0.02 нс.
— Выходные параметры входа усилителя вертикального отклонения (УВО):
— Входное сопротивление: 1±0.03 МОм.
— Входная емкость: 30 пФ.
— При использовании выносного делителя 1:10:
— Входное сопротивление: 10±1 МОм.
— Емкость: 10±2 пФ.
— Максимальная амплитуда исследуемых сигналов:
— Без выносного делителя: ≤60 В.
— С выносным делителем: ≤300 В.
— Суммарное допустимое напряжение на закрытом входе УВО: ≤300 В.
— Калибратор амплитуды и длительности: выдает 11 калиброванных напряжений типа меандр (0.02–50 В) с частотой следования 1000 Гц.
— Режимы работы блока развёртки: автоколебательный и ждущий, однократный запуск.

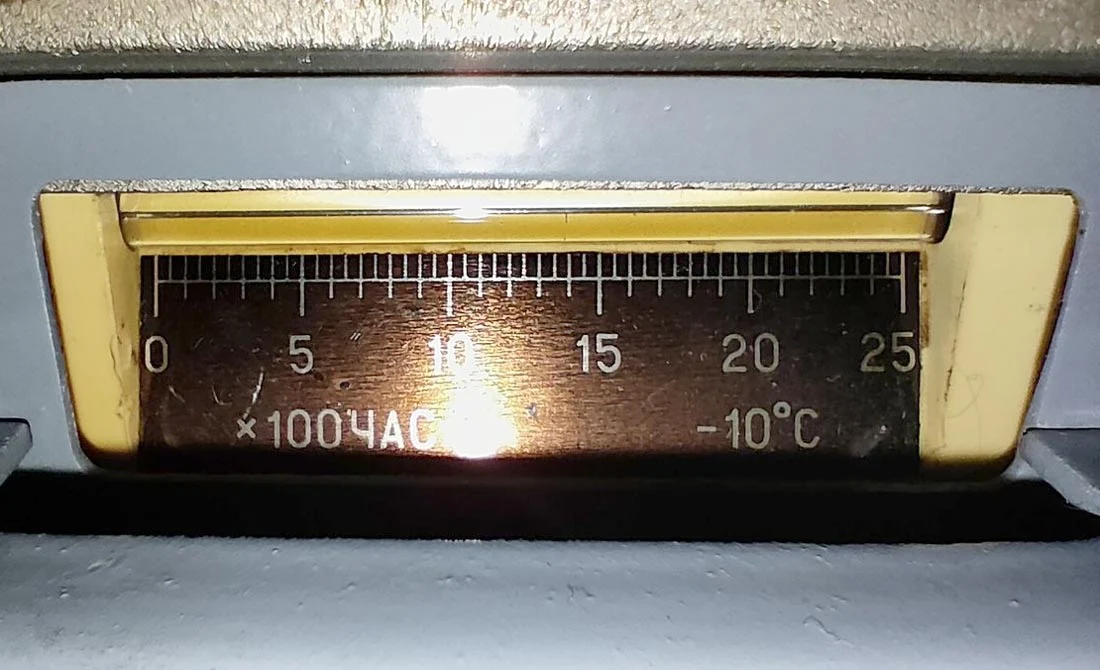

— Продолжительность непрерывной работы: до 16 часов.
