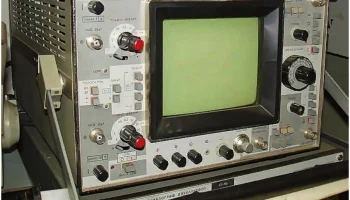

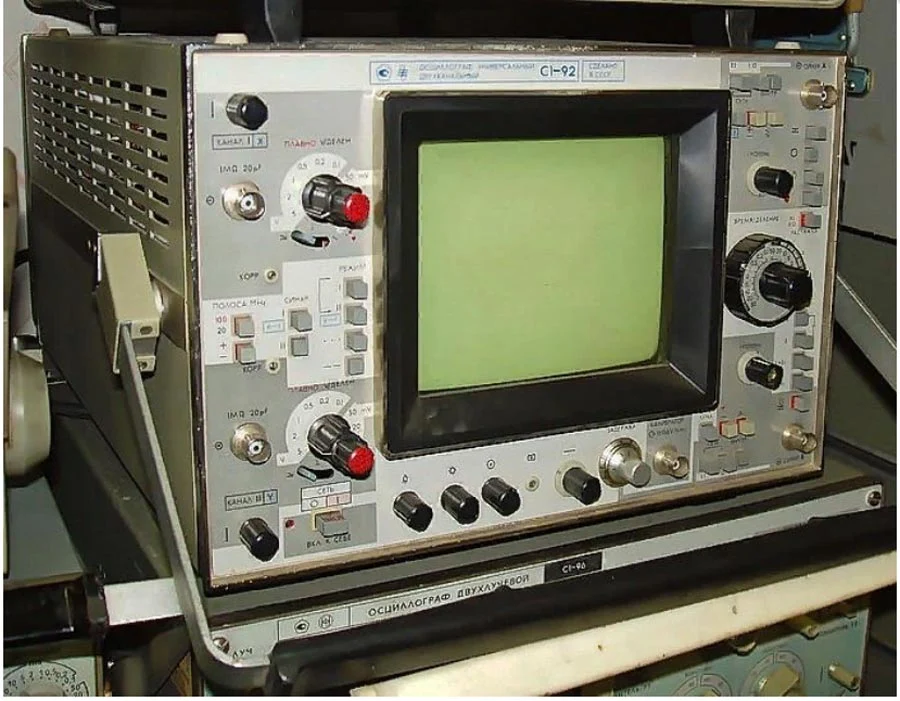

С1-92 (1982)

## Характеристики осциллографа «С1-92»

### Производитель и год выпуска
Осциллограф «С1-92» производился предприятием п/я А7859 (ПО имени 60-летия Октября) в городе Вильнюс, Литва, начиная с 1982 года.

### Назначение и функциональные возможности
Универсальный двухканальный прибор предназначен для анализа формы электрических сигналов как непрерывных, так и однократных. Диапазон исследуемых напряжений составляет от 20 мВ до 200 В, а временные интервалы – от 20 нс до 0,5 с. Скорость записи достигает 200 км/с.

### Особенности работы

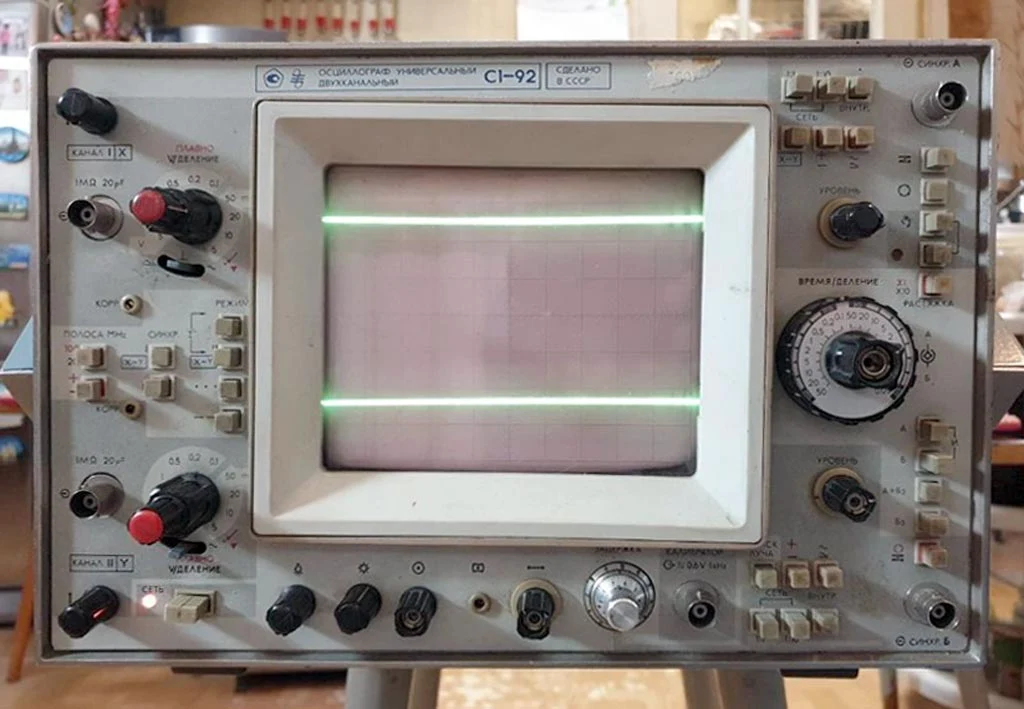

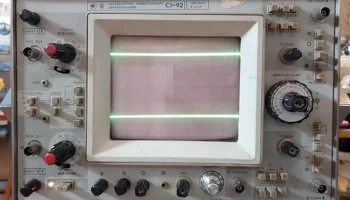

Осциллограф обеспечивает отображение двух сигналов одновременно в разных временных масштабах, позволяет детально исследовать любую часть сигнала при помощи задержанной развертки.

### Технические параметры
— Полоса пропускания: 0…100 МГц.
— Входное сопротивление и емкость каналов вертикального отклонения:
— 1 МОм, 20 пФ;
— 10 МОм, 11 нФ (при использовании делителя 1:10).
— Тип электронно-лучевой трубки: 17ЛО1И.
— Размер рабочей части экрана: 100×120 мм.

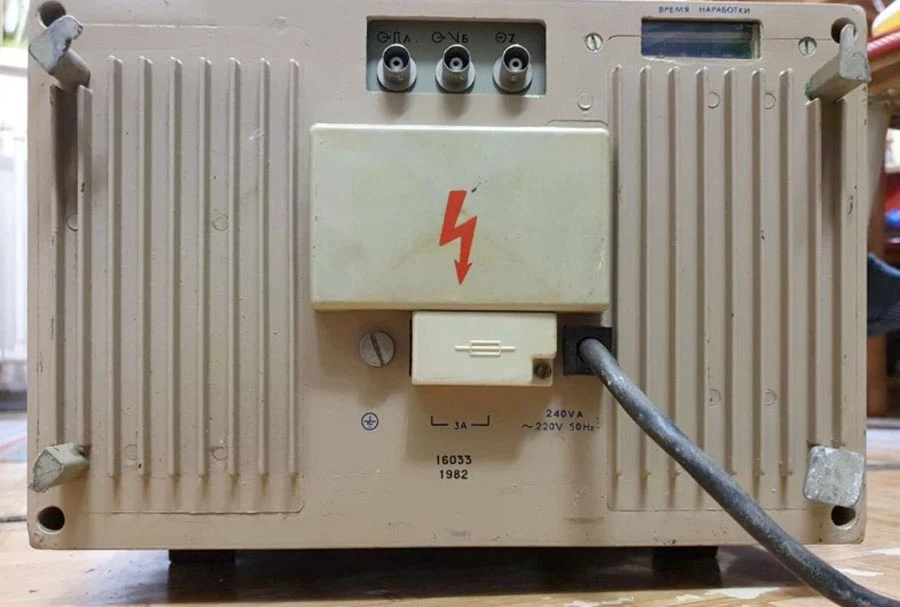

— Источник питания: сеть переменного тока.
— Потребляемая мощность: 160 ВА.
— Размеры прибора: 354×220×508 мм.
— Вес устройства: 16 кг.

### Документация
К осциллографу прилагаются следующие документы:
— Инструкция по эксплуатации.
— Сборник схем.

Материал подготовлен Владимиром Степановичем Шумским из Москвы.
