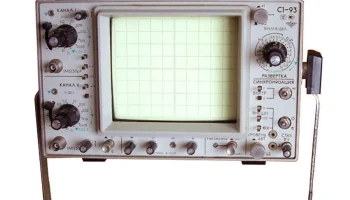

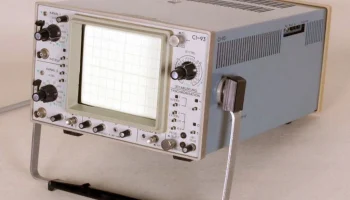

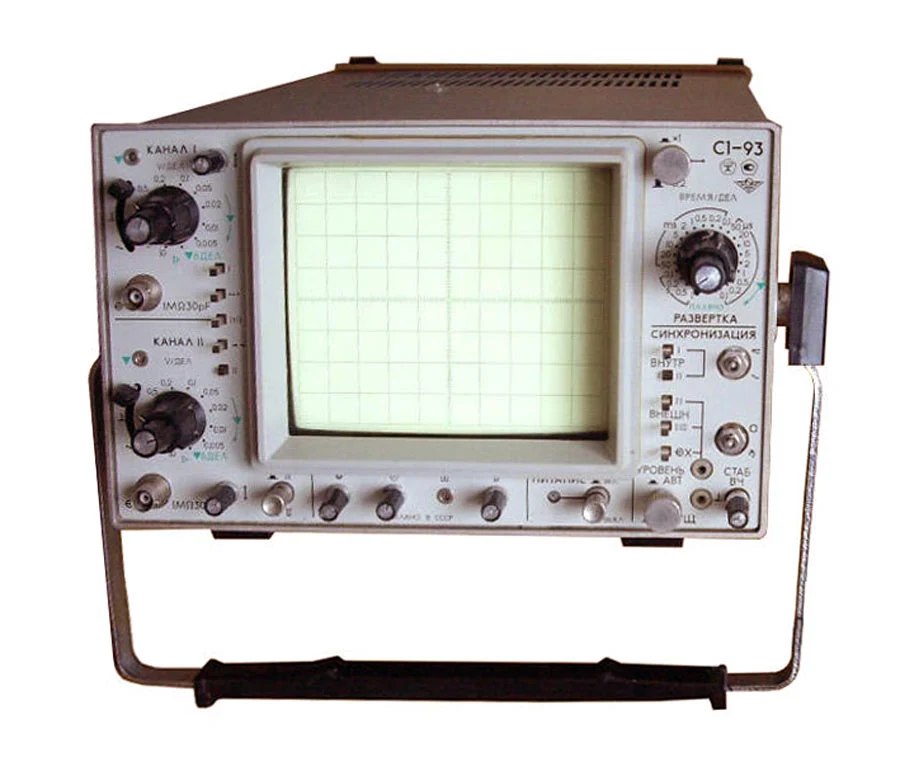

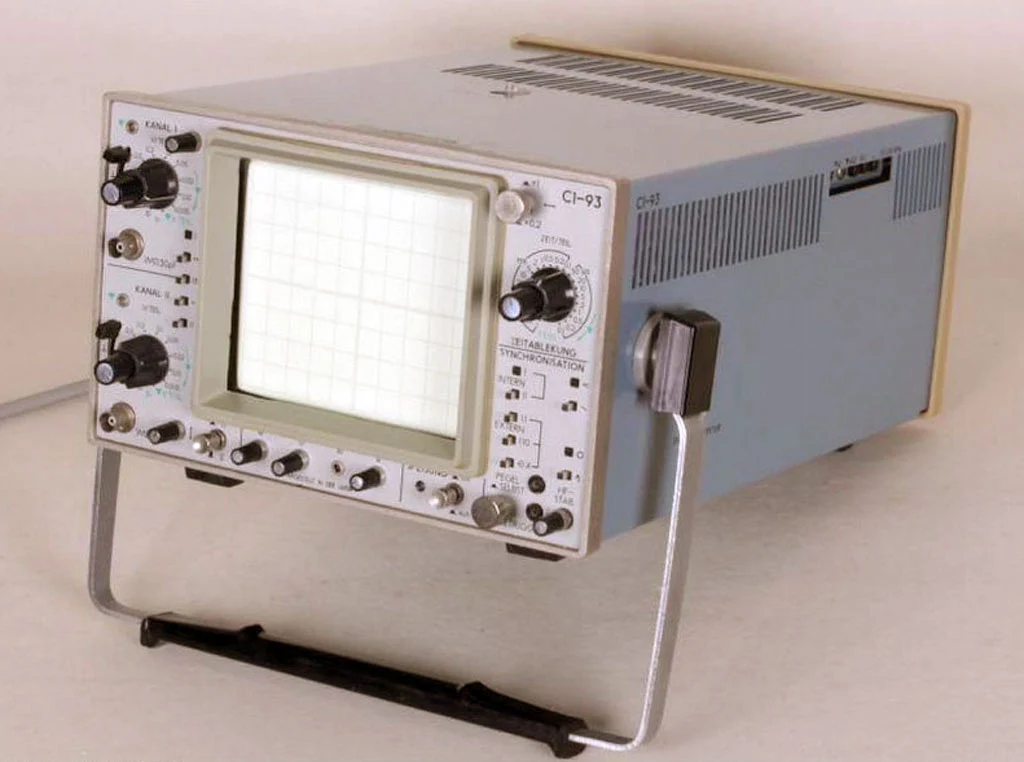

С1-93 (1984)

## Характеристики осциллографа «С1-93»

### Назначение и область применения

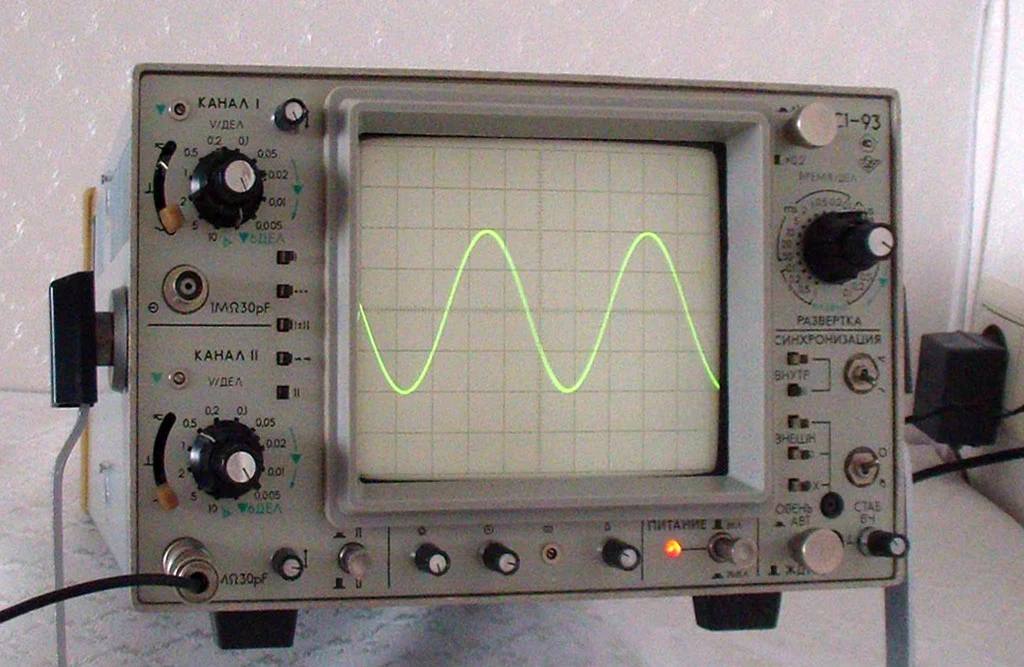

Универсальный осциллограф «С1-93» предназначен для визуального наблюдения и анализа электрических сигналов в диапазоне частот от 0 до 15 МГц, а также для измерений временных интервалов и размаха сигналов.

### Основные технические параметры
— Диапазон исследуемых частот: 0–15 МГц;
— Диапазон измеряемых размахов: 0,01–200 В;
— Временной диапазон измерений: 0,8×10⁻⁷ – 1,0 сек.;
— Количество каналов вертикального отклонения: два;
— Источник внутреннего калиброванного сигнала: П-образные импульсы, частота 1 кГц, амплитуда 1,2 В.

### Класс точности
Относится ко второму классу точности.

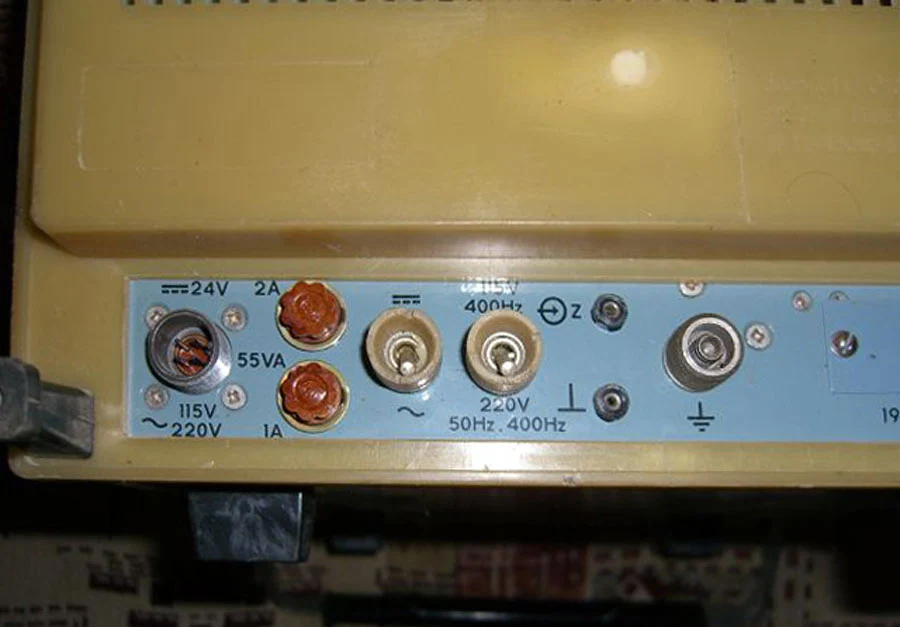

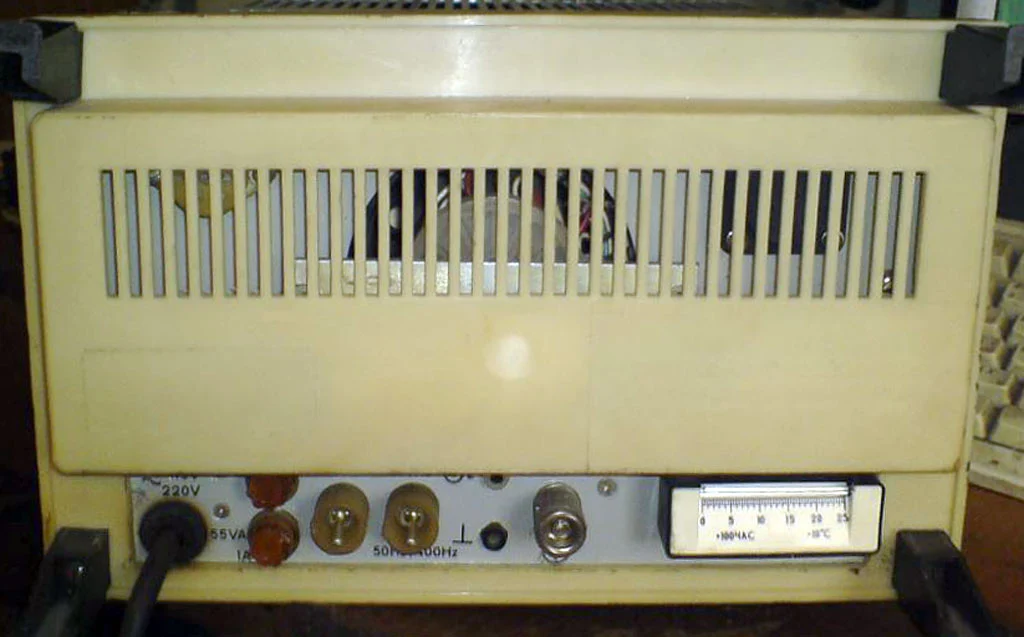

### Питание

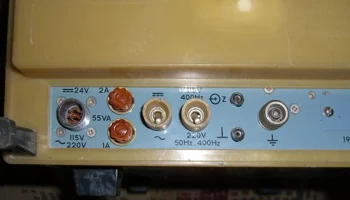

— Напряжение сети переменного тока: 220 В (частота 50 Гц), 115/220 В (частота 400 Гц);
— Источник постоянного тока: напряжение 24 В.

### Потребляемая мощность и ток
— Максимальная потребляемая мощность от сети переменного тока: 65 ВА;
— Максимальный потребляемый ток от источника постоянного тока: 1,2 А.

### Физические характеристики
— Размеры устройства: 308 × 180,5 × 438 мм;
— Вес: не более 10 кг.

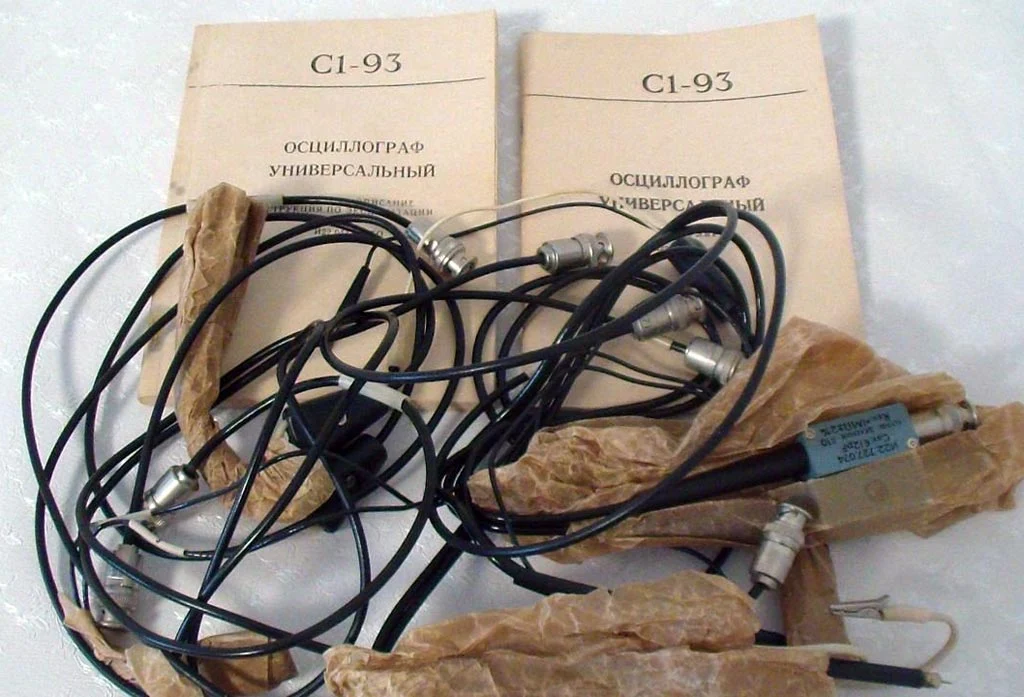

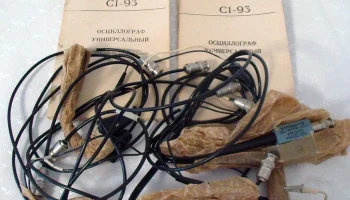

Инструкции по эксплуатации и схемы прилагаются.
