Стрела (1958)

Описание радиоприёмника «Стрела» (1958 г.)

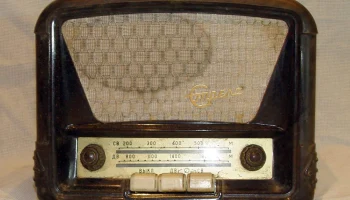

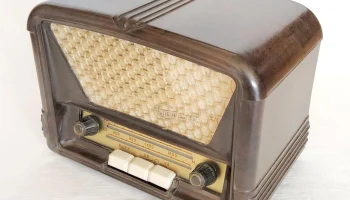

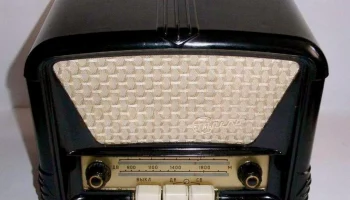

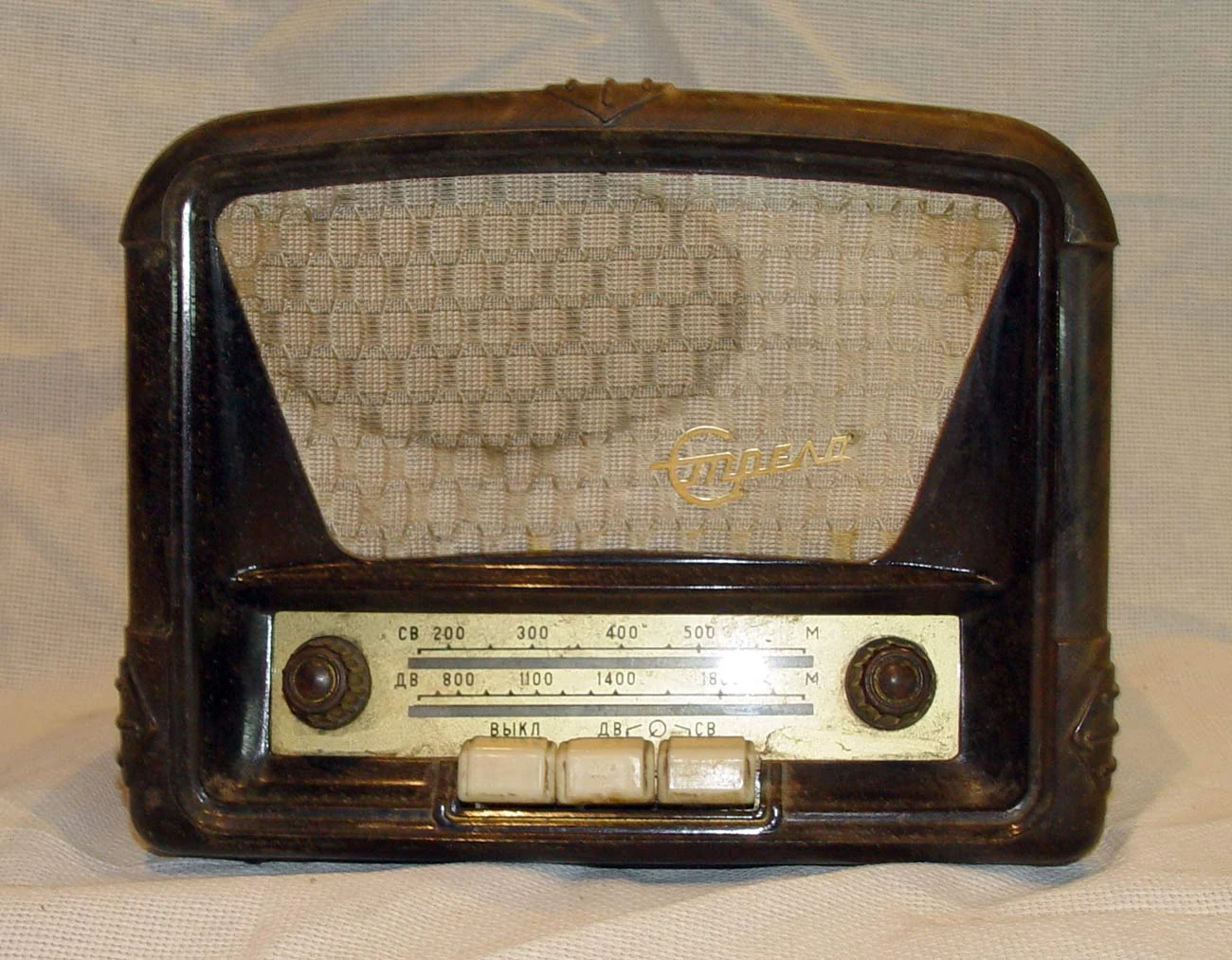

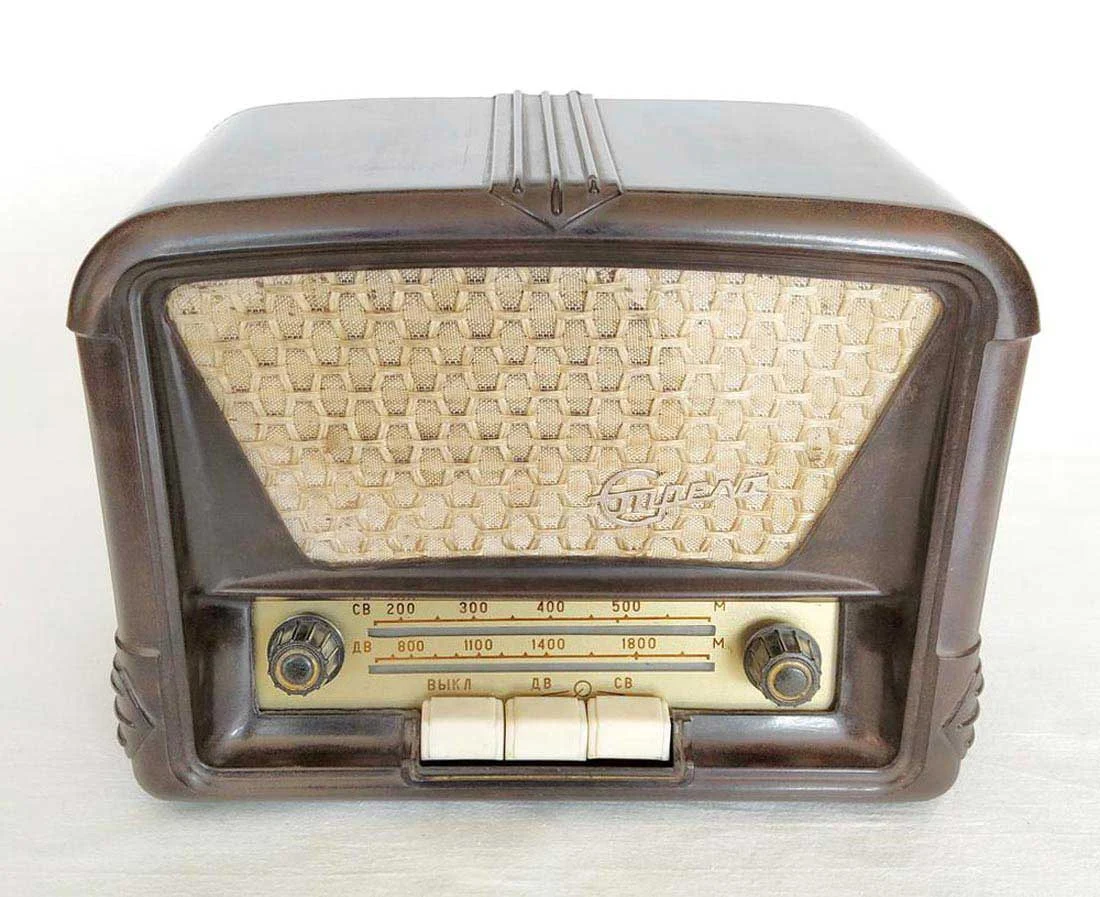

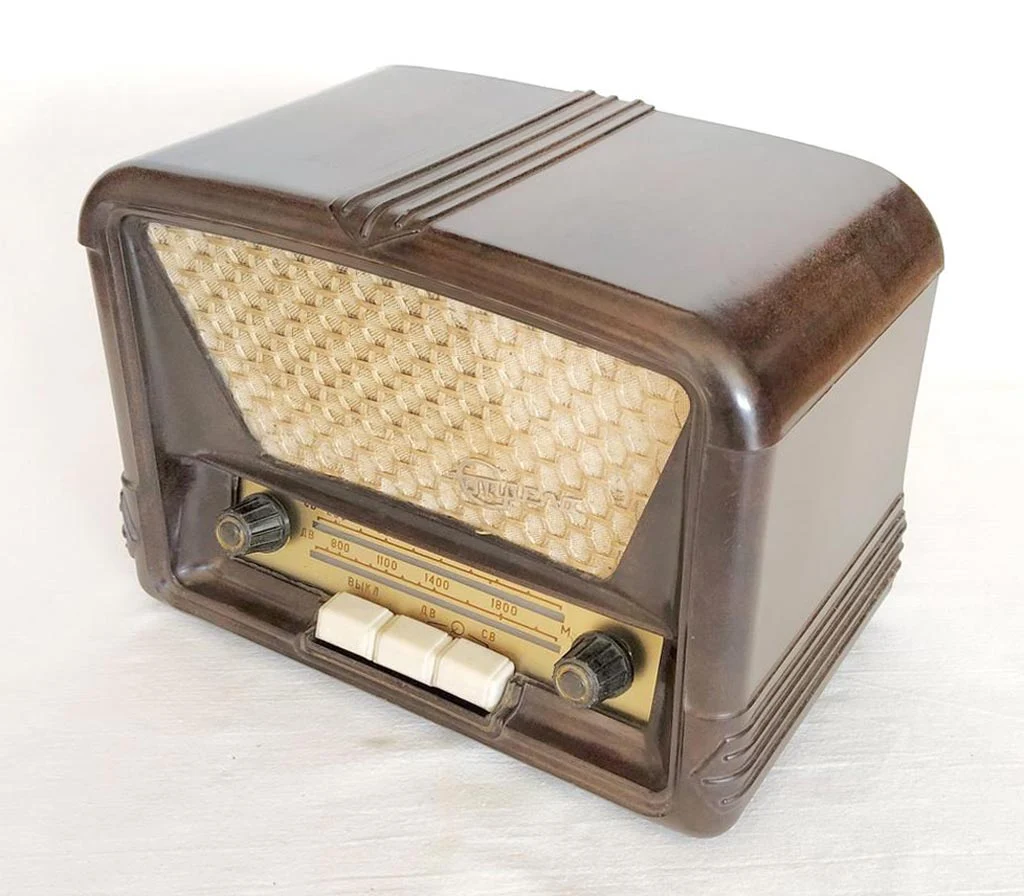

«Стрела» – трёхламповый ламповый радиоприёмник 4-го класса, производимый Воронежским радиозаводом с 1958 года. Предназначен для работы в диапазонах длинных и средних волн, а также для прослушивания грамзаписей через внешний звукосниматель.

Технические характеристики:
— Чувствительность: не хуже 400 мкВ при выходной мощности 0,5 Вт и звуковом давлении 3,5 Бар.
— Избирательность по соседнему каналу: ±10 кГц – 16 дБ.
— Промежуточная частота (ПЧ): 465 кГц.
— Диапазон воспроизводимых частот: 150–5000 Гц.
— Коэффициент нелинейных искажений: 5%.
— Напряжение питания: сеть переменного тока 127/220 В.
— Потребляемая мощность: 40 Вт.
— Габариты: 270×210×160 мм.
— Масса: 4,2 кг.

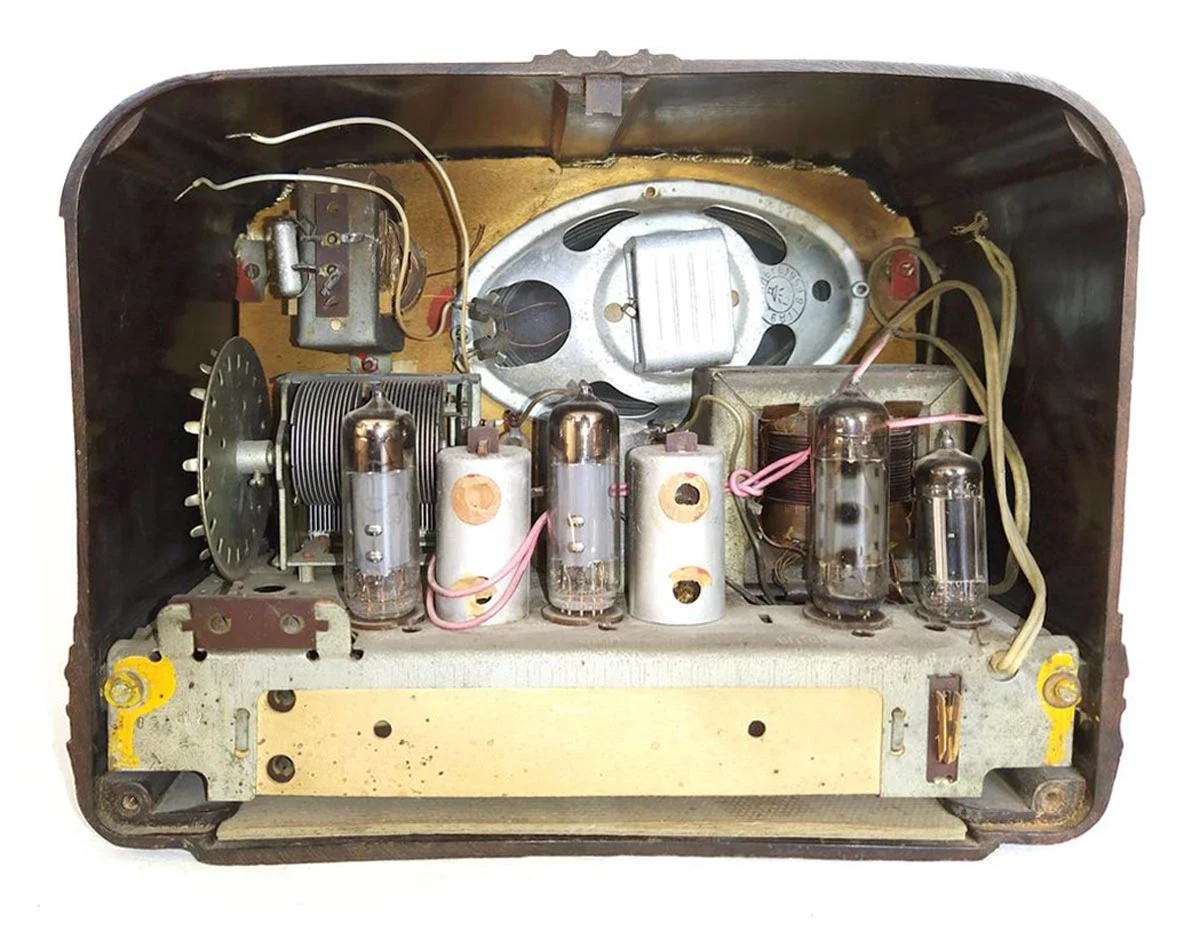

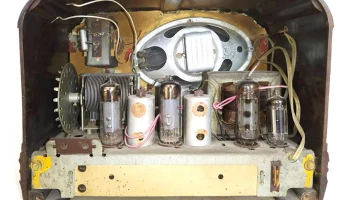

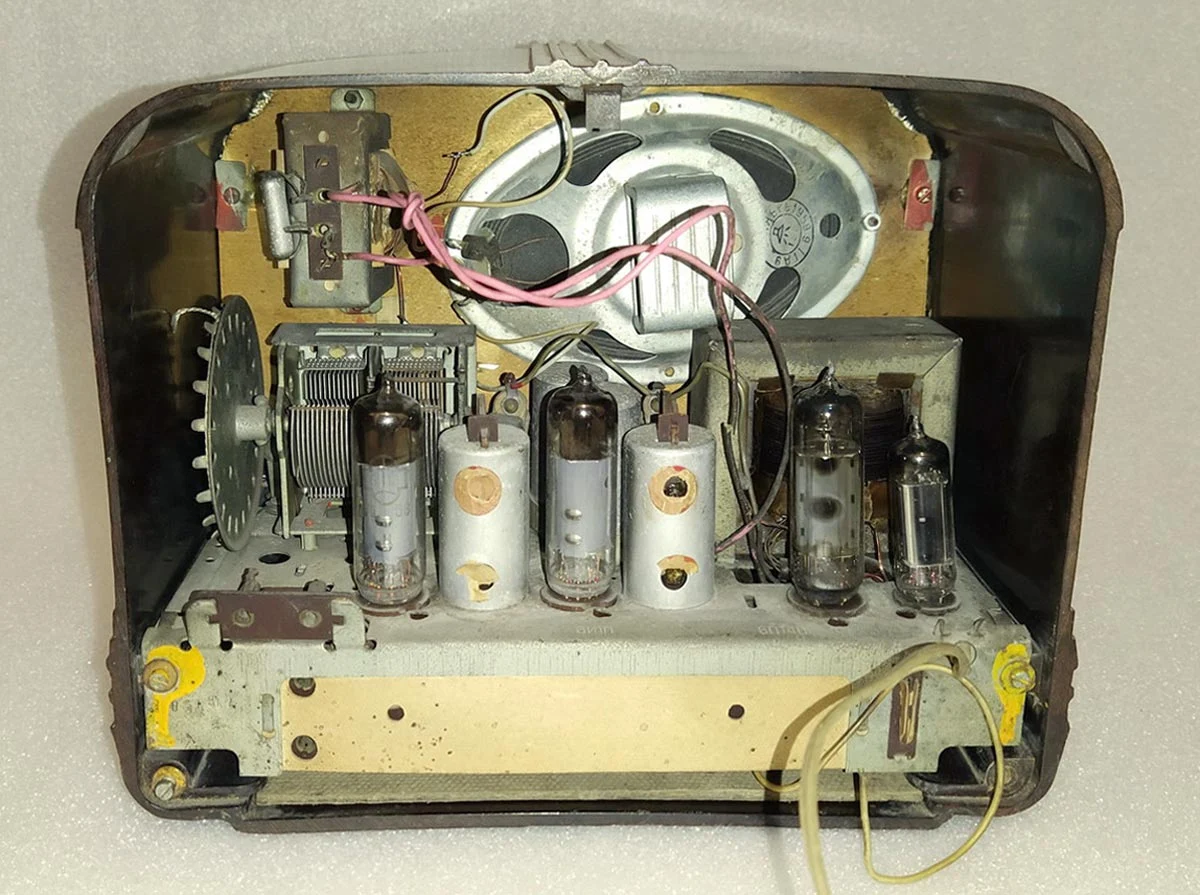

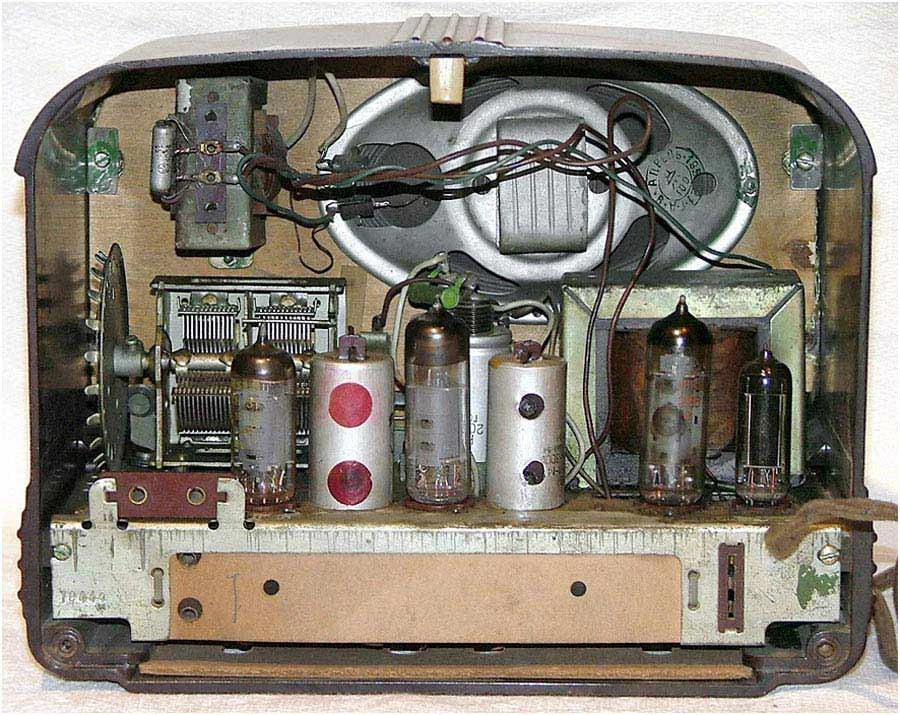

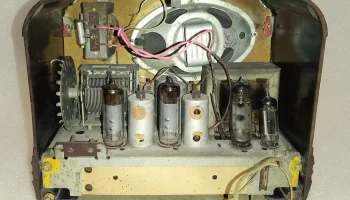

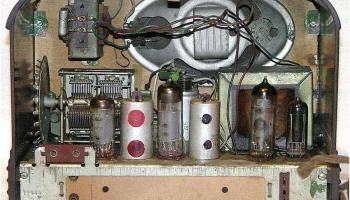

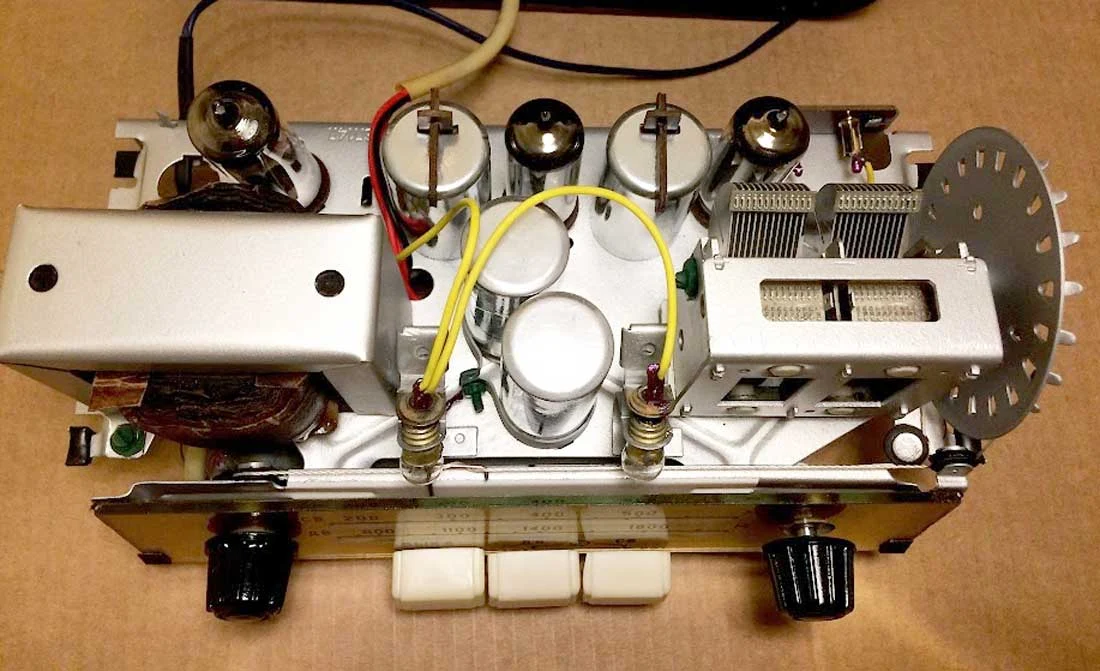

Применённые лампы:
— 6И1П (2 шт.).
— 6П14П (1 шт.).
— 6Ц4П (до 1960 г.), затем заменена на два диода Д7В.

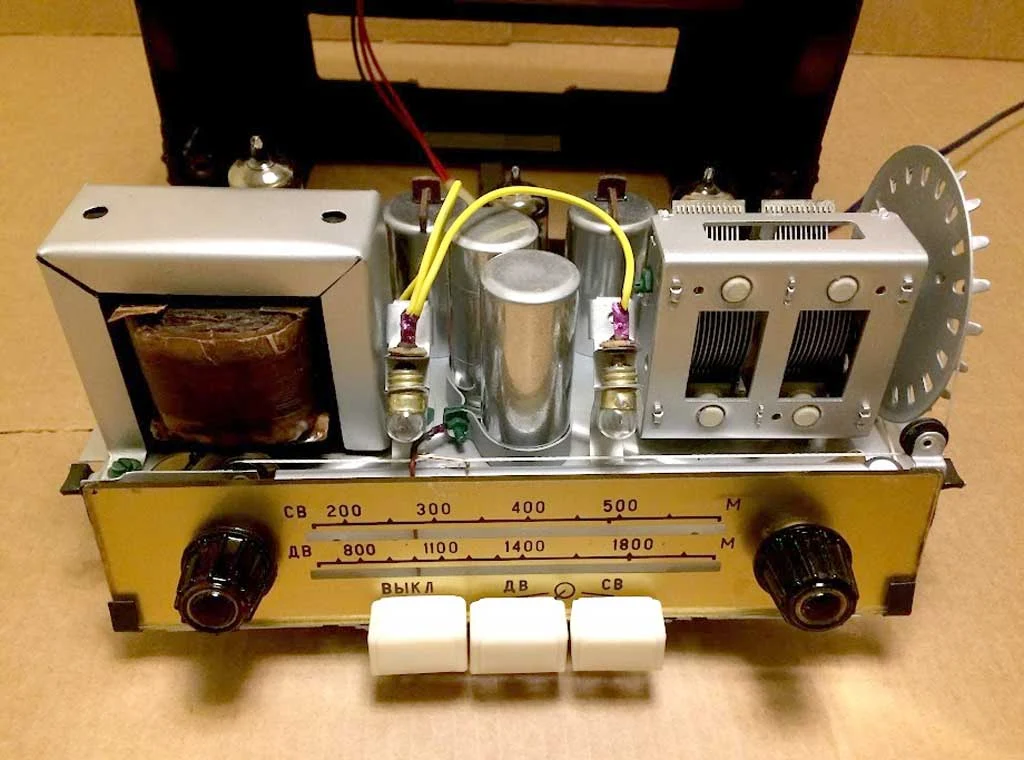

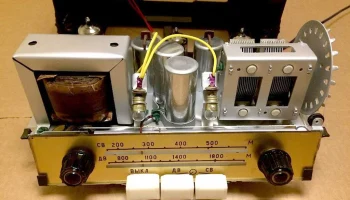

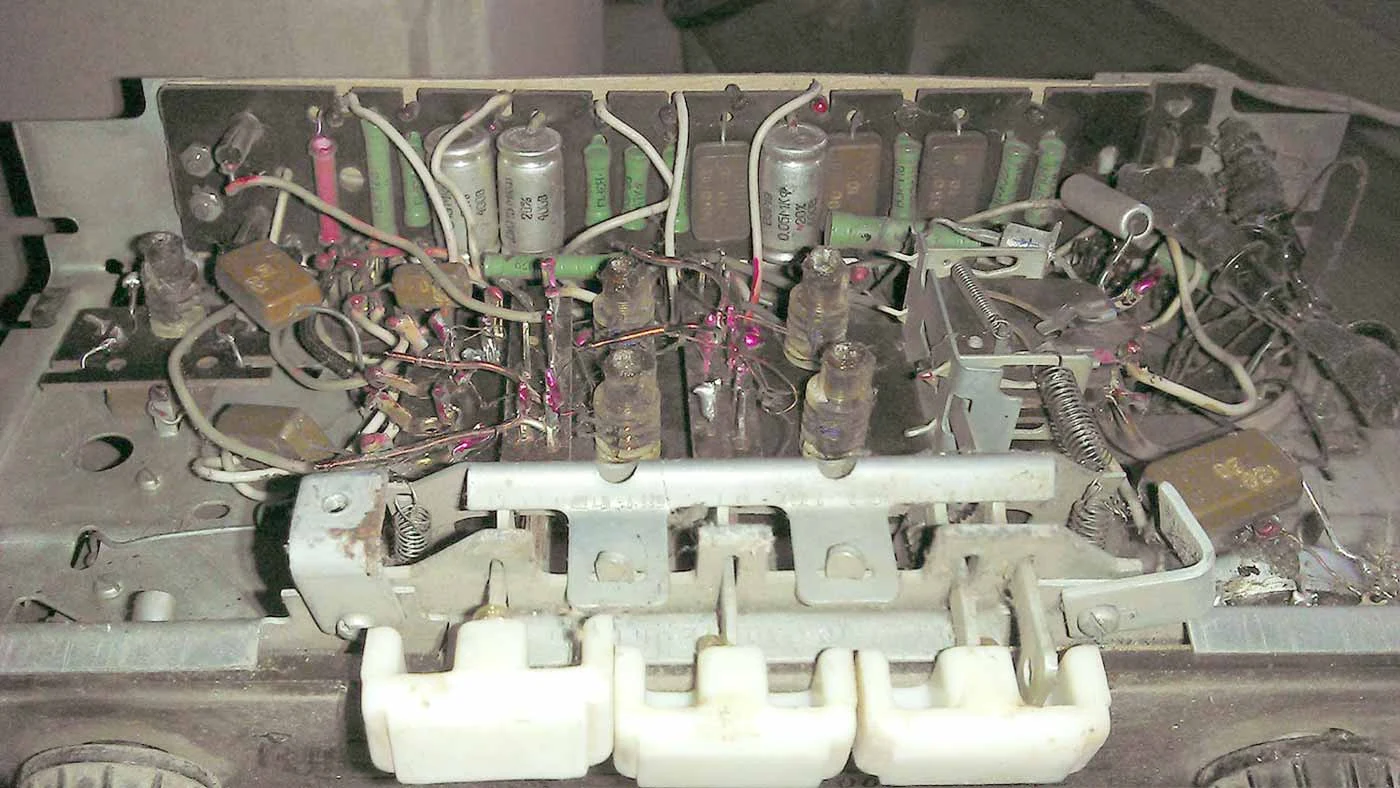

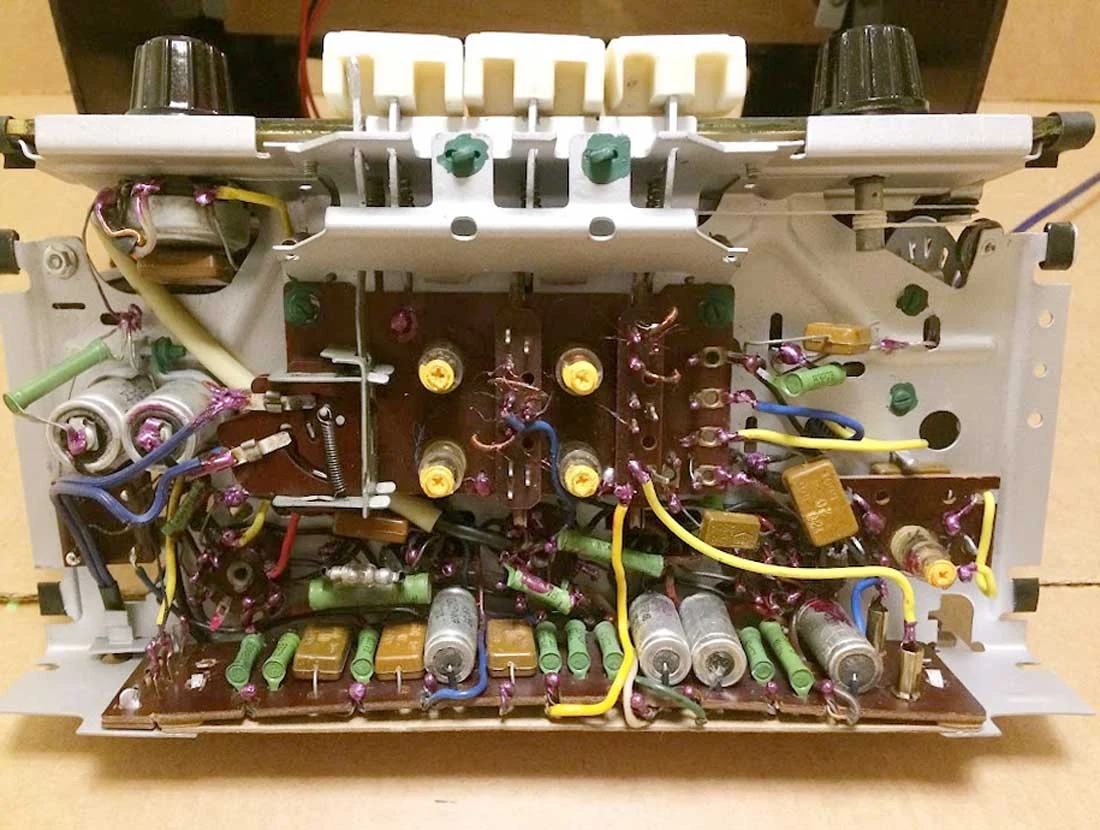

Система питания собрана по однополупериодной схеме с использованием силового трансформатора. Громкоговоритель: эллиптический динамический тип 1ГД-9. Система автоматической регулировки уровня (АРУ) выполнена на диоде ДГЦ-6. Управление осуществляется трёхклавишным переключателем, который включает/выключает устройство и переключает диапазоны. Дополнительно предусмотрена функция адаптера для одновременного включения диапазонов ДВ и СВ, предотвращающая помехи при воспроизведении грамзаписей.

Цена устройства составляла 281 руб. 50 коп. до проведения денежной реформы 1961 года.
