ЭЧС (1929)

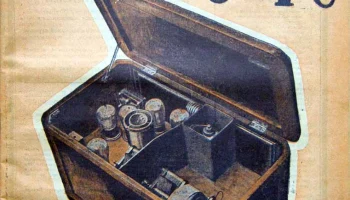

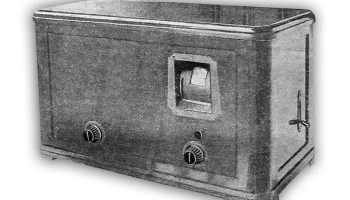

Радиоприёмник «ЭЧС» (ЭЧС-1)

Разработка радиоприёмника «ЭЧС» («Экранированный Четырёхламповый Стационарный») была выполнена в 1929 году Ленинградским центральным радиотехническим институтом Всесоюзного электротехнического общества (ВЭО). Производство передано заводу «Мосэлектрик».

Технические характеристики:
— Год выпуска: 1929–1930 гг.
— Тип питания: электрическая сеть переменного тока
— Количество ламп: четыре
— Принцип работы: схема прямого усиления 1-V-2 с индуктивно-ёмкостной обратной связью

Состав схемы:
— Лампа ВЧ: СО-95 (экранированная, подогревная, коэффициент усиления – 200)
— Лампа детектора: ПО-74 (оксидная, подогревная)
— Усилители НЧ: два каскада на трансформаторах с лампами ТО-76 (торированные, оксидные)
— Выходная лампа: УК-30 (усилительная карбонированная, усовершенствованная версия УТ-15)

Особенности конструкции:
— Питание выходного каскада через выпрямитель на двух лампах УТ-1
— Толстая нить накала выходной лампы позволяла использовать её под переменный ток

Приёмник «ЭЧС» не прошёл всесторонних испытаний завода и был переработан после выявленных недостатков. Улучшенная модель «ЭЧС-2», выпущенная с 1931 года, имела более современные лампы и описана отдельно.
