Воронеж (1957)

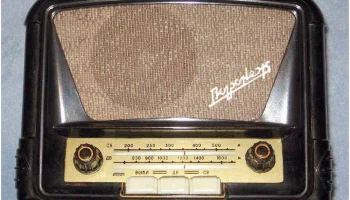

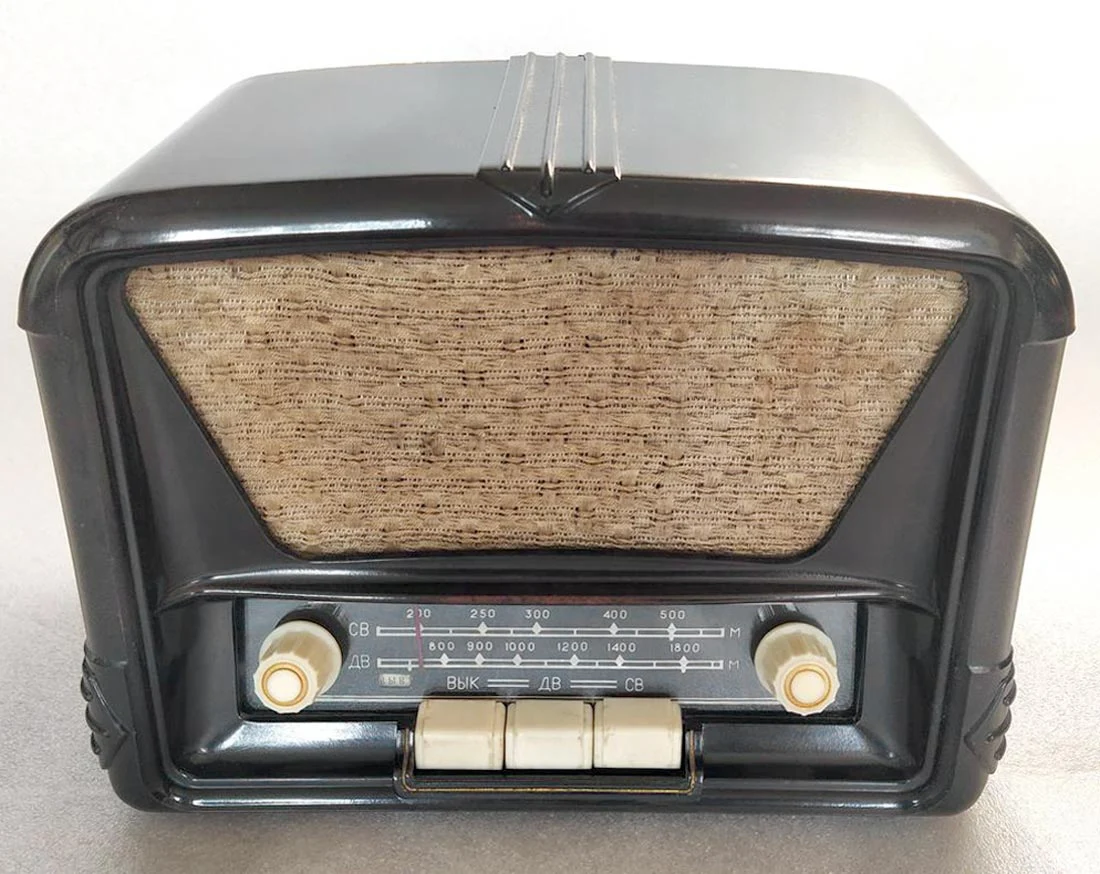

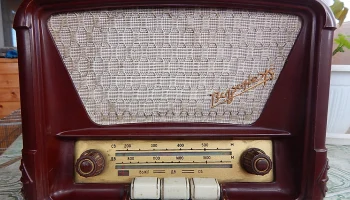

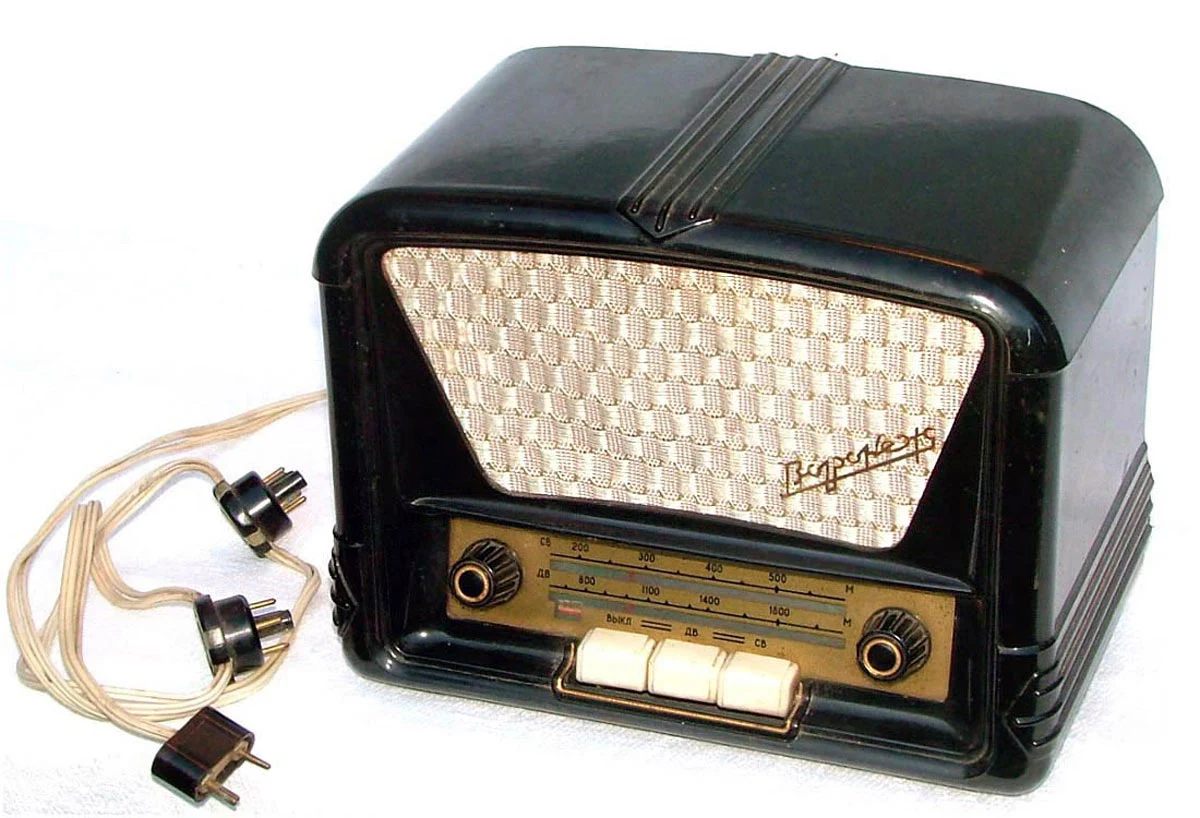

Радиоприёмник «Воронеж» (1957 год)

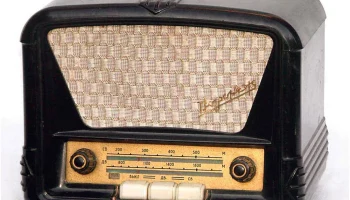

«Воронеж» — пятиламповый батарейный супергетеродин, разработанный Воронежским радиозаводом в 1957 году специально для сельских районов без доступа к электросети.

Технические характеристики:

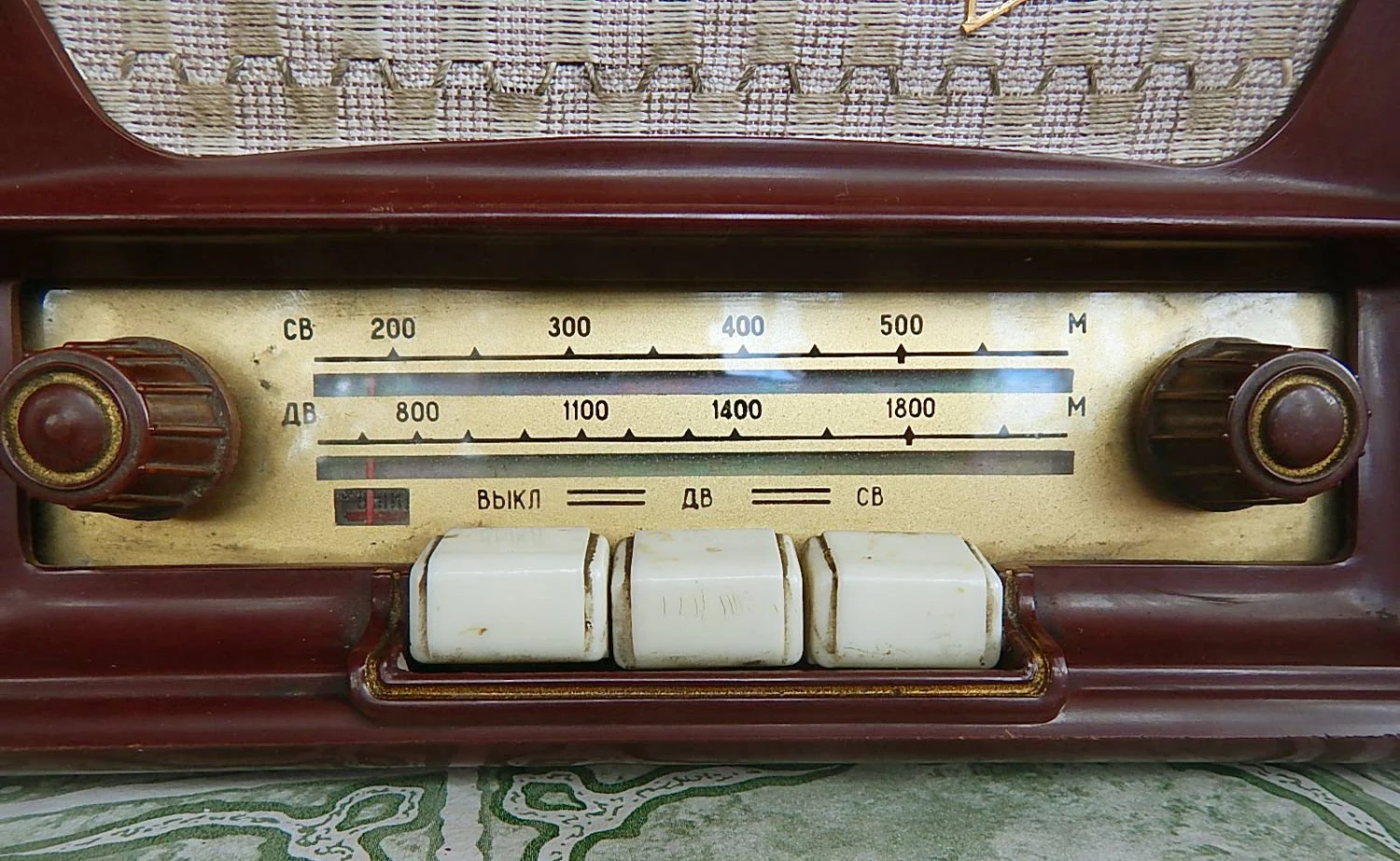

— Диапазоны работы: ДВ, СВ;
— Тип ламп: пальчиковые;
— Каскады: широкополосный УВЧ, преобразователь частоты, УПЧ, детектор, АРУ, предварительный и оконечный УНЧ;
— Чувствительность: 400 мкВ;
— Избирательность: ±10 кГц – 20 дБ;
— Мощность выходная: 125–300 мВт;
— Напряжение питания:
— Анодные цепи: 90 В;
— Смещение: 9 В;
— Накал: 1,2 В;
— Батареи: две «Энергия» 54АСМЦГ-5-П (БСГ-60 С-8), одна «Экран» 1,28НВМЦ-525-П;
— Потребляемая мощность: 1,3 Вт (анод 10 мА, накал 0,24 А);

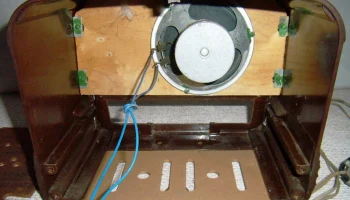

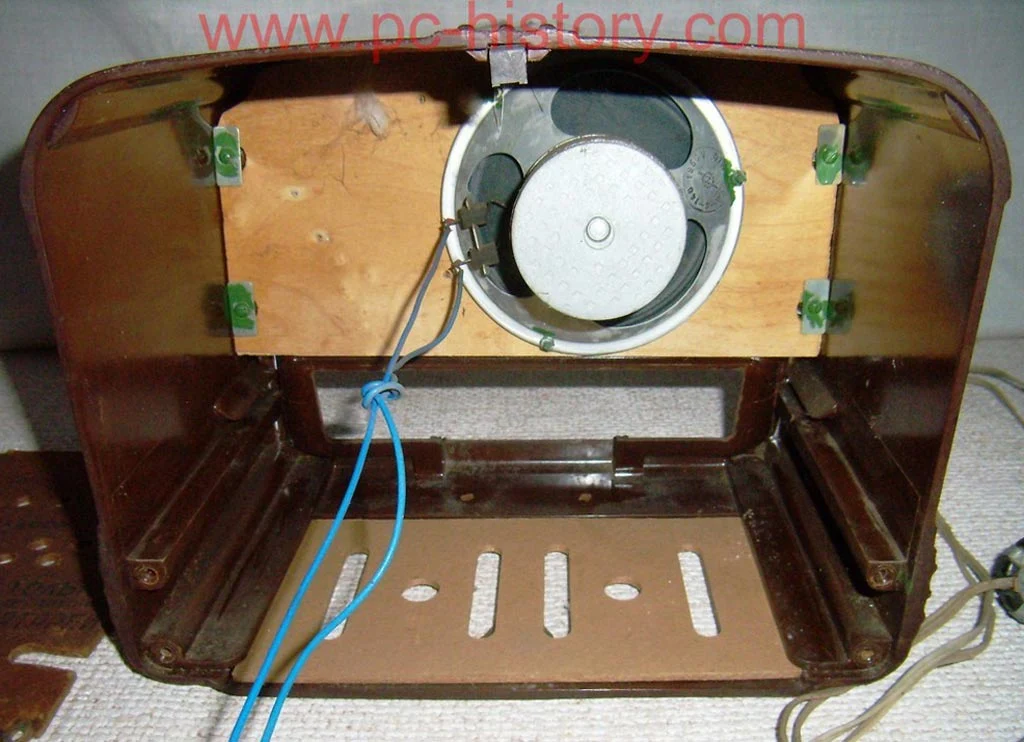

— Громкоговоритель: 1ГД-6;
— Частотный диапазон воспроизведения: 150–4000 Гц;
— Размеры: 270×210×160 мм;
— Вес: 4 кг.

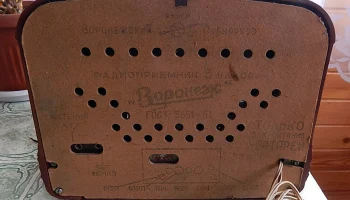

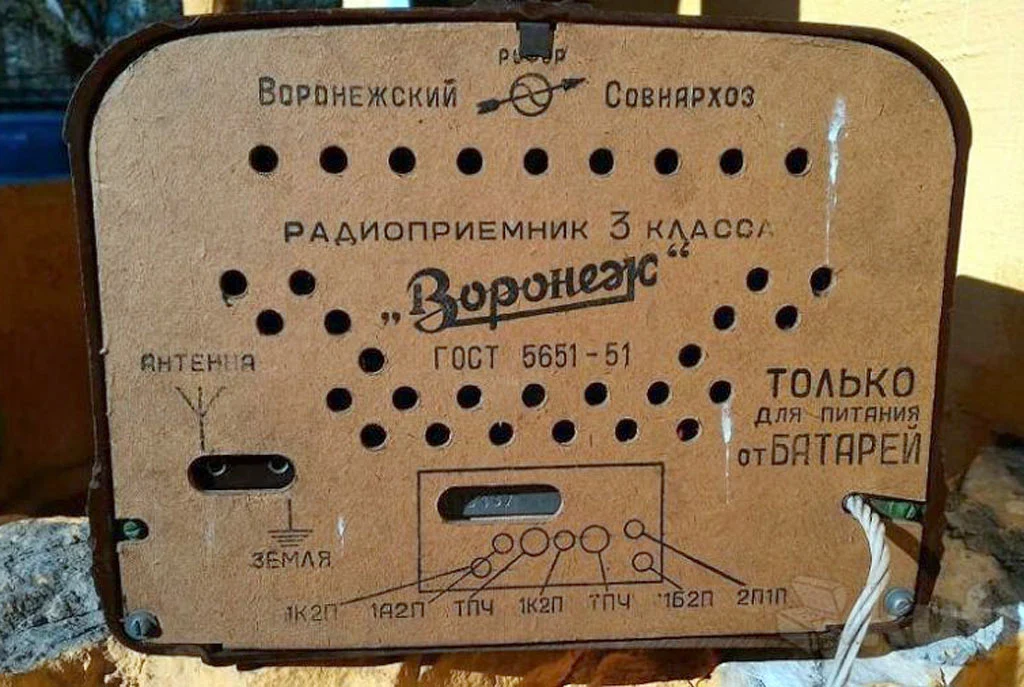

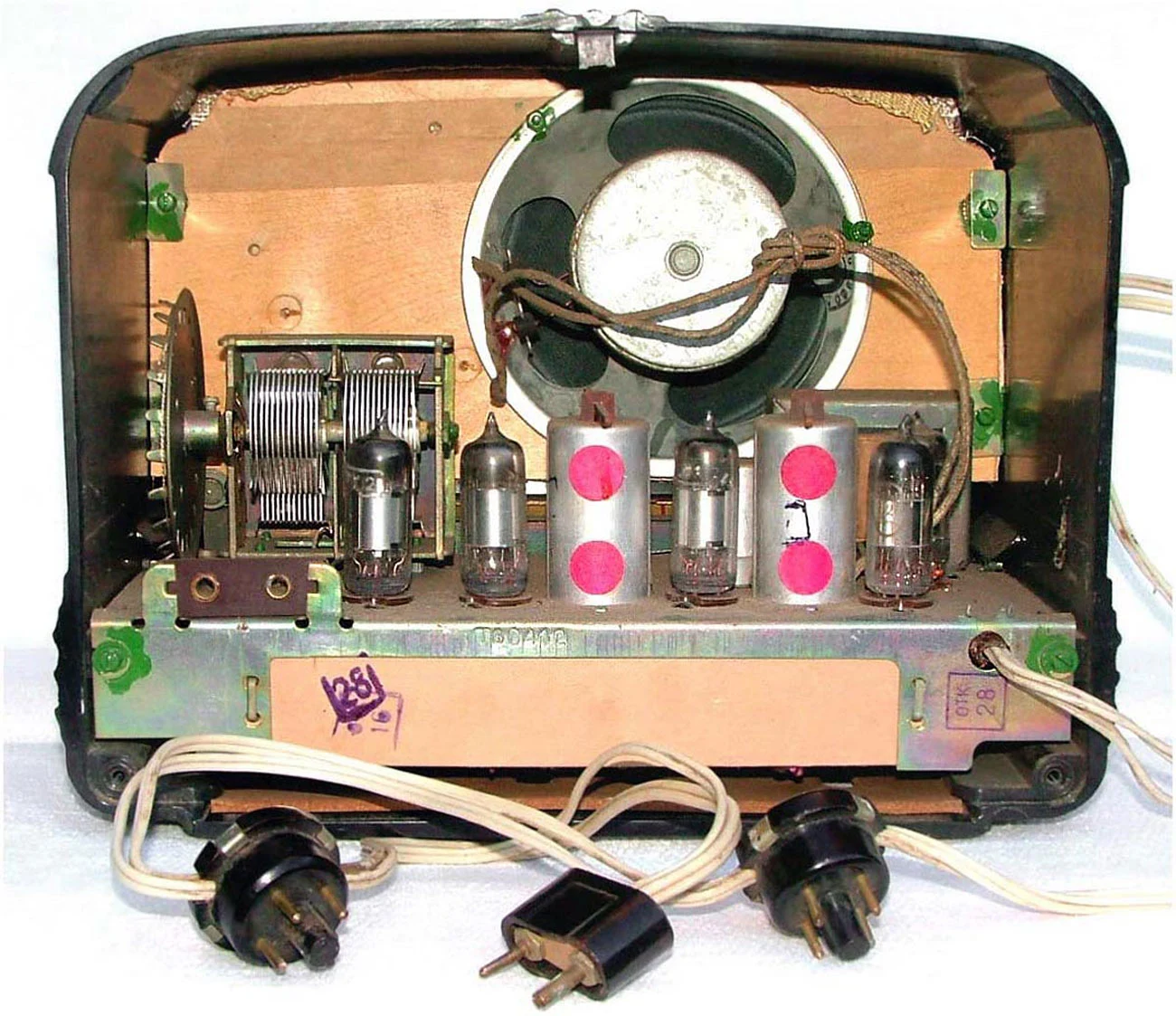

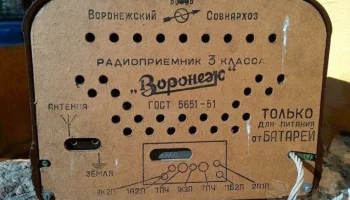

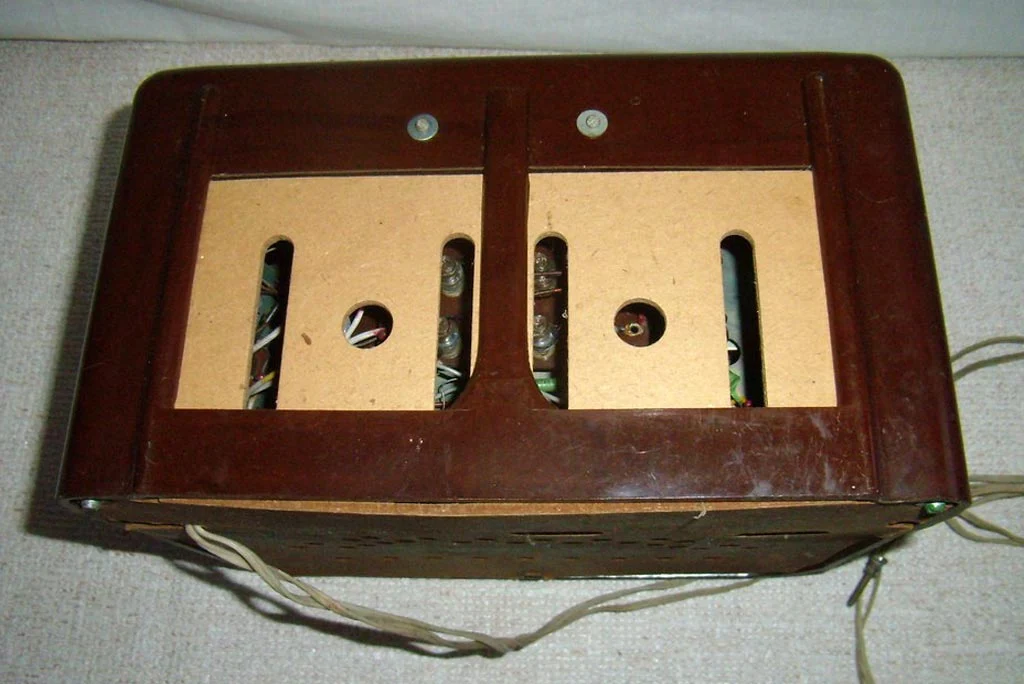

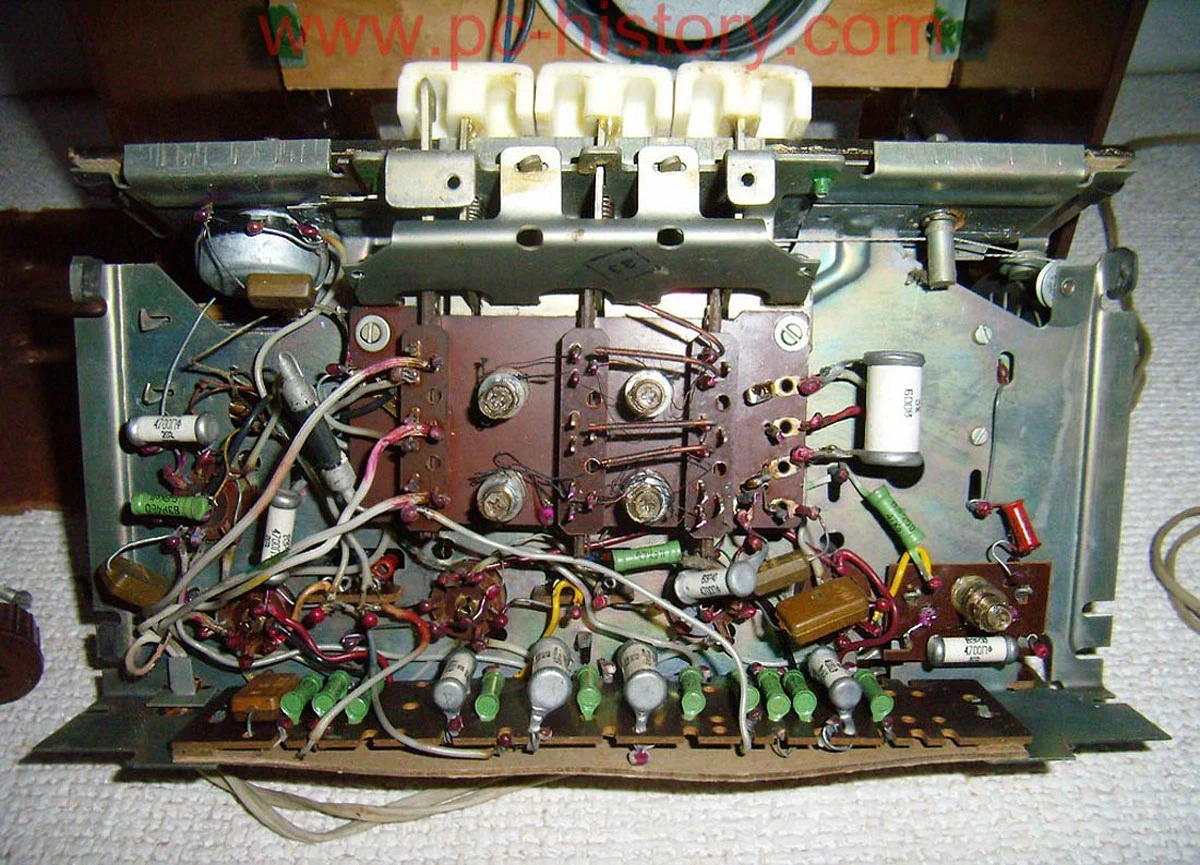

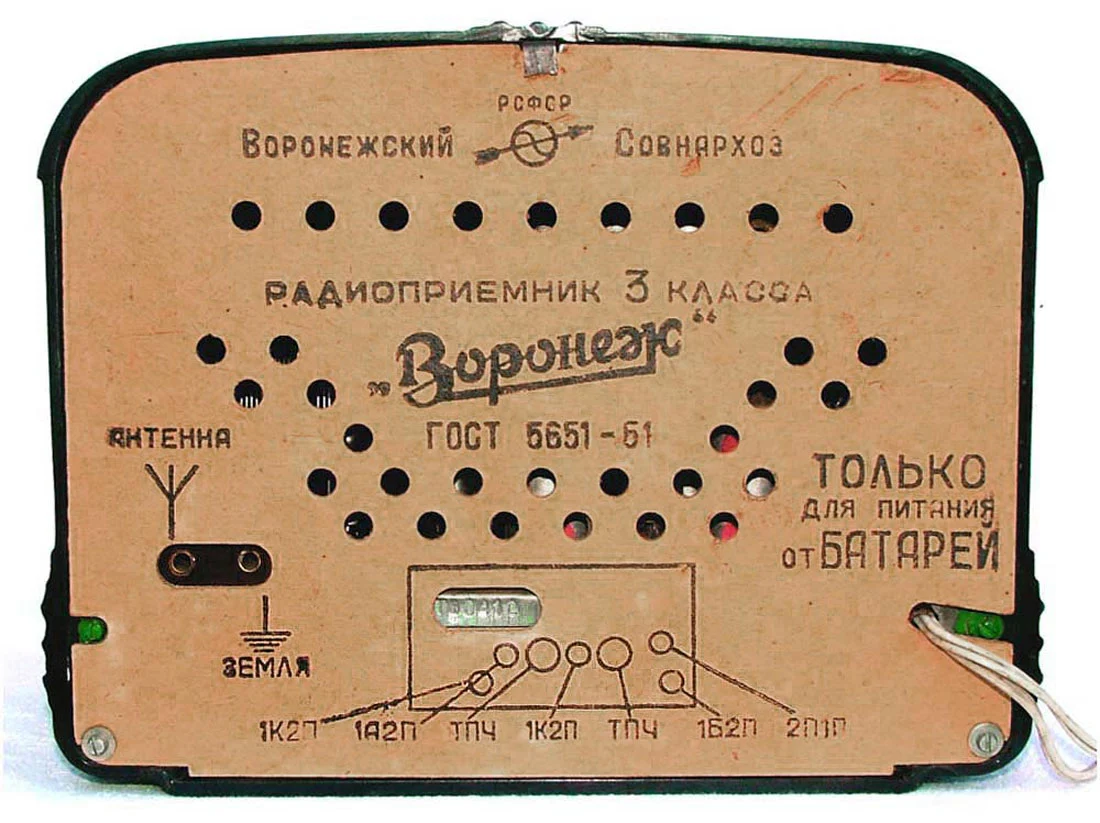

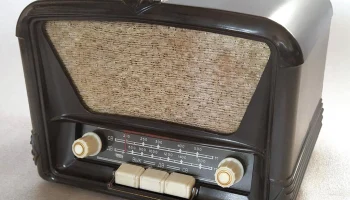

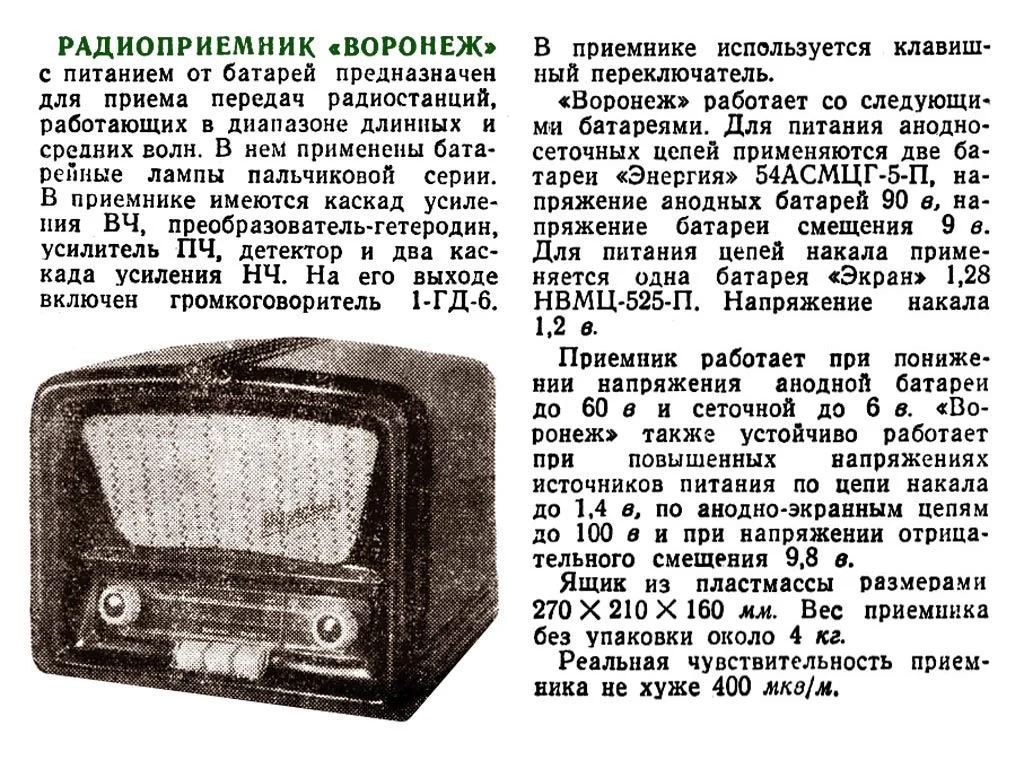

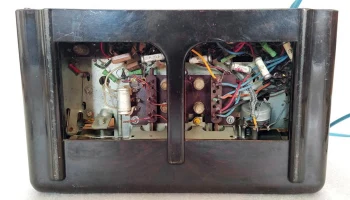

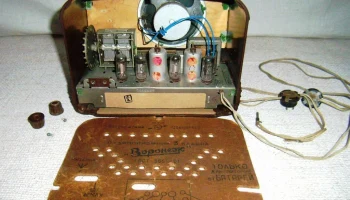

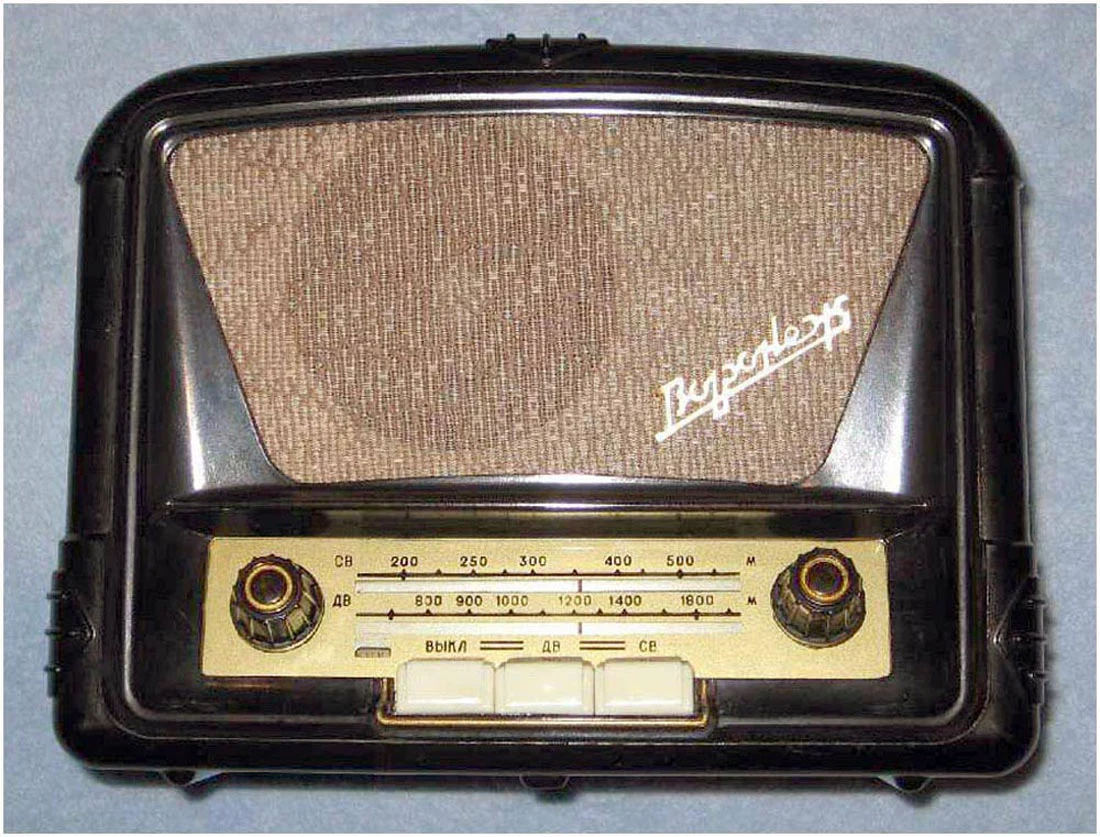

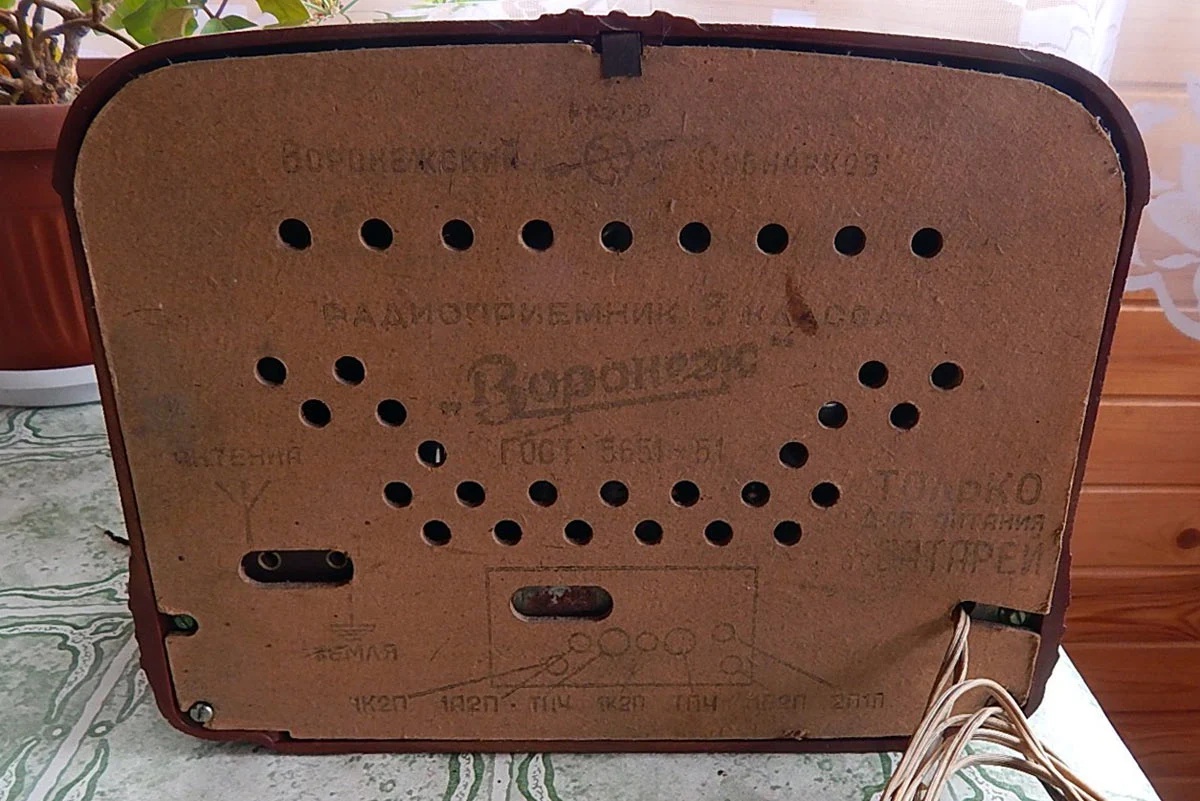

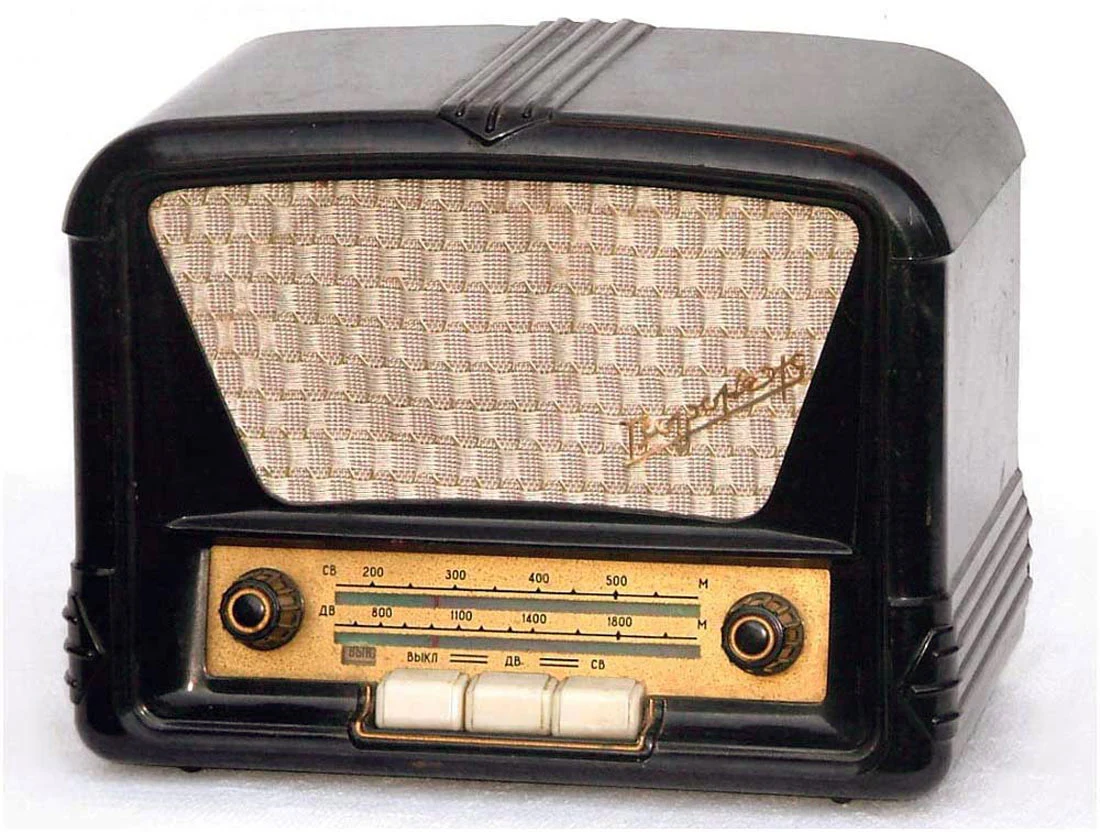

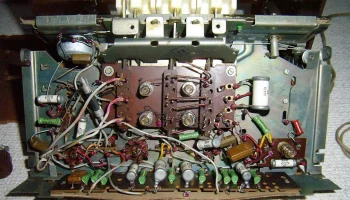

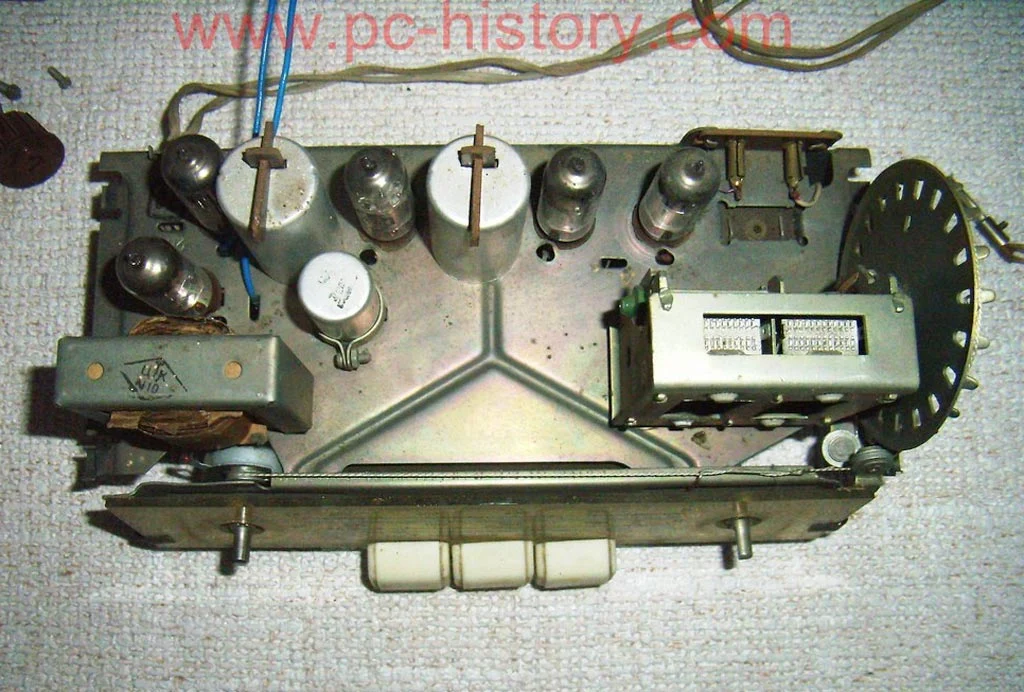

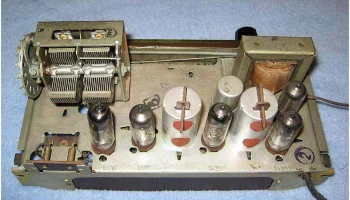

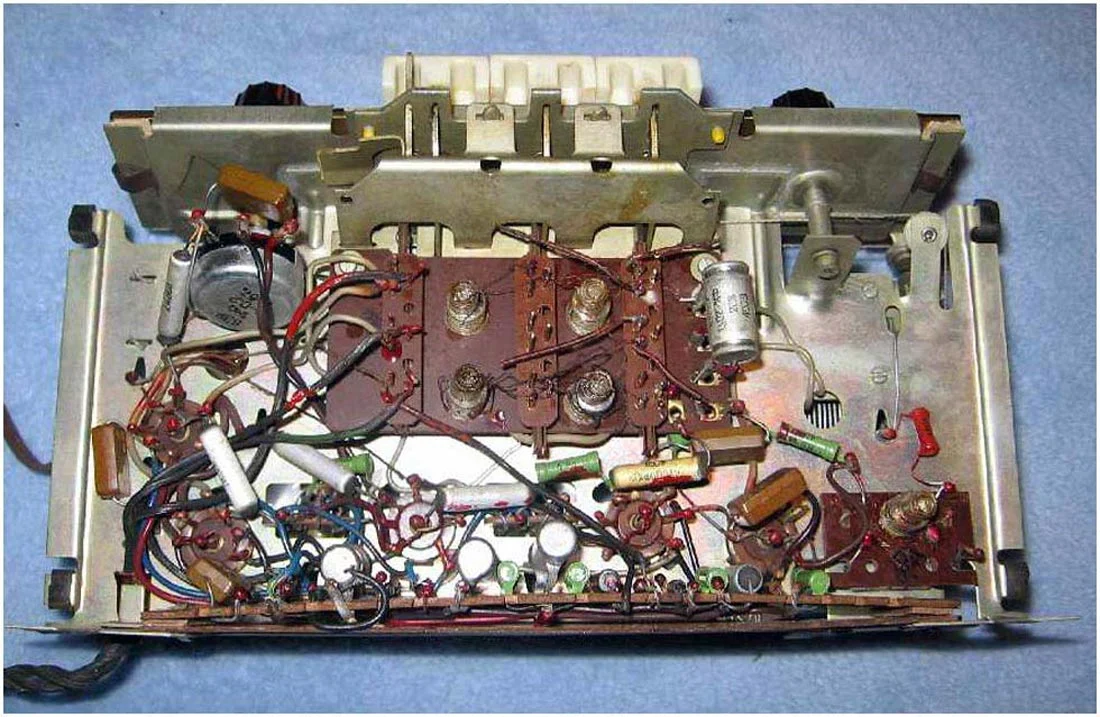

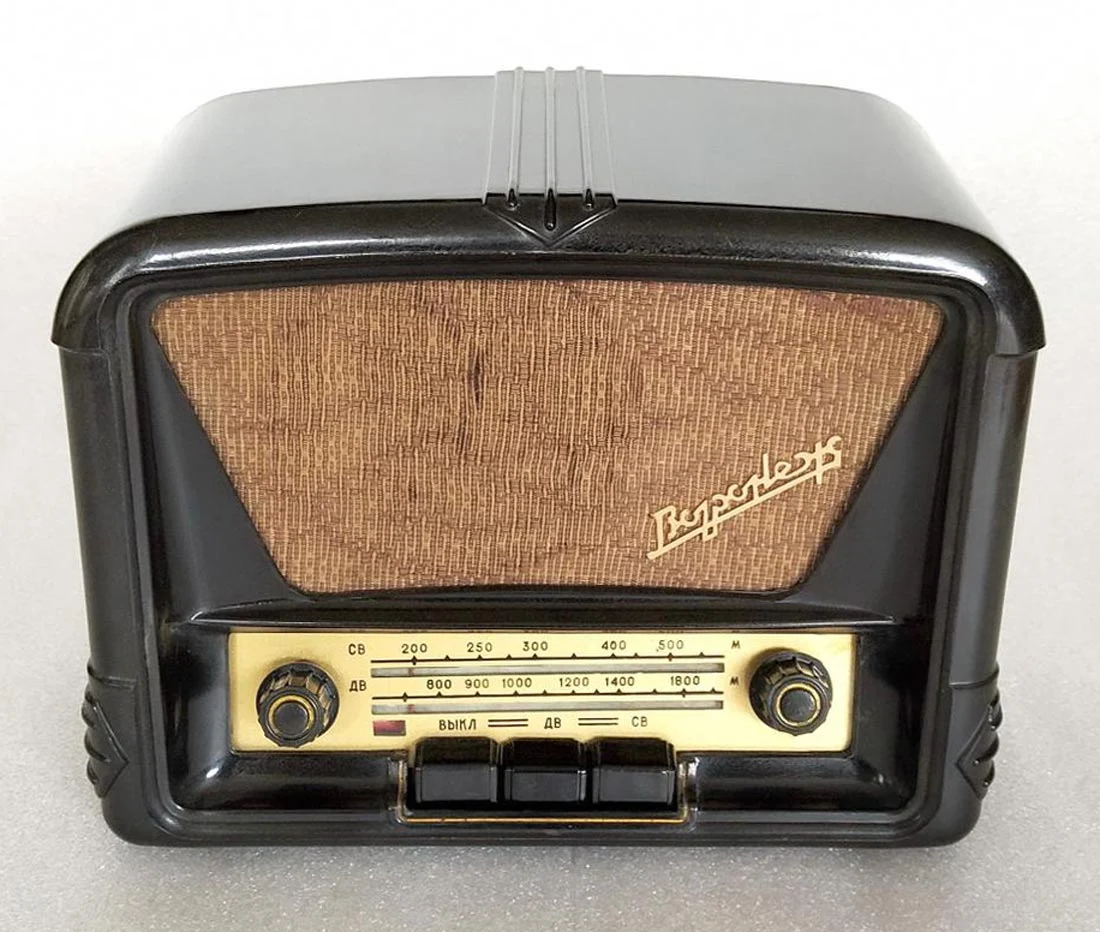

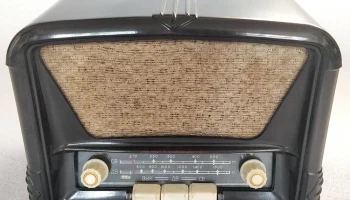

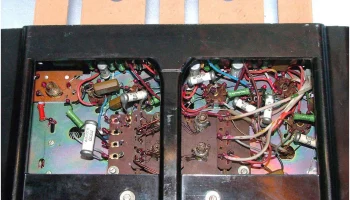

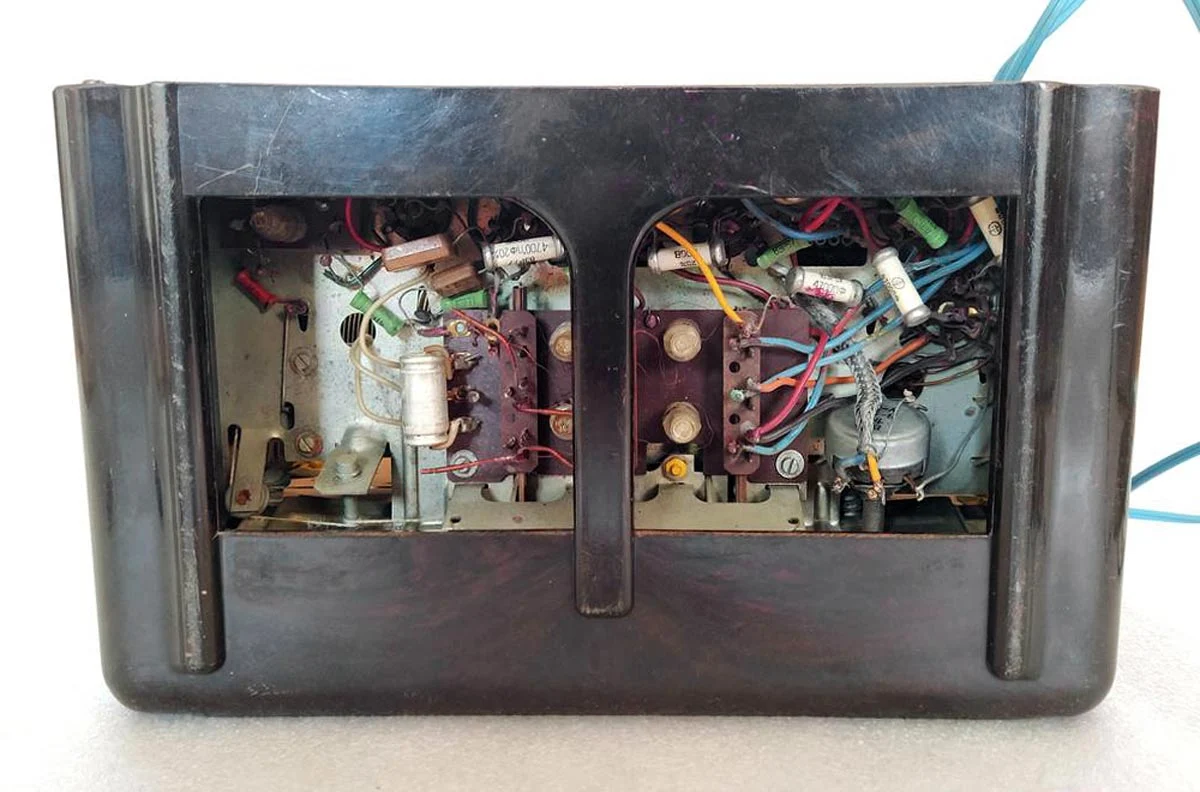

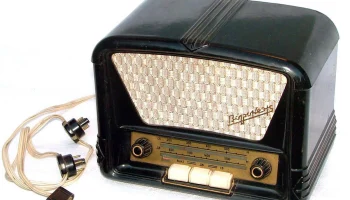

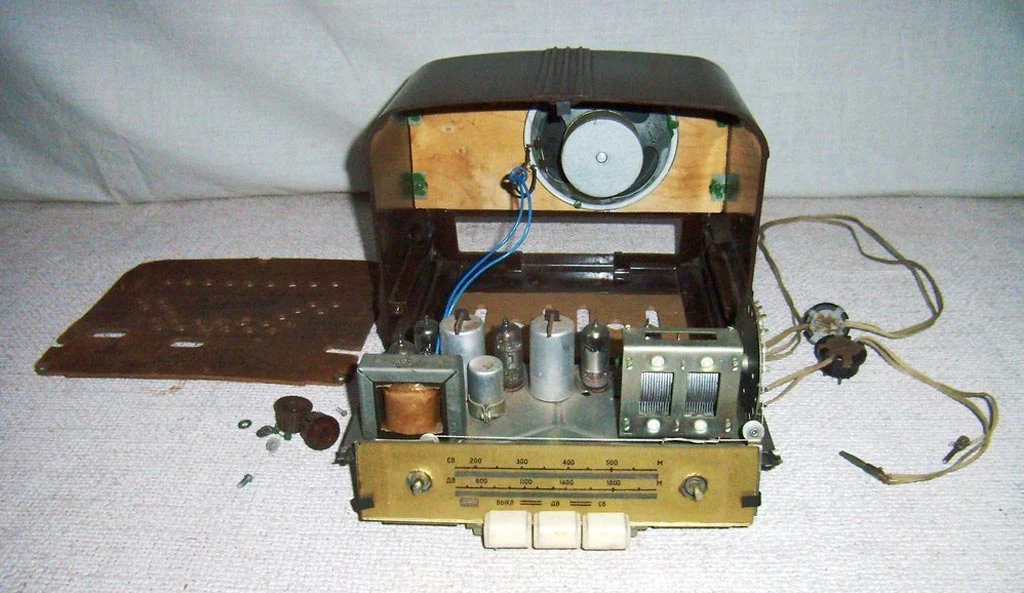

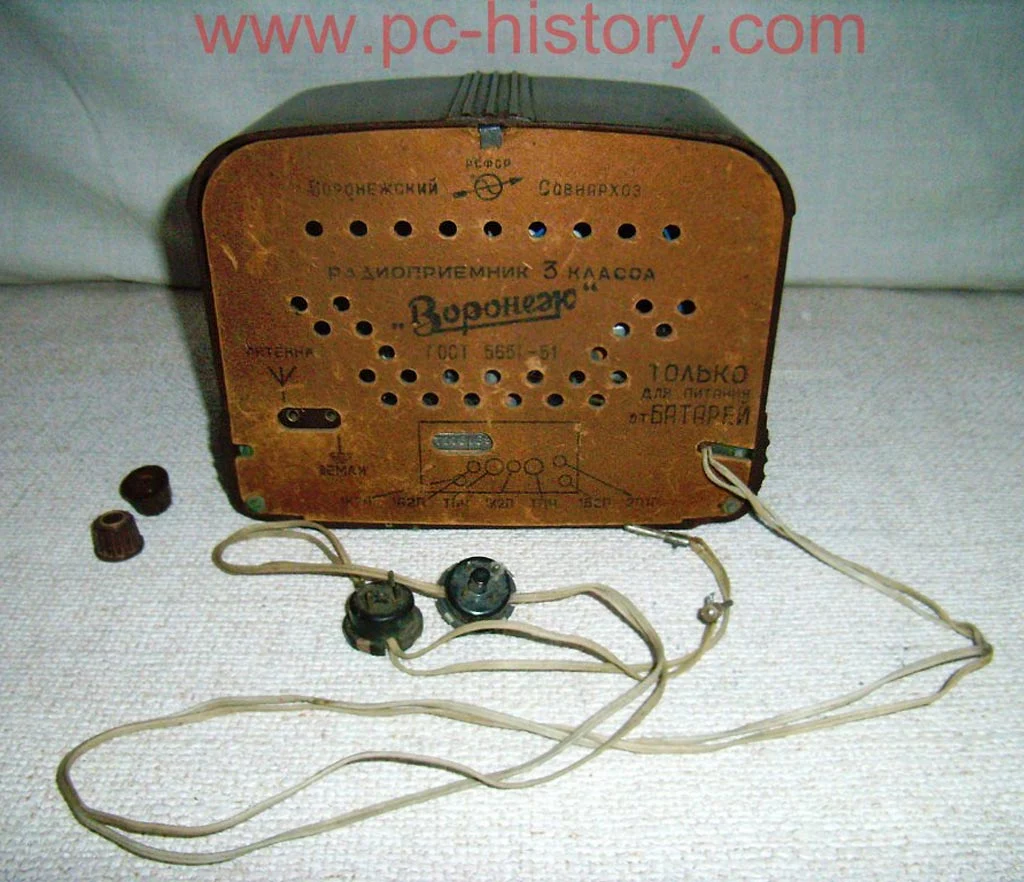

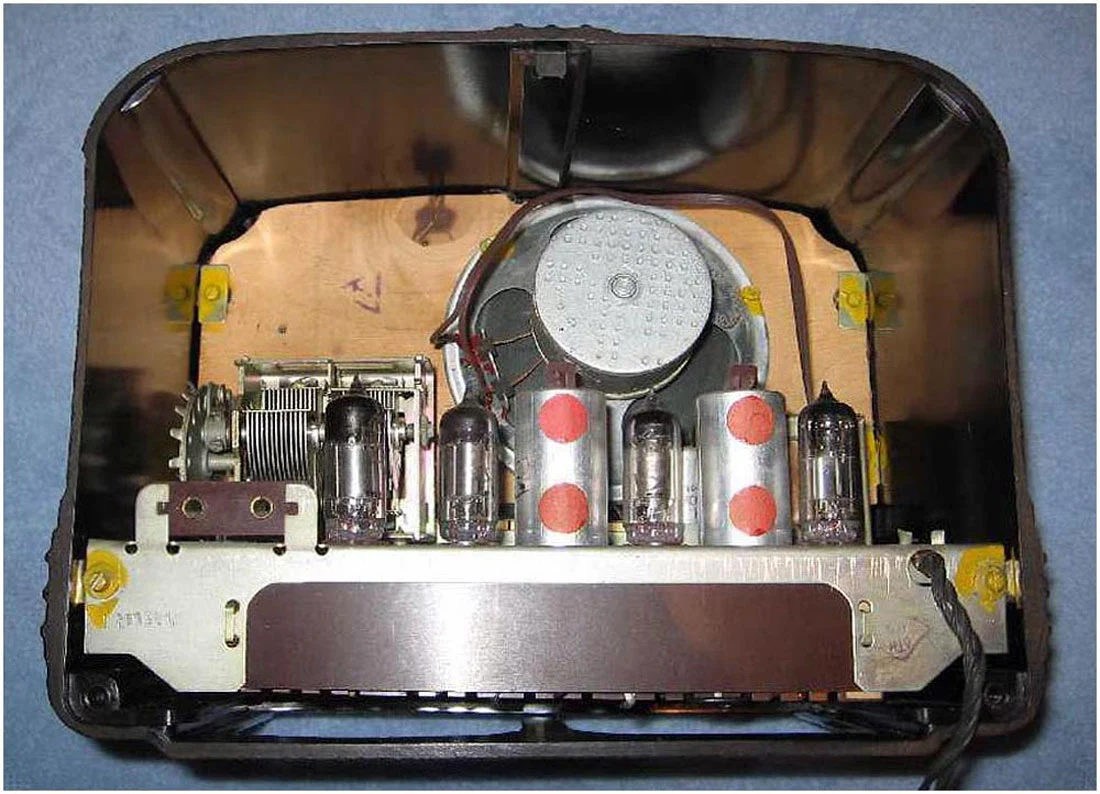

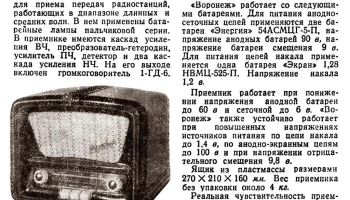

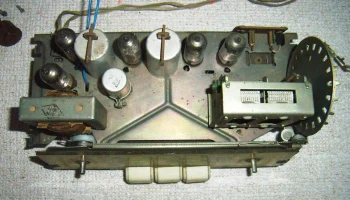

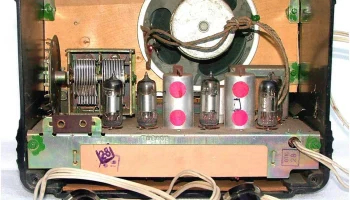

Инструкция по эксплуатации, описание и электрическая схема представлены в книге Е.А. Левитина. Фотоматериалы предоставлены Zenonas Langaitis и взяты из интернета.
