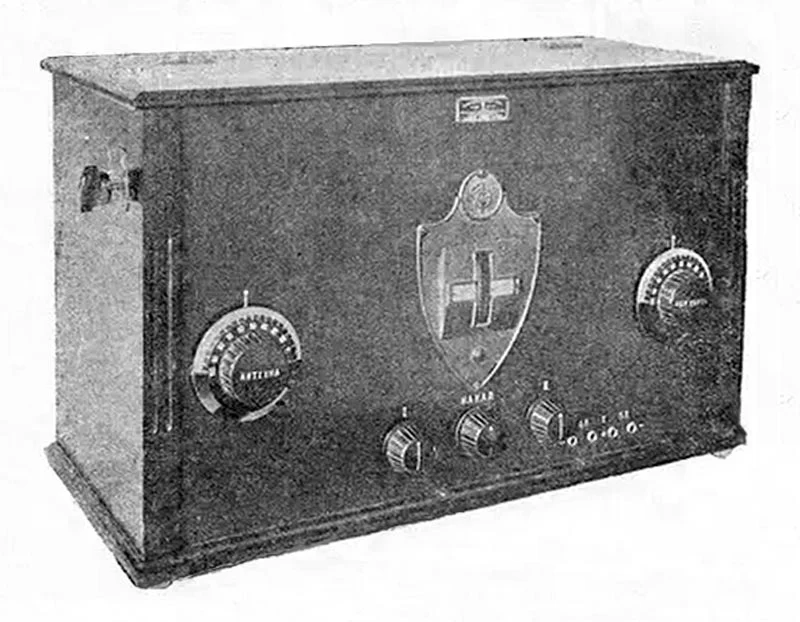

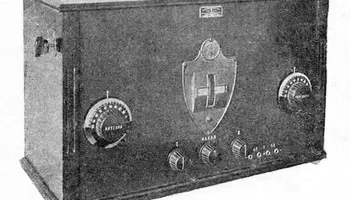

ПЛР-5 (1930)

## Характеристики приемника ПЛР-5

Выпускался приемник «ПЛР-5» с осени 1930 года.
**Назначение:** любительский регенеративный радиоприемник прямого усиления.
**Диапазон приема:** 300–1900 метров (частоты 1000–375 кГц и 400–158 кГц соответственно).

### Технические особенности

— **Тип ламп:** ПТ-2, УБ-107, УБ-ПО.
— **Количество ламп:** пять штук.
— **Усиление сигналов:**
— Первая пара ламп усиливает высокую частоту.
— Третья лампа выполняет функцию детектора.
— Две последние лампы усиливают низкую частоту в два каскада.

### Настройка и конструкция

— **Резонансные контуры:** четыре штуки.
— **Антенная настройка:** первый контур регулируется вариометром и переключением конденсаторов.
— **Остальные контуры:** настроены переменными конденсаторами, оси которых объединены общей осью.
— **Катушки обратной связи:** вращаются вокруг общего лимба посредством зубчатой передачи.
— **Переключение катушек и постоянных конденсаторов:** осуществляется единым валиковым переключателем.

### Питание и дополнительные функции

— **Источники питания:**
— Накальная батарея – 4…5 вольт.
— Анодная батарея – 80 или 160 вольт.
— **Дополнительные возможности:** возможность подключения телефона или громкоговорителя в анодной цепи любого каскада усиления низкой частоты.
— **Отрицательное смещение:** подается на сетку выходной лампы при использовании батареи напряжением 160 вольт.

Приемник был создан в середине 1930-х годов как альтернатива более сложному и дорогостоящему приемнику марки «БШ».
