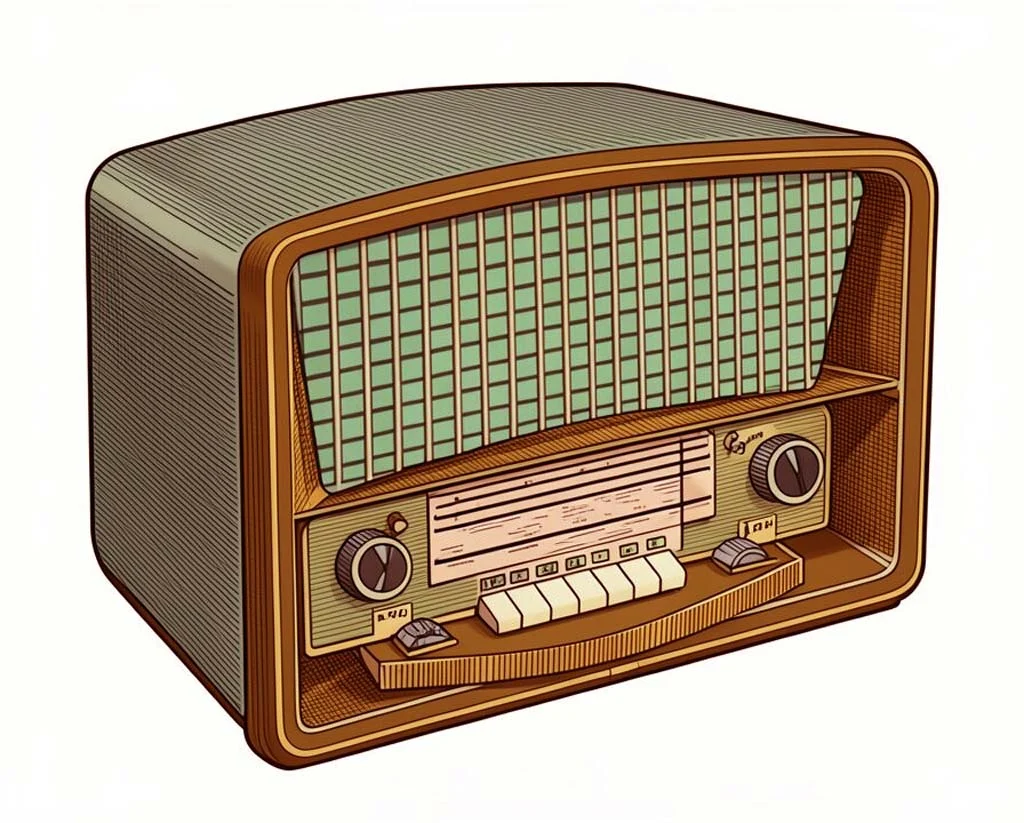

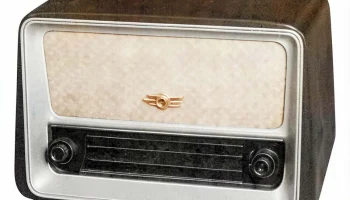

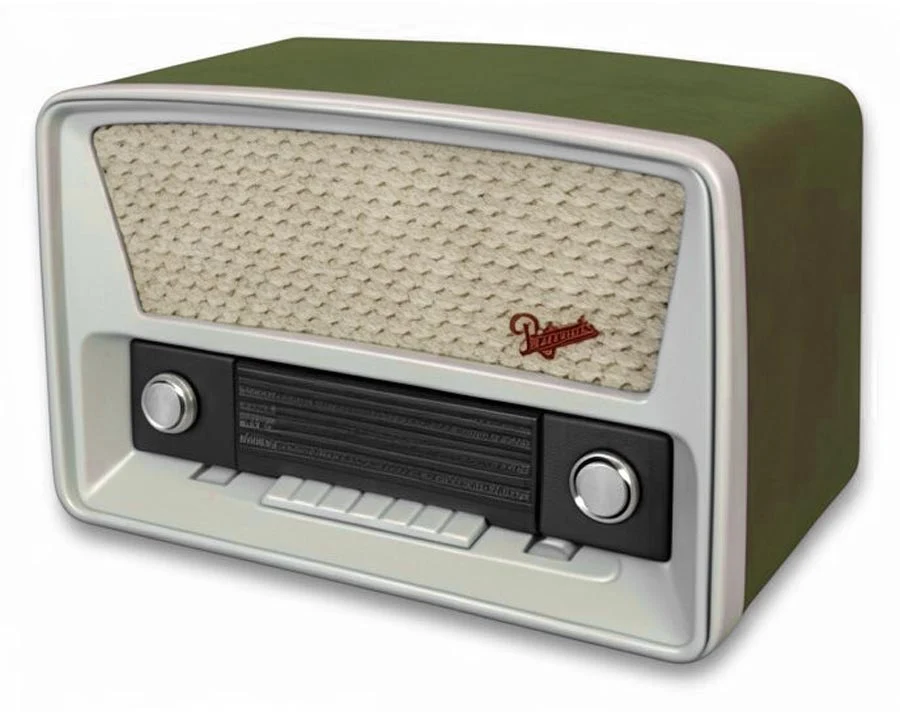

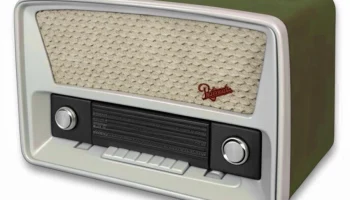

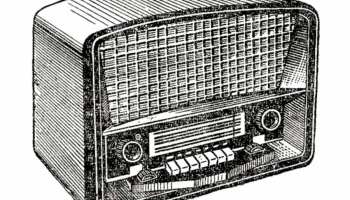

Родина-59 (1959)

Описание радиоприёмника «Родина-59» (1959)

Тип устройства: батарейный ламповый супергетеродин второго класса.

Технические характеристики:
— Диапазоны приёма: ДВ, СВ и 3 полурастянутых КВ – 24…31, 32…50, 51…77 м.
— Чувствительность: 100 мкВ.
— Избирательность по соседним каналам: 26 дБ.
— Промежуточная частота: 465 кГц.
— Клавишный переключатель режимов работы.
— Настройка осуществляется правой ручкой, регулировка громкости – левой.
— Тембр регулируется отдельно для низких и высоких частот.
— Смеситель использует гептодную и триодную части лампы 1К2П.
— Два каскада усилителя промежуточной частоты на лампах 1К2П.
— Детектор выполнен на диоде Д2Е.
— Остальные каскады реализованы на транзисторах П13.
— Первый каскад усилителя звуковой частоты при воспроизведении грампластинок взят из последнего каскада усилителя ПЧ.
— Питание: батареи (напряжение 1,2, 6 В), аккумуляторы (аналогично), сеть 127 и 220 В.
— Блок питания – внешний преобразователь напряжения.
— Генератор преобразует постоянное напряжение 6 В в 60 В.
— Выпрямление производится диодами ДГЦ-25 по двухполупериодной схеме.
— Громкоговоритель: 1ГД-6.
— Частотный диапазон: 100–4000 Гц.
— Выходная мощность: номинально 150 мВт.
— Потребляемая мощность от батарей: покой – 0,5 Вт, сигнал – до 0,9 Вт.
— Размеры: 480×310×255 мм.
— Вес: 12 кг.

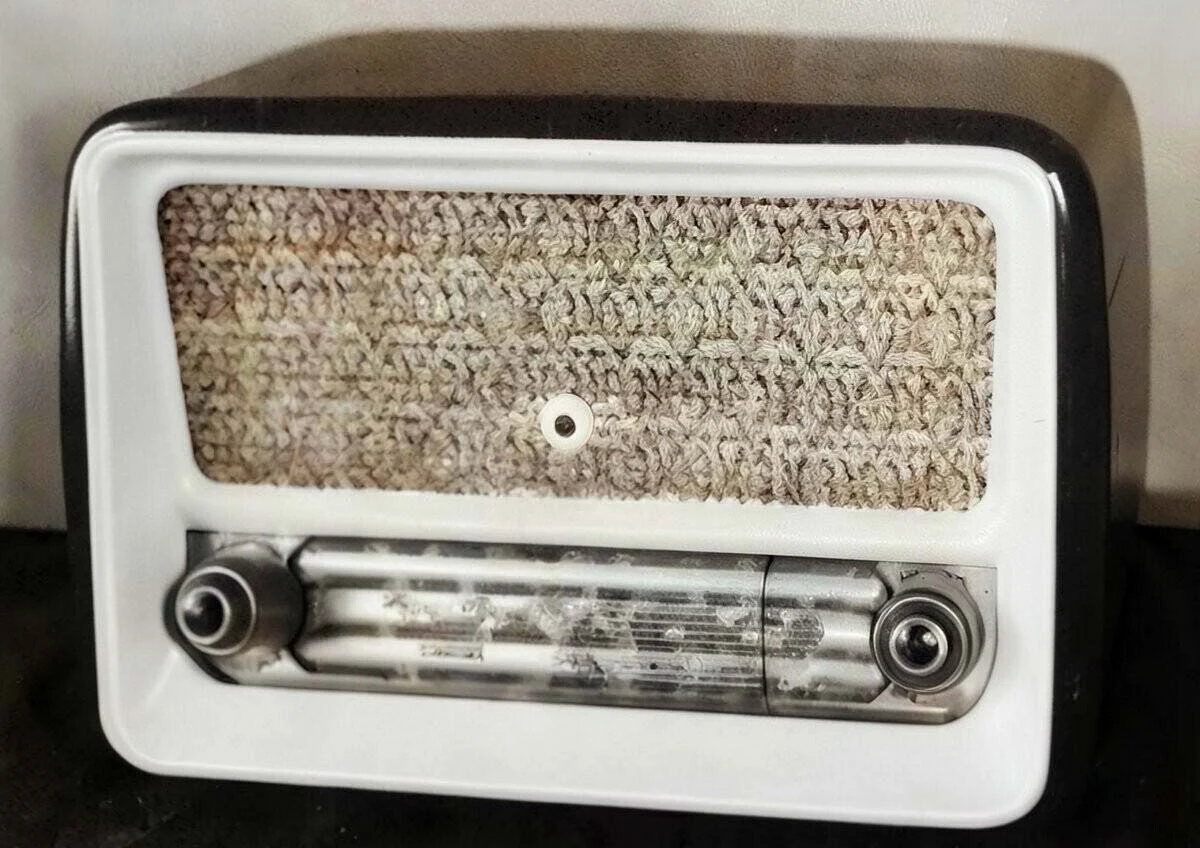

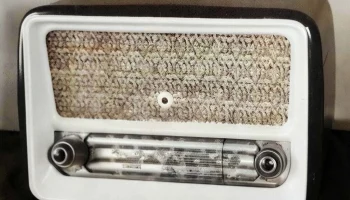

С 1960 года выпускалась модель с деревянным корпусом, отделанным шпоном и пластиковой передней панелью («Родина-59-1»).
