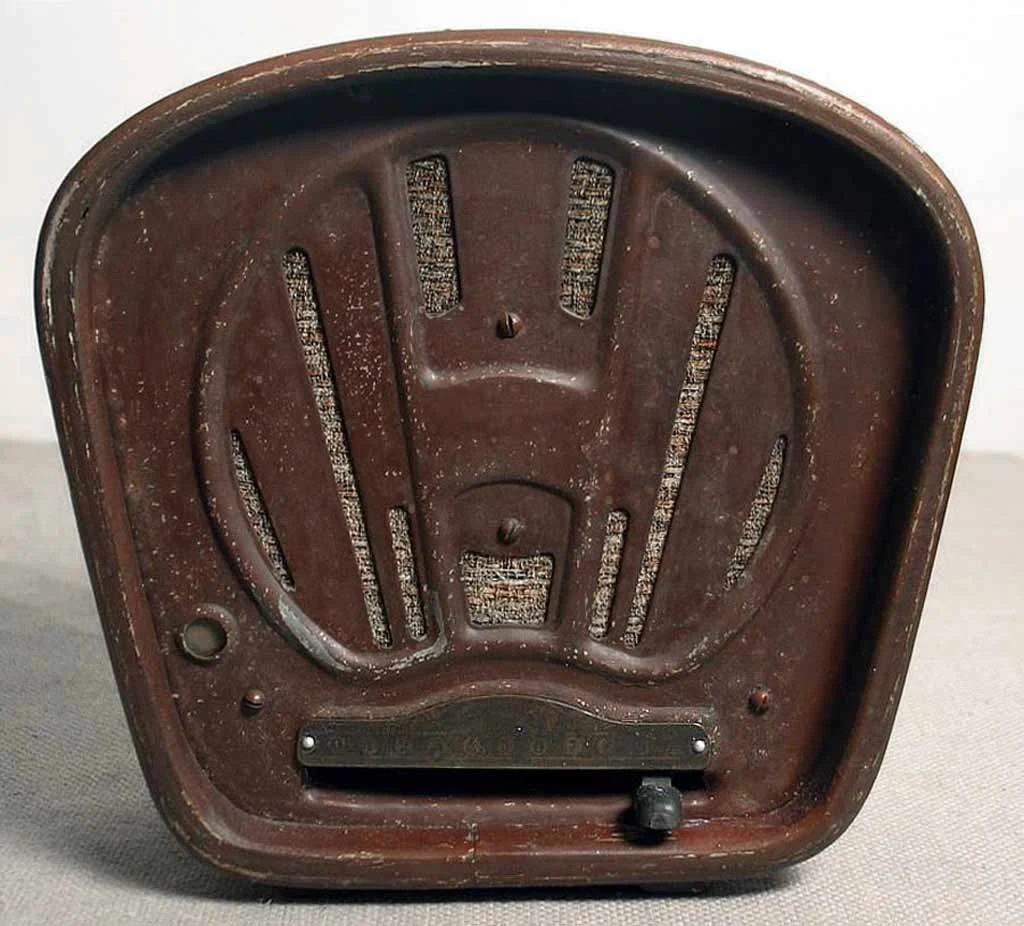

Тула (1951)

Описание радиоприёмника «Тула» (1951):

Технические характеристики:
— Тип источника питания: батарейки;
— Схема приёма: прямое усиление 0-V-1 с постоянной обратной связью;
— Диапазоны приёма: ДВ – 150…410 кГц; СВ – 540…1500 кГц;
— Чувствительность: ≈ 40 мВ/м;
— Потребляемый ток анода: 4,5 мА;
— Ток накала: 60 мА;
— Мощность выходная: 40 мВт;
— Частотный диапазон звука: 200…3500 Гц;
— Уровень среднего давления звука: 2,3 бара.

Конструкция и особенности:

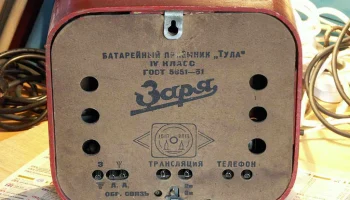

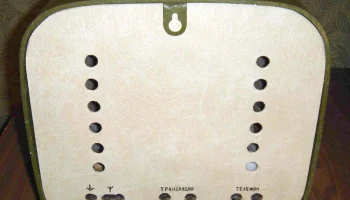

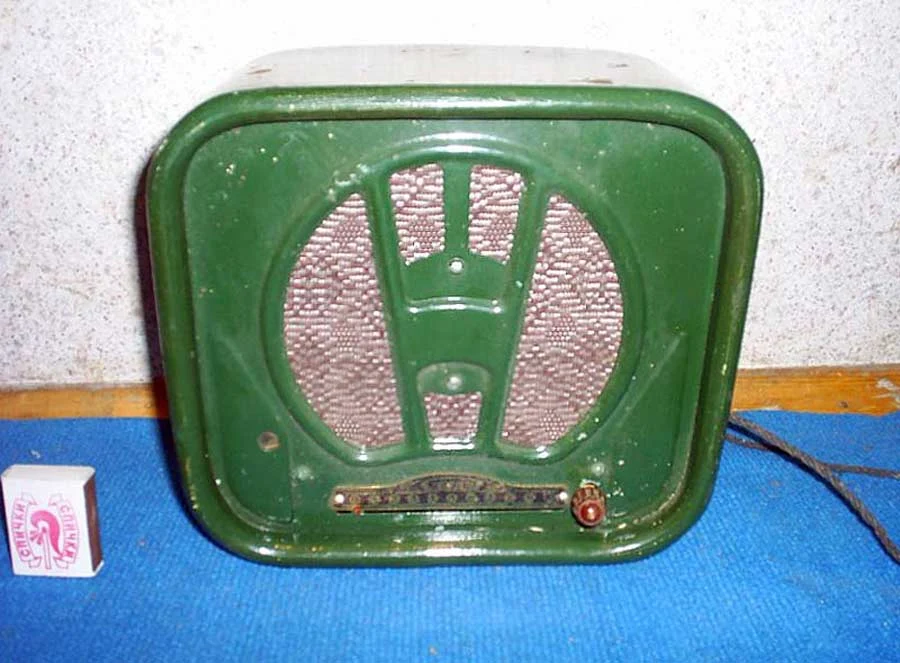

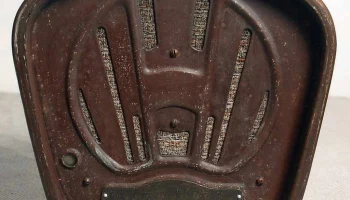

— Панель управления выполнена из изоляционного материала;

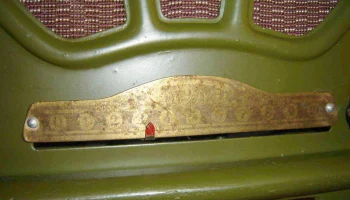

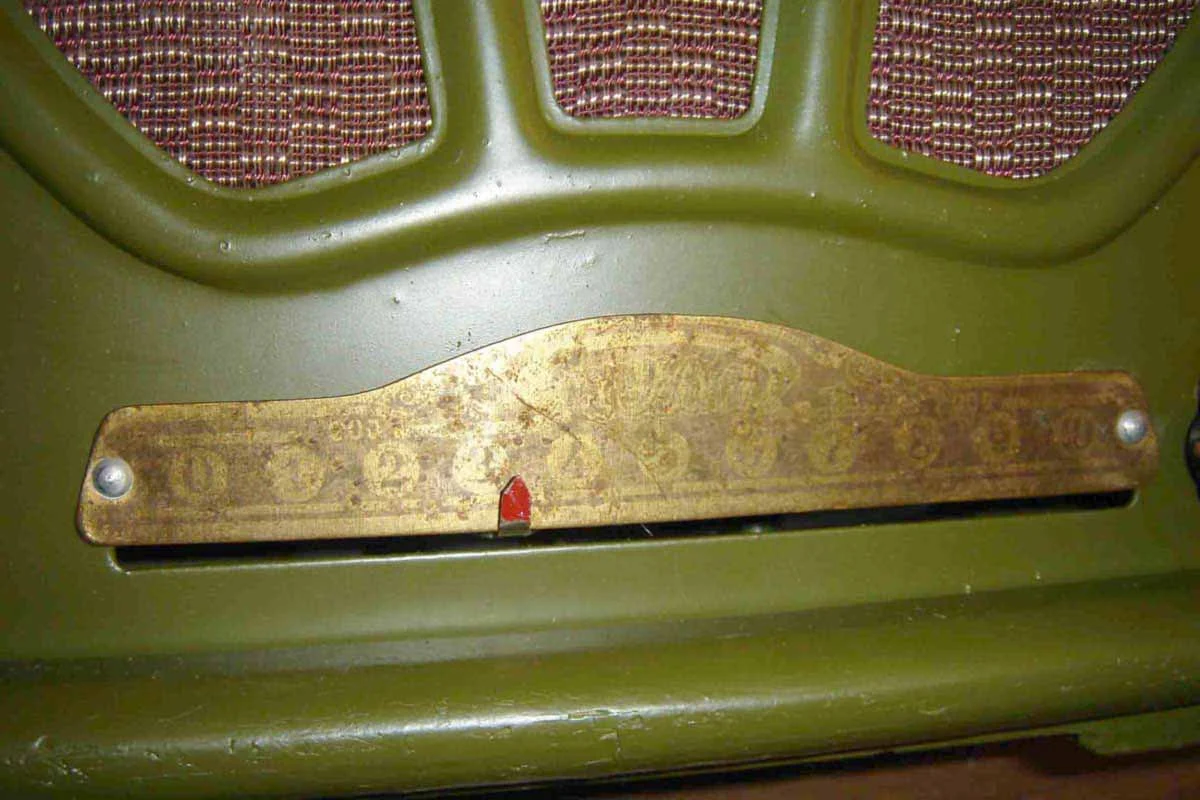

— Настройка частоты осуществляется посредством передвижного сердечника из альсифера с помощью шнуровой тяги;
— Переключение диапазонов автоматизировано благодаря механическому приводу сердечника;
— Ручка управления выполняет функции настройки, переключения диапазонов и регулировки громкости;
— Питание включалось поворотом ручки вверх, указатель включения срабатывал одновременно;
— В первых моделях настройка производилась перемещением ручки горизонтально, затем стала возможна круговая настройка с 1952 года;

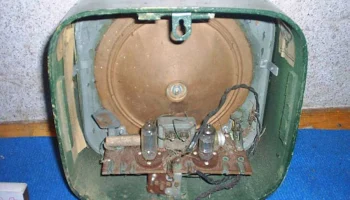

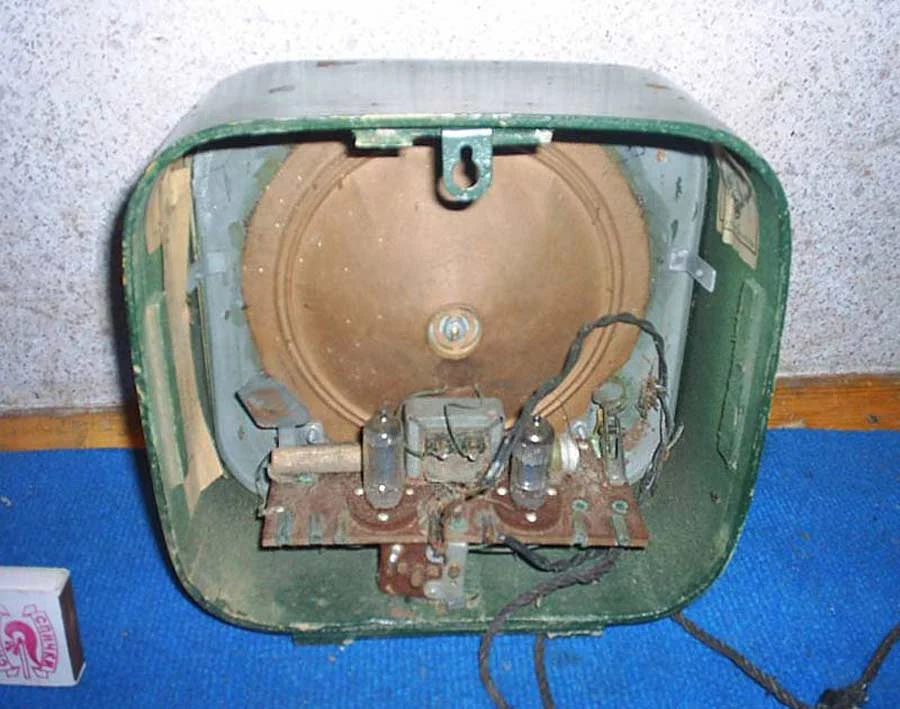

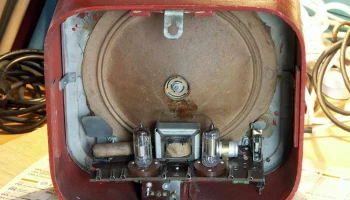

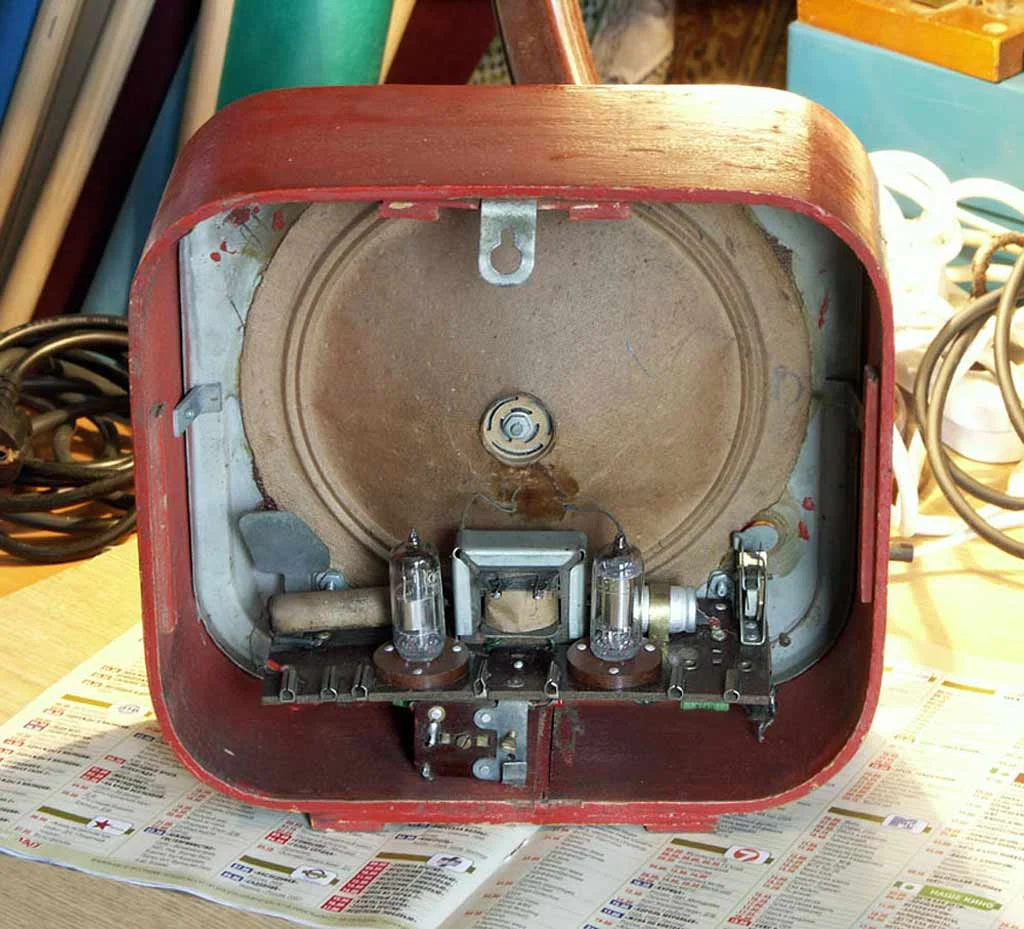

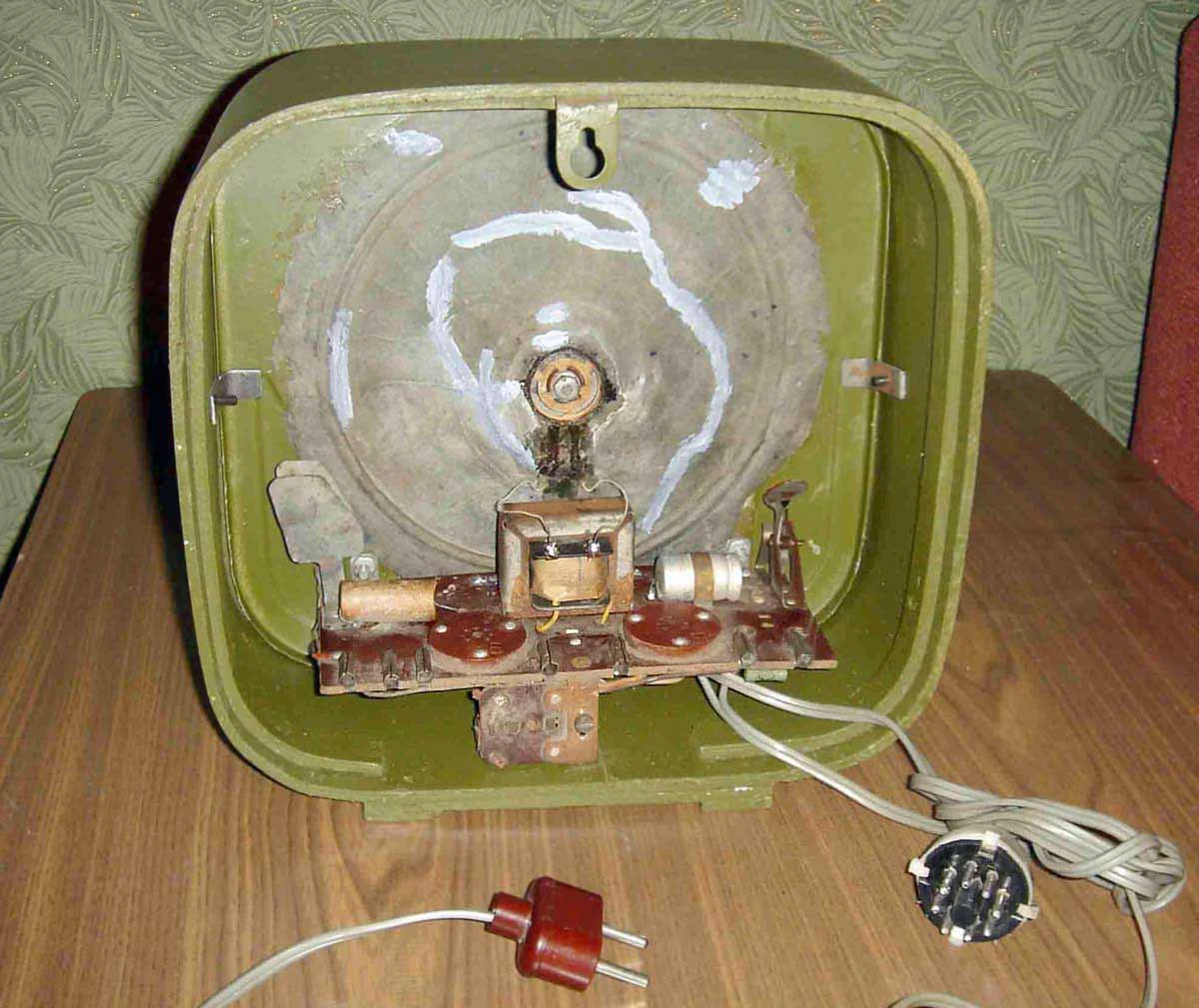

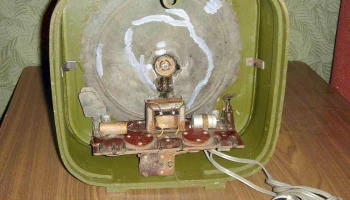

— Громкоговоритель оборудован магнитной системой внутри диффузора большого размера для улучшения эффективности и АЧХ;

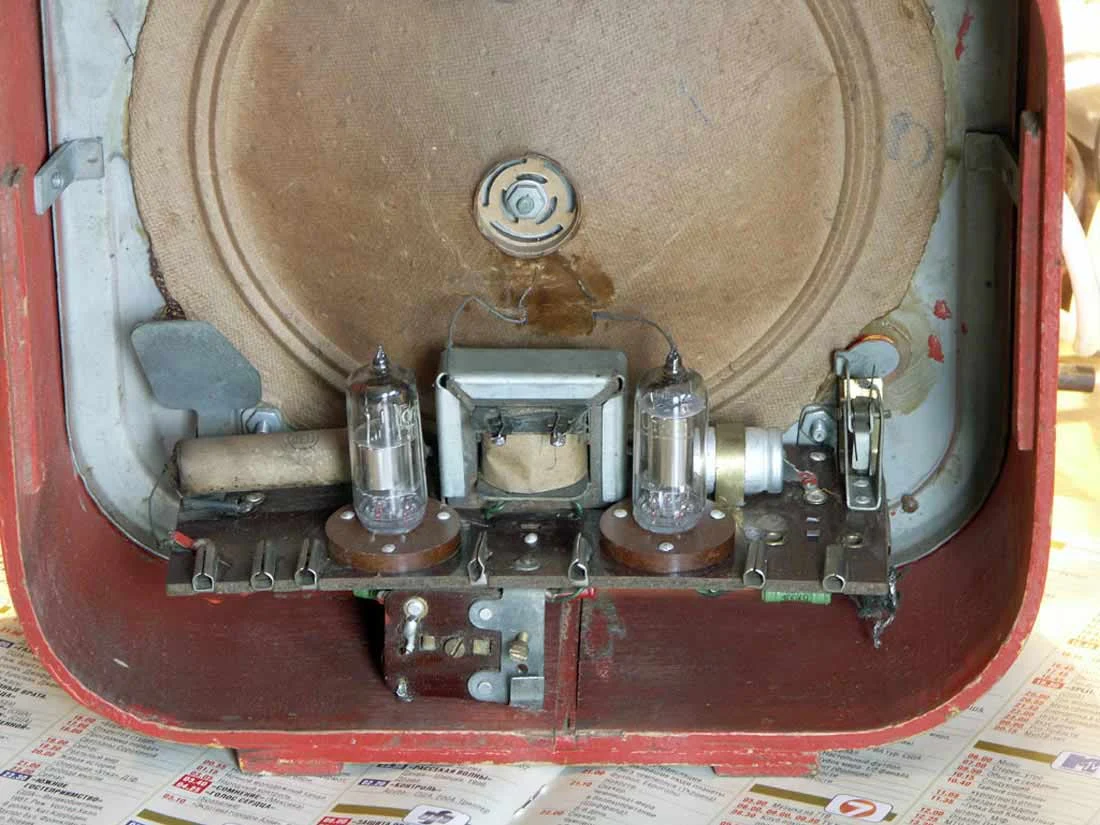

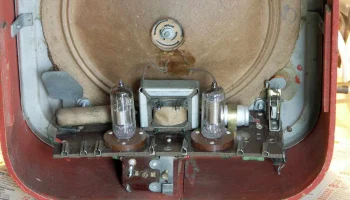

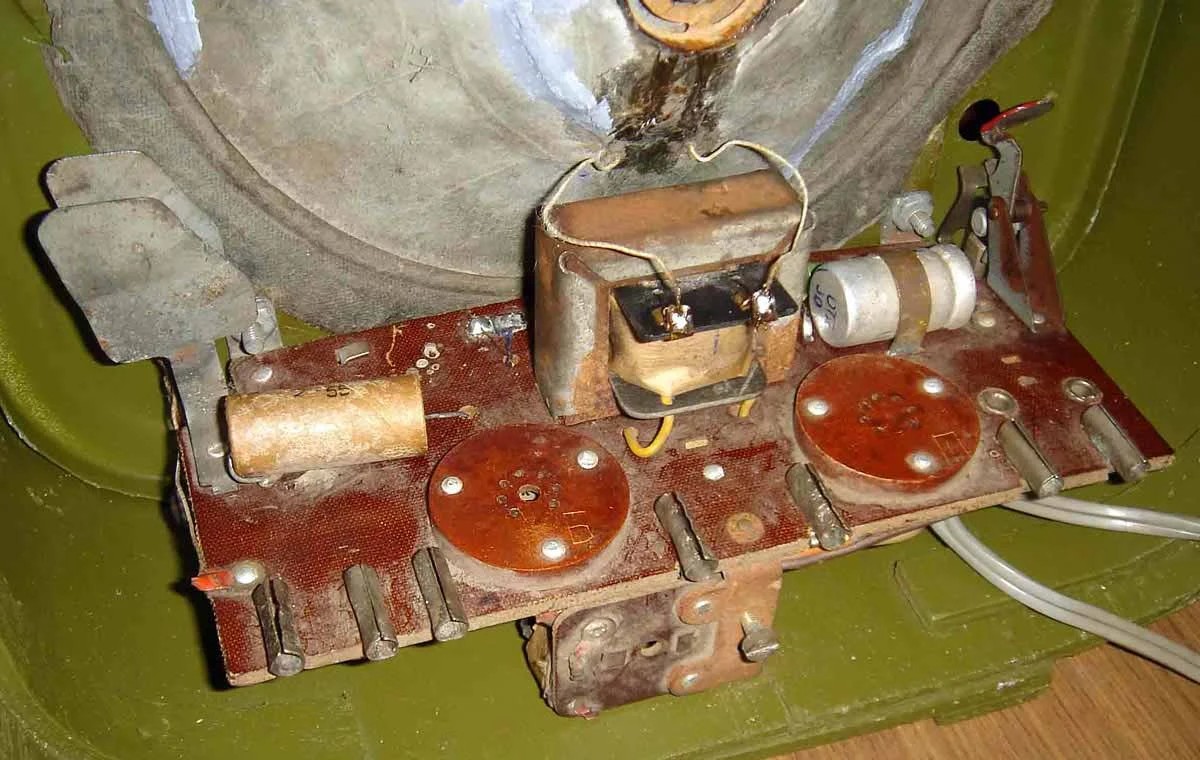

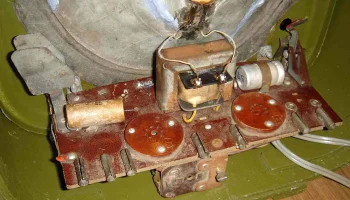

— Лампы подключались последовательно и питались от двух элементов типа ЗС;
— При падении напряжения ниже допустимого уровня часть нити накала лампы замыкалась для экономии энергии.

Источники информации:
— Выпуск завода Иркутск № 394 НКЭП;
— Статьи в журналах «Радио» (№ 12/1950, № 4/1951);
— Справочники Е.А. Левитина, А.В. Комарова, И.П. Жеребцова;
— Неустановленный справочник;
— Фотографии и видеосюжеты предоставлены Валерием Кудрявцевым, Ростовом-на-Дону, и сайтом www.hammarlund.ru.
