ПРТ-4 (1930)

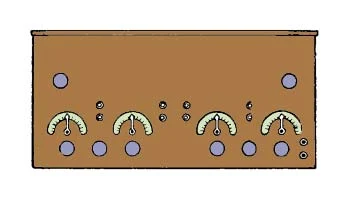

Радиоприёмник «ПРТ-4»

Год выпуска: с начала 1930 года
Производитель: трест «Электросвязь»
Назначение: обслуживание трансляционных устройств проволочных вещательных узлов
Тип: батарейный, ламповый, четырёхламповый
Диапазон принимаемых волн: 180–2175 м (1667–138 кГц)

Технические характеристики:
— Три каскада усиления высокой частоты;
— Регенеративный детекторный каскад;
— Трёхкаскадный резонансный усилитель ВЧ с трансформаторными связями между лампами;
— Настройка контуров: изменение ёмкости переменного конденсатора, смена комплектов трансформаторов и переключение секций вторичной обмотки;
— Индуктивная обратная связь на четвёртом резонансном контуре;
— Гридлик используется для детектирования;
— Регулировка усиления через потенциометр изменения смещения сеток ламп ВЧ;
— Лампы: ПТ-2 во всех каскадах, допускается использование УБ-107 или УБ-110;
— Питание: два аккумулятора по 4 и 80 В.

Источник информации: Справочник Р. Малинина, 1937 год.
