ТМ-7 (1938)

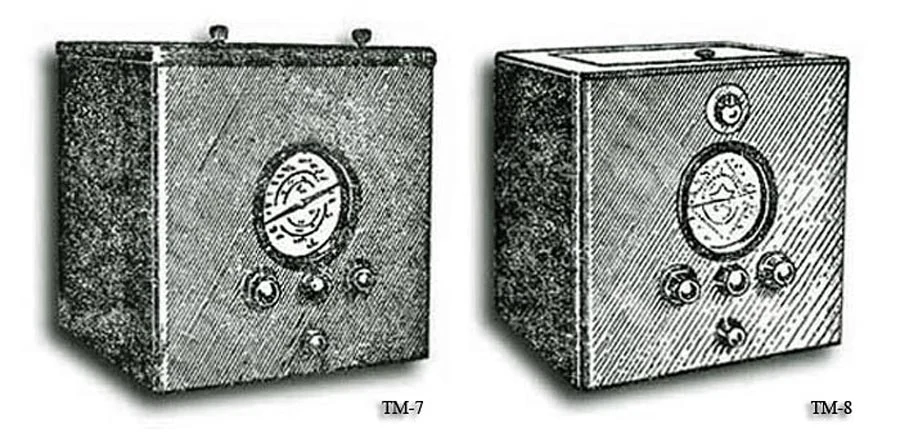

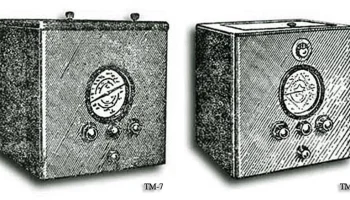

Радиоприёмники «ТМ-7» и «ТМ-8»

Выпускались Александровским заводом №3 НК Связи начиная с 1938 года. Предназначены для работы на вещательных радиотрансляционных узлах и реализации через розничную торговлю в ограниченном объёме.

Технические характеристики:
— Мощность на нагрузке 600 Ом – 200 мВт;
— Промежуточная частота – 445 кГц;
— Частотные диапазоны:
— A: 150–400 кГц (длина волны 2000–750 м);
— B: 540–1500 кГц (556–200 м);
— G: 3500–9000 кГц (85,7–33,3 м);
— D: 8,2–18 МГц (36,6–16,7 м).

Параметры чувствительности:
— По высокой частоте (при 30% модуляции и выходной мощности 0,02 Вт): около 50 мкВ;
— По низкочастотному входу (при выходной мощности 200 мВ): напряжение около 200 мВ.

Ослабление сигналов:
— При расстройке на 10 кГц: в 10 раз на диапазонах A, B; в 5 раз на G, D.
— Зеркальная помеха ослабляется в 1000 раз на A, B; в 55 раз на G, D.

Амплитудно-частотная характеристика (АЧХ):
— Прямолинейна от входа звукоснимателя до выхода приёмника в диапазоне от 60 до 6000 Гц.

Особенности конструкции:
— Выполнены в металлических корпусах чёрного цвета снаружи и алюминиевого внутри.

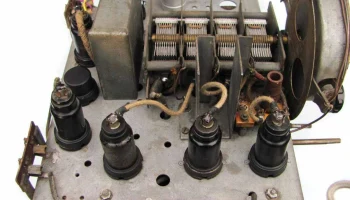

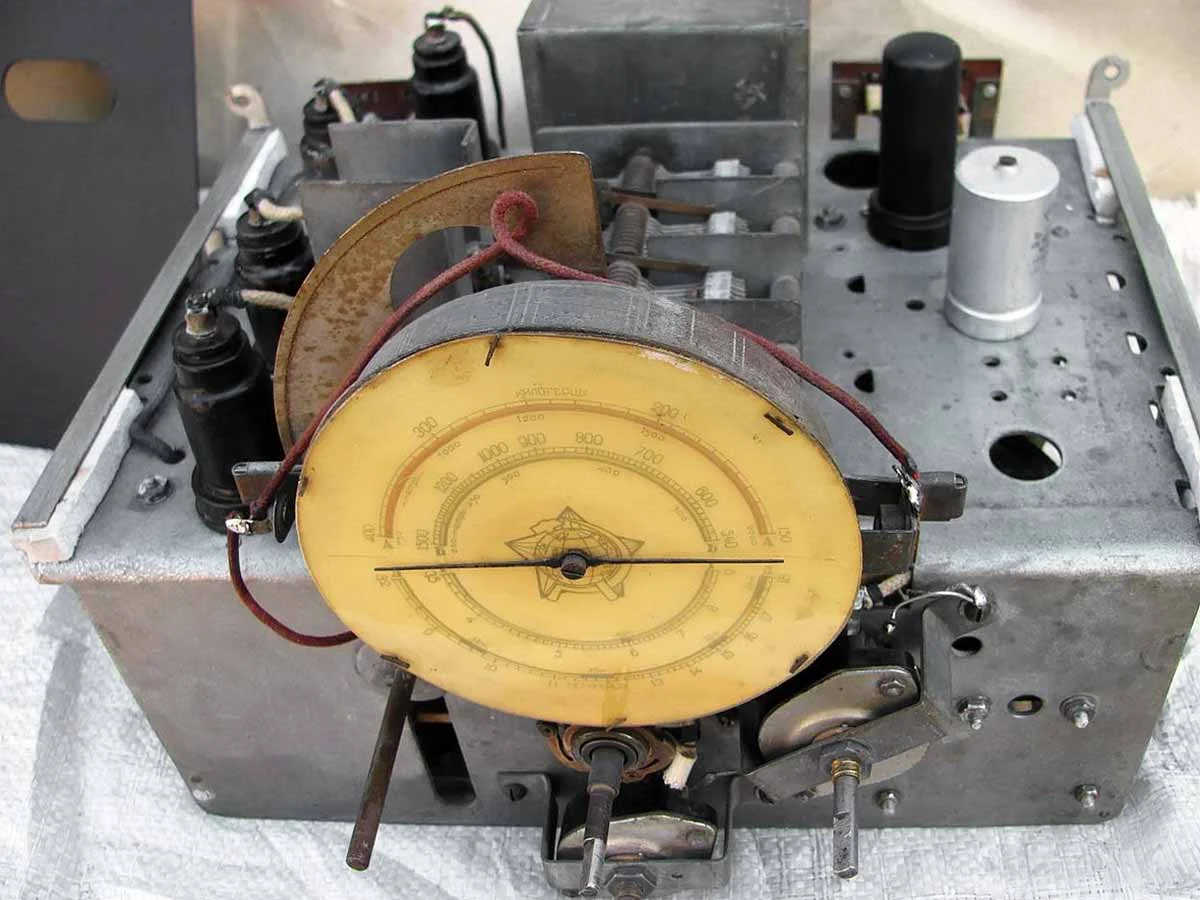

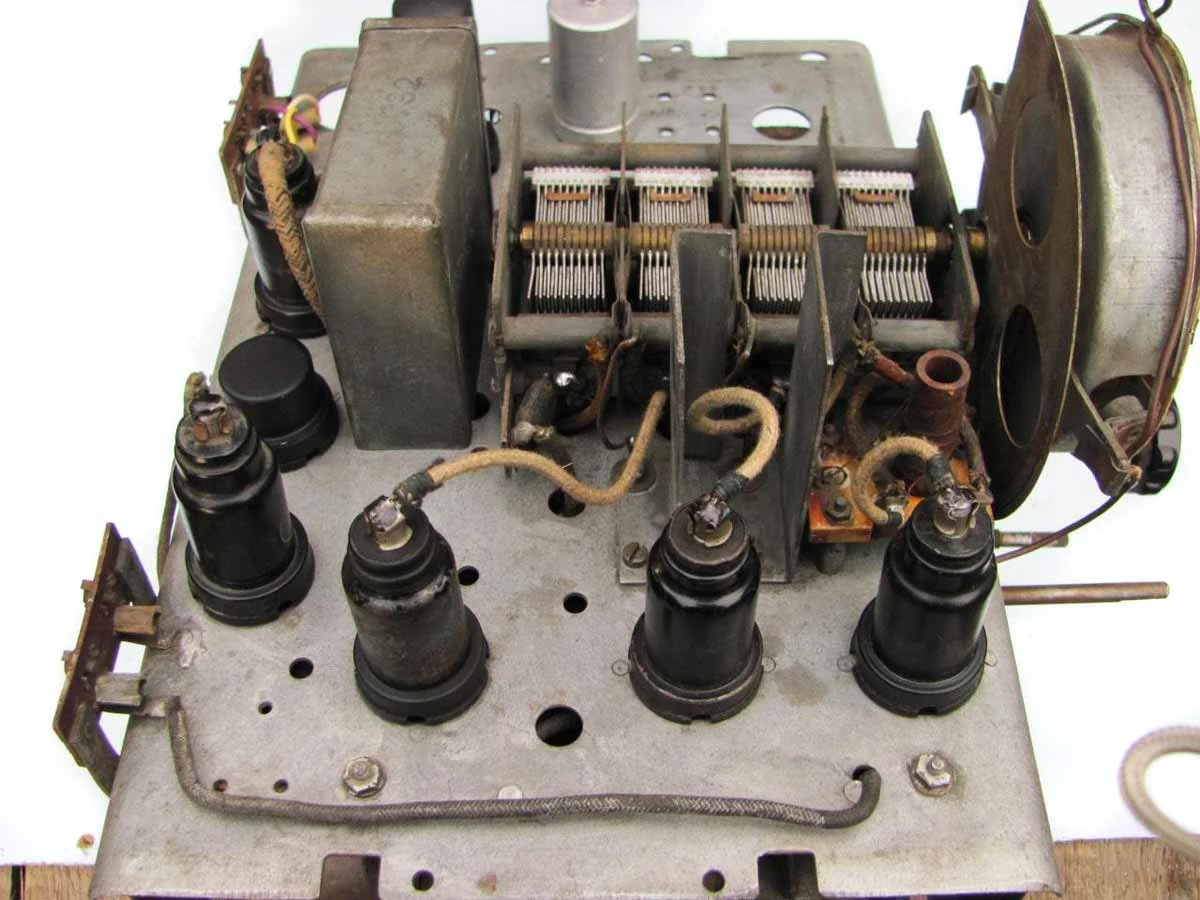

— Используются шасси, аналогичные приёмнику СВД-М, закреплённые в футлярах на резиновых амортизаторах.

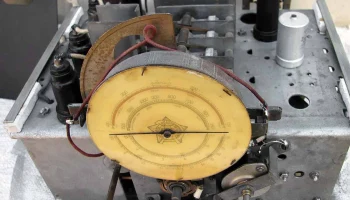

— Крышка футляра открывается сверху, предоставляя доступ к верхней части шасси.

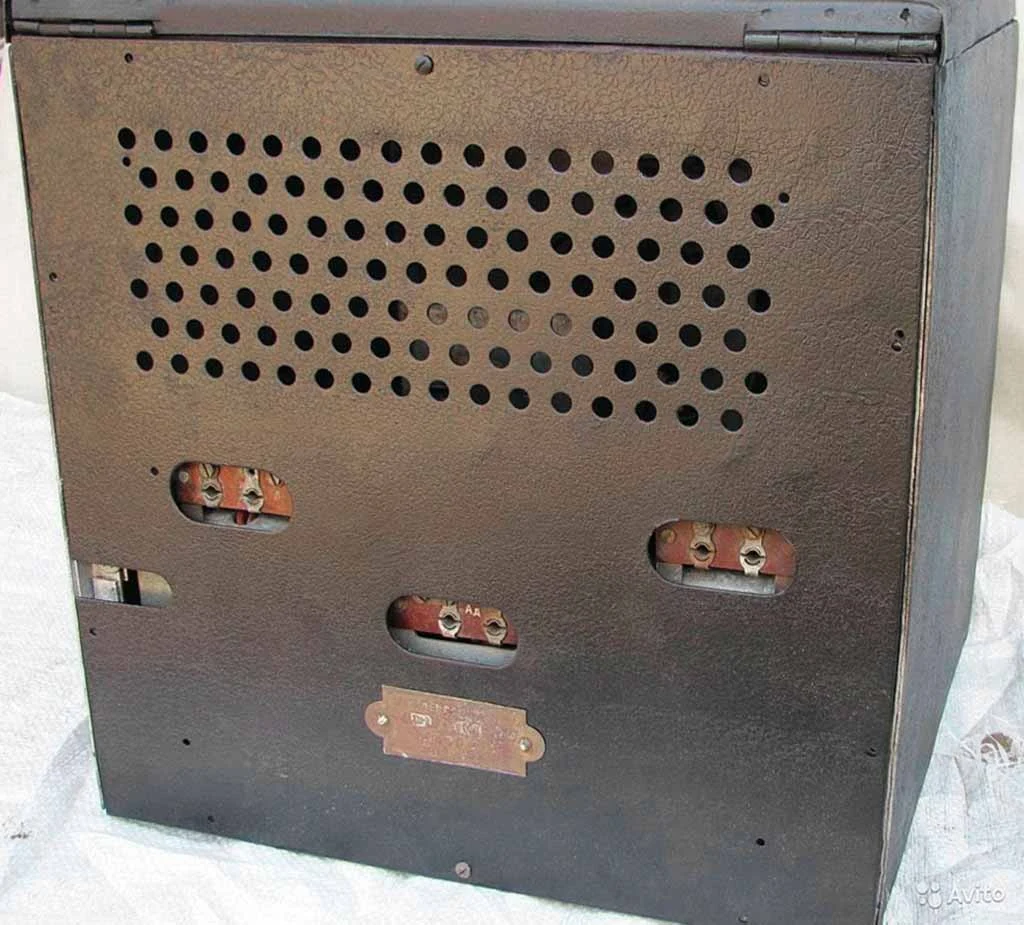

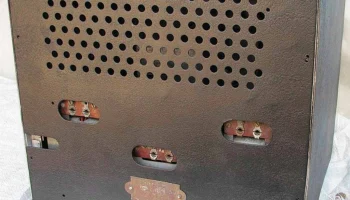

— Перфорация задней стенки обеспечивает вентиляцию.

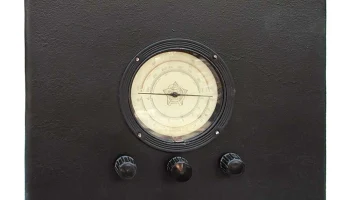

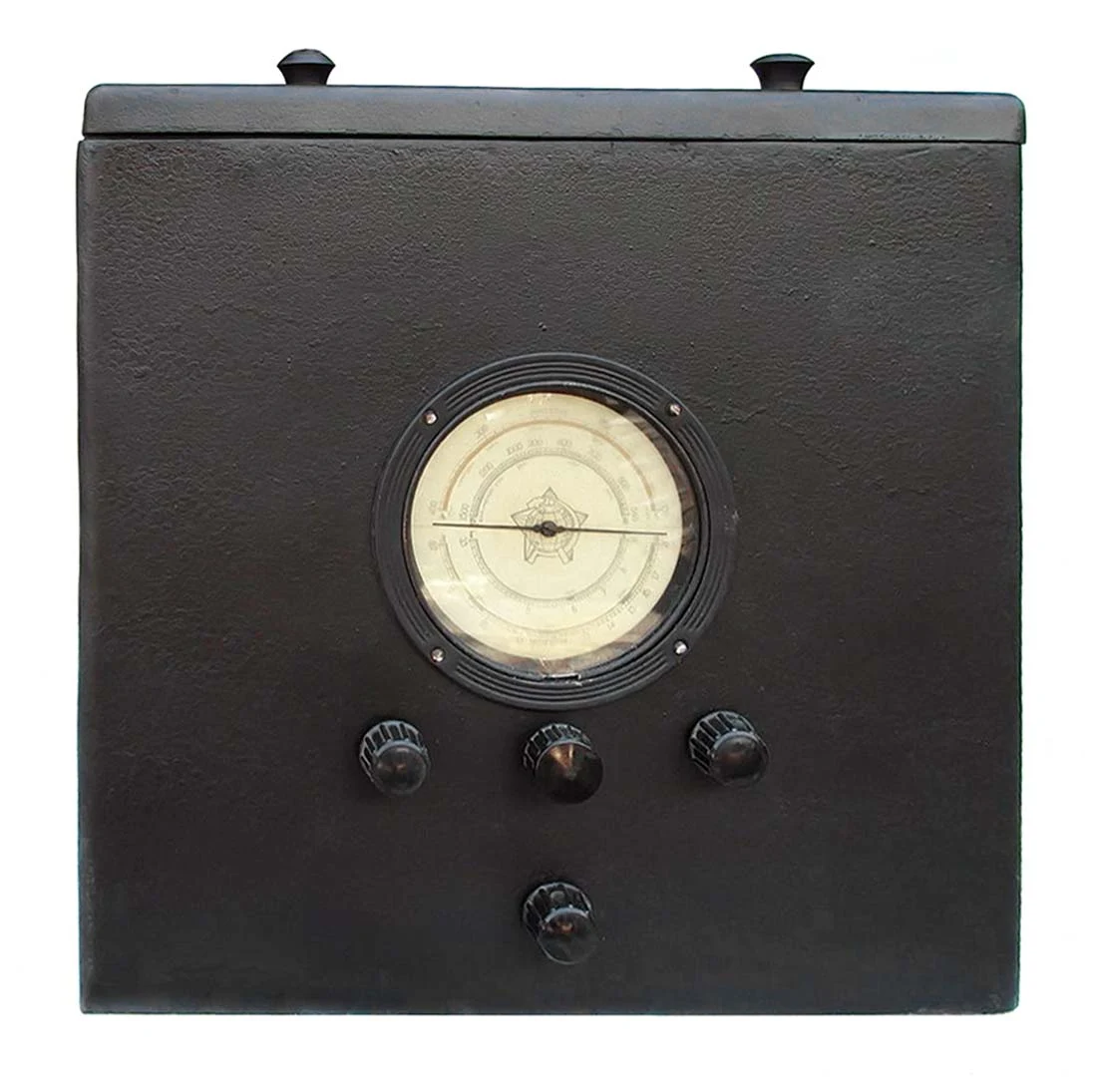

— Управление осуществляется ручками на передней панели: переключатель диапазонов, регулятор громкости и тембра, настройка частоты, а модель «ТМ-8» дополнительно оснащена выключателем питания.
