Электрон (1965)
Источник:

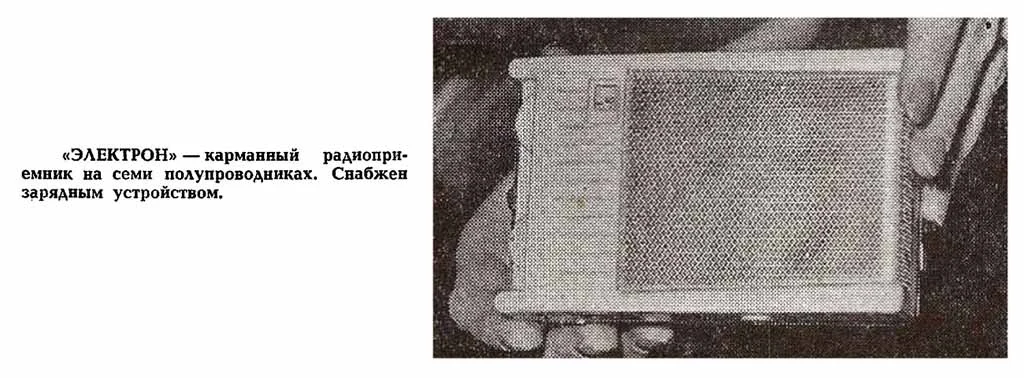

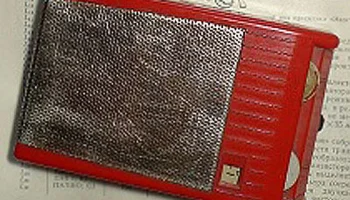

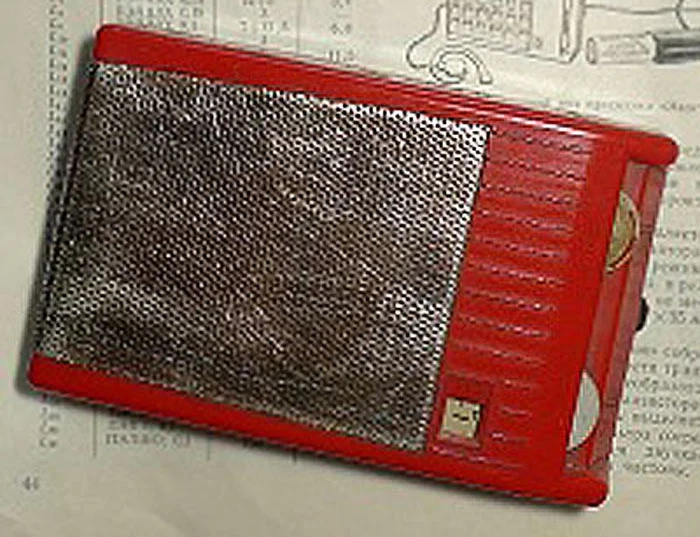

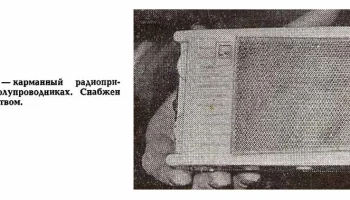

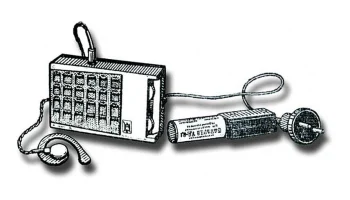

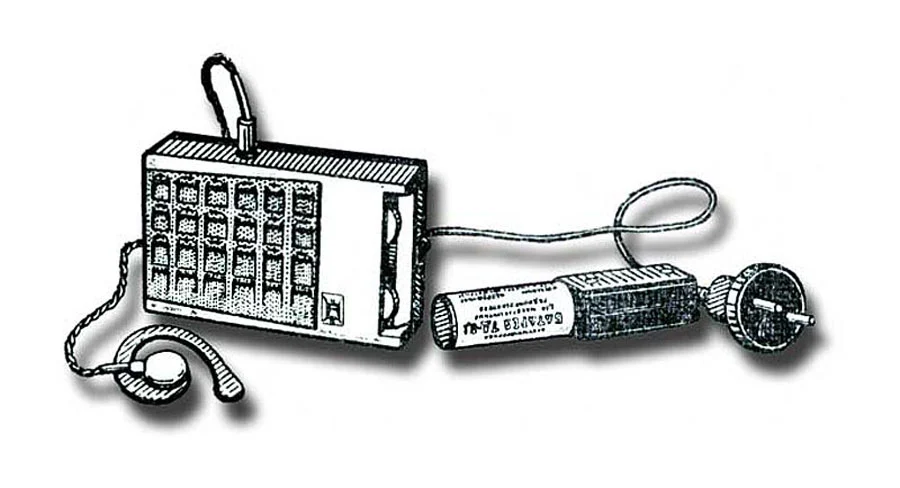

Радиоприёмник «Электрон» (1965 г.)
Тип устройства: портативный радиоприёмник на полупроводниковых приборах.
Диапазоны работы: ДВ и СВ.
Технические характеристики:
— Количество транзисторов: 6 шт., диод – 1 шт.
— Тип транзисторов: П402, П401, П13А.
— Детектор: диод Д9Е.
— Предварительный усилитель НЧ: транзистор П13А.
— Оконечный УНЧ: двухтактный, два транзистора П13А.
— Выходная мощность: не менее 50 мВт.
— Чувствительность: ДВ – 3 мВ/м, СВ – 1,5 мВ/м.
— Избирательность: ±10 кГц, не менее 20 дБ.
— Диапазон воспроизводимых частот: 450…3000 Гц.
— Источник питания: батарея Крона или аккумулятор 7Д-0,1.
— Ток потребления в покое: 7 мА.
— Громкоговоритель: 0,1ГД-6.
— Размеры: 121×77×35 мм.
— Вес: 350 грамм.

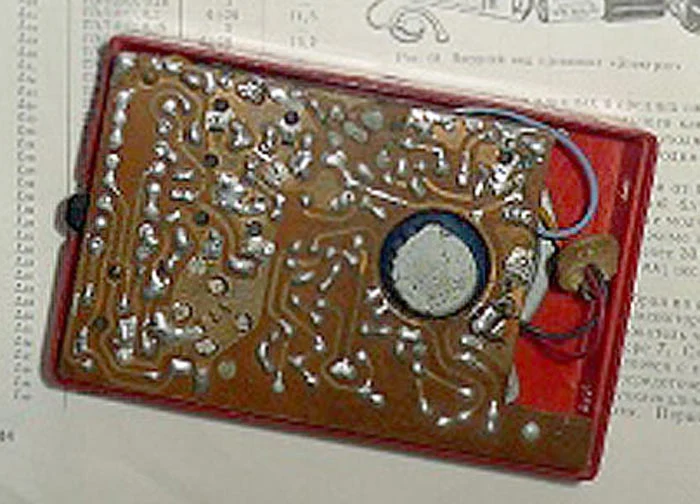

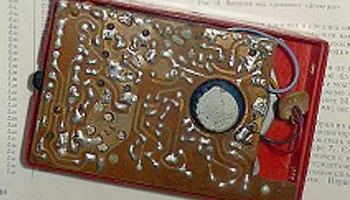

Монтаж: печатная плата.
