Урал-5 (1967)

Описание радиолы «Урал-5» (1967)

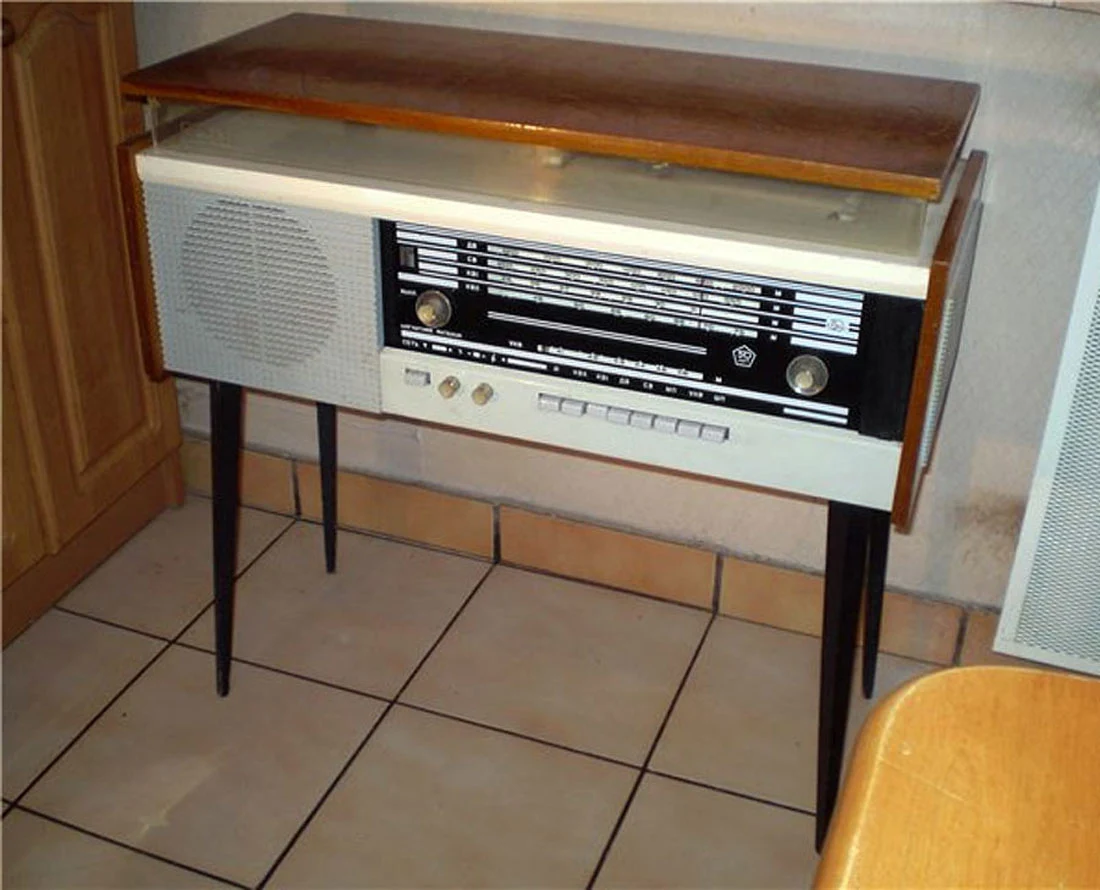

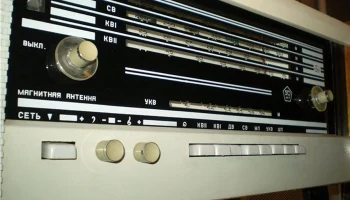

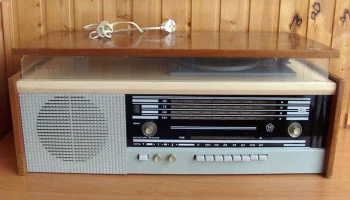

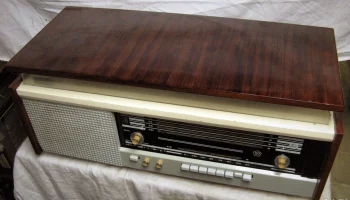

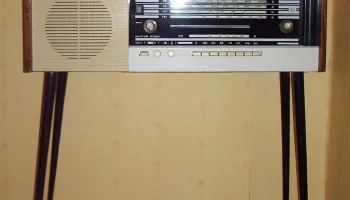

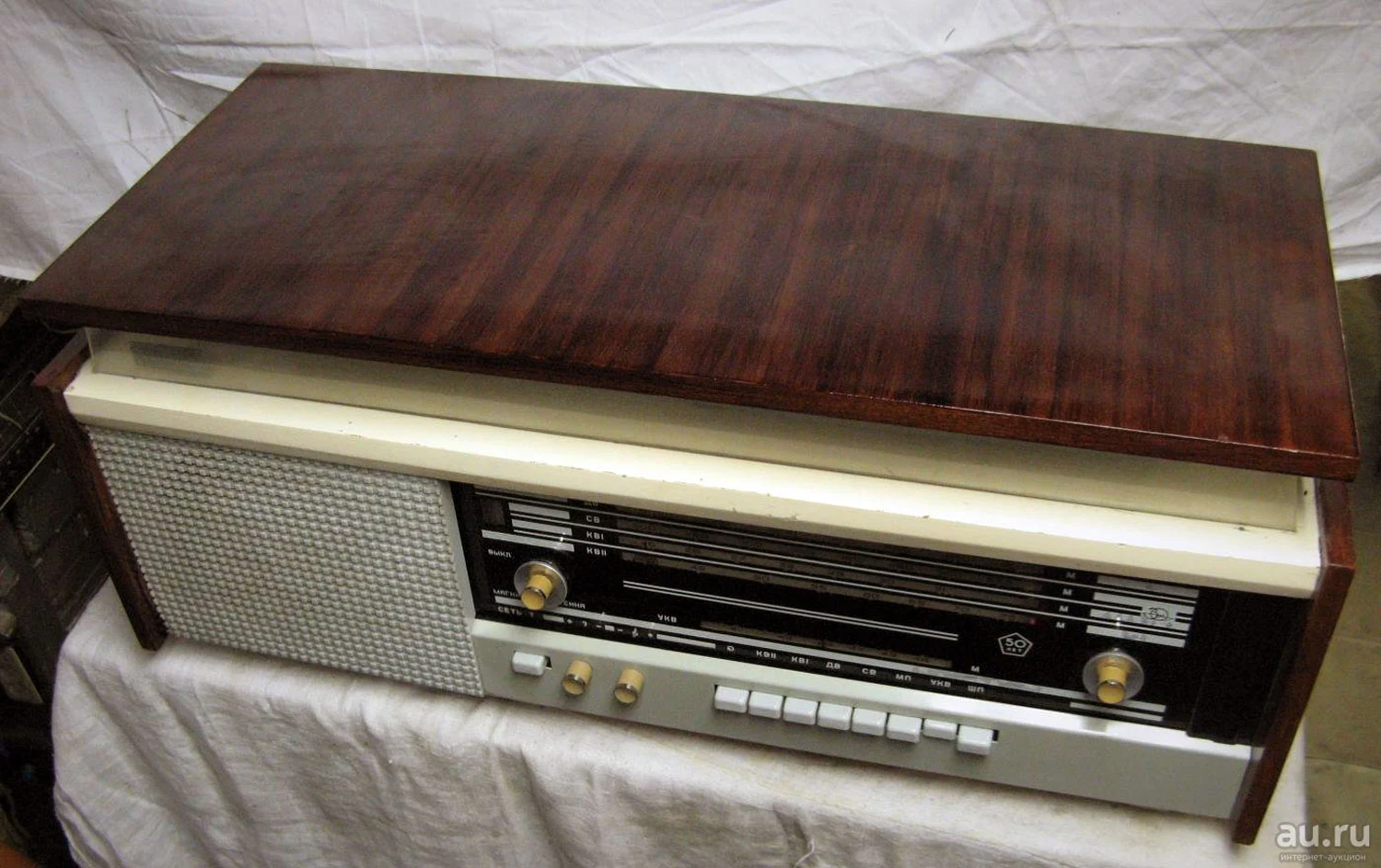

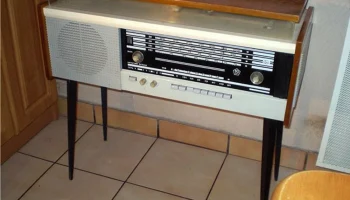

Радиола «Урал-5», производившаяся с 1967 года Сарапульским радиозаводом имени Орджоникидзе, предназначена для работы в следующих диапазонах приема:
— ДВ (длинные волны),
— СВ (средние волны),
— KB-2 (короткие волны 75,9–40,5 м),
— KB-1 (короткие волны 32,0–24,8 м),
— УКВ-ЧМ (ультракороткие волны, вещание в диапазоне ЧМ).

Технические характеристики:
— Чувствительность в диапазонах ДВ и СВ – 20 мкВ,
— Чувствительность в диапазонах KB-2 и KB-1 – 50 мкВ,
— Чувствительность на УКВ-ЧМ – 5 мкВ.
— Чувствительность с магнитной антенной:
— ДВ, СВ – 0,6…1,5 мВ/м,
— положение «МП» – 0,4…0,8 мВ/м.

Параметры промежуточной частоты (ПЧ):
— AM тракт – 465 кГц,
— ЧМ тракт – 6,5 МГц.

Ширина полосы пропускания:
— Узкая полоса AM тракта – 5 кГц,
— Широкая полоса AM тракта – 11 кГц,
— Местный прием AM тракта – 15 кГц.
— Полоса пропускания ЧМ тракта – 130…180 кГц.

Избирательность:
— По соседнему каналу в диапазонах ДВ и СВ – 60 дБ,
— По зеркальному каналу:
— ДВ – 65 дБ,
— СВ – 46 дБ,
— KB-1, KB-2 – 20 дБ,
— УКВ-ЧМ – 28 дБ.

Автоматическая регулировка уровня (АРУ) обеспечивает изменение выходной мощности на 12 дБ при изменении входного сигнала на 40 дБ.

Выходная мощность:
— Номинальная – 2 Вт,
— Максимальная – 3,5 Вт.

Чувствительность звукоснимателя – 200 мВ.
Диапазон воспроизводимых частот:
— AM тракт (узкая полоса) – 80…4000 Гц,
— AM тракт (широкая полоса) – 80…6000 Гц,
— AM тракт (местный прием) – 80…8000 Гц,
— ЧМ тракт – 80…12000 Гц,
— Грамзапись – 80…10000 Гц.

Регулировка тембра раздельная для низких и высоких частот.

Фоновый уровень со входа усилителя составляет −56 дБ.

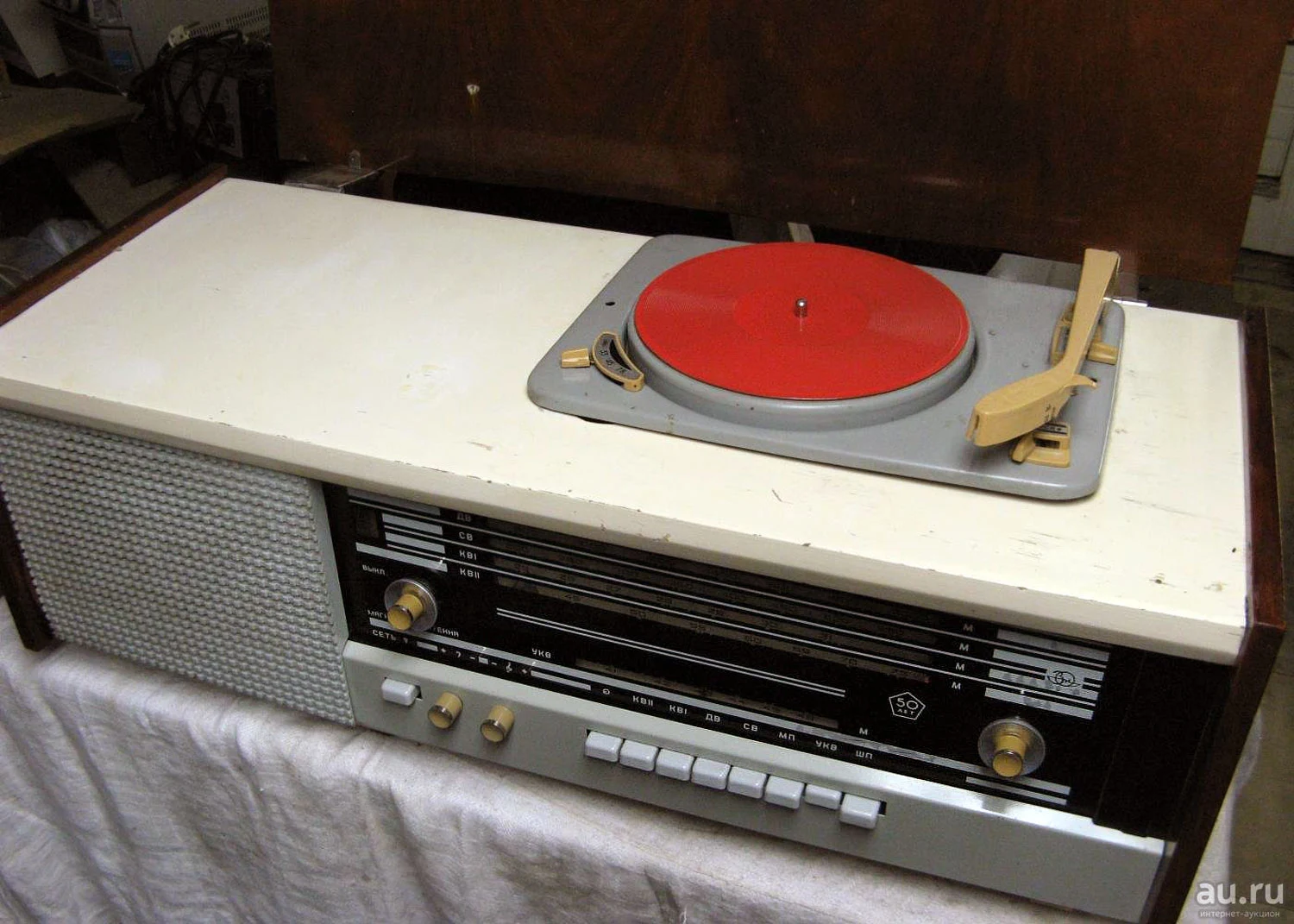

Электропроигрывающее устройство (ЭПУ) имеет типы:
— II-ЭПУ-40-127 (четыре скорости вращения пластинок: 78, 45, 33, 16 об/мин; полуавтоматическое включение, автоматическое выключение, микролифт),
— III-ЭПУ-20-3-127 (без скорости 16 об/мин).

Потребляемая мощность:
— При приеме радиосигнала – 55 Вт,
— При воспроизведении грамзаписей – 65 Вт.
