Воронеж (1958)

Модель «Воронеж» производилась Воронежским заводом «Электросигнал» начиная с 1958 года.

## Варианты исполнения

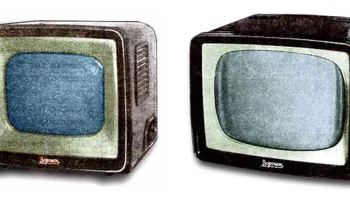

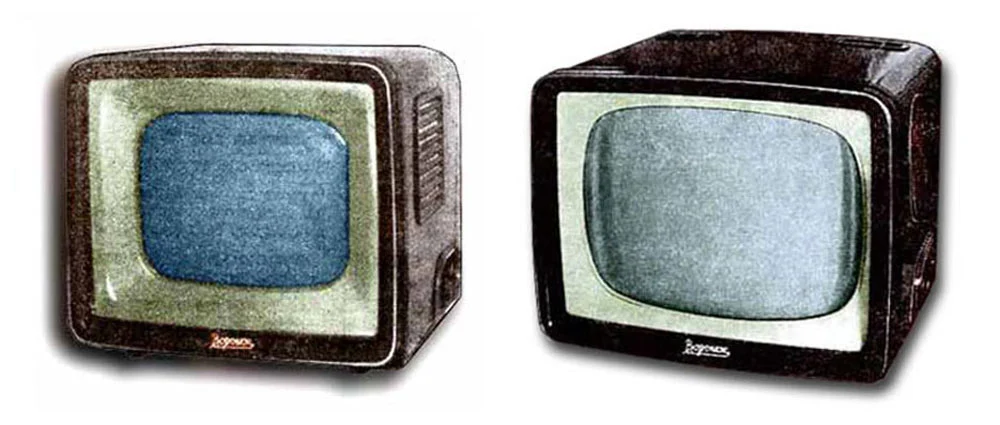

— Выпускалось три модификации с одинаковой электрической схемой, но разными типами кинескопов и размерами экрана:
— 1-я модификация – кинескоп 35ЛК2Б, экран 210×280 мм;
— 2-я и 3-я модификации – кинескопы 43ЛК3Б и 43ЛК2Б соответственно, экран 360×270 мм.

## Характеристики моделей
— Габариты: 445×385×580 мм.
— Вес: 1-й вариант – 23 кг; 2-й и 3-й варианты – 25 кг.
— Применено 14 ламп и 10 диодов.
— Поддержка приема 12 телевизионных каналов.
— Чувствительность: 200 мкВ.
— Разрешающая способность: 500 линий.
— Мощность звука: номинально 0,5 Вт.
— Частотный диапазон: 100–8000 Гц.

## Конструкция и питание

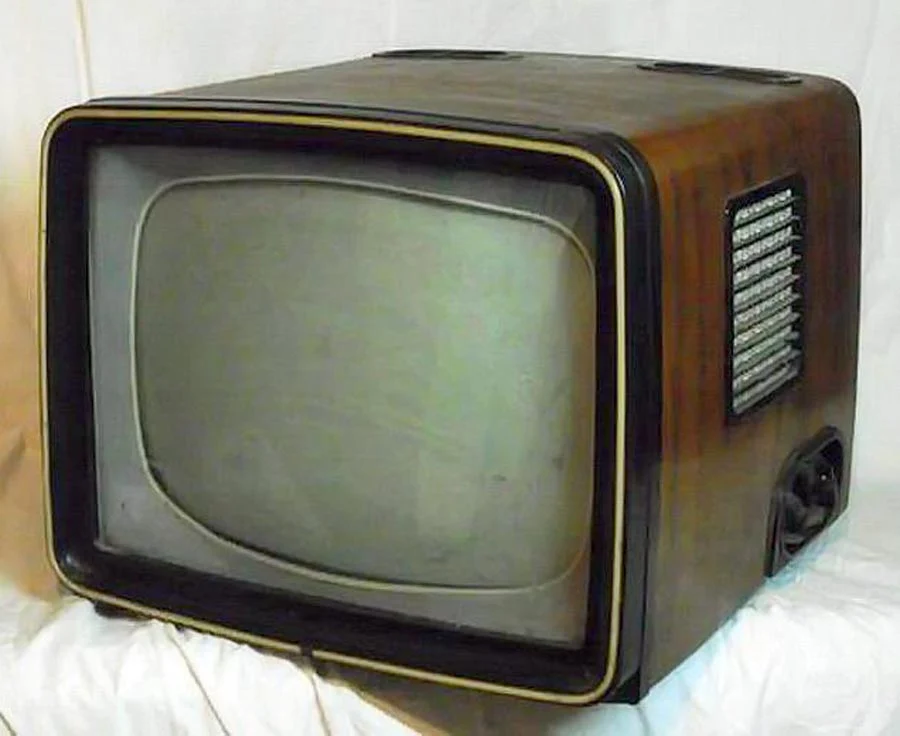

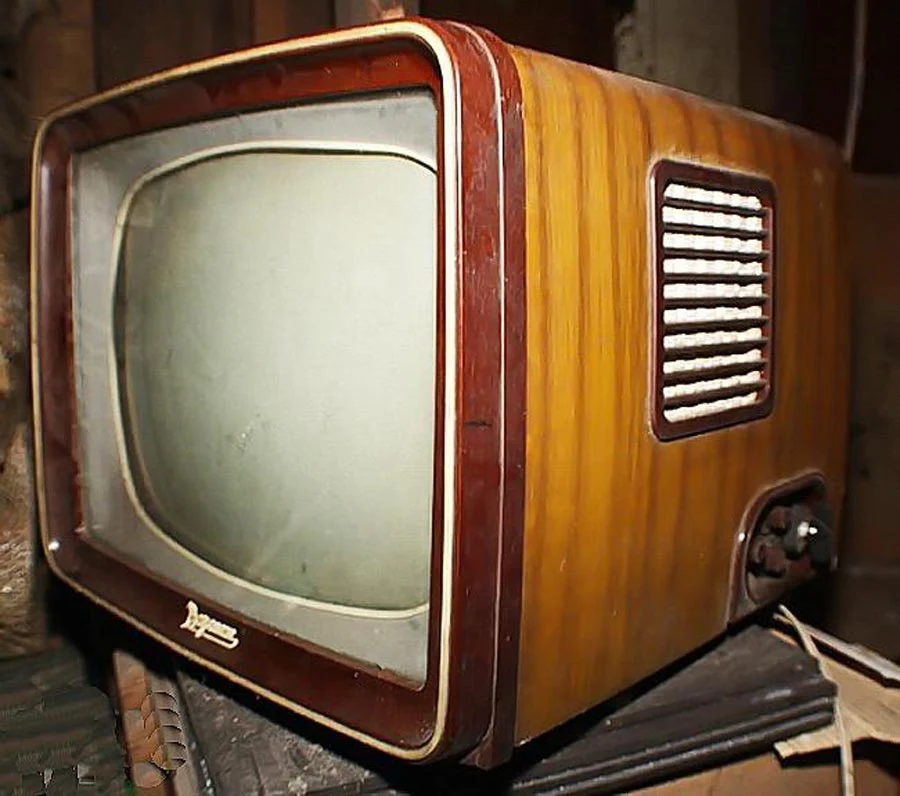

— Корпус выполнен из фанеры, имитирующей ценные породы дерева.
— Лицевая панель и панели управления изготовлены из твердой пластмассы.
— Питание осуществляется от сети напряжением 110/127/220 В через автотрансформаторную схему до 1961 года, затем – трансформаторную.
— Потребляемая мощность составляет 140 Вт.

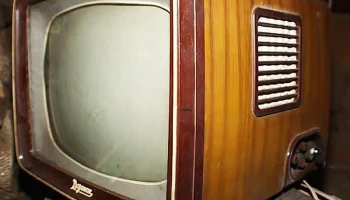

— Управление расположено следующим образом: справа – выключатель сети, регулятор громкости, настройки канала, контрастности и яркости; слева – регулировка размера изображения по горизонтали и вертикали, частоты кадров и строк.

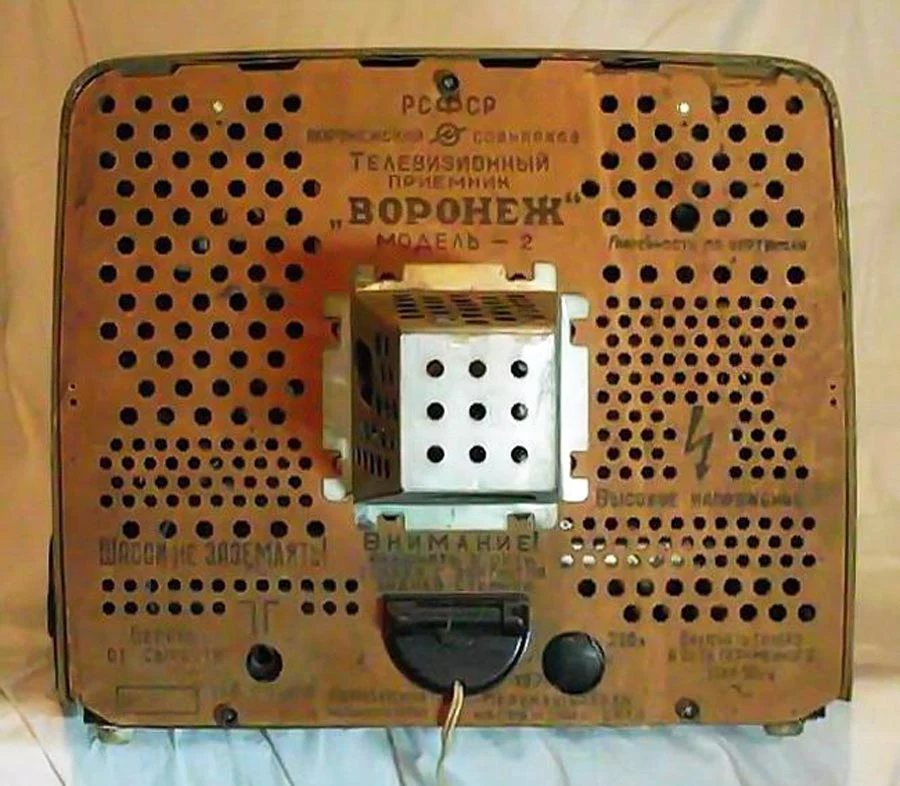

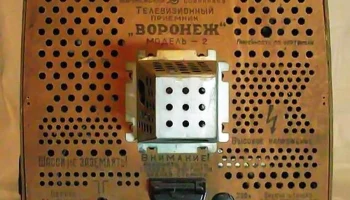

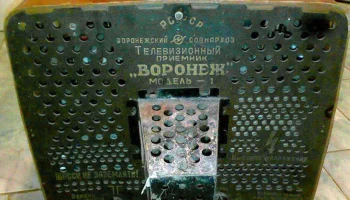

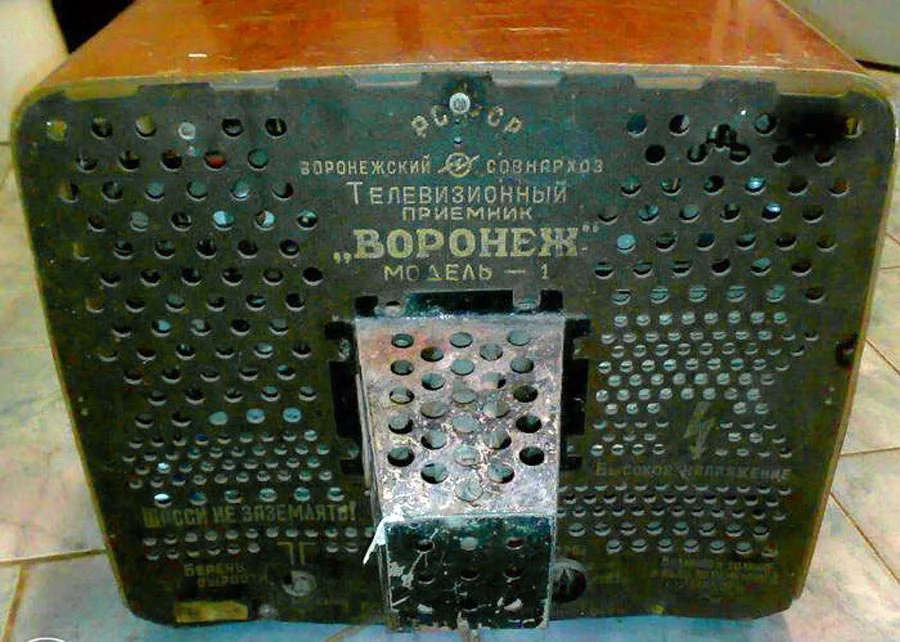

— На задней панели размещены гнезда антенны, предохранитель и переключатель сетевого напряжения.

## Основные особенности

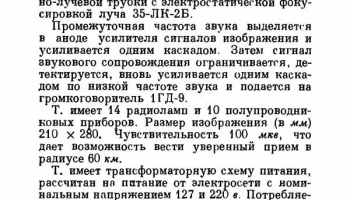

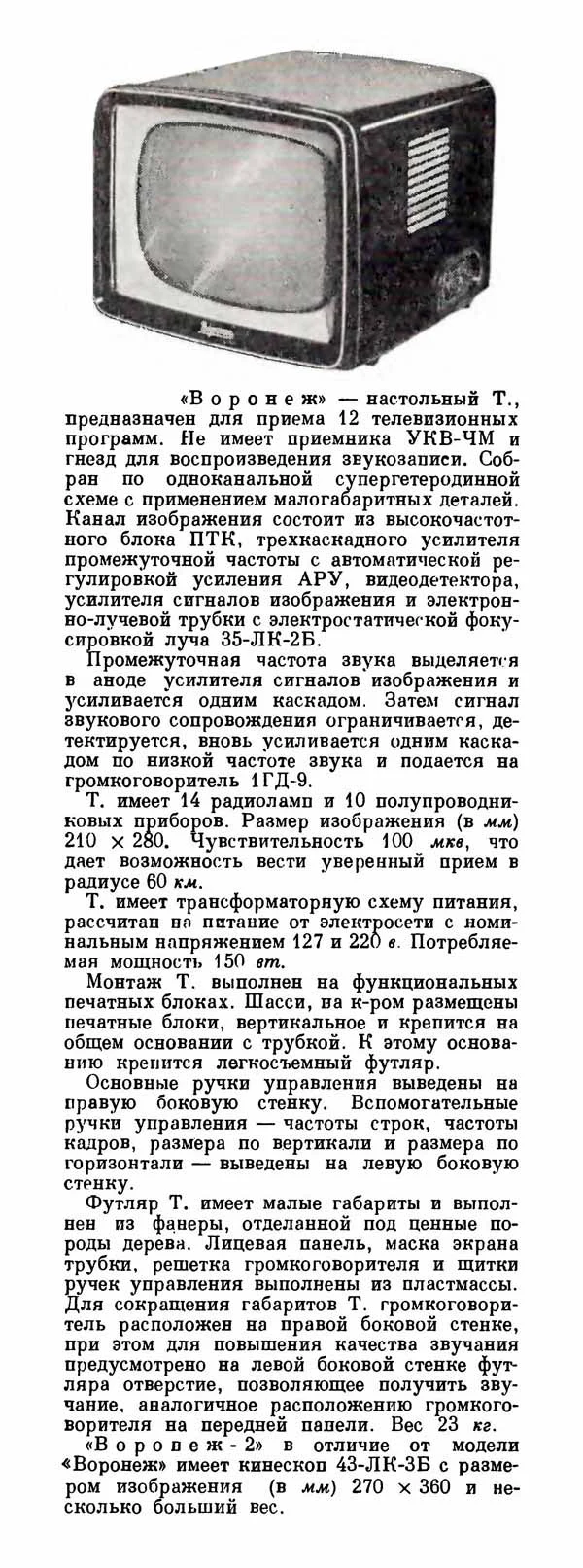

Вторая модель («Воронеж-2») стала основной в серийном производстве. Подробное описание и инструкция по эксплуатации представлены в справочнике НИРТ и инструкции Александра Николаевича Хрисанова из Санкт-Петербурга.
