Воронеж-6 (1963)

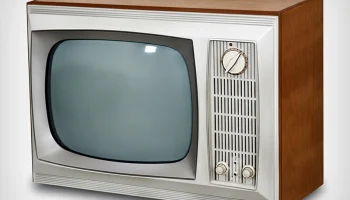

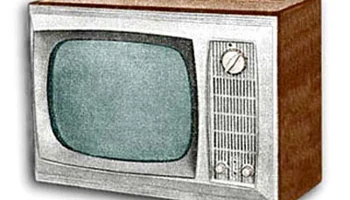

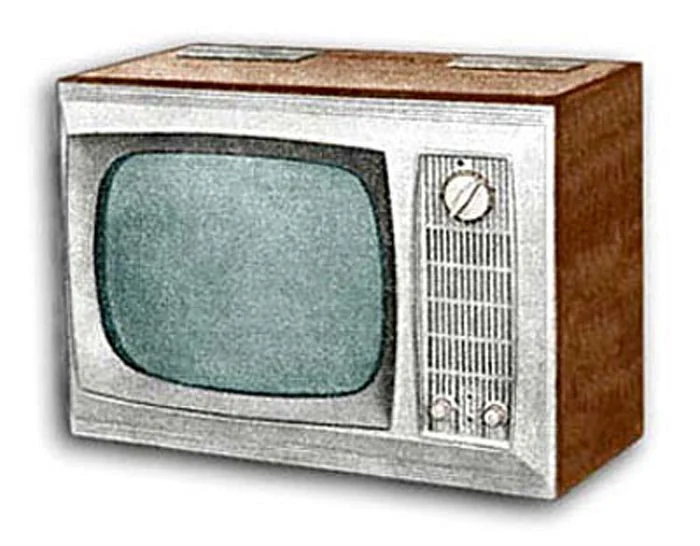

Телевизор «Воронеж-6» (УНТ-35)

Выпущен Воронежским заводом «Электросигнал» осенью 1963 года. Предназначен для замены моделей серии «Воронеж». Выполнен по унифицированной схеме, аналогичной используемой при производстве таких моделей как «Рекорд-64», «Рассвет», «Аэлита», «Снежок», «Весна-3».

Технические характеристики:
— Кинескоп: 35ЛК2Б;
— Количество поддерживаемых каналов: 12;
— Горизонтальная четкость изображения: 400 линий;
— Вертикальная четкость изображения: 500 линий;
— Минимальное число различимых градаций яркости: 8;
— Чувствительность: не менее 200 мкВ на всех каналах;
— Диапазон воспроизводимых звуковых частот: 150–5000 Гц;
— Напряжение питания: 127 или 220 В переменного тока;
— Мощность потребления: 120 Вт;
— Функциональная блочная структура схемы;
— Переключатель каналов типа ПТК-5С обладает высокой надёжностью, низкой потребляемой мощностью и улучшенными параметрами промежуточной частоты.

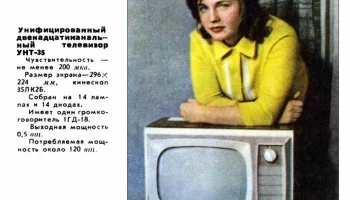

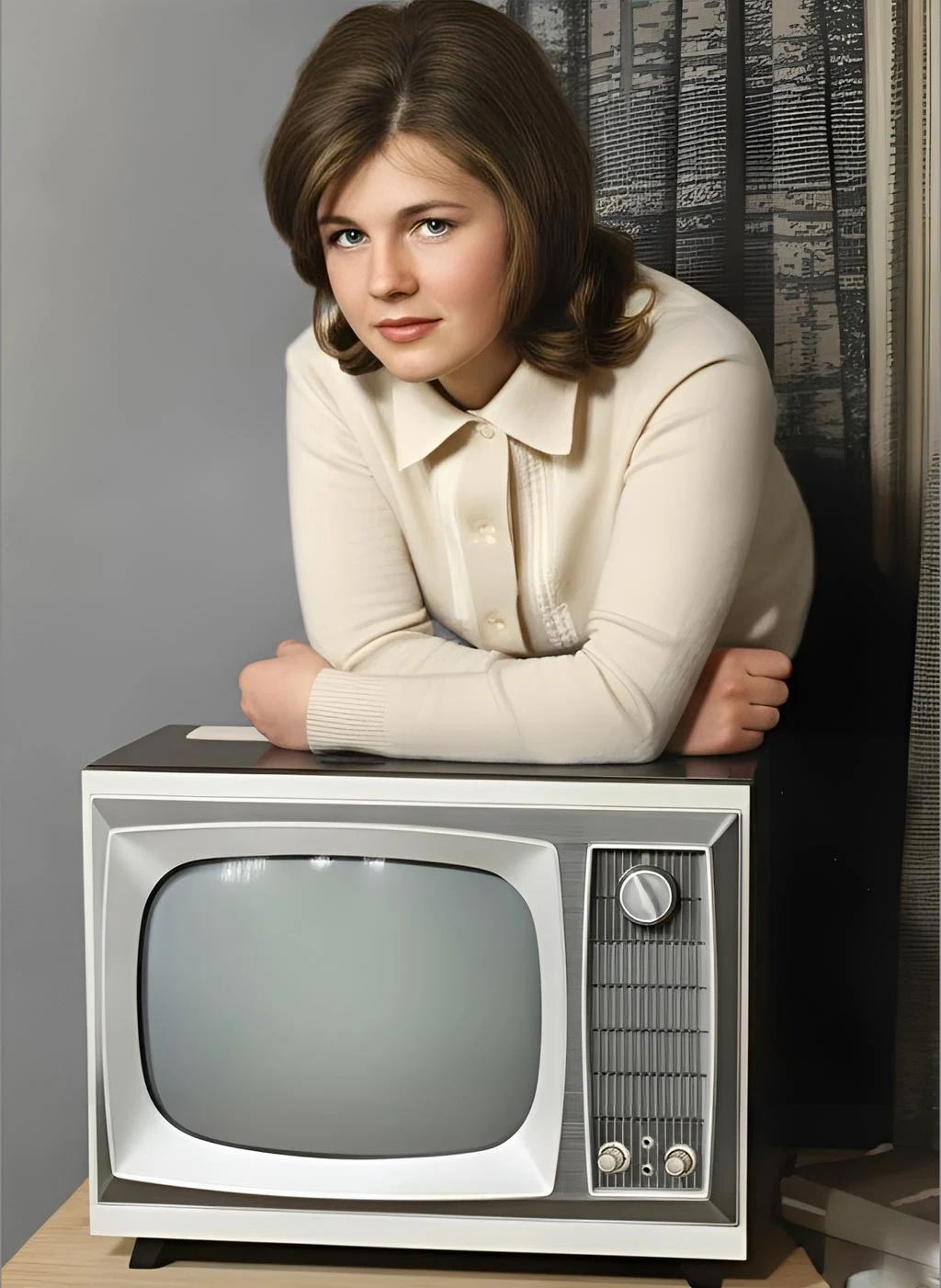

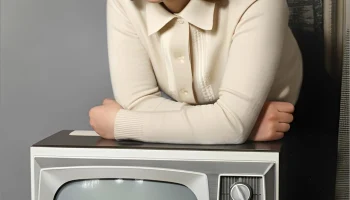

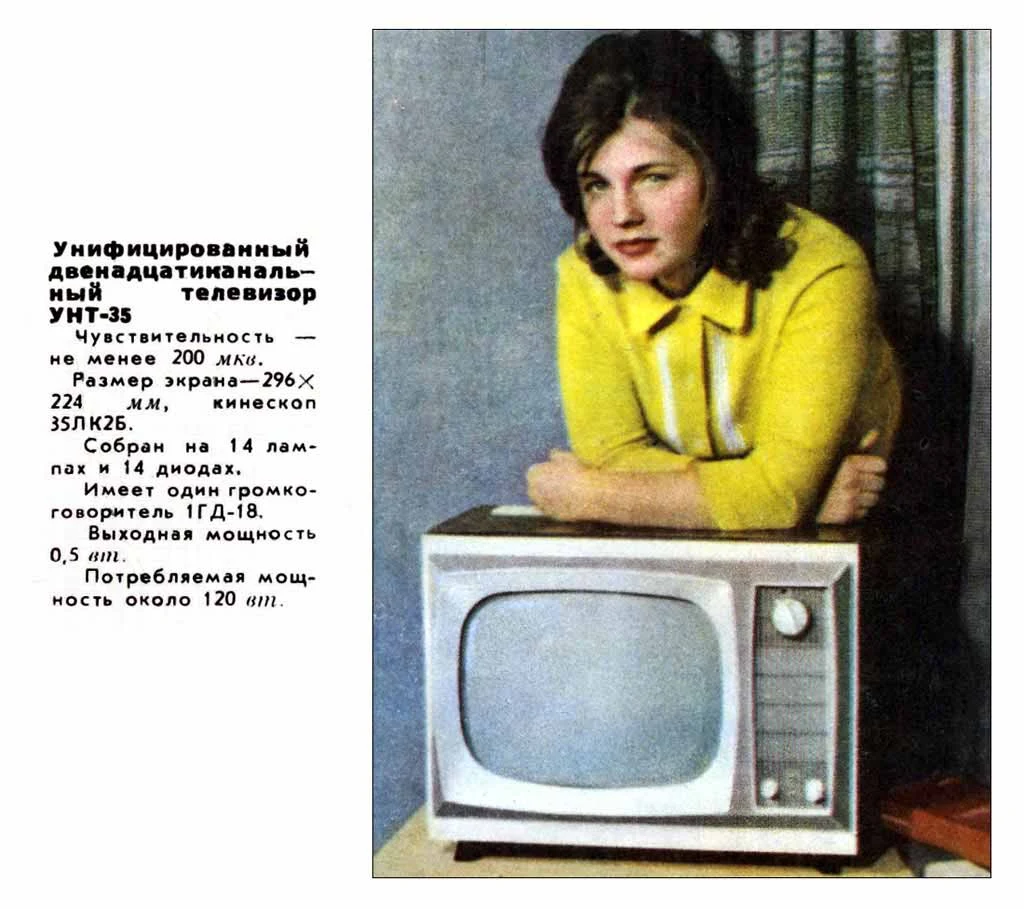

Описание и принципиальная схема устройства были опубликованы в журнале «Радио» №12 за 1963 год. Изображения телевизора улучшены с использованием современных технологий специалистом Олегом Лимоновым.
