Электрон-4/12 (1967)

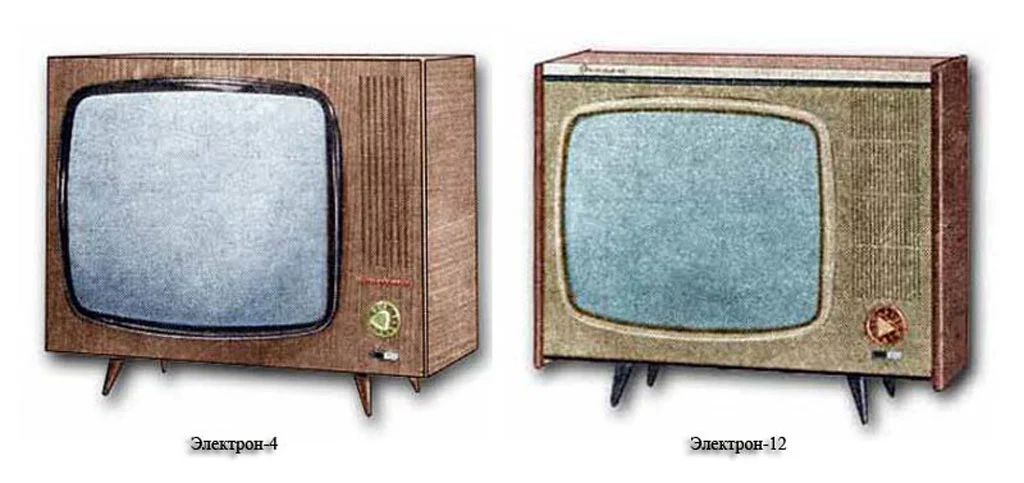

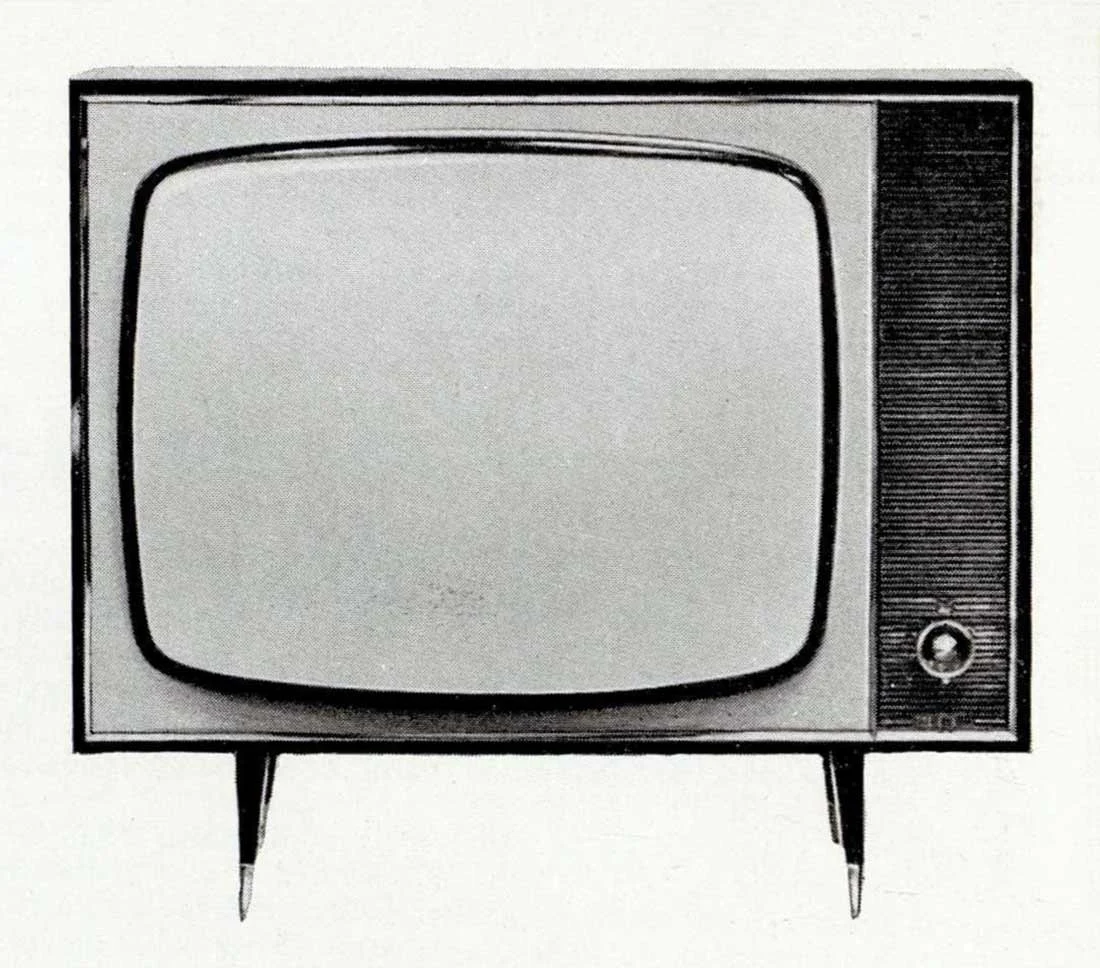

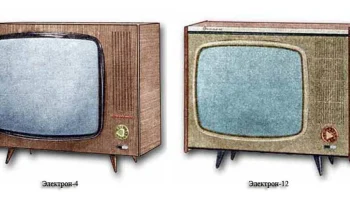

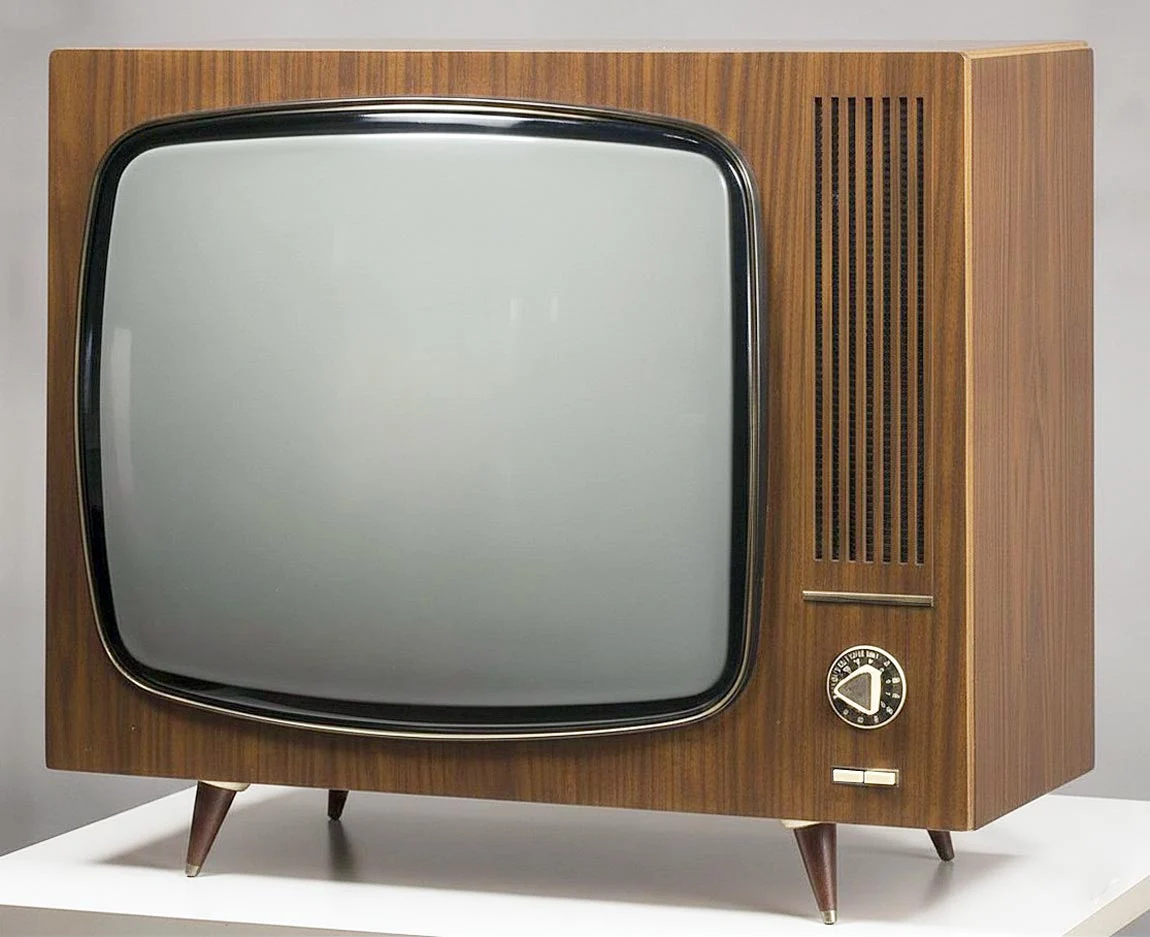

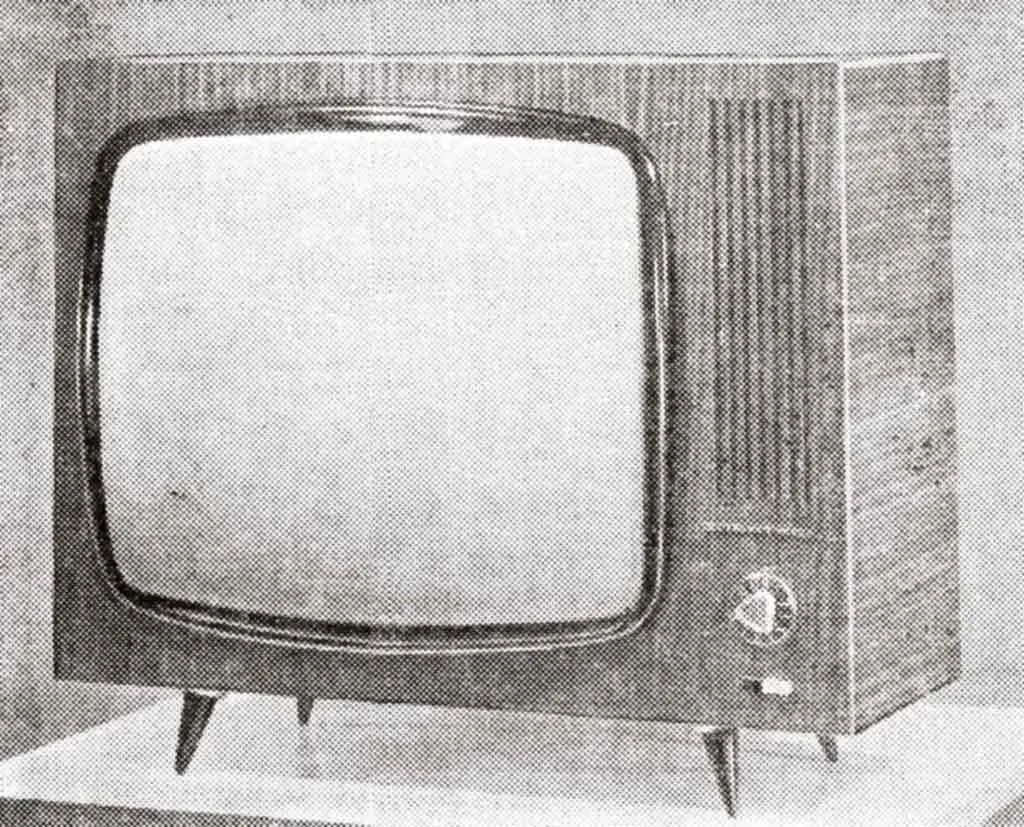

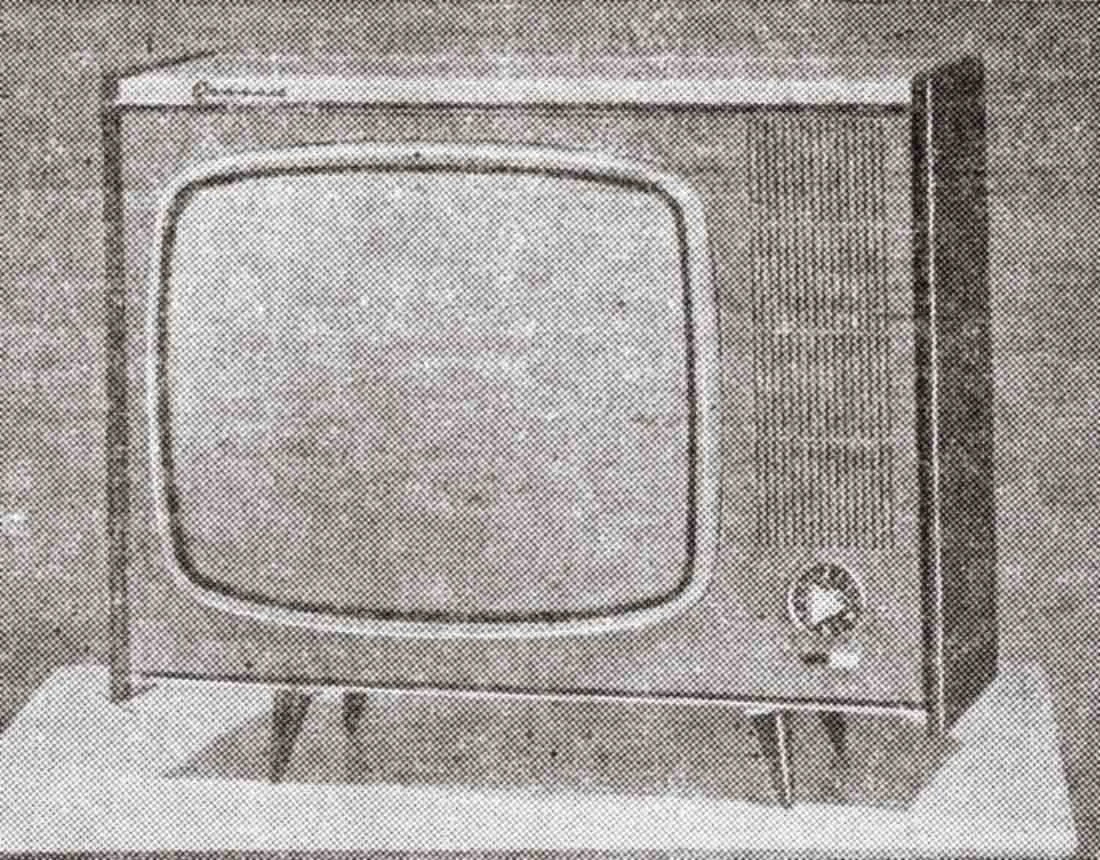

Модели «Электрон-4» и «Электрон-12»

Выпуск моделей черно-белых телевизоров «Электрон-4» и «Электрон-12» был запланирован Львовским телевизионным заводом начиная с октября 1967 года. Данные устройства относятся ко второму классу унифицированных лампово-полупроводниковых аппаратов типов ЛППТ-59 и ЛППТ-47 соответственно.

Технические характеристики:
— Кинескопы: 59ЛК2Б (для ЛППТ-59), 47ЛК2Б (для ЛППТ-47);
— Блок ПТК-З с автоматической подстройкой частоты (АПЧГ);
— Количество радиоламп – 15;
— Транзисторов – 3;
— Тиратрон в схеме.

Отличительные особенности модели ЛППТ-59:
— Усилитель промежуточной частоты звука построен на двух транзисторах типа ГТ313А;
— Предусилитель низкой частоты реализован на базе лампы МП-40А и транзисторе;
— Задающий генератор кадровой развертки выполнен на тиратроне ТХ4Б;
— Выходной каскад кадровой развертки оснащен лампой 6П18П.

Дополнительные функции:
— Возможность подключения пульта дистанционного управления яркостью и громкостью согласно ГОСТу;
— Наличие гнезд для подключения головных телефонов с функцией отключения громкоговорителей;
— Замена анодных предохранителей возможна без снятия задней стенки аппарата.

Преимущества новых моделей:
— Снижение потребляемой мощности по сравнению с предшественниками УНТ-47/59;
— Повышение надежности устройств.

Несмотря на планы выпуска, данные модели так и не поступили в серийное производство. Вместо них с октября 1967 года начали производить аппараты серии «Электрон-2», «Огонёк-2» с типом унификации УЛППТ-47/59-1.
