Квант (1973)

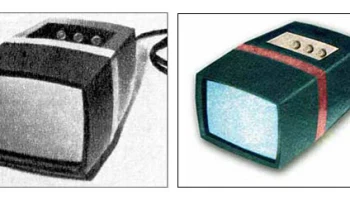

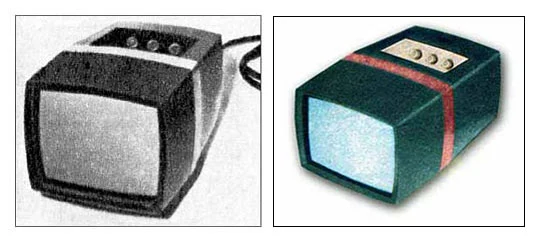

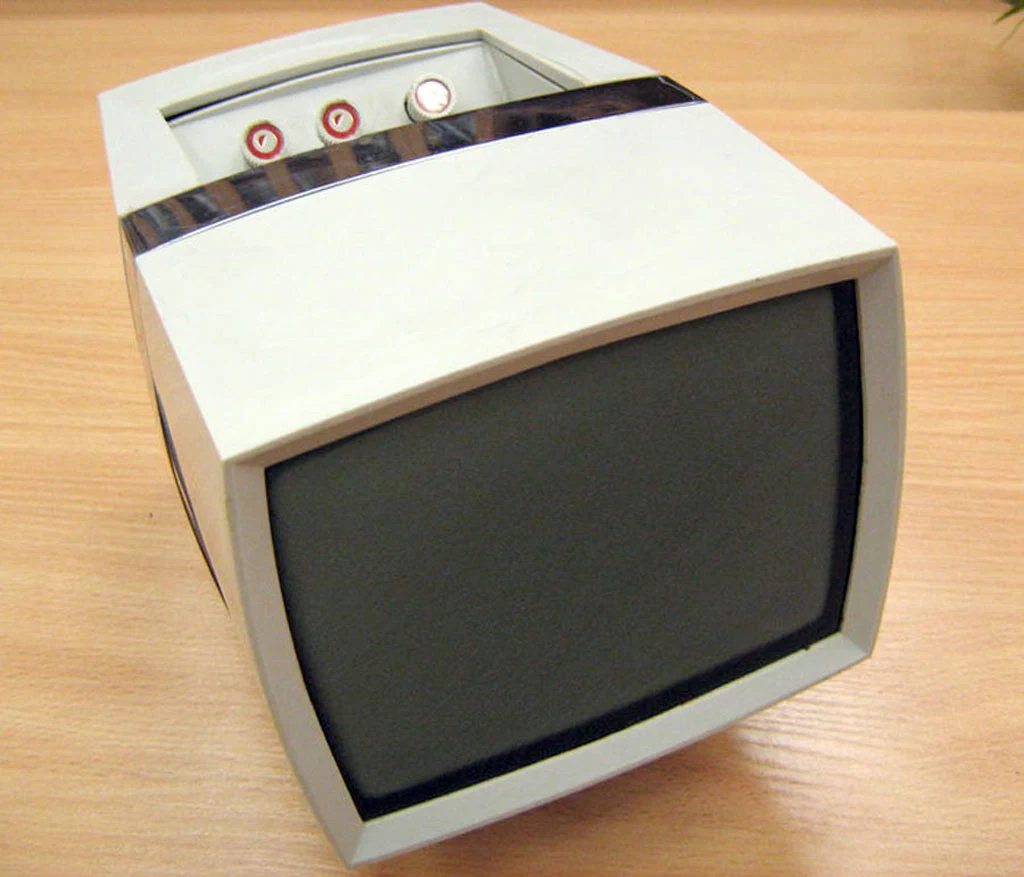

Телевизионная приставка «Квант» (1973 г.)

Описание:
— Разработана и выпущена Львовым заводом кинескопов в 1973 году.
— Предназначена для дополнения изображения и звука при работе с основным телевизором второго класса.
— Основана на схеме телевизора «Электроника ВЛ-100».
— Допускает удаление на расстояние до 12 м от основного устройства.

Технические характеристики:
— Тип кинескопа: 16ЛК1Б.
— Размер экрана: 103x125 мм.
— Разрешающая способность: 350 линий.

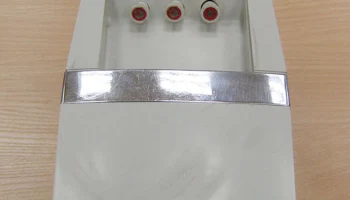

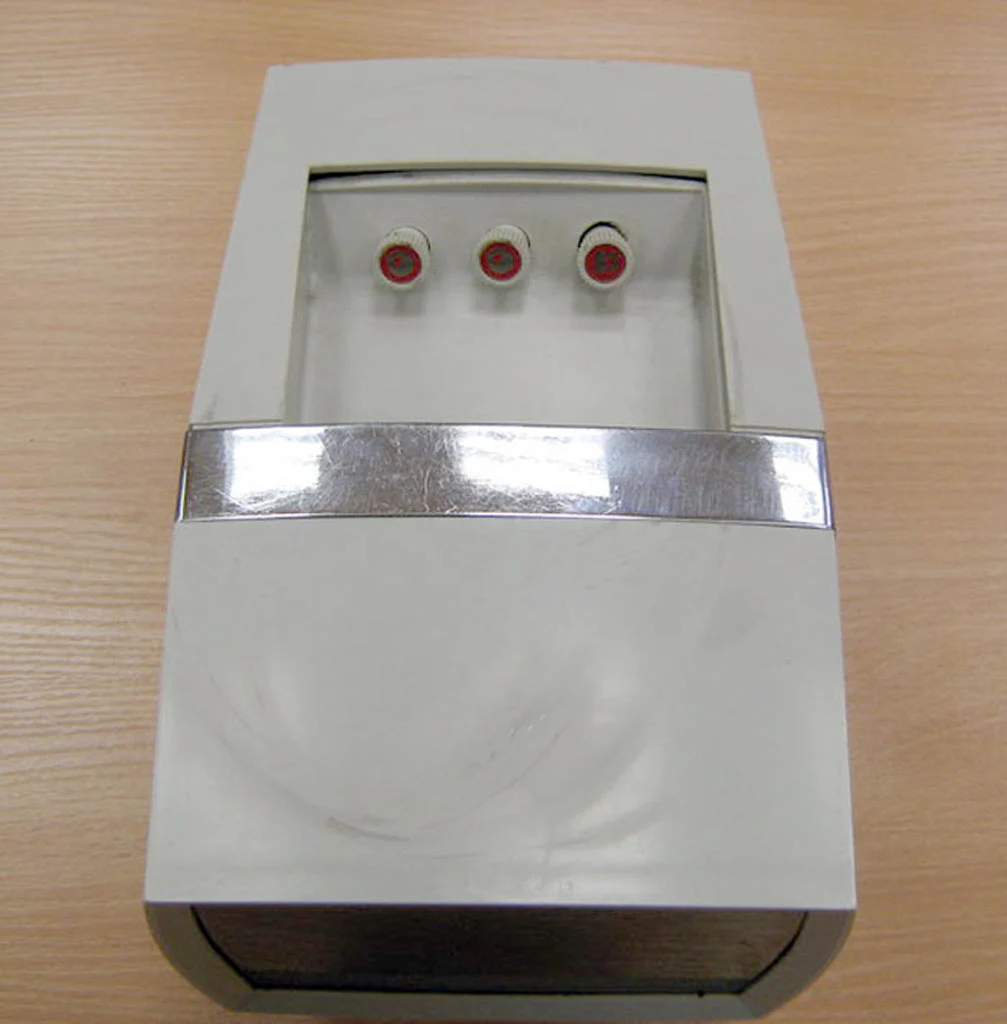

— Регуляторы: громкость, контрастность, яркость.
— Выключатель питания.
— Источник питания: силовой трансформатор телевизора через выпрямитель.
— Потребляемая мощность: 5 Вт.

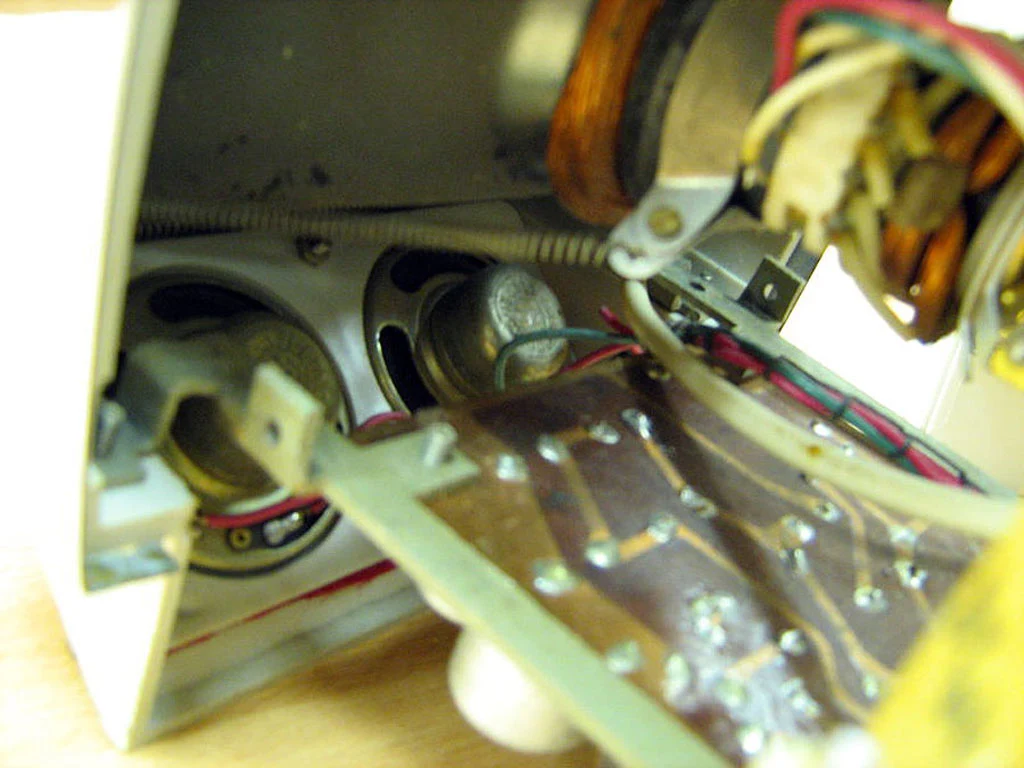

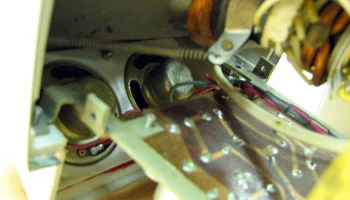

— Громкоговорители: один тип 0,25ГД-10 либо два типа 0,5ГД-30.
— Габариты: 156x146x210 мм.
— Вес: 3,85 кг.
— Стоимость: 60 рублей.

Дополнительно:

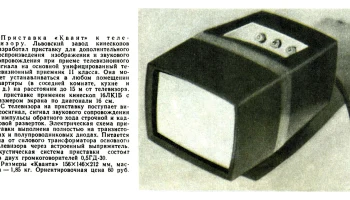

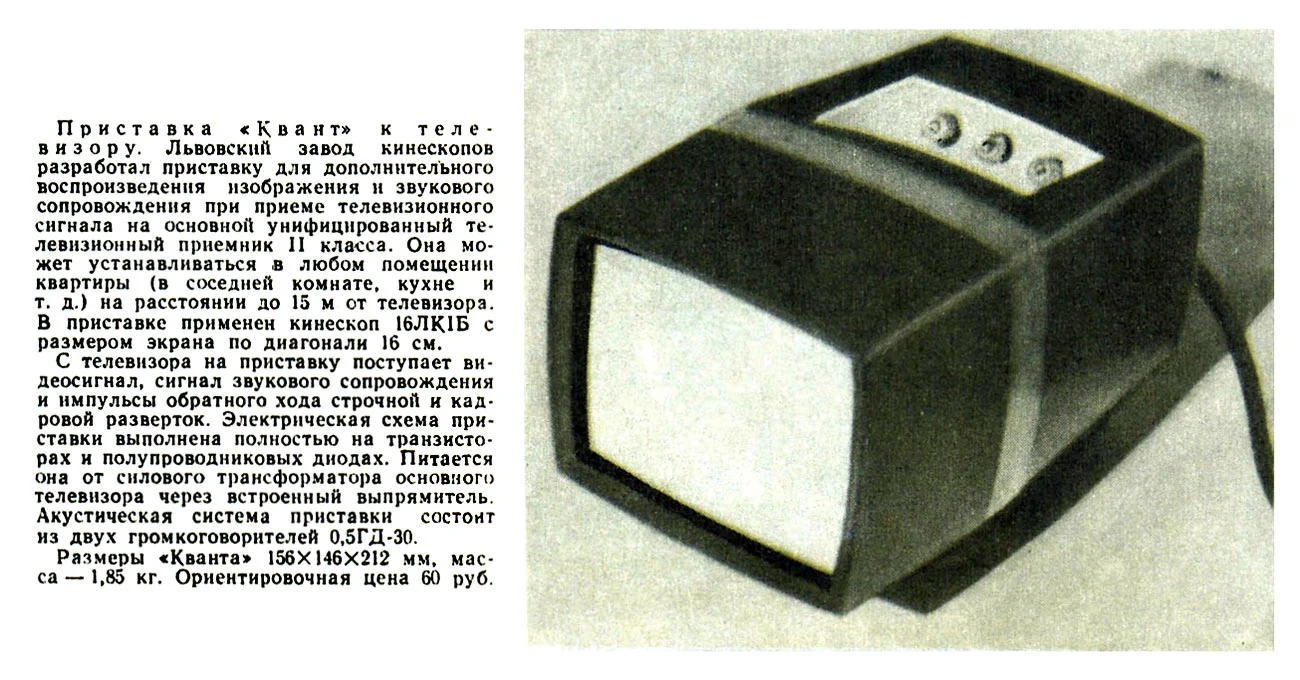

Подробнее ознакомиться с электрической схемой можно в журнале «Радио», номер 9 за 1975 год.
