ВЭФ-101-стерео (1977)

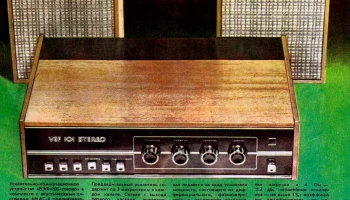

Усилитель «ВЭФ-101-стерео»

Год выпуска: 1977
Производитель: Государственный электротехнический завод «ВЭФ»

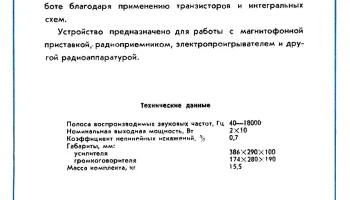

Технические характеристики:
— Тип устройства: усилитель стереофонический
— Количество транзисторов: 24 шт.
— Количество диодов: 12 шт.
— Интегральные микросхемы: 6 шт.

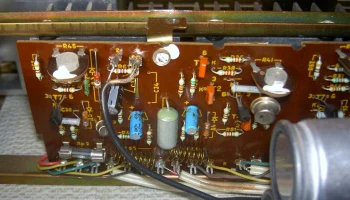

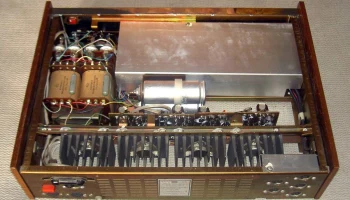

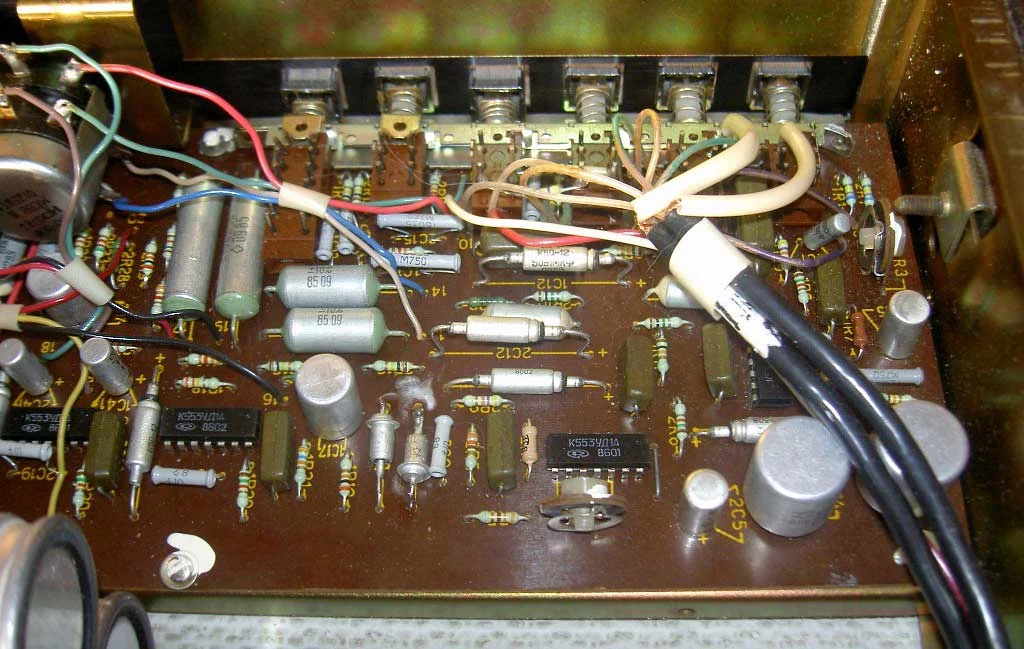

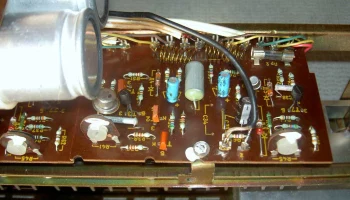

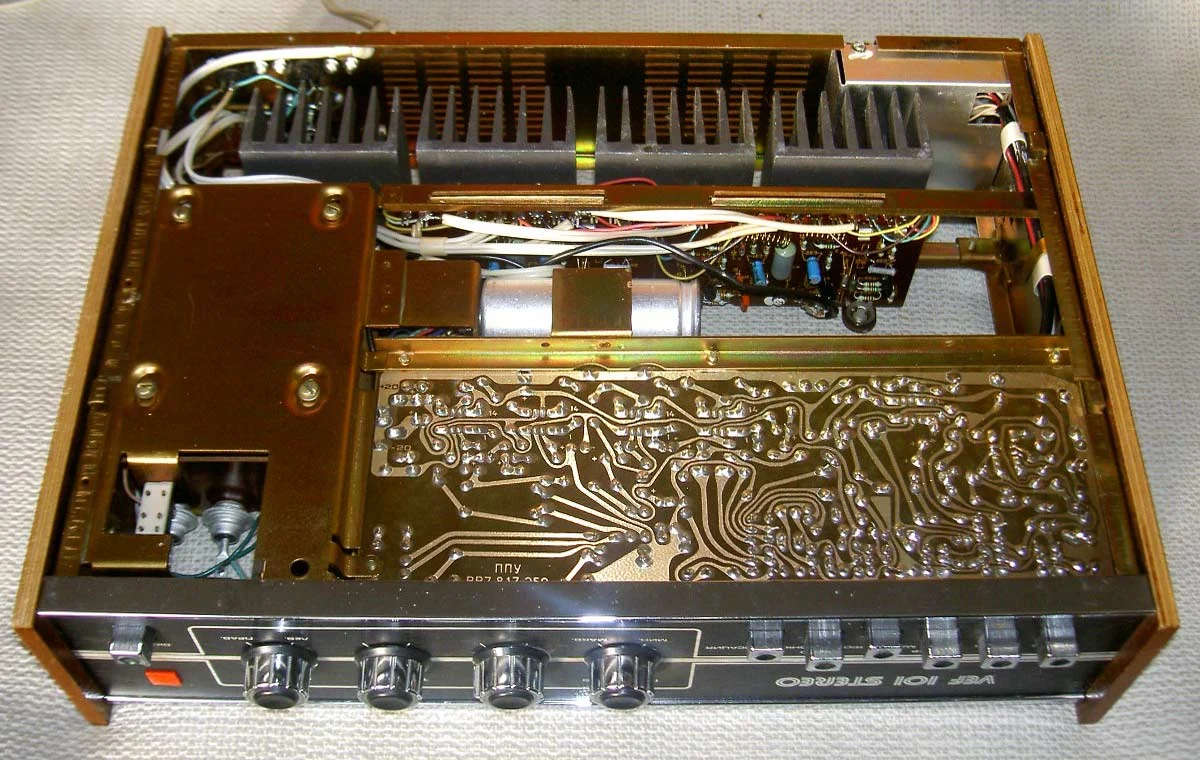

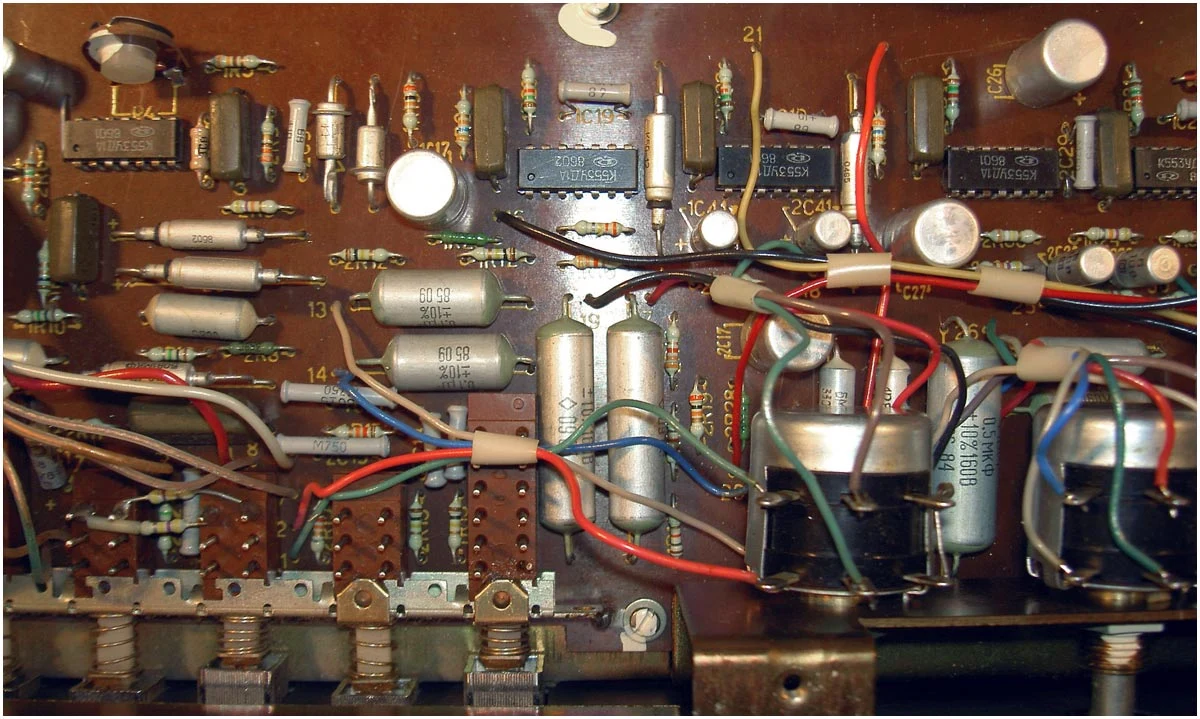

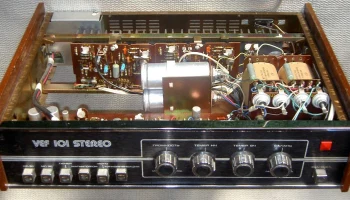

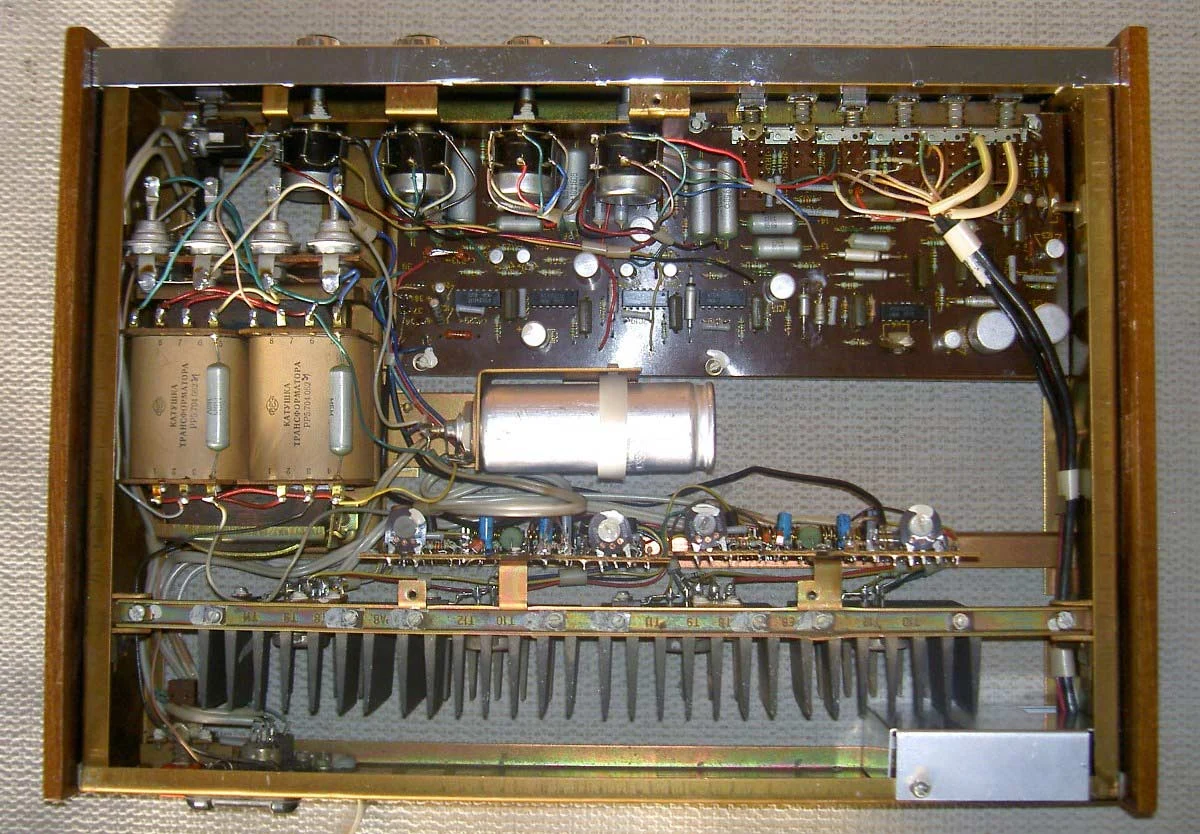

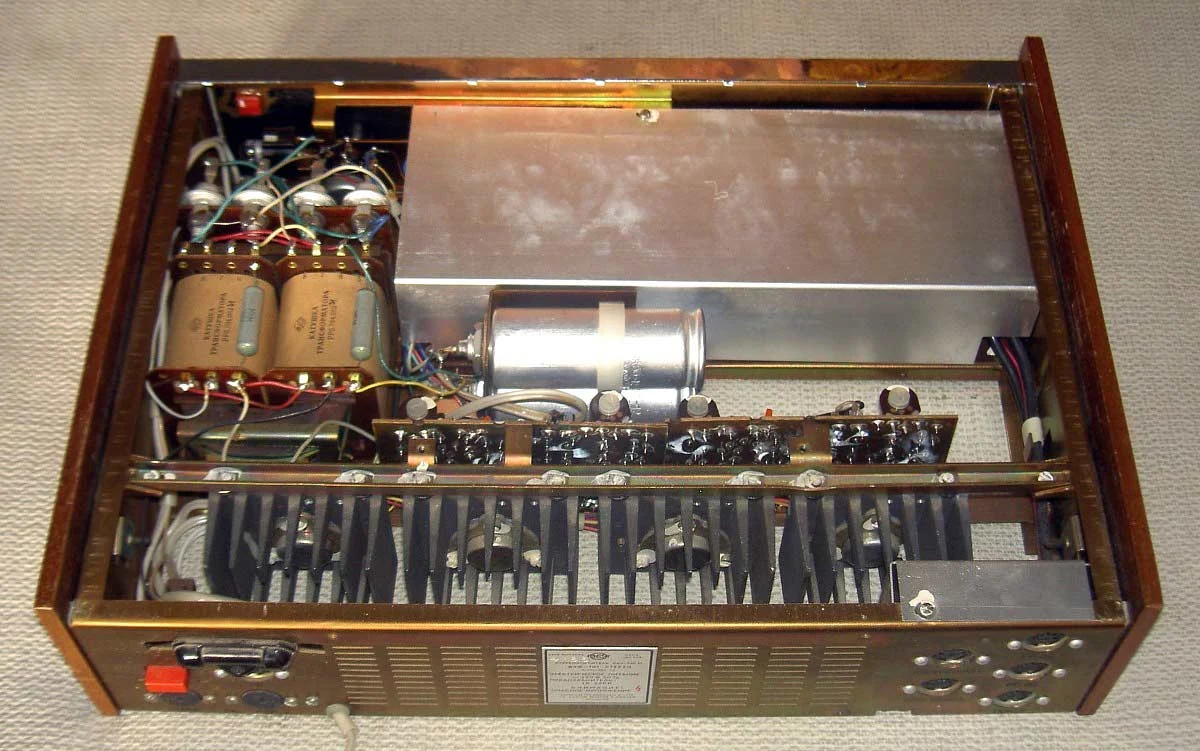

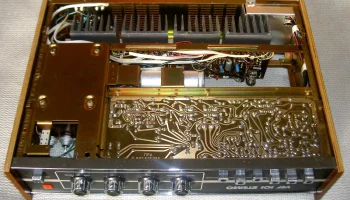

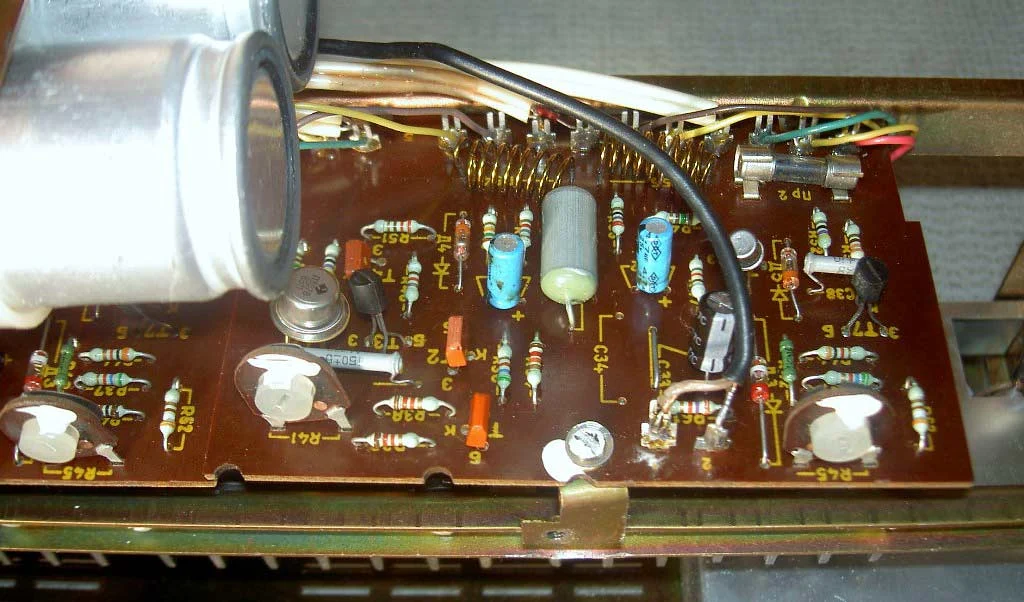

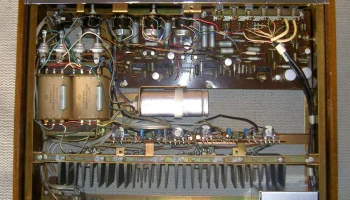

— Блоки: предварительный усилитель (ПУ), усилитель мощности (УМ), блок питания (стабилизированный)
— Выходная мощность: номинально 2x10 Вт
— Диапазон частот: 40–18000 Гц (неравномерность АЧХ ±5 дБ)
— Потребляемая мощность: 75 Вт
— Размеры: 386×290×100 мм
— Вес: 6 кг

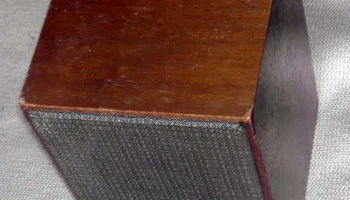

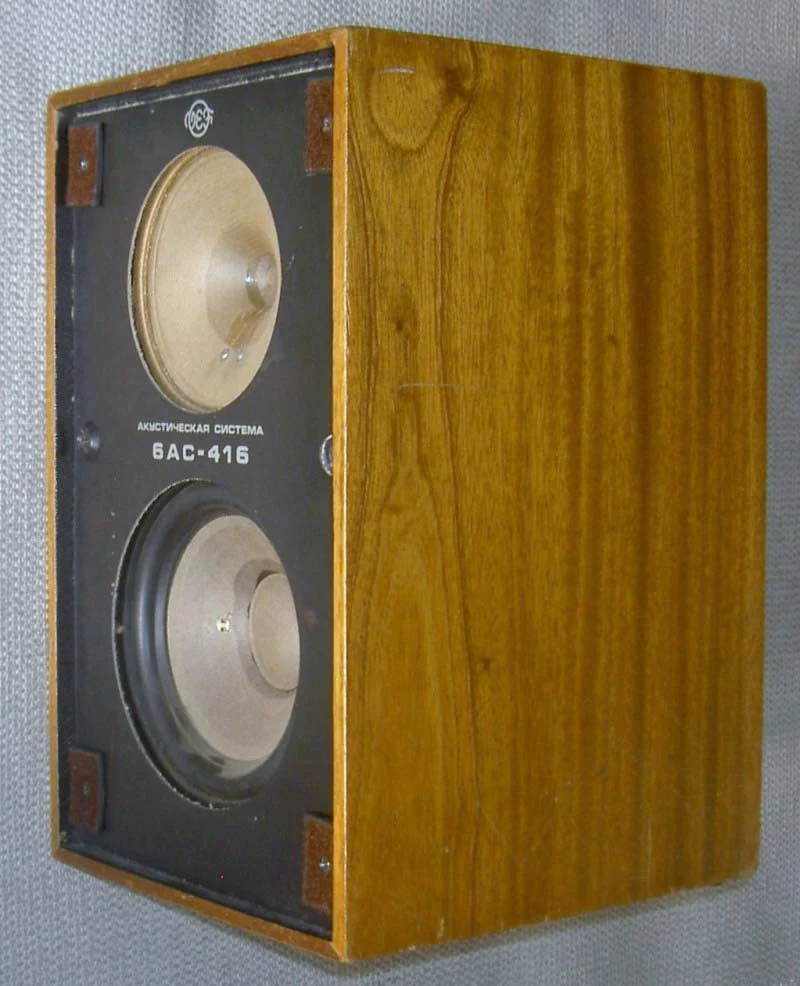

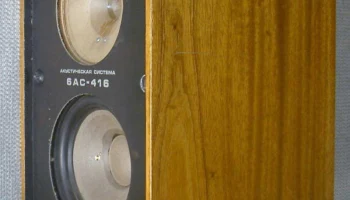

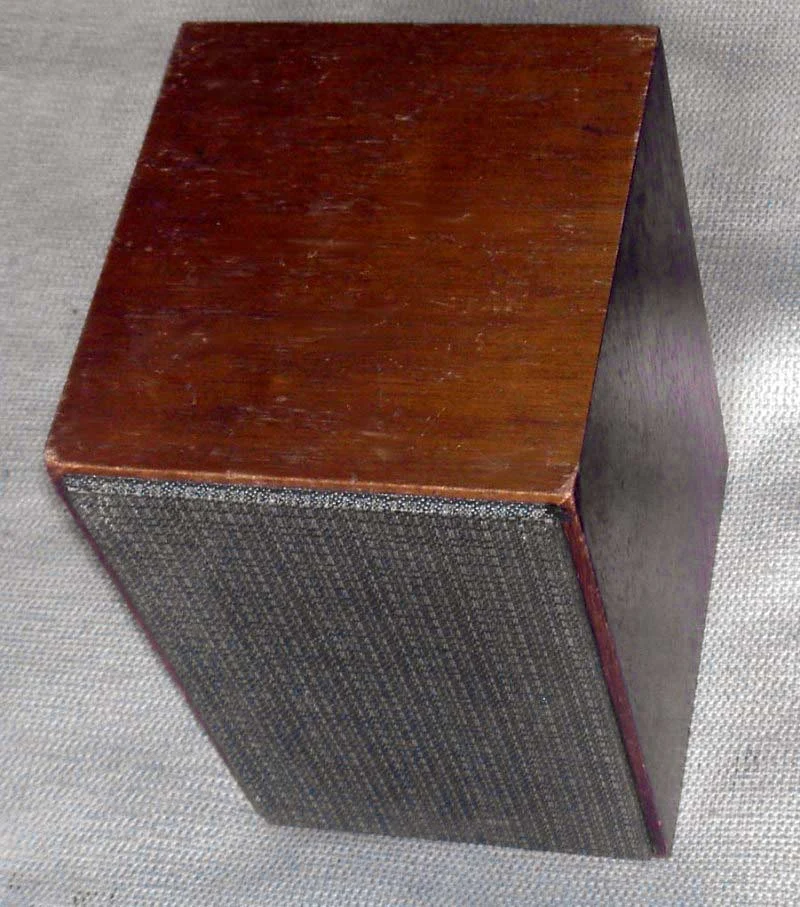

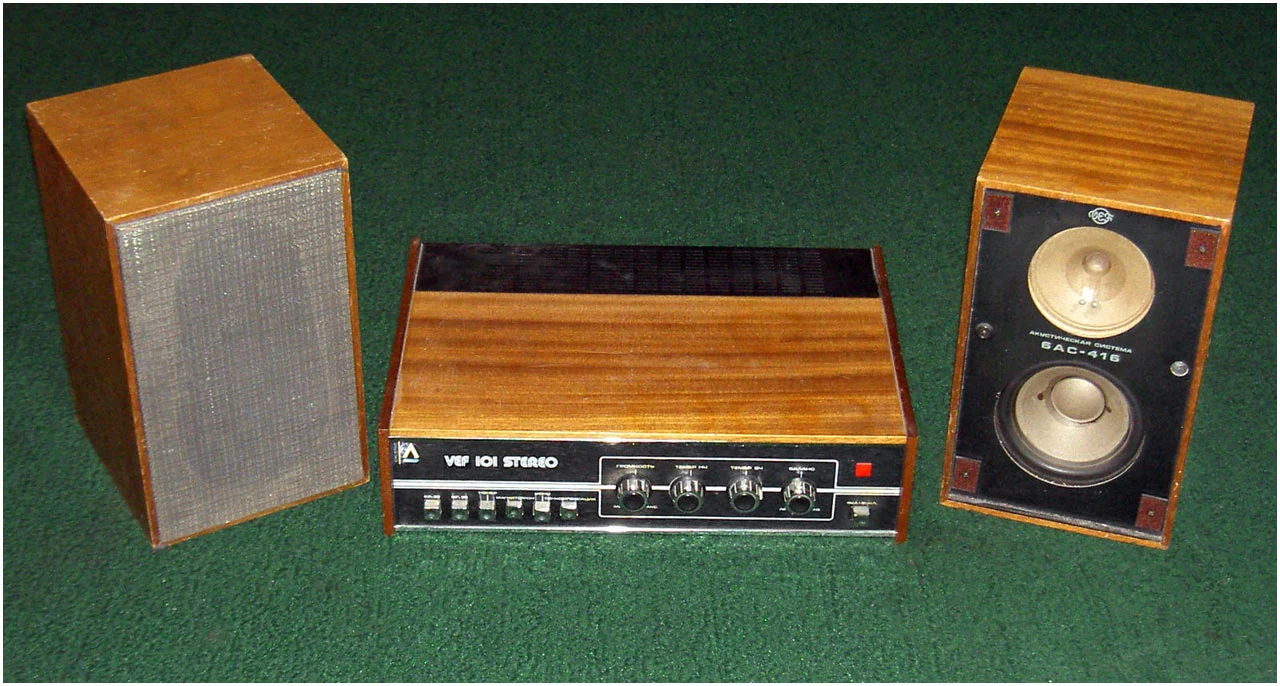

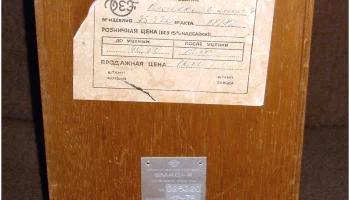

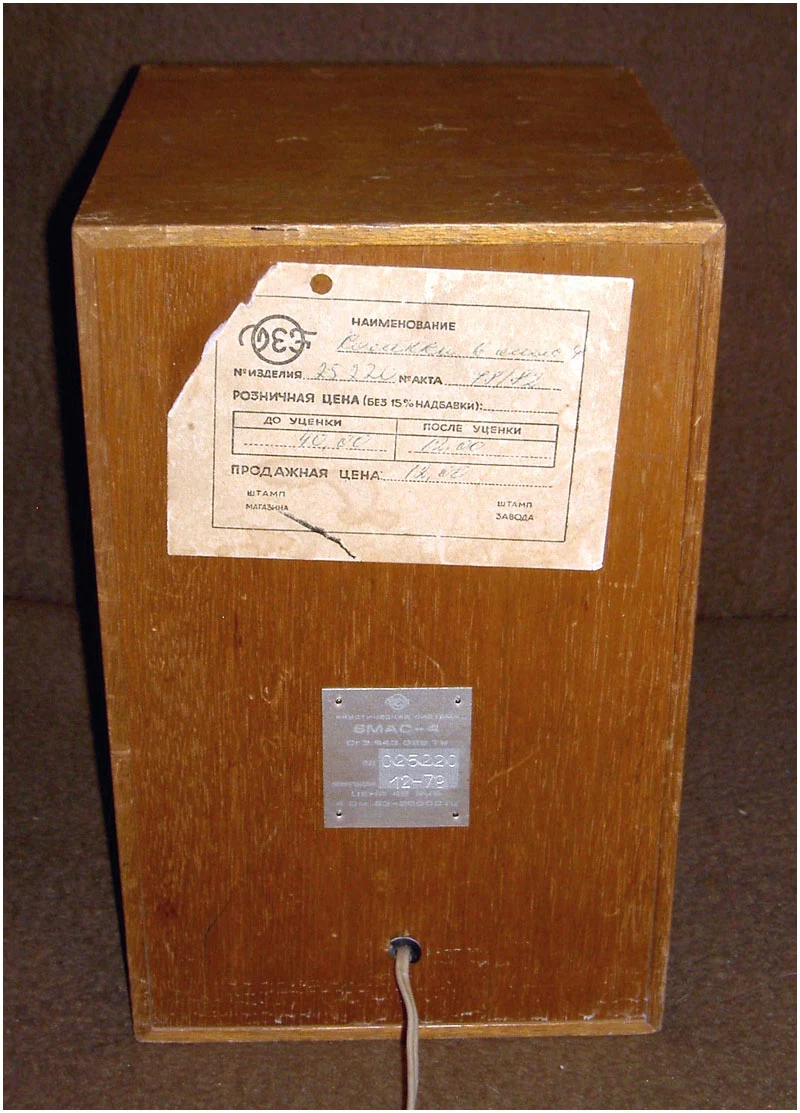

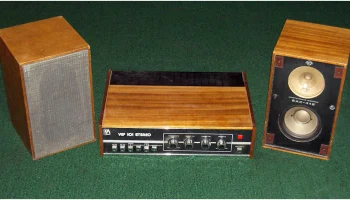

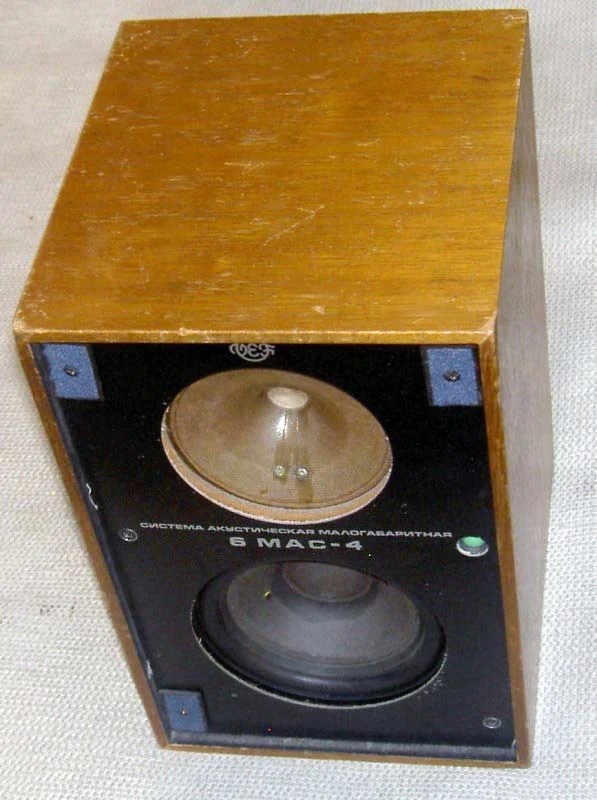

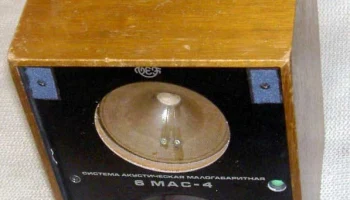

— АС в комплекте: 6МАС-4 (размеры: 174×280×190 мм, масса: 4,2 кг)

Особенности конструкции:

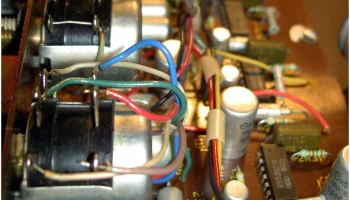

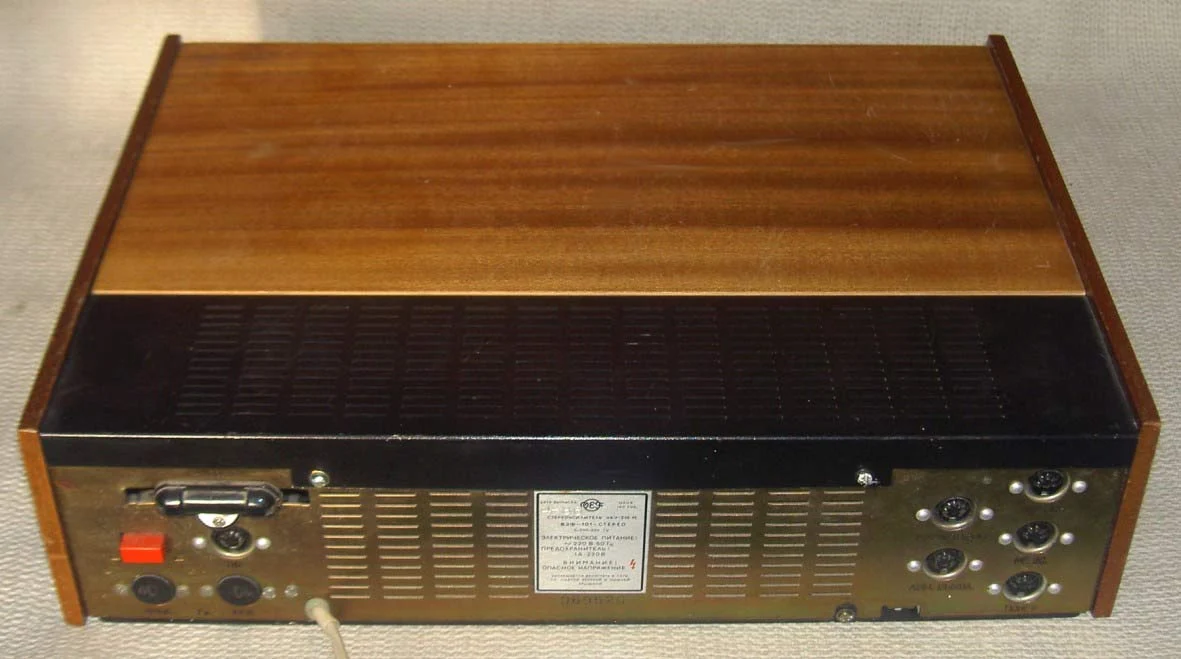

— Линейный выход оборудован разъемом
— Возможность подключения магнитной записи через переключатель и регулятор громкости

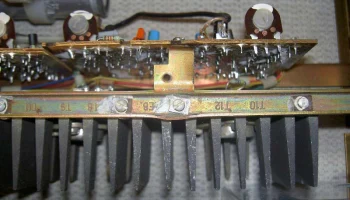

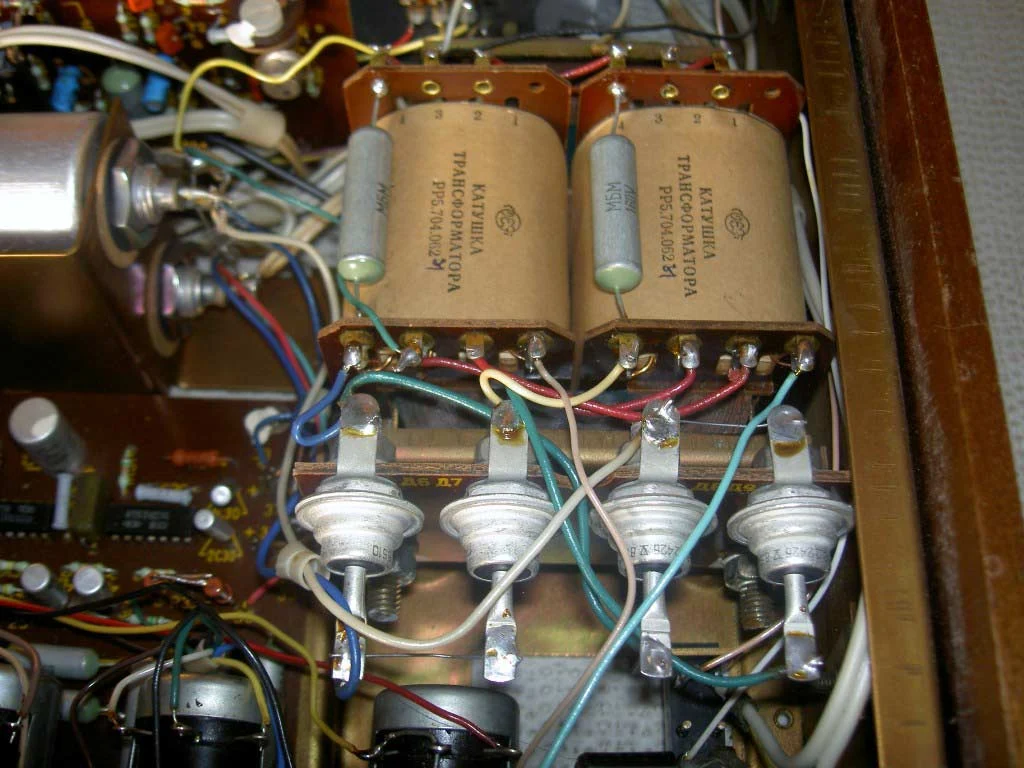

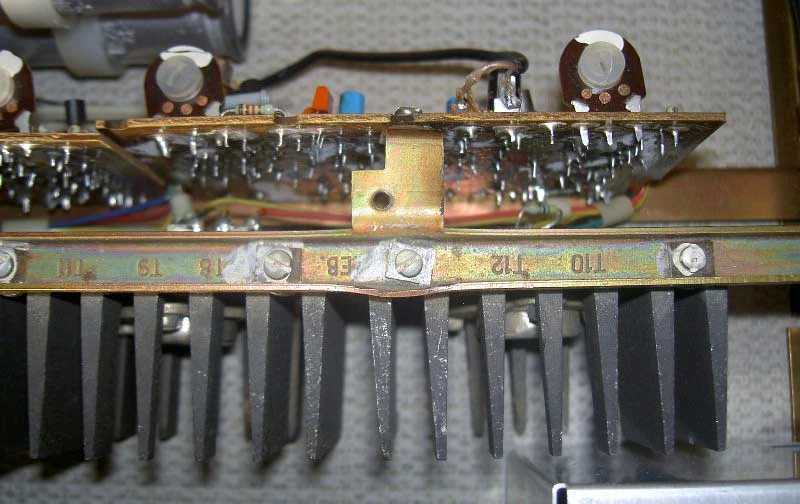

— Защита транзисторов УМ от перегрузок и короткого замыкания

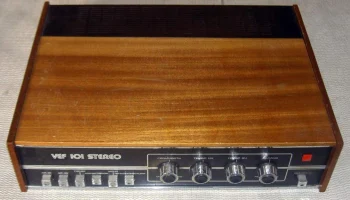

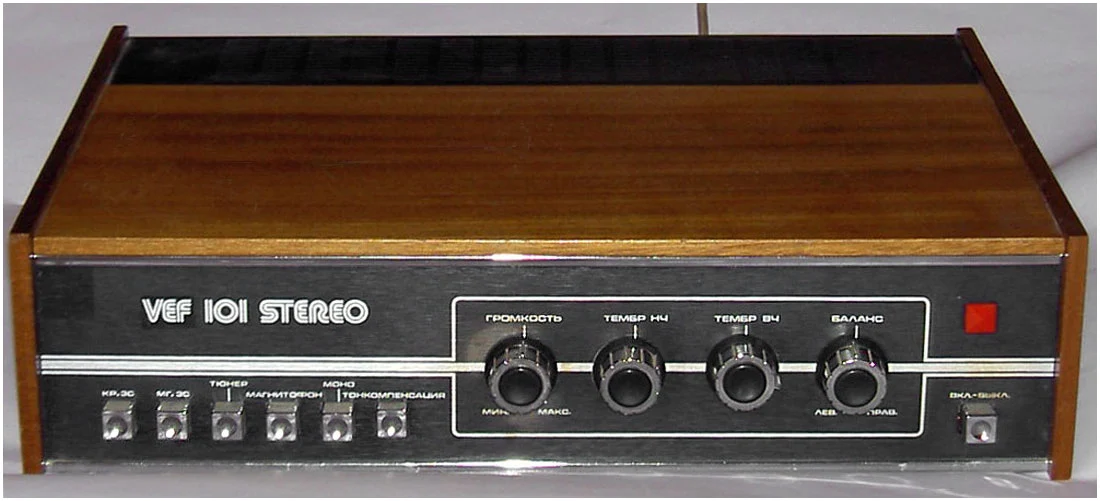

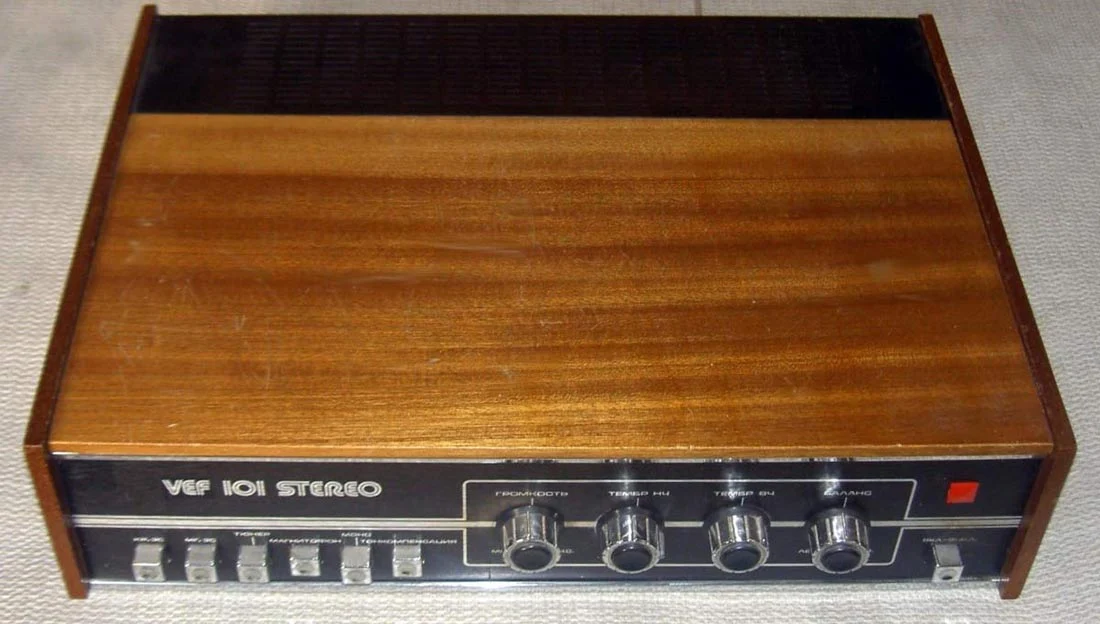

— Управление вынесено на переднюю панель
— Поддержка акустических систем и стереотелефонов
— Подключение звукоснимателей магнитоэлектрического и пьезокерамического типов

Модификации и документация:
— Выпускался в нескольких модификациях

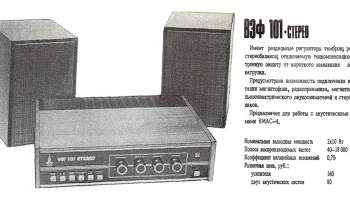

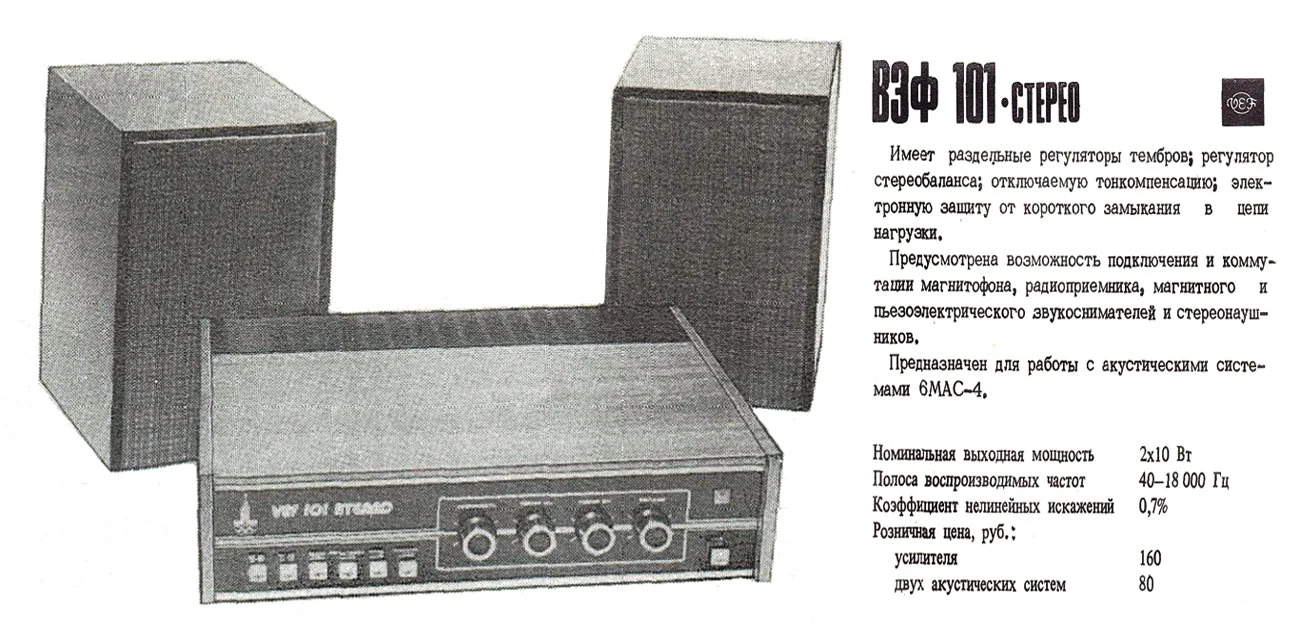

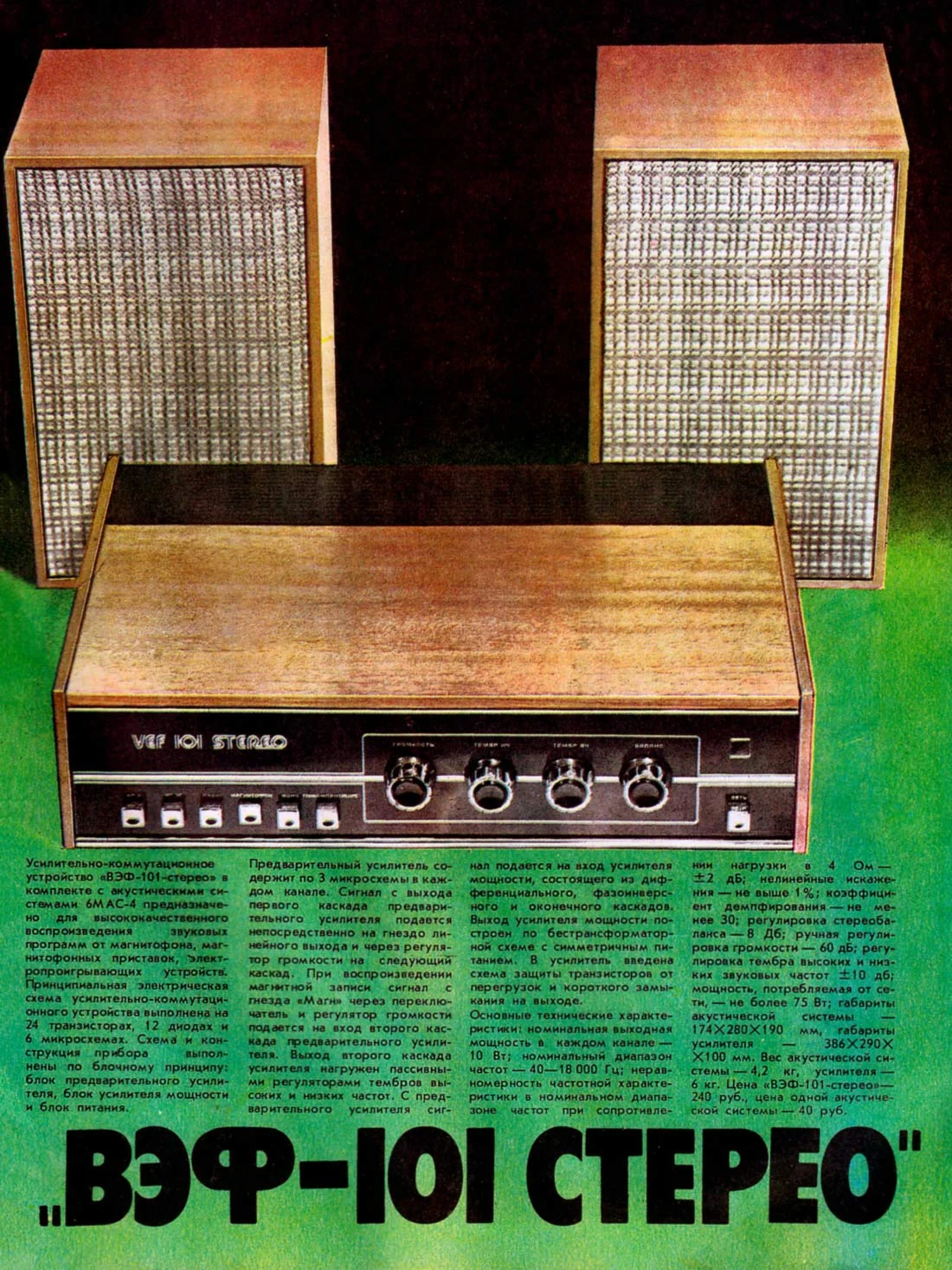

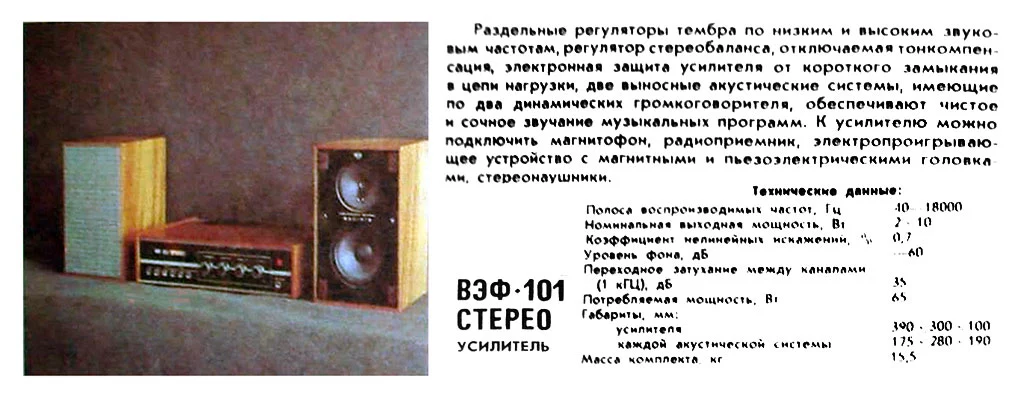

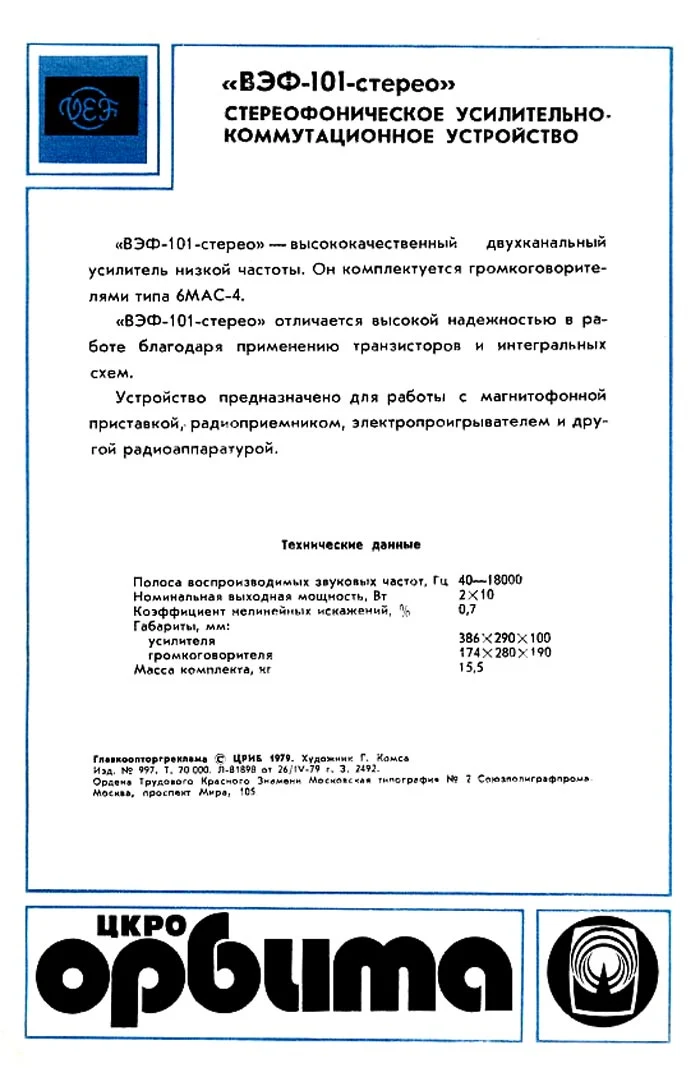

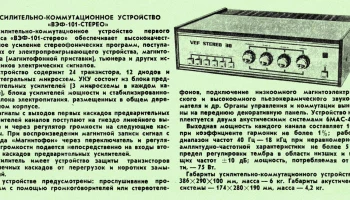

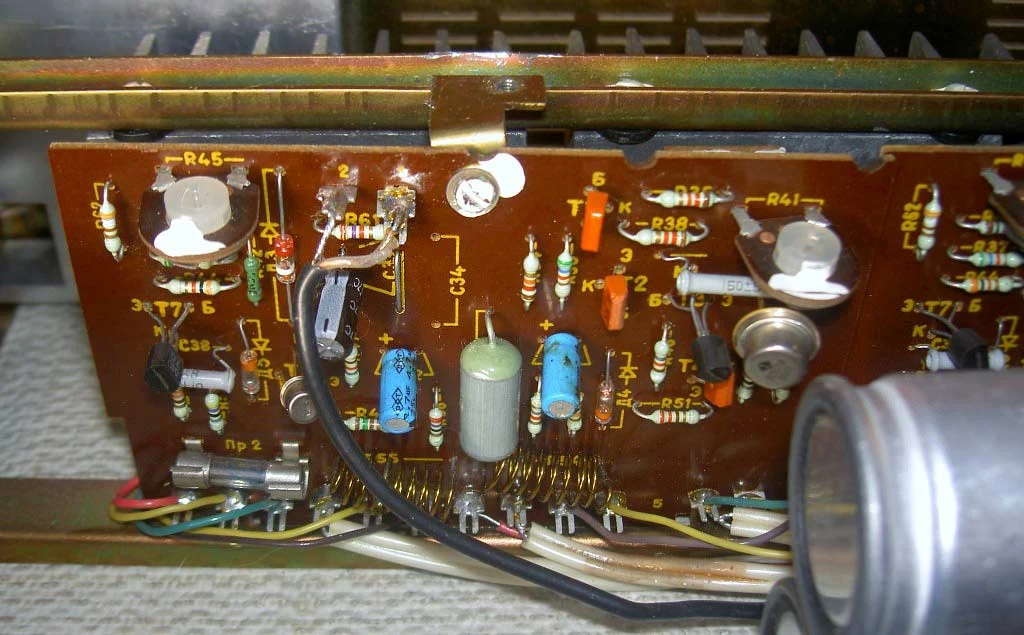

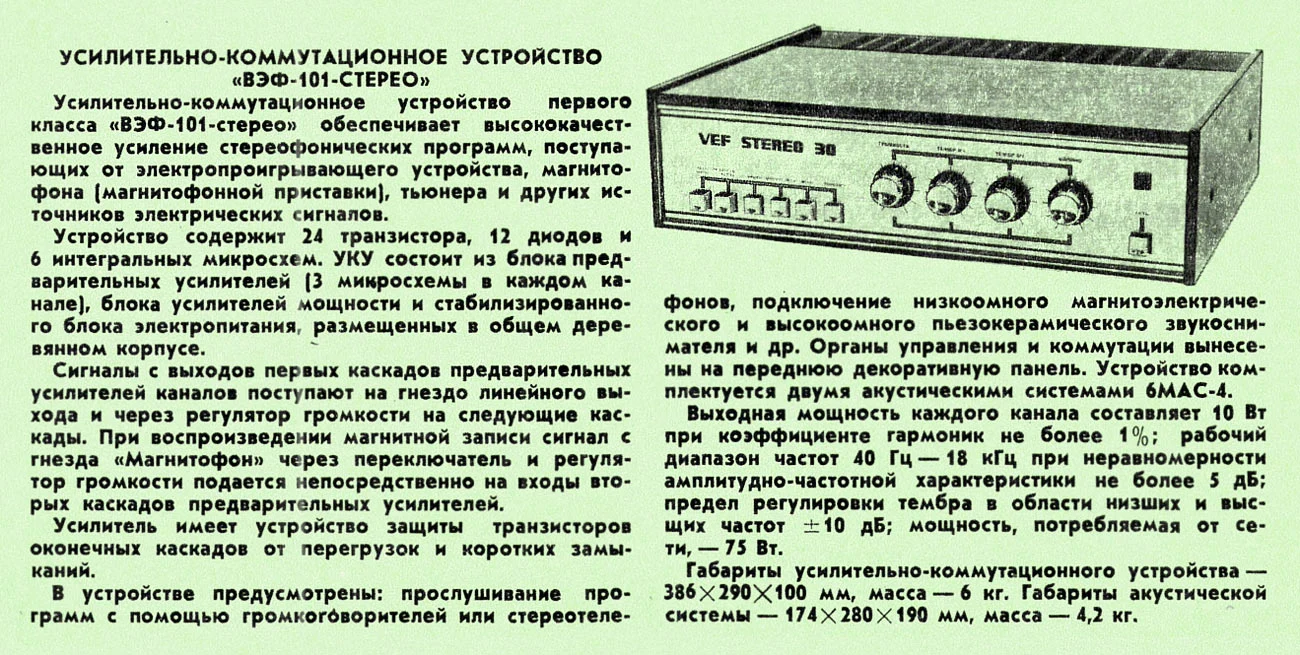

— Имеются рекламные материалы, инструкции по эксплуатации и ремонту, схема электрическая, фото автора – Р.Р. Аустерса
