УК-50 (1947)

## Радиоузел УК-50

### Основные сведения

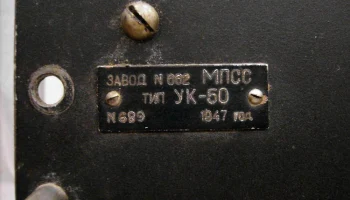

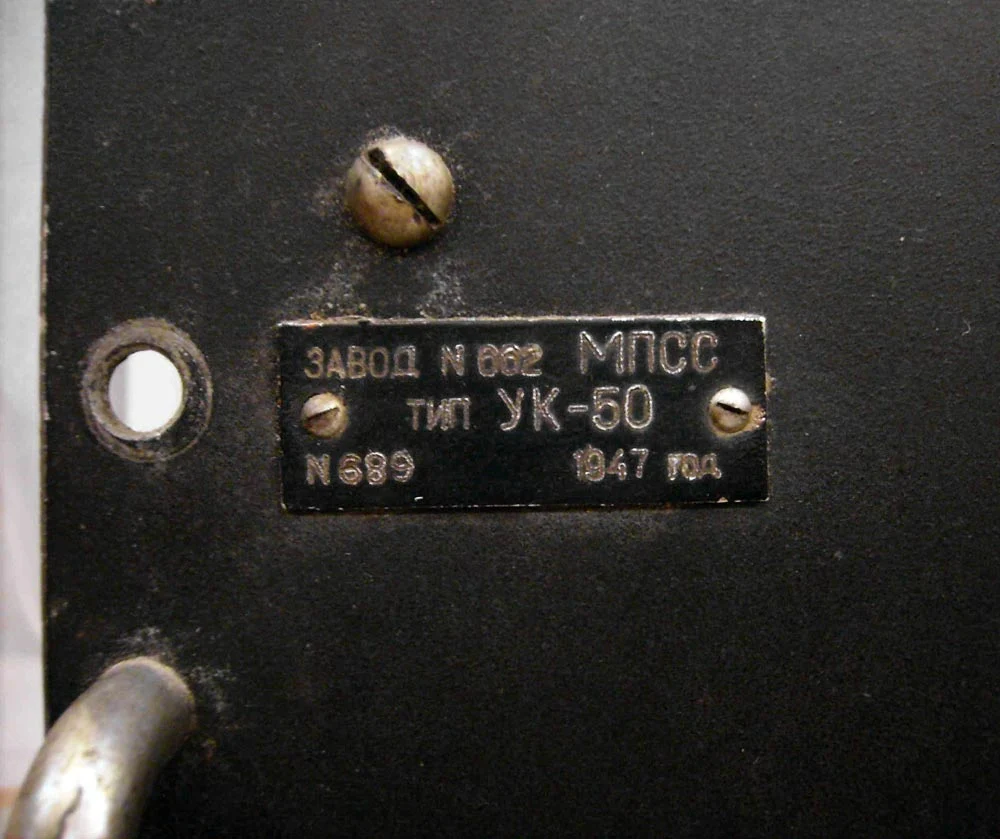

Производство радиоузла «УК-50» началось в 1947 году на заводе № 662 МПСС Министерства промышленности средств связи.

### Назначение и область применения
Радиоузел предназначен для трансляции центрального радиовещания, ведения передач из местной студии и воспроизведения грампластинок. Может использоваться в небольших радиотрансляционных узлах местного назначения (школы, клубы, колхозы и другие учреждения).

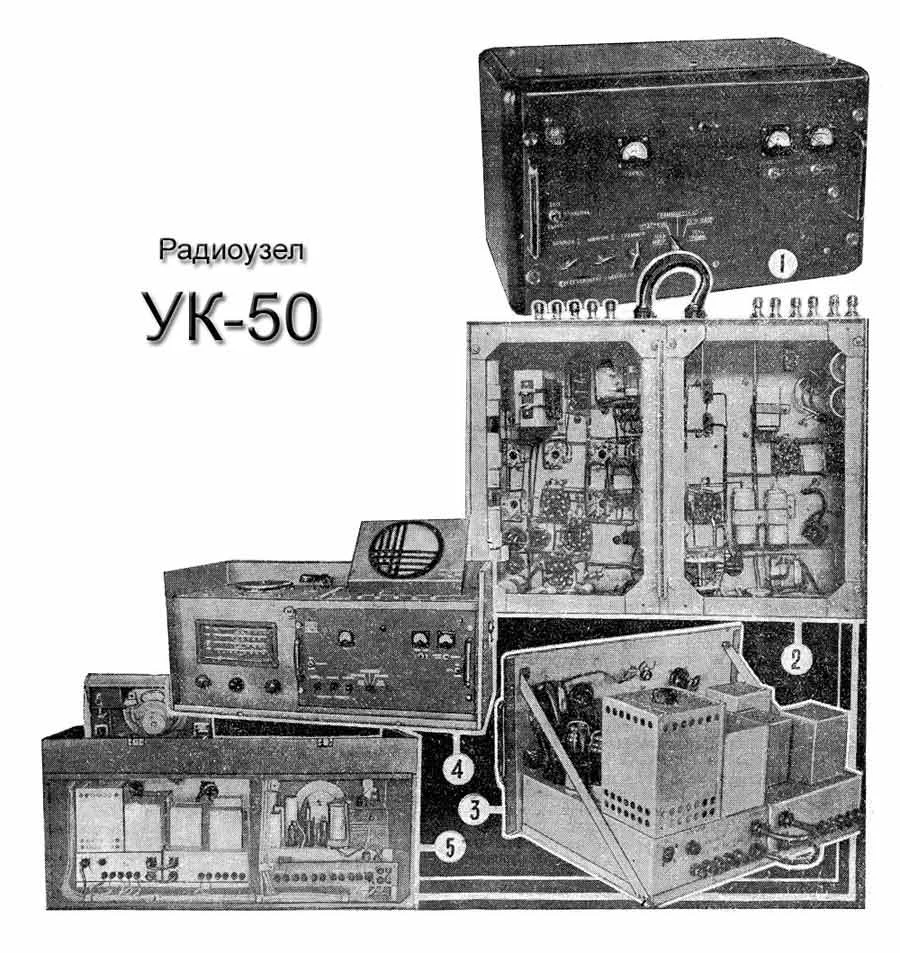

### Конструкция и комплектация
Установка выполнена в металлическом кожухе с съёмной крышкой. Размеры устройства составляют 1000×500×500 мм. Включает следующие компоненты:

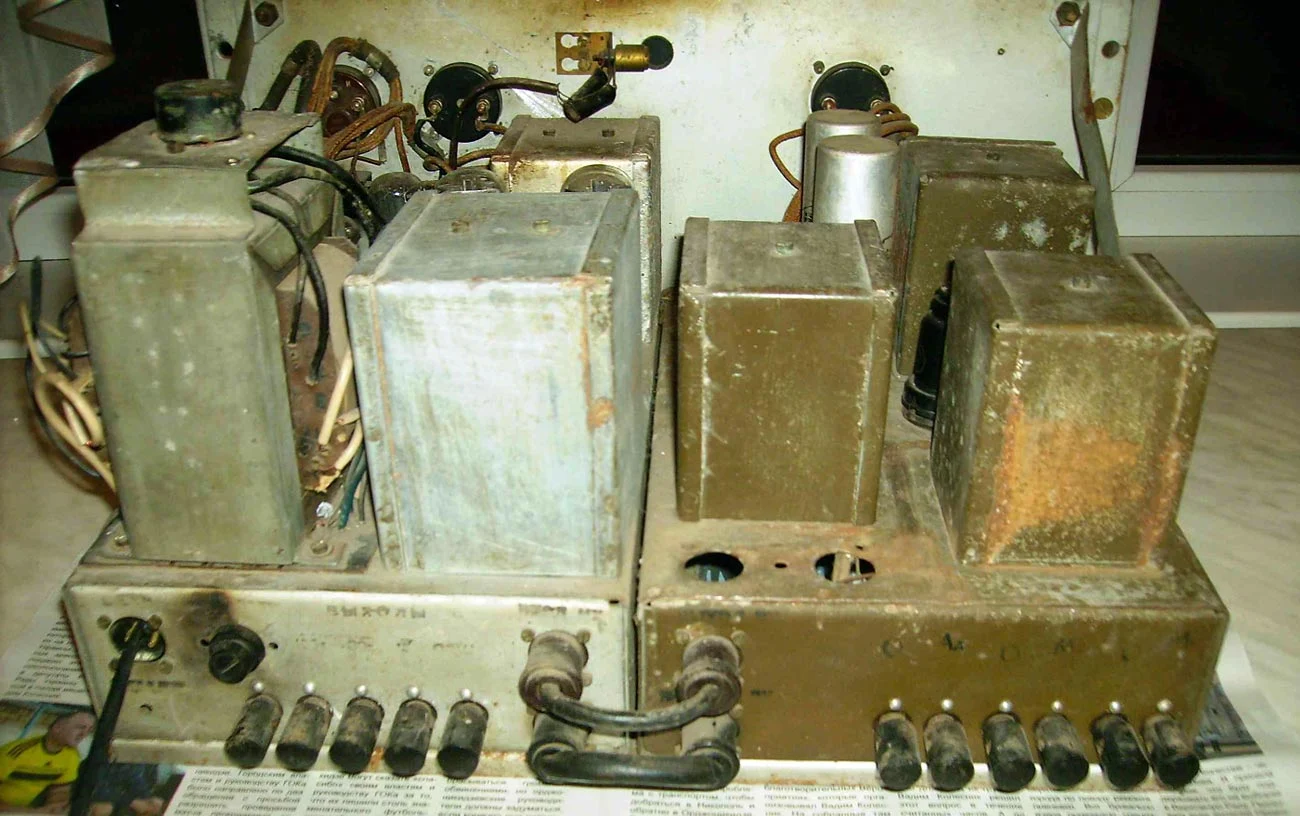

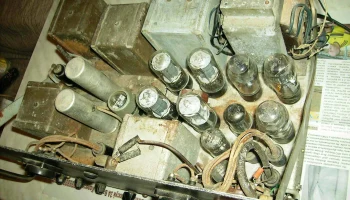

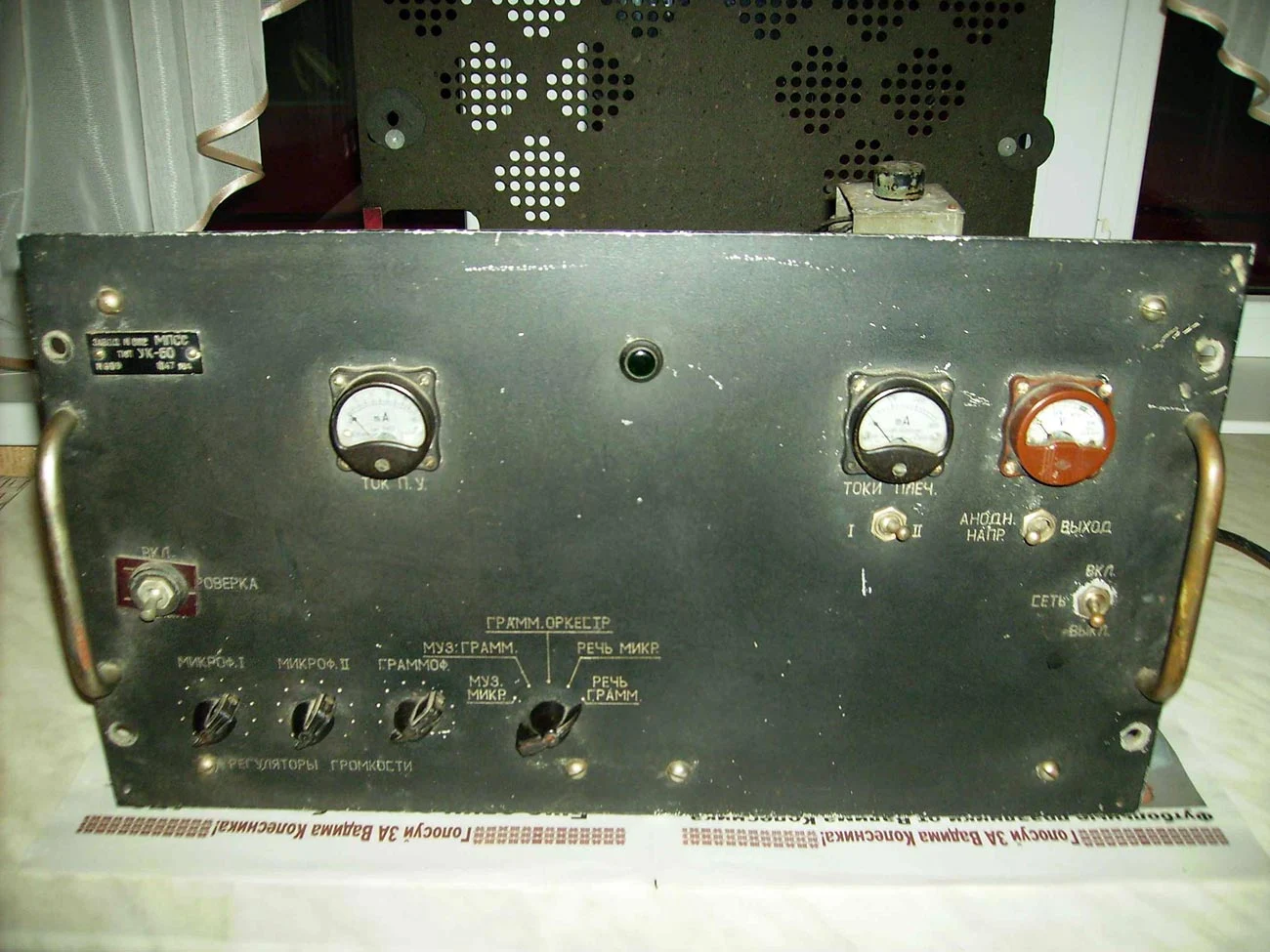

— Усилитель У-50;
— Радиоприёмник «ВОСТОК»;
— Граммофонный мотор МС-1;
— Пьезо-адаптер;

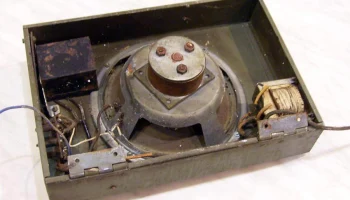

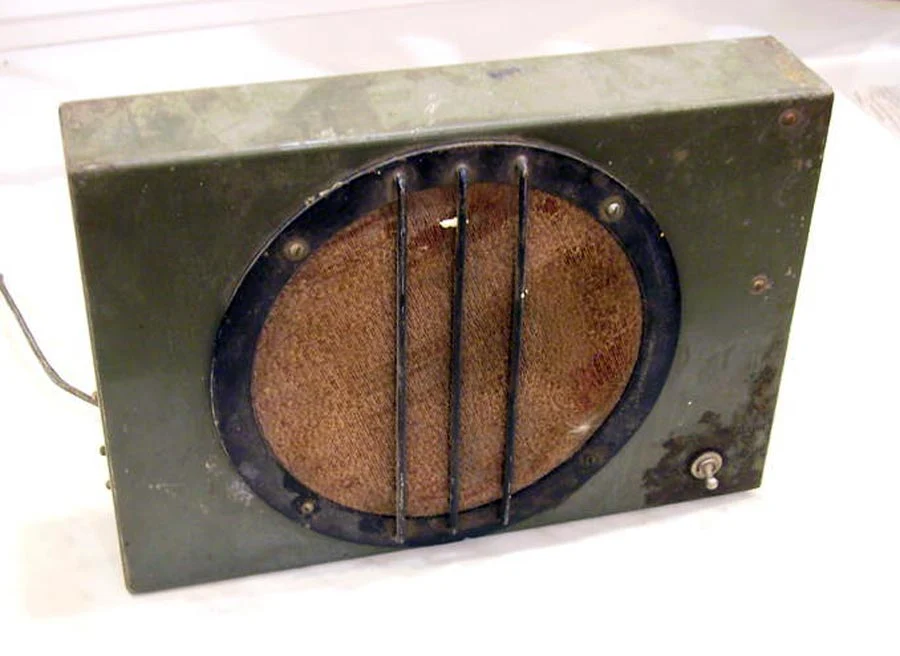

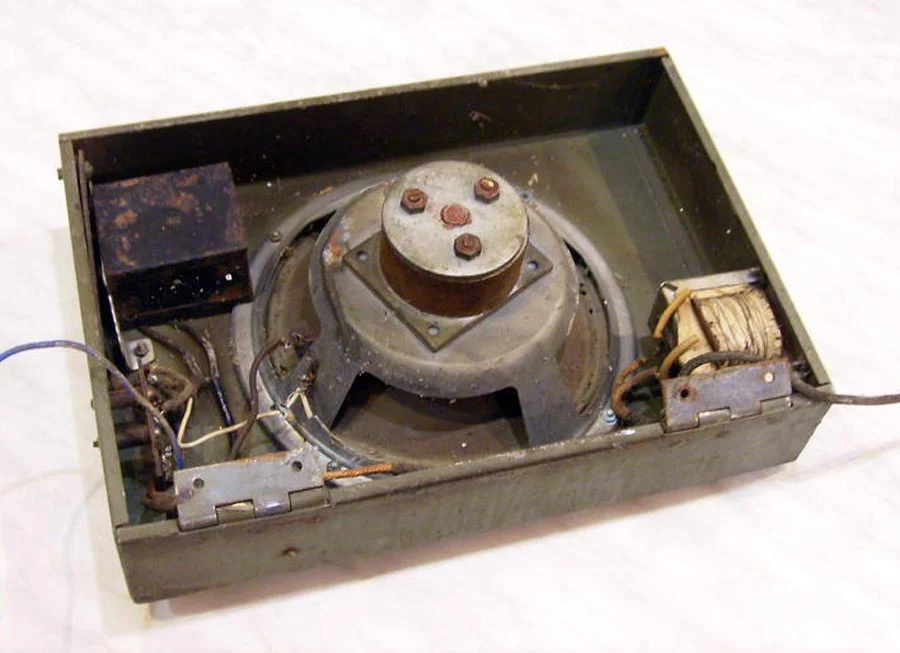

— Громкоговоритель для контроля;
— Коммутатор выхода для закрытой внутренней трансляционной сети.

### Особенности эксплуатации
— Возможность работы от центральной городской сети.
— Отсутствие необходимости настройки перед началом использования – устройство готово к работе сразу после подключения.

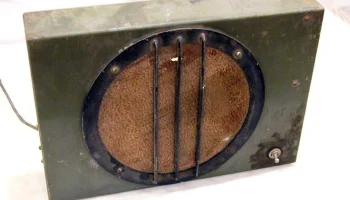

— Наличие контрольного громкоговорителя для раздельного прослушивания приёмника и усилителя.

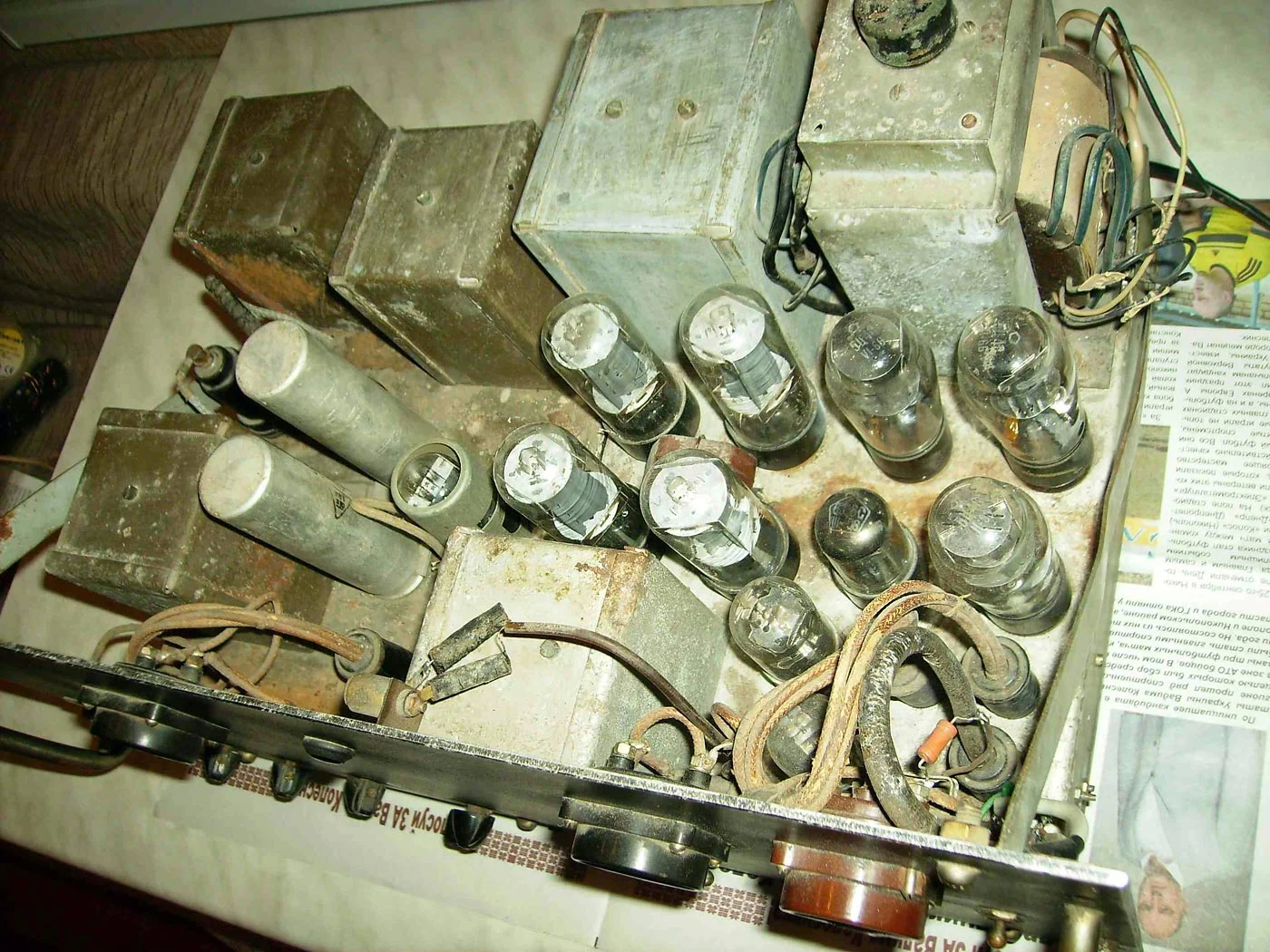

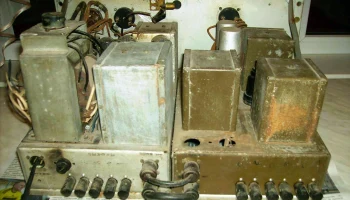

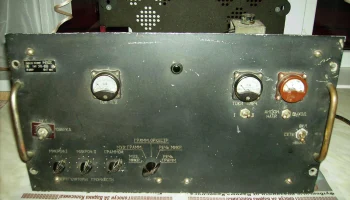

### Электрические параметры усилителя У-50
— Мощность: номинальная выходная мощность составляет 50 Вт при коэффициенте нелинейных искажений (КНИ) равном 4%.
— Частотная характеристика: неравномерность в диапазоне 50–10000 Гц составляет ±4 дБ.
— Напряжение выходных сигналов: три уровня — 15, 30 и 120 вольт.

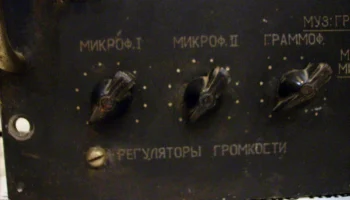

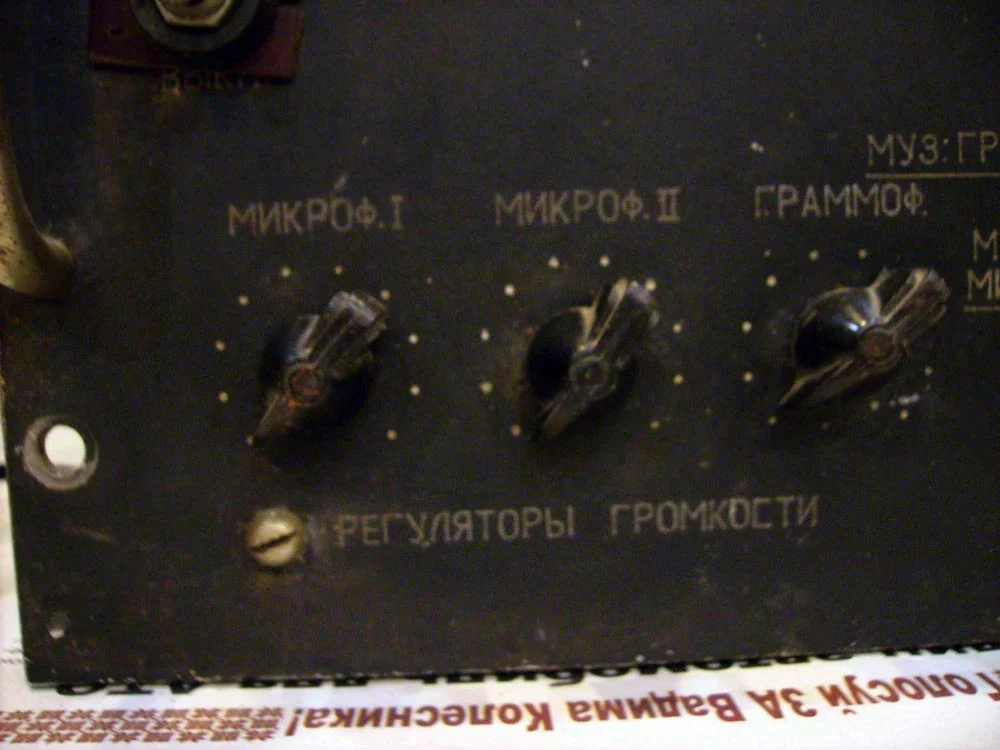

— Предусмотрены микрофонные входы для ленточных и динамических микрофонов.

### Дополнительные данные

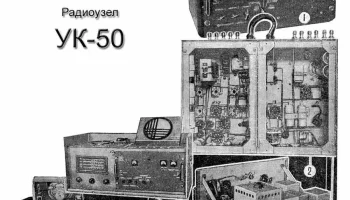

Технические характеристики и электрические схемы радиоузла подробно описаны в журнале «Радио» № 7 за 1949 год и в неопубликованном справочнике по радиотрансляционной аппаратуре того же года.
