УП-2 (1953)

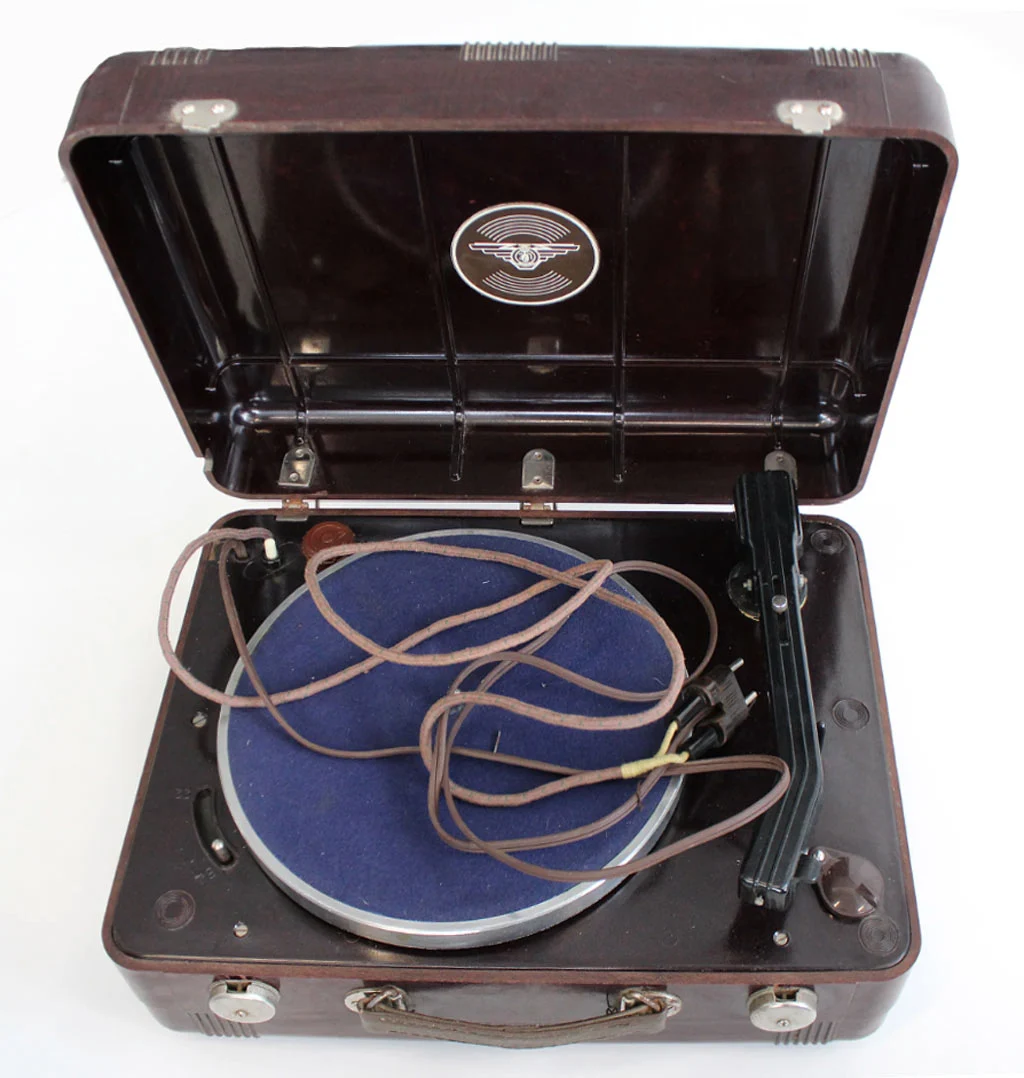

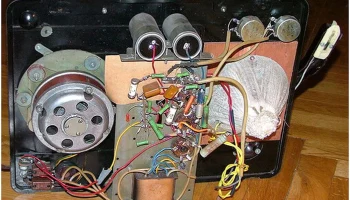

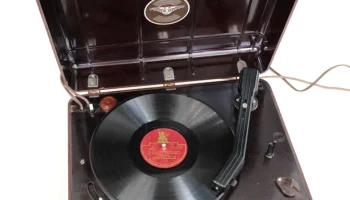

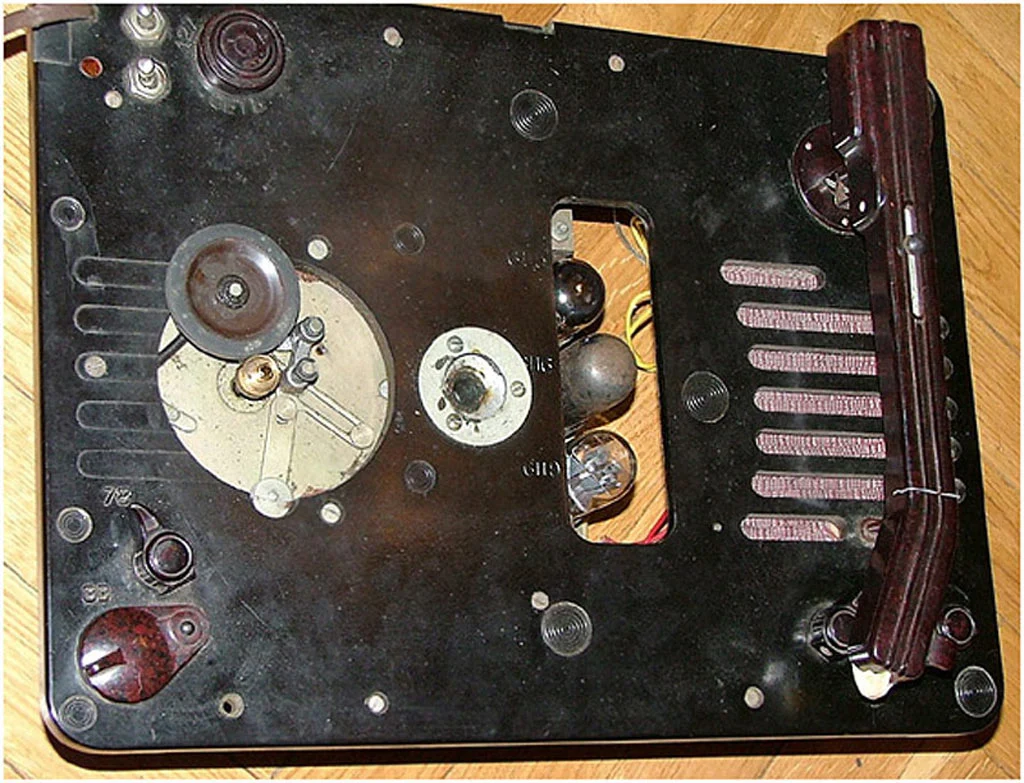

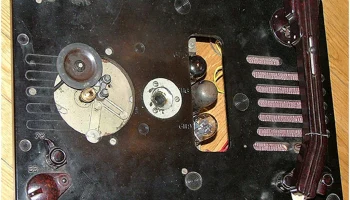

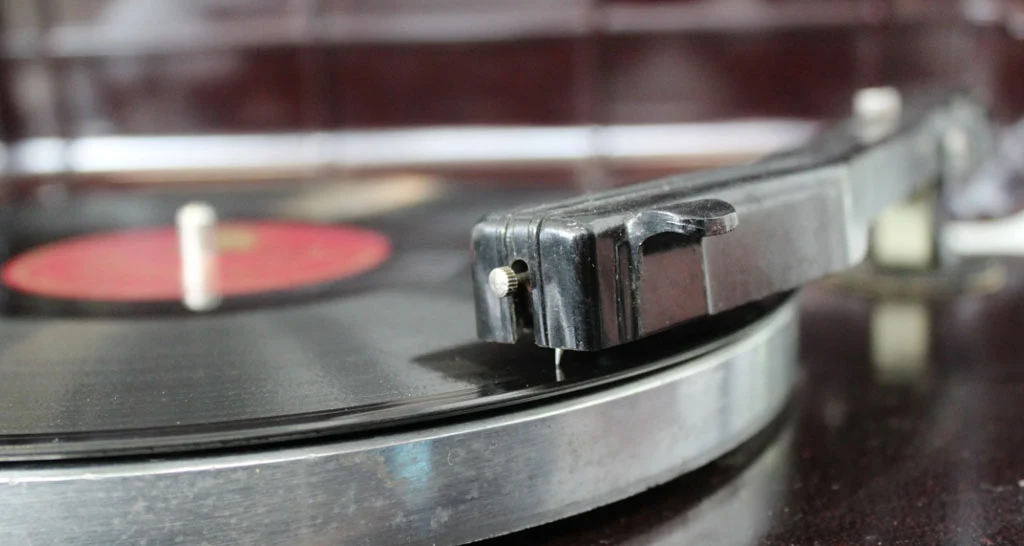

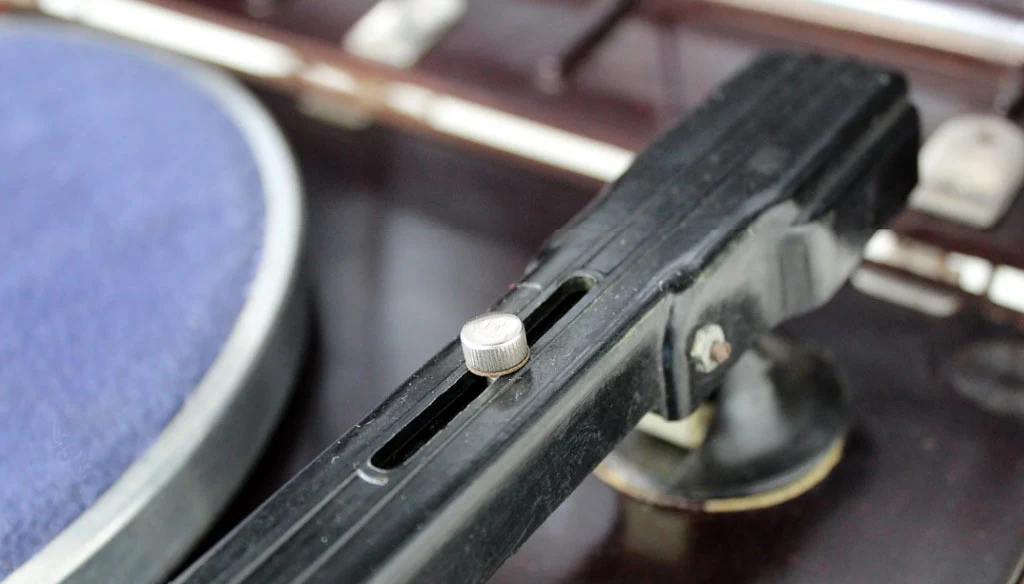

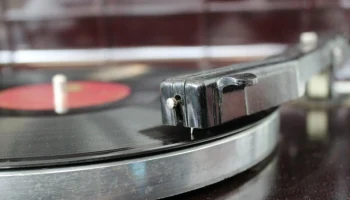

Радиограммофон сетевой ламповый «УП-2» с 1953 года выпускал Государственный союзный электротехнический завод «Эльфа». ''Радиограммофон'' — аппарат, который проигрывает граммофонные пластинки без помощи радиоприёмника. Аппараты воспроизводящие грамзапись с помощью усилителя приёмника или внешнего усилителя назывались электрограммофонами, позднее электропроигрывателями. Все аппараты имеющие в составе усилитель звуковой частоты и акустическую систему — электрофонами. Радиограммофон ''УП-2'' собран на 3-х радиолампах, две из которых 6Н9С и 6П6С работают в усилителе НЧ, а третья 6Ц5С в двухполупериодном выпрямителе. Усилитель НЧ нагружен на громкоговоритель 1ГД-1, отдавая ему номинальную выходную мощность 0,5 Вт. АС воспроизводит полосу звуковых частот от 150 до 6000 Гц. Радиограммофон проигрывает как обычные пластинки на скорости 78 об/мин и долгоиграющие на этой же скорости, но с уплотнённой микрозаписью, так и долгоиграющие, рассчитанные на скорость 33 об/мин. Радиограммофон потребляет мощность 50 Вт. Габариты радиограммофона 398х294х168 мм. Вес 10 кг. Описание радиограммофона «УП-2» и его электрическая схема в журнале Радио № 12 за 1954 год. Видеосюжет о модели. -----.
