УП-2М (1957)

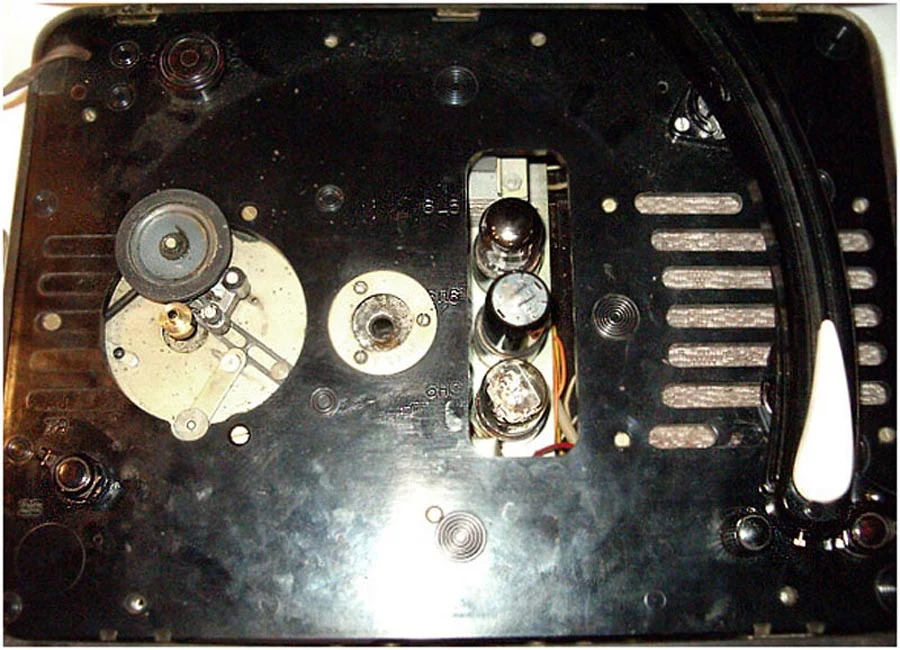

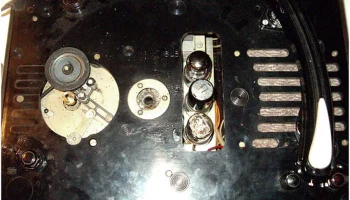

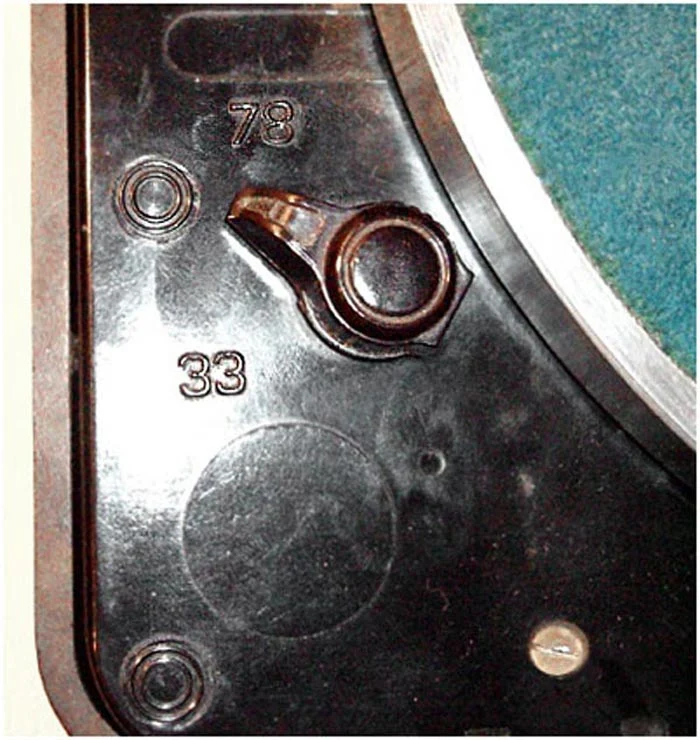

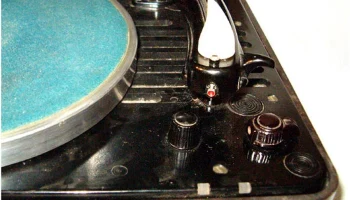

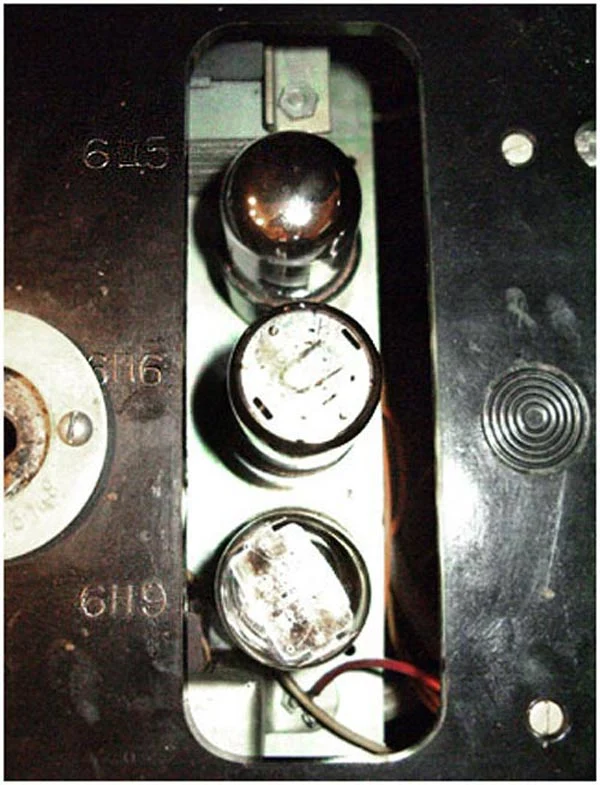

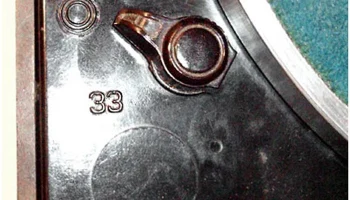

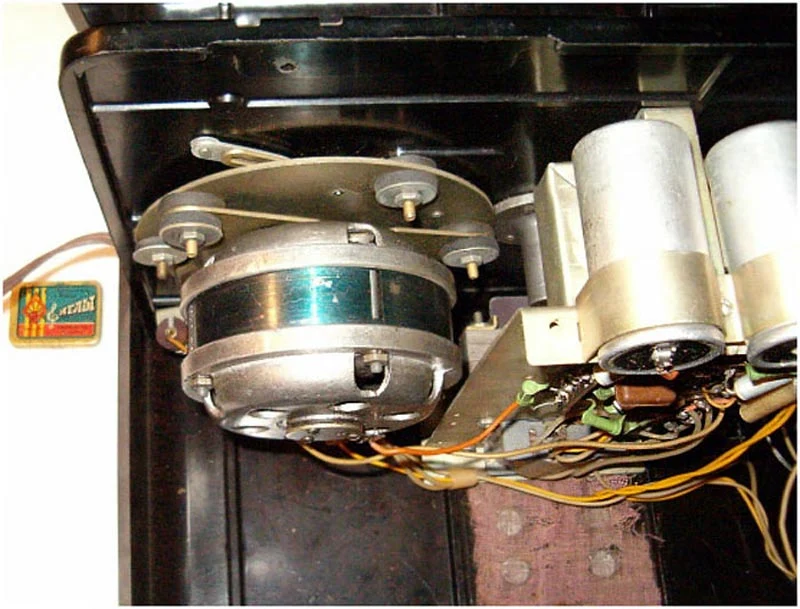

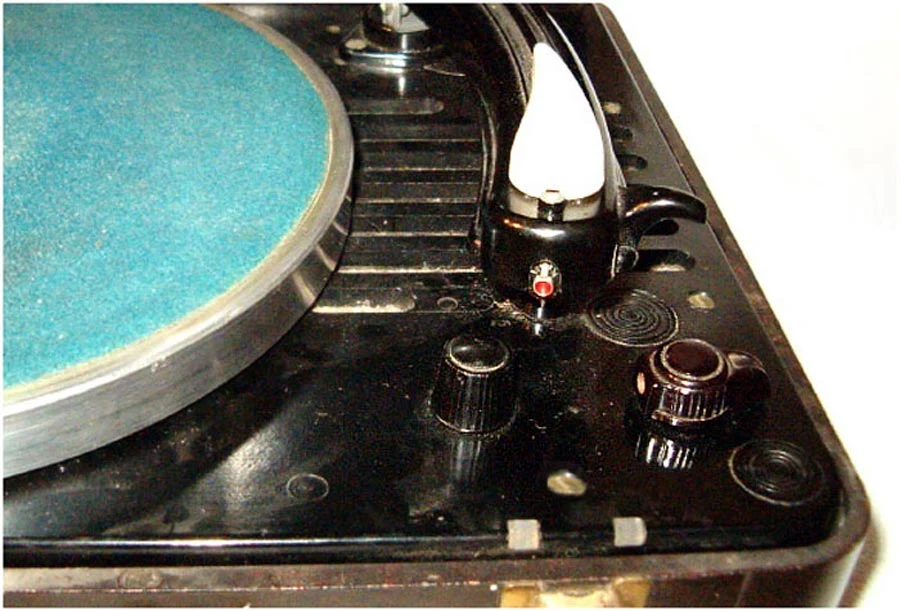

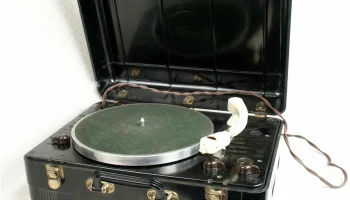

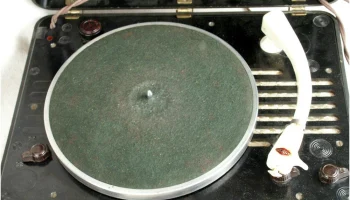

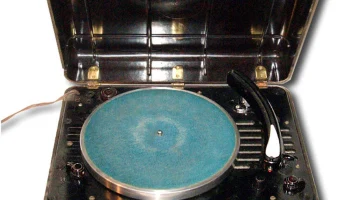

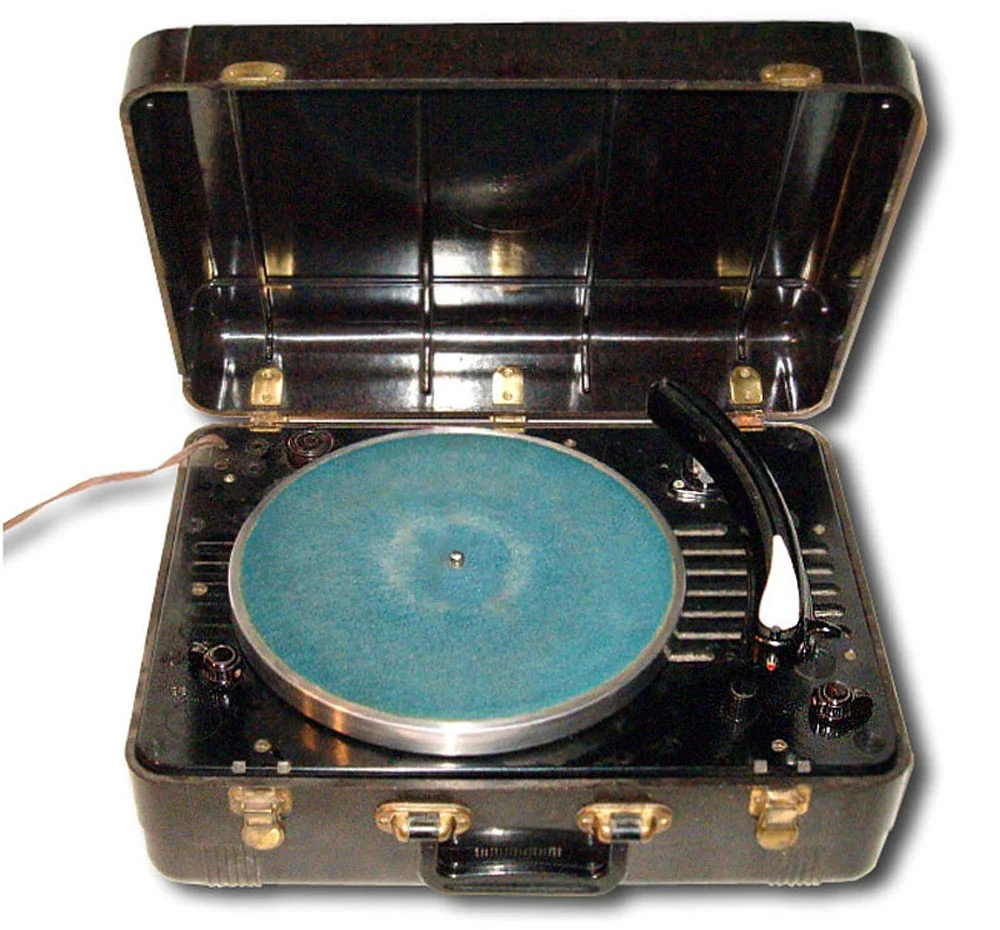

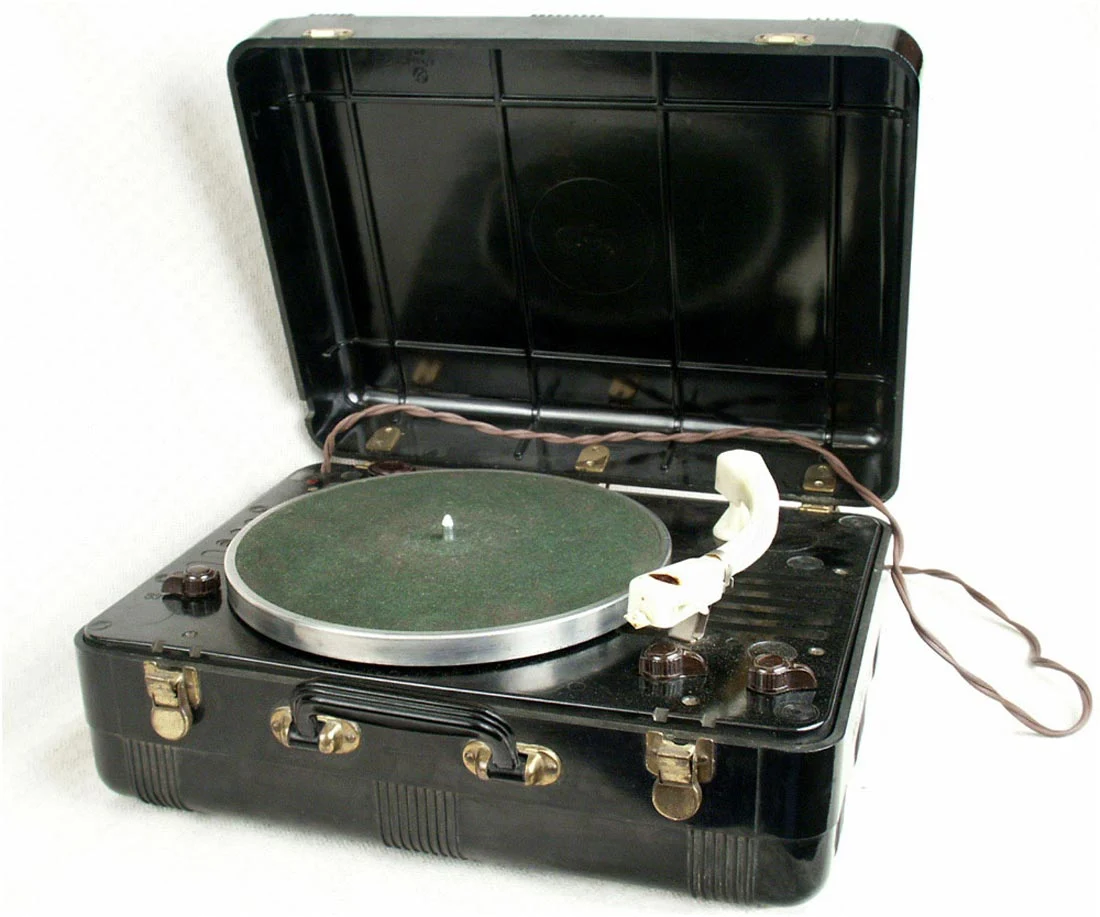

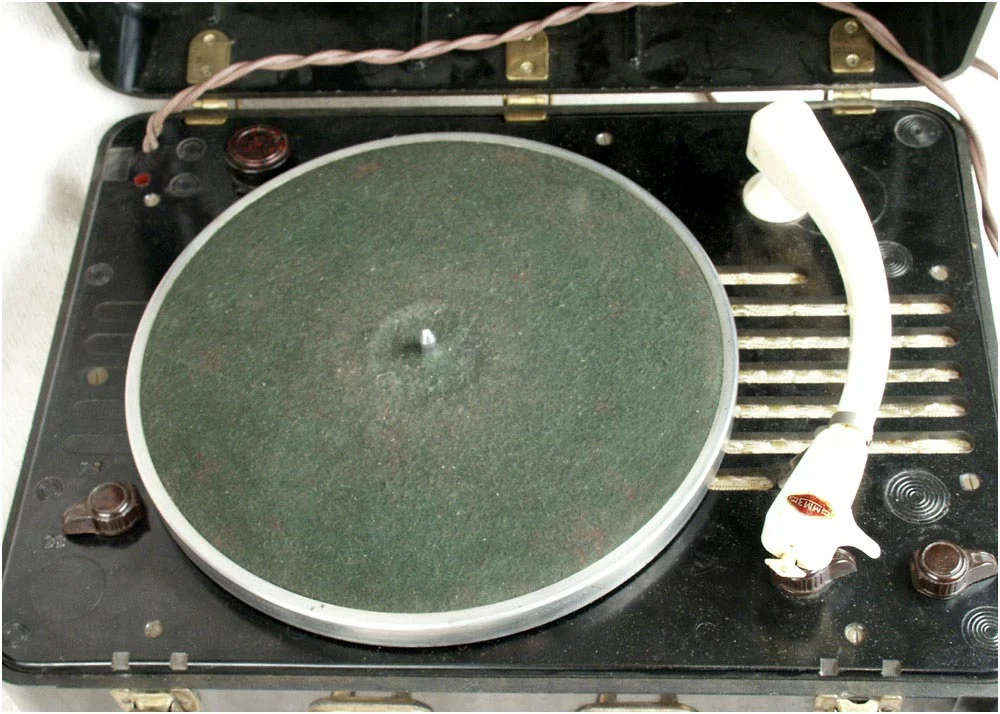

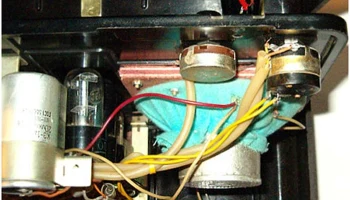

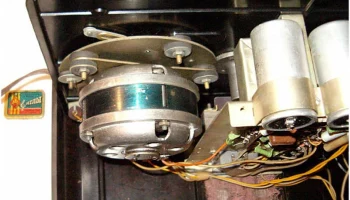

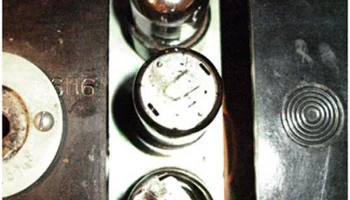

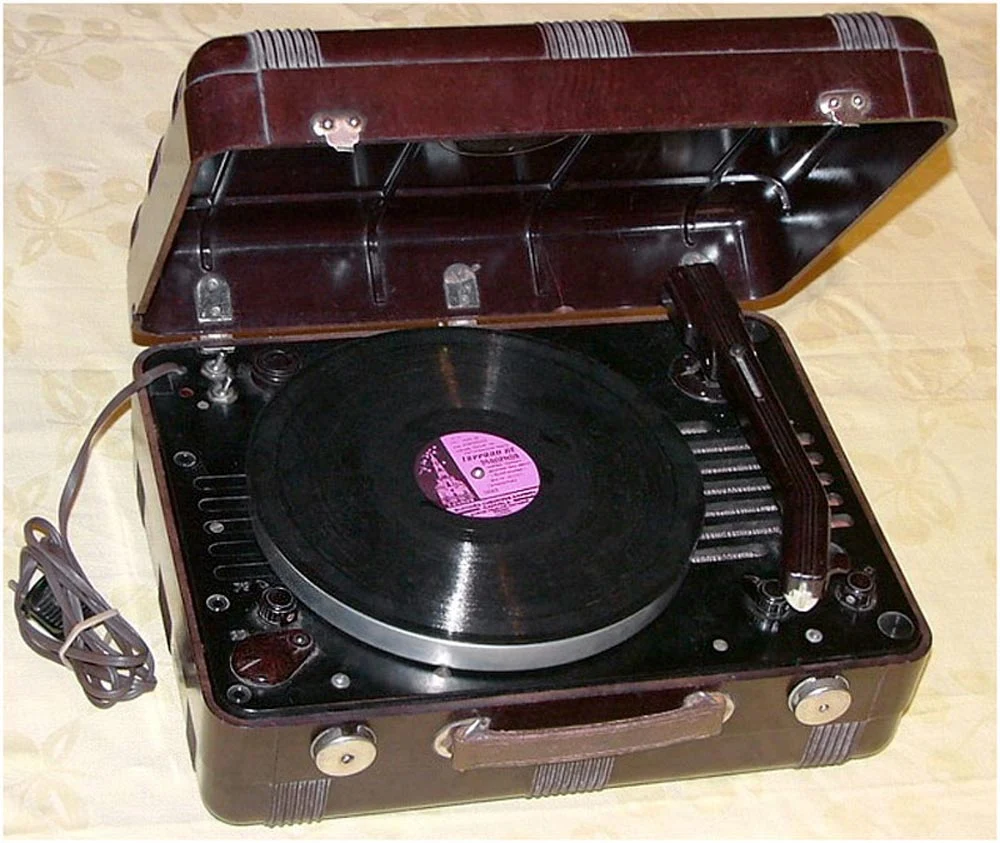

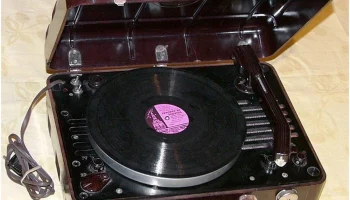

Радиограммофон сетевой ламповый «УП-2М» с 1957 года выпускали Государственный союзный электротехнический завод «Эльфа» и Московский электромашиностроительный завод. Радиограммофон ''УП-2М'' собран на базе предыдущей модели ''УП-2'' и по электрической схеме и конструкции от него не отличается. Основное отличие — это пуск электродвигателя с помощью тонарма и наличие автостопа, по окончании проигрывания грамзаписи. В модели применён новый тонарм, который вскоре был опять заменён на более современный. Выключатель сети совмещён с регулятором громкости, а выключатель электродвигателя убран. Радиограммофон также собран на трёх радиолампах, две из которых 6Н9С и 6П6С работают в усилителе НЧ, а третья, 6Ц5С в выпрямителе. Усилитель работает на громкоговоритель типа 1ГД-5 отдавая ему выходную мощность до 1 Вт. Акустическая система эффективно воспроизводит полосу звуковых частот от 100 до 6000 Гц. Радиограммофон проигрывает обычные и долгоиграющие пластинки, рассчитанные на скорость 78 об/мин, а так же долгоиграющие пластинки с уплотнённой микрозаписью и рассчитанные на скорость 33 об/мин. Потребляемая мощность 60 Вт. Габариты аппарата — 160х350х260 мм. Вес 5 кг. Инструкция по эксплуатации и схема радиограммофона «УП-2М». Экспонаты Александра Сергеева, Москва и Дмитрия Николаевича Гурьянова, Мытищи..
