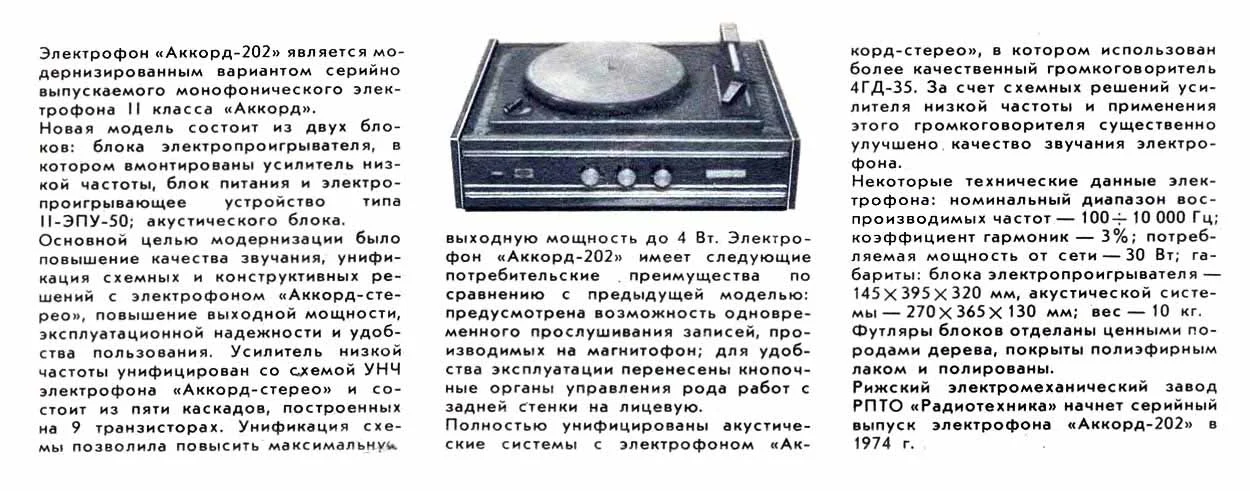

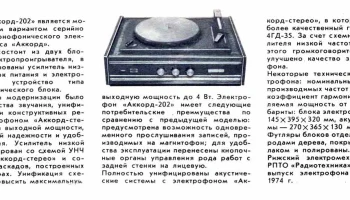

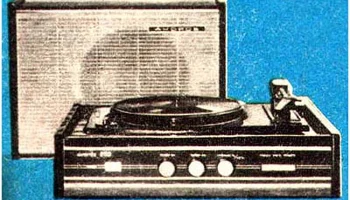

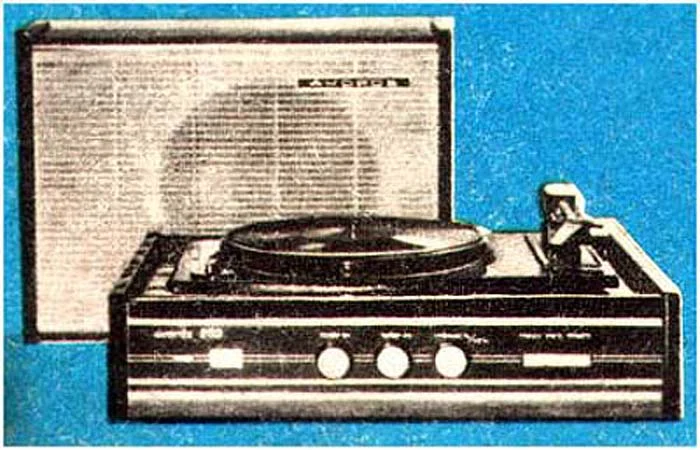

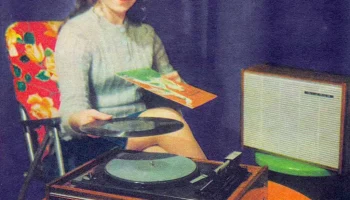

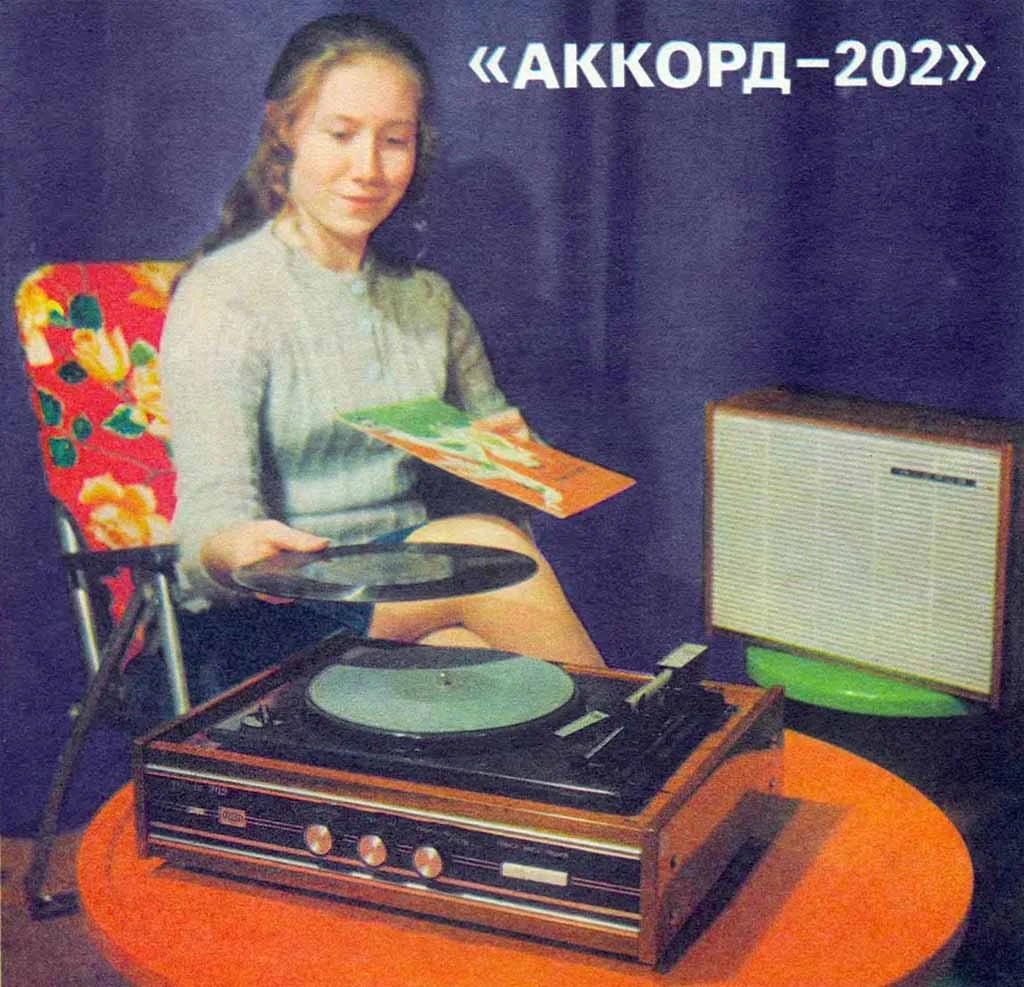

Электрофон «Аккорд-202» (1974 г.)
Данный электрофон второго класса произведен Рижским заводом «Радиотехника». Он включает следующие компоненты:
— электропроигрывающее устройство II-ЭПУ-50;
— усилитель низкой частоты;
— блок питания;
— акустическую колонку.
Технические характеристики:
— максимальная выходная мощность – 4 Вт;
— диапазон воспроизводимых частот – 100–10000 Гц;
— потребляемая мощность – 30 Вт;
— габариты электрофона – 145×395×320 мм;
— габариты акустической колонки – 270×365×130 мм;
— масса комплекта (электрофон + колонка) – не более 10 кг.
Вместо громкоговорителя 4ГД-28 использован усовершенствованный тип 4ГД-35. Электрическая схема и описание электрофона представлены в справочнике Белова и Дрызго.
