Альпинист РП-224 (1991)

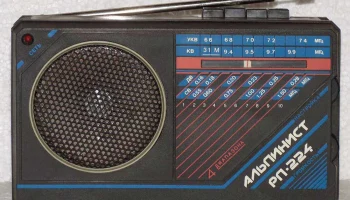

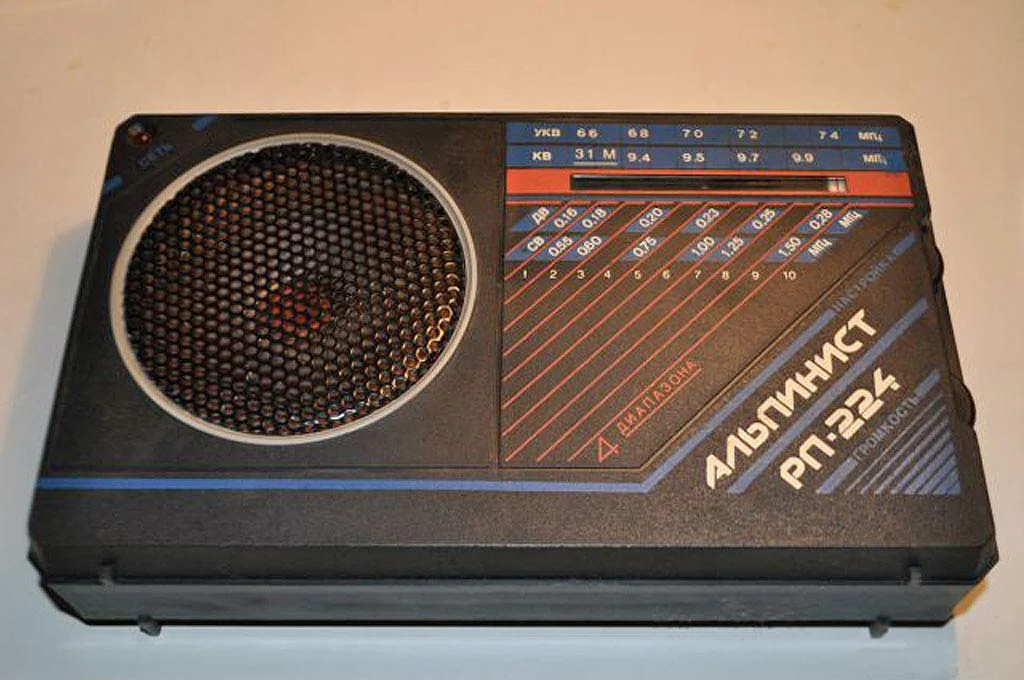

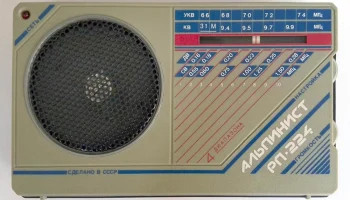

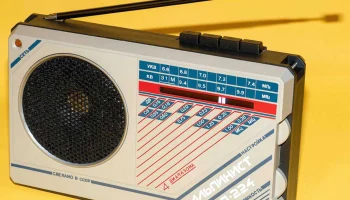

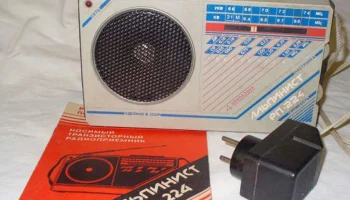

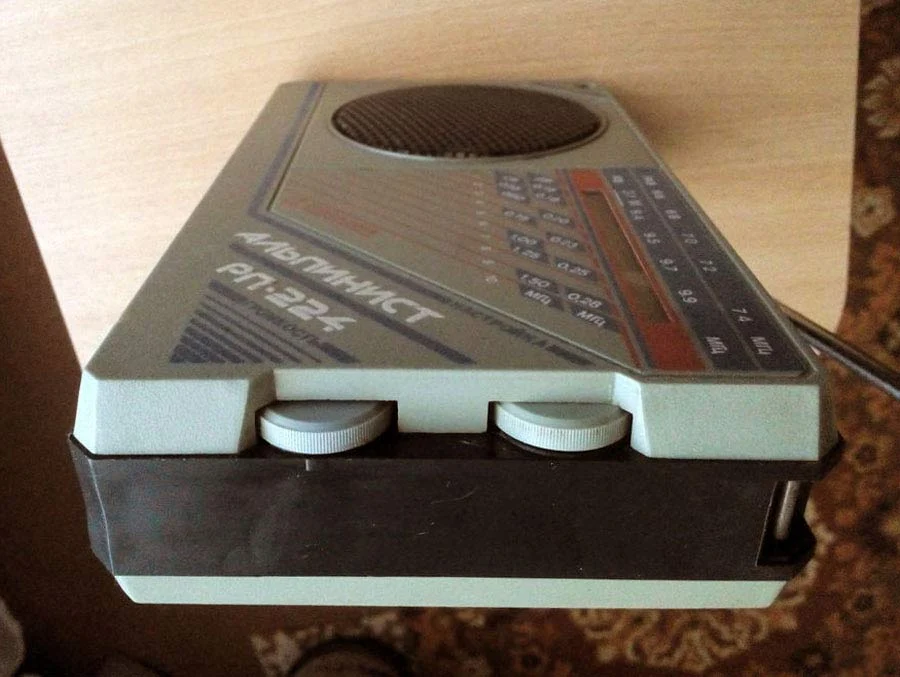

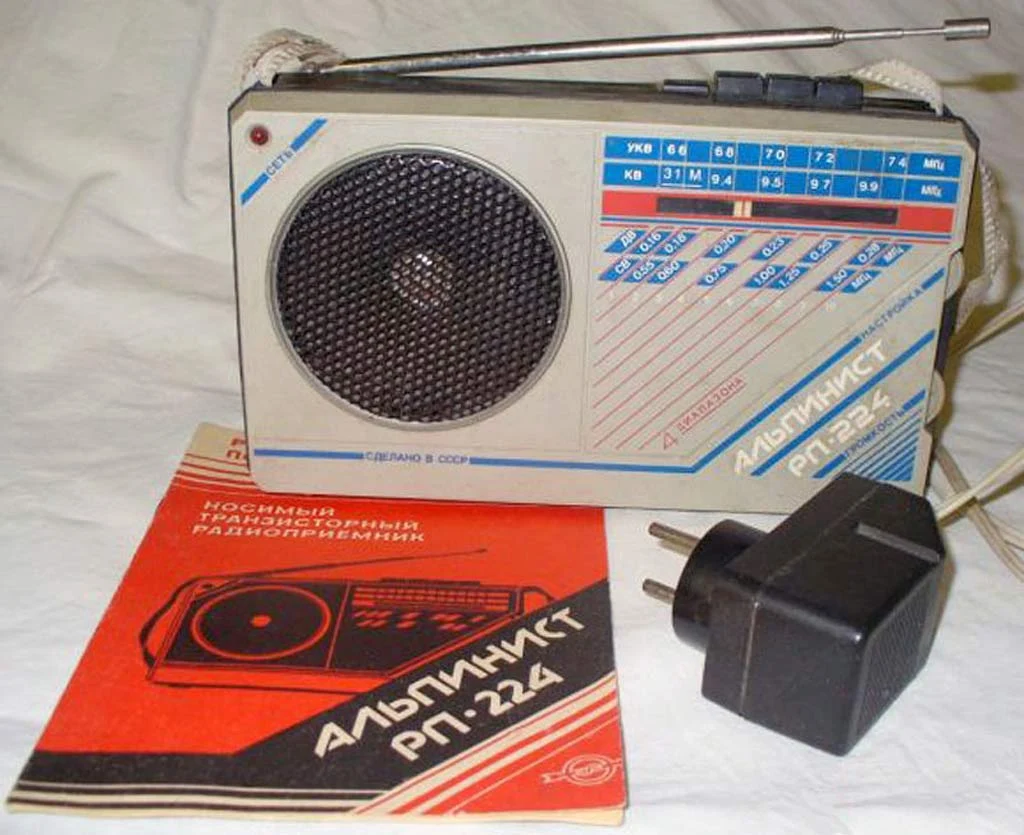

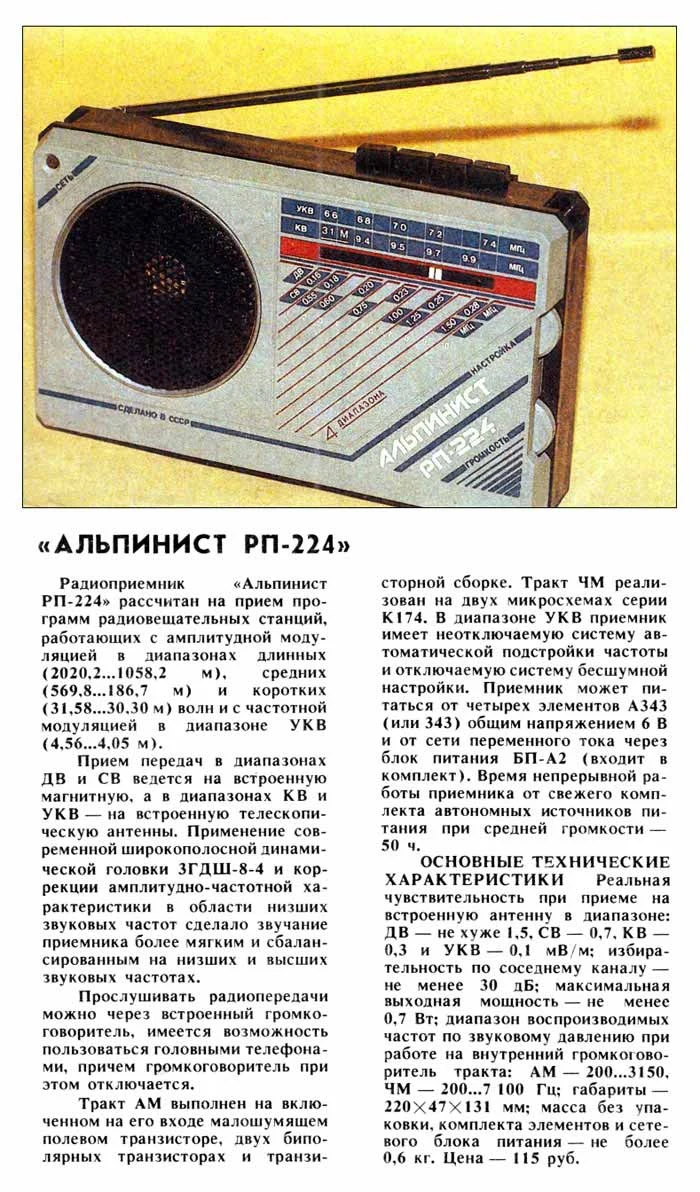

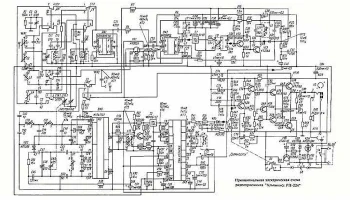

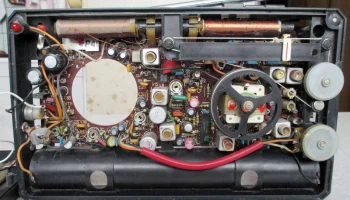

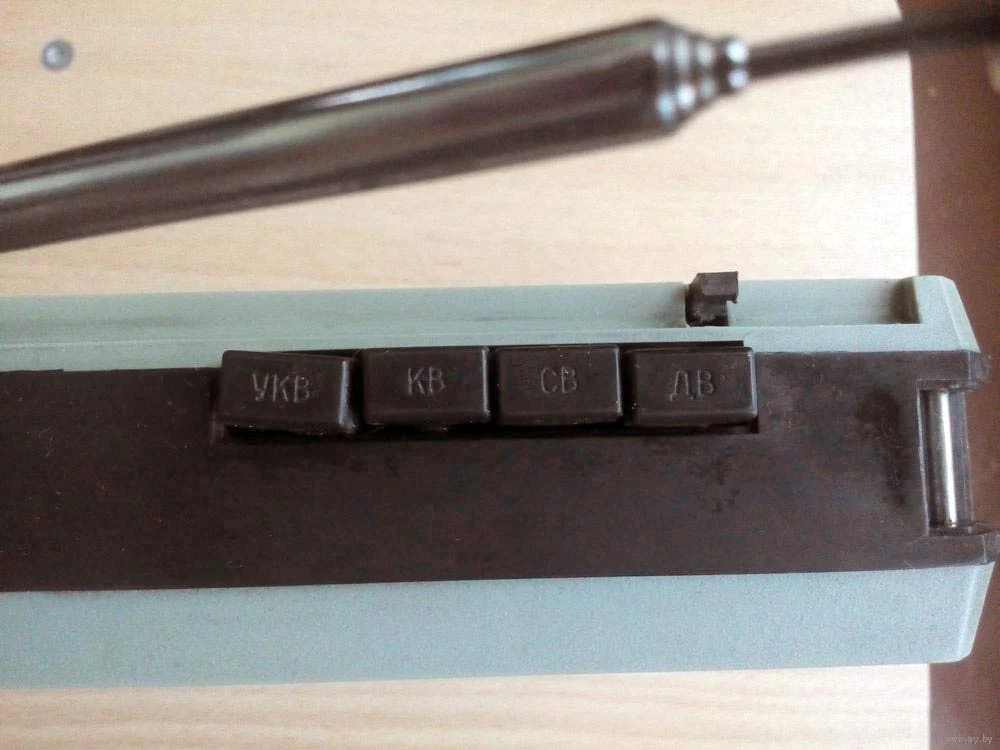

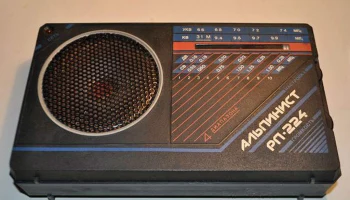

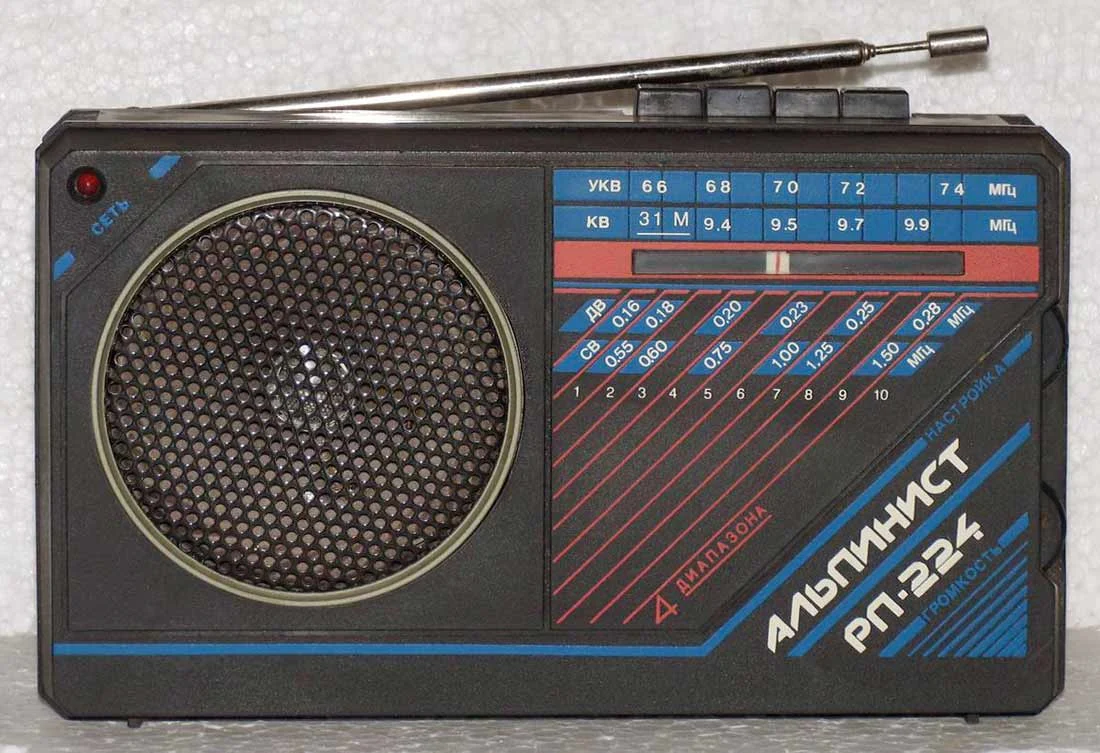

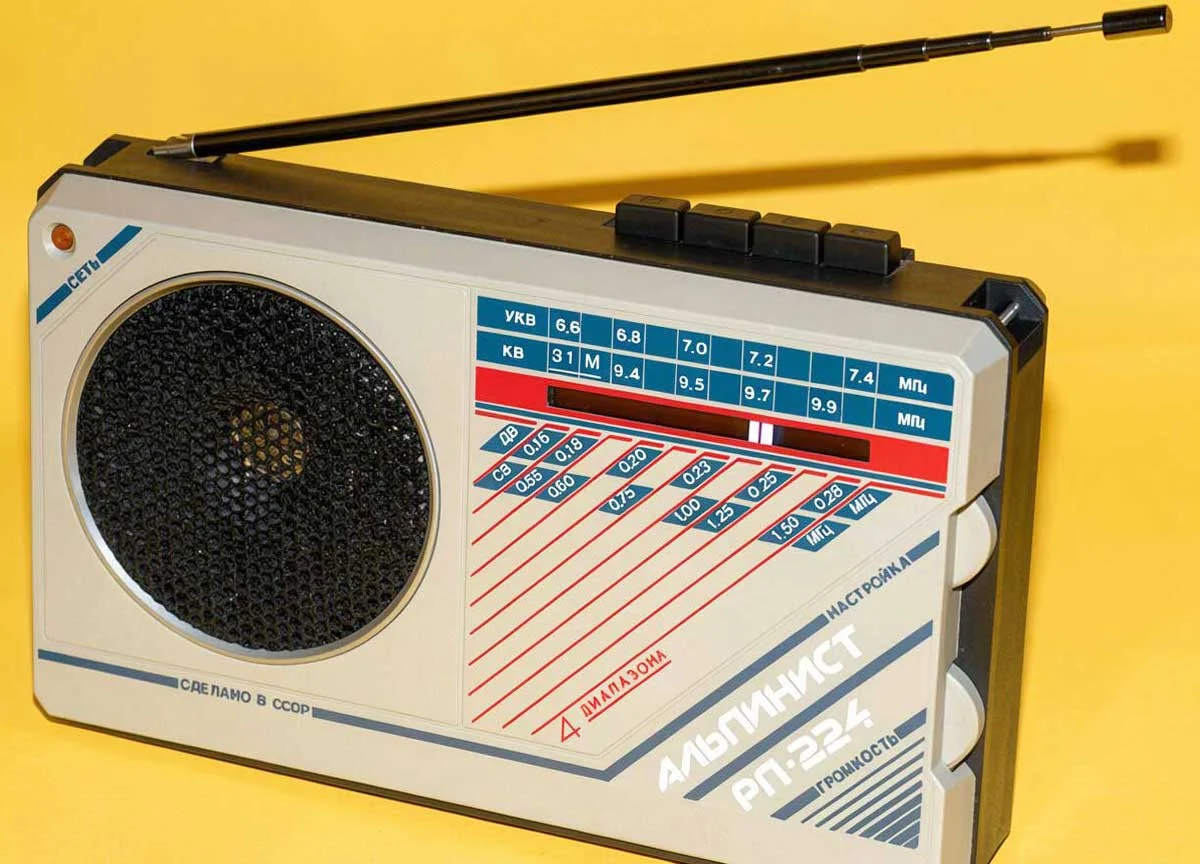

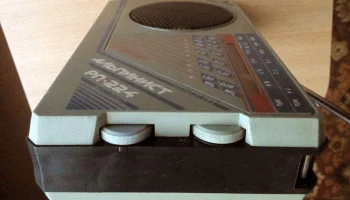

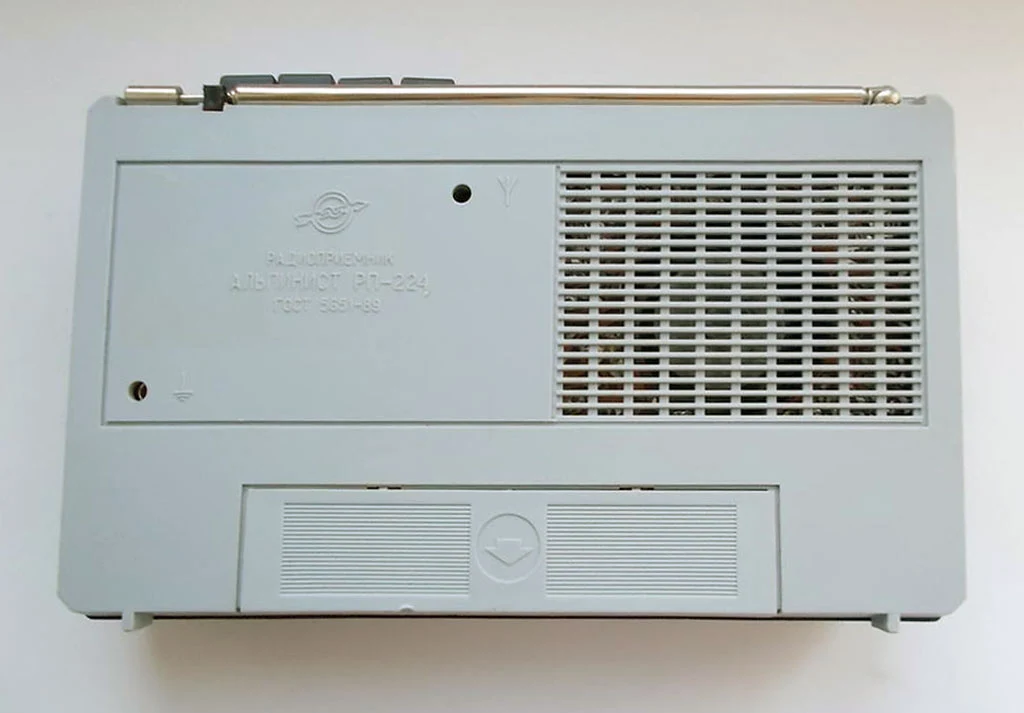

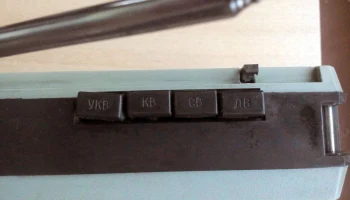

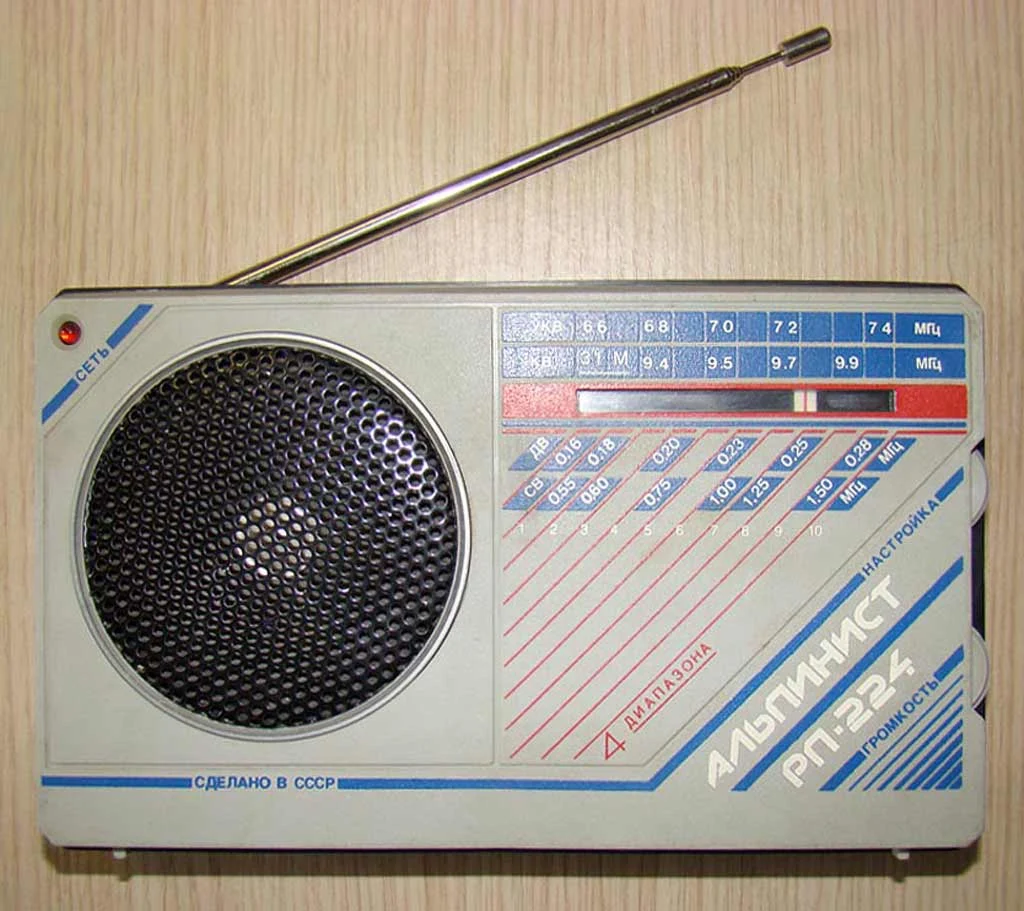

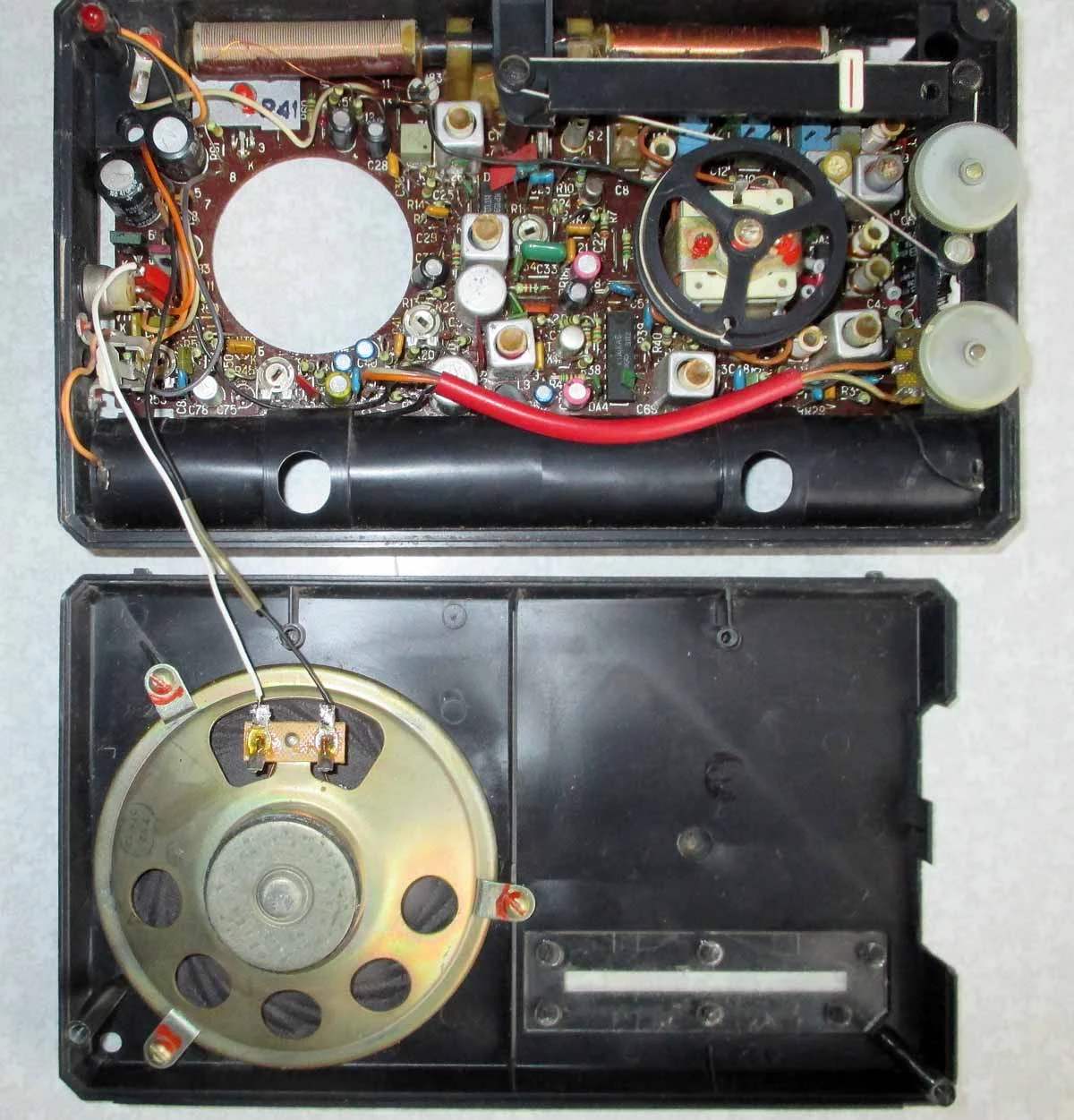

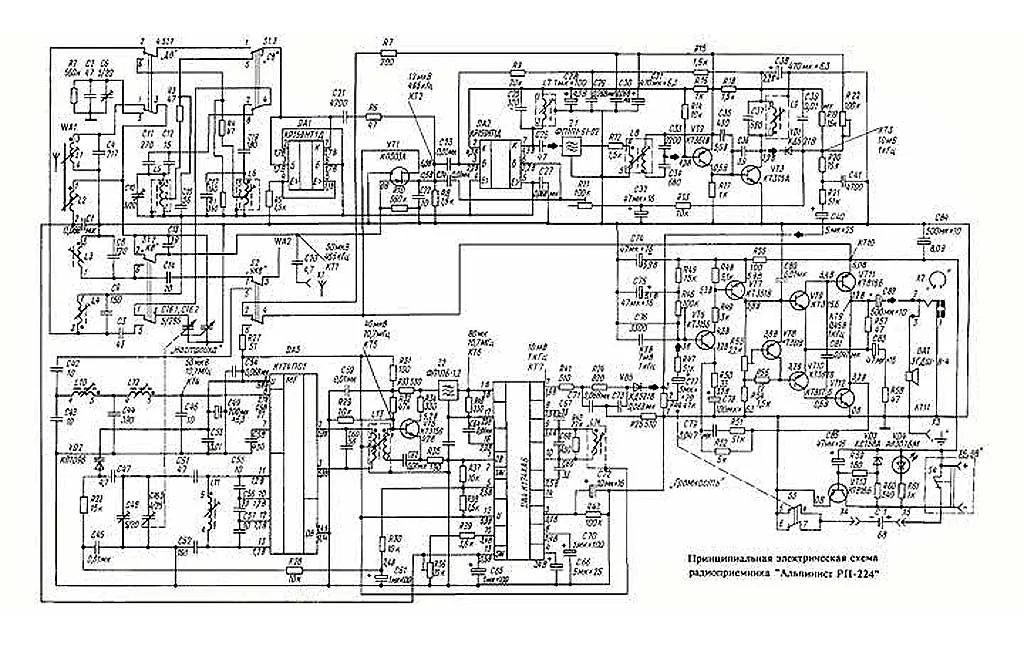

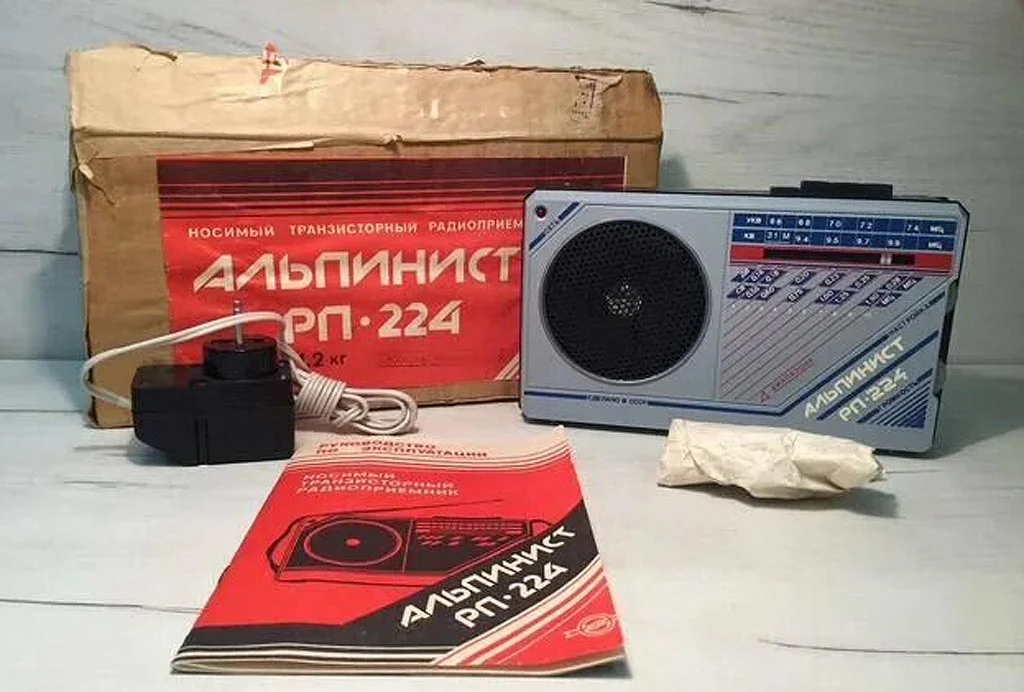

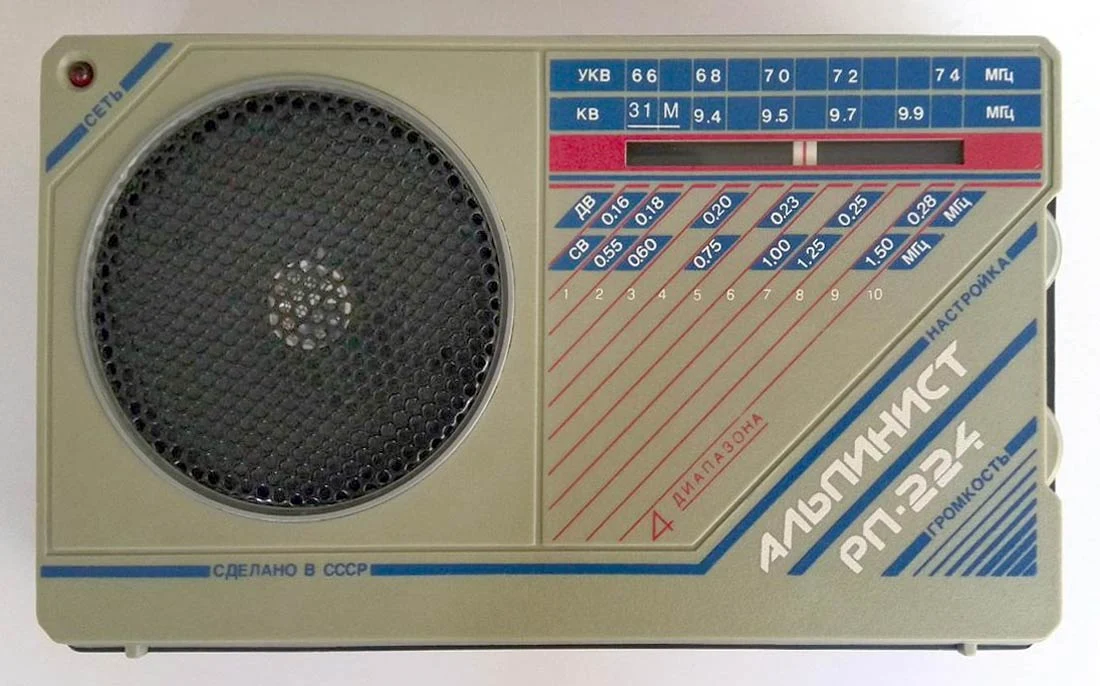

Портативный радиоприёмник «Альпинист РП-224» с 1991 года выпускало Воронежское ПО «Полюс». Радиоприёмник рассчитан на приём радиостанций в диапазонах ДВ — 2020,2...1058,2 м, СВ — 569,8...186,7 м, КВ — 31,58...30,30 м и УКВ — 4,56..4,05 метра. Приём станций в диапазонах ДВ и СВ производится на магнитную, KB и УКВ на телескопическую антенны. Применение широкополосной головки ЗГДШ-8-4 и коррекции АЧХ в области НЧ, сделало звучание приёмника мягким и сбалансированным. Слушать передачи можно и на головные телефоны, громкоговоритель при этом отключается. Тракт AM собран на полевом транзисторе, 2-х биполярных и транзисторной сборке. Тракт ЧМ собран на 2-х микросхемах серии К-174. В тракте ЧМ имеется неотключаемая АПЧ и отключаемая БШН. Питается приёмник от 4-х элементов А-343, от сети через входящий в комплект БП. Время работы приёмника от батарей 50 часов. Чувствительность в диапазонах: ДВ — 1,5 мВ/м, СВ — 0,7 мВ/м, KB — 0,3 мкВ, УКВ — 100 мкВ. Селективность 30 дБ. Максимальная выходная мощность 0,7 Вт. Диапазон звуковых частот в трактах AM — 200...3150, ЧМ — 200...7100 Гц. Габариты радиоприёмника 220х47х131 мм. Вес 0,6 кг. Описание и электрическая схема радиоприёмника в справочнике. Видеосюжет о радиоприёмнике «Альпинист РП-224». Некоторые фотографии приёмников Владимира Степановича Шумского и Константина Чачина, город Москва..
