Спутник (1959)

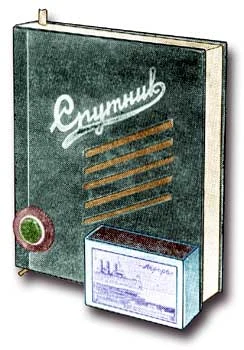

Транзисторный радиоприёмник «Спутник» разработан и опытно выпущен в 1959 году в Ленинграде. Радиоприёмник «Спутник» собран по супергетеродинной схеме на 8-ми транзисторах. Он позволяет принимать радиостанции в диапазонах ДВ 1800...750 м и СВ 560...210 м волн. Чувствительность при работе на внутреннюю антенну на средних волнах составляет 1...1,5 мв/м, на длинных 1,5...2 мв/м, а при работе на наружную антенну чувствительность его соответственно равна 200 и 300 мкв. Промежуточная частота 465 кгц. Максимальная выходная мощность 160 мВт. Приёмник питается от 4-х аккумуляторов Д-0,2, напряжением 5 В. Потребляемый ток в режиме молчания 10...13 мА, а при максимальной мощности 60 мА. Радиоприёмник смонтирован в футляре из дерева в виде книжки размером 140х120х30 мм. Его футляр облицован целлулоидом, а ленточка вложенная в виде закладки служит и переключателем диапазонов. Монтаж выполнен на гетинаксовой плате с размером 115х95 мм, навесным способом. Вес радиоприёмника с аккумуляторами 450 гр. Цена радиоприёмника 42 рубля 12 копеек после денежной реформы 1961 года. Электрическая схема радиоприёмника «Спутник»..
