Беларусь-5 (1959)

Описание комбинированной радиотелевизионной установки «Беларусь-5» (1959 г.)

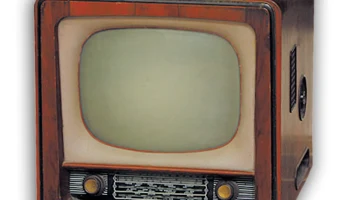

Установка «Беларусь-5», производившаяся с 1959 года Минским радиозаводом, представляет собой комбинацию следующих компонентов:
— телевизионный приемник;
— обычный радиоприемник;
— универсальный электропроигрыватель (ЭПУ).

Технические характеристики:
— телевизор оснащен кинескопом 43ЛК2Б с изображением 360×270 мм и поддерживает прием сигналов на 12 телеканалах;
— чувствительность ТВ составляет 100 мкВ, четкость – 500 линий;
— синхронизация стабильна при изменениях уровня сигнала и сетевого напряжения;
— управление коммутацией клавишное;
— при использовании радио или ЭПУ отключаются лампы накала телевизора и кинескопа, а также анодно-экранные цепи;
— дистанционное регулирование яркости и звука на расстоянии до 5 метров.

Радиооборудование включает следующие диапазоны:
— ДВ, СВ, КВ-2 (5,5…8,2 МГц);
— КВ-1 (8,0…12,2 МГц);
— УКВ (64,5…73 МГц).

Параметры чувствительности:
— на ДВ, СВ, КВ – 150 мкВ;
— на УКВ – 30 мкВ.

Избирательность:
— по соседним каналам (за исключением УКВ): 26 дБ;
— по зеркальным каналам: ДВ – 40 дБ, СВ – 30 дБ, КВ – 14 дБ, УКВ – 20 дБ.

Электропроигрыватель:
— трехскоростной с номинальной мощностью 1,5 Вт;
— полоса частот 80…8000 Гц;
— регулировочная ступенька тембра ВЧ;
— звуковое давление громкоговорителей 2ГД-М3 и 1-ГД9 – 4 бара.

Питание:
— потребление мощности при просмотре телевидения – 180 Вт;
— при эксплуатации радио или ЭПУ – 75 Вт.

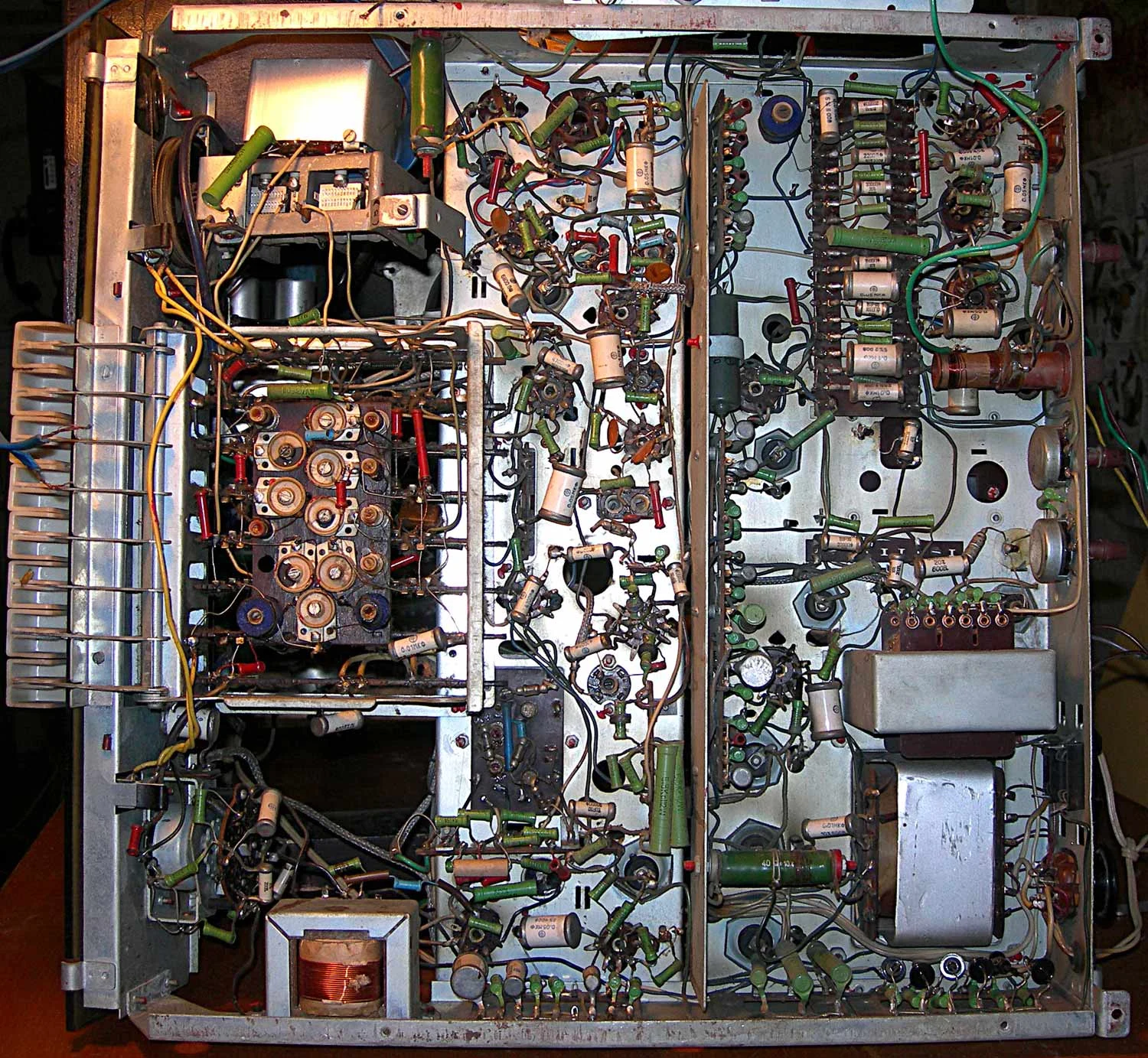

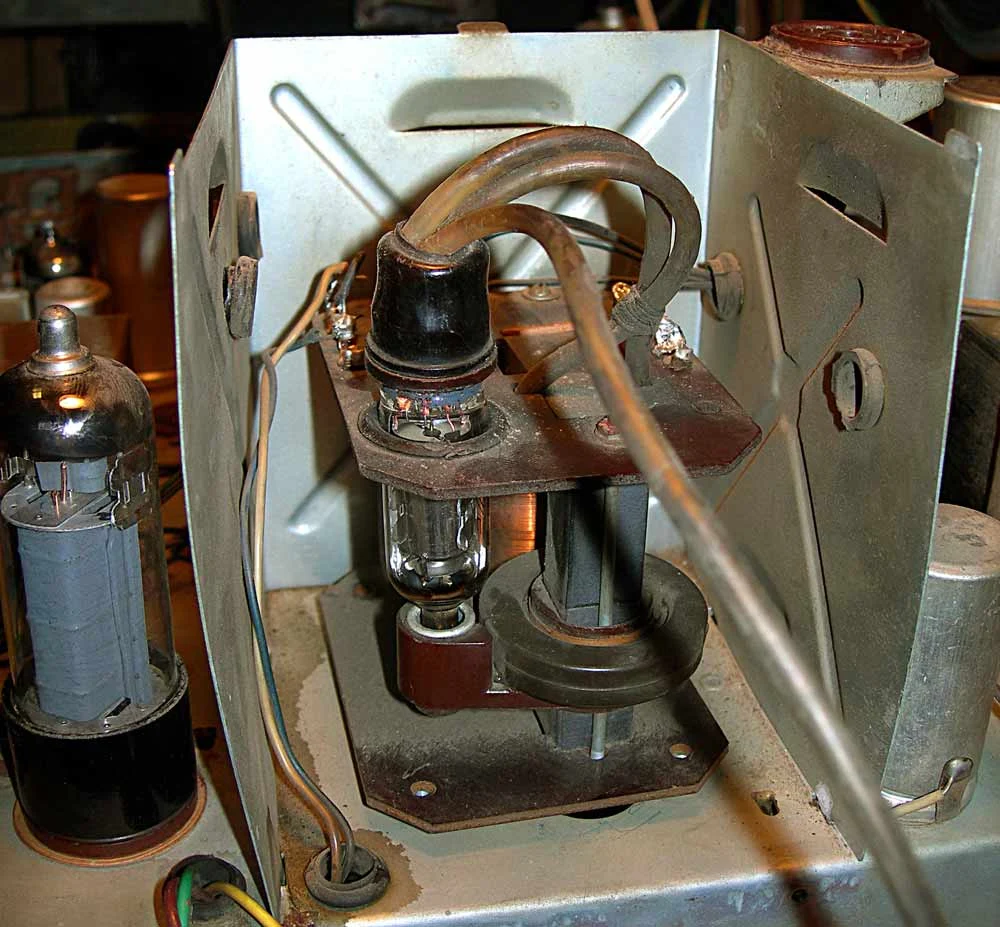

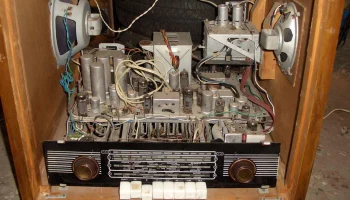

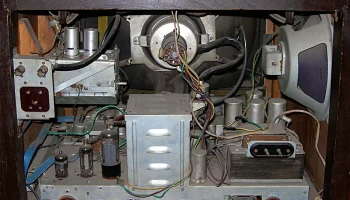

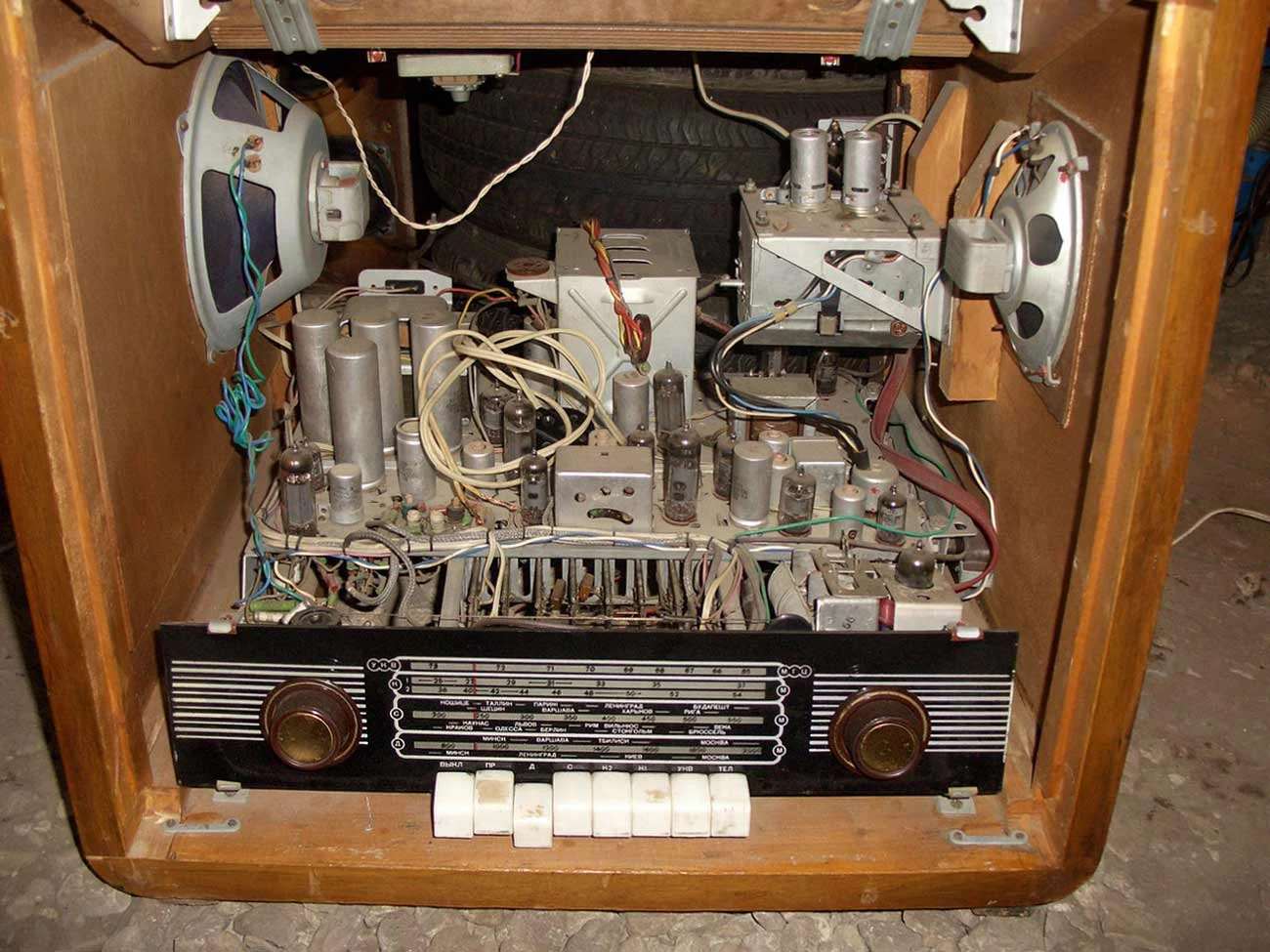

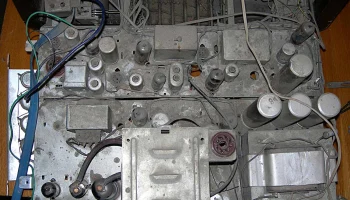

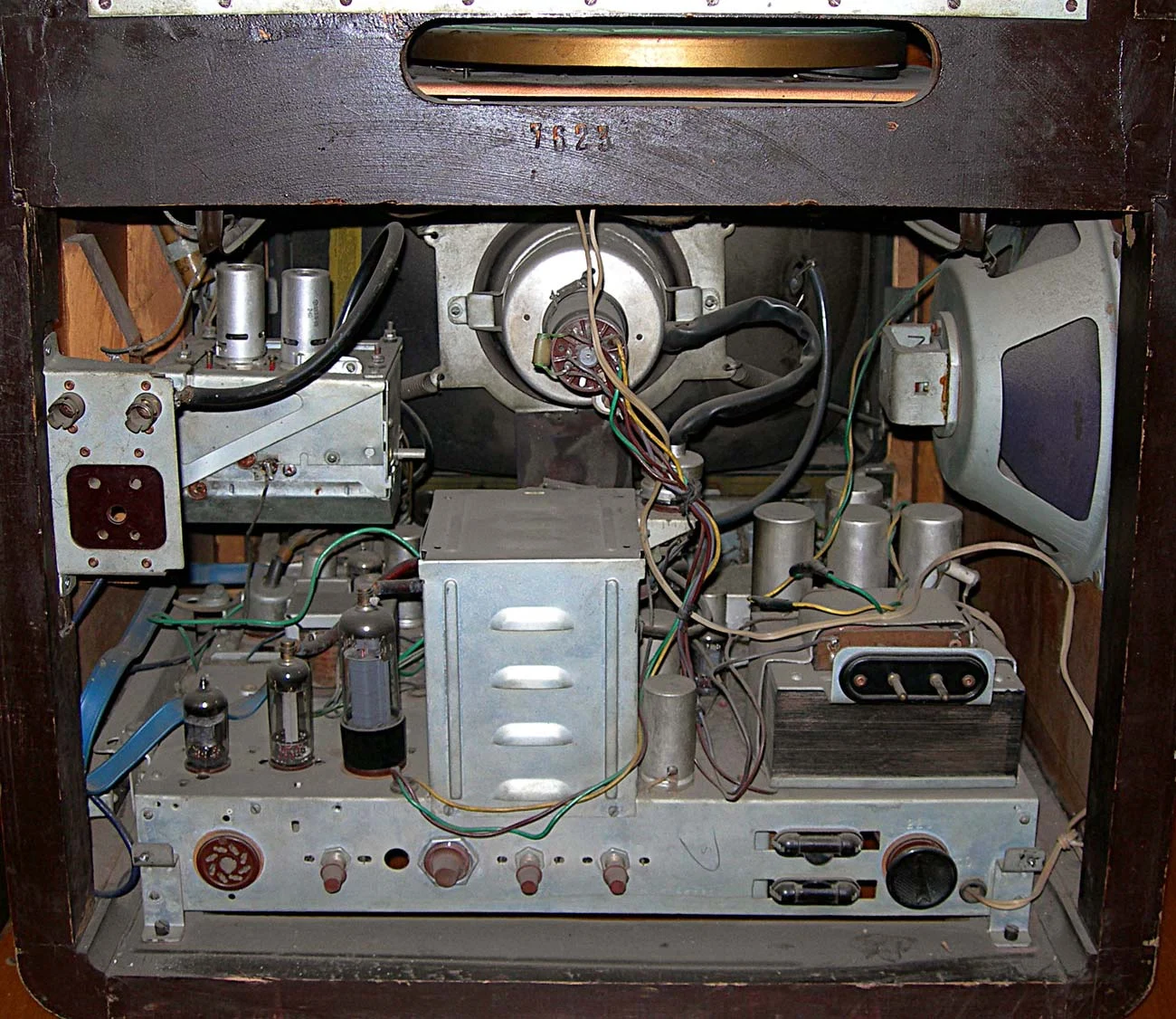

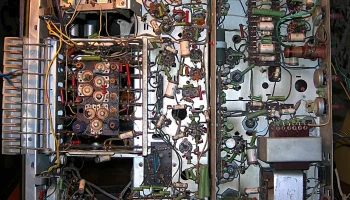

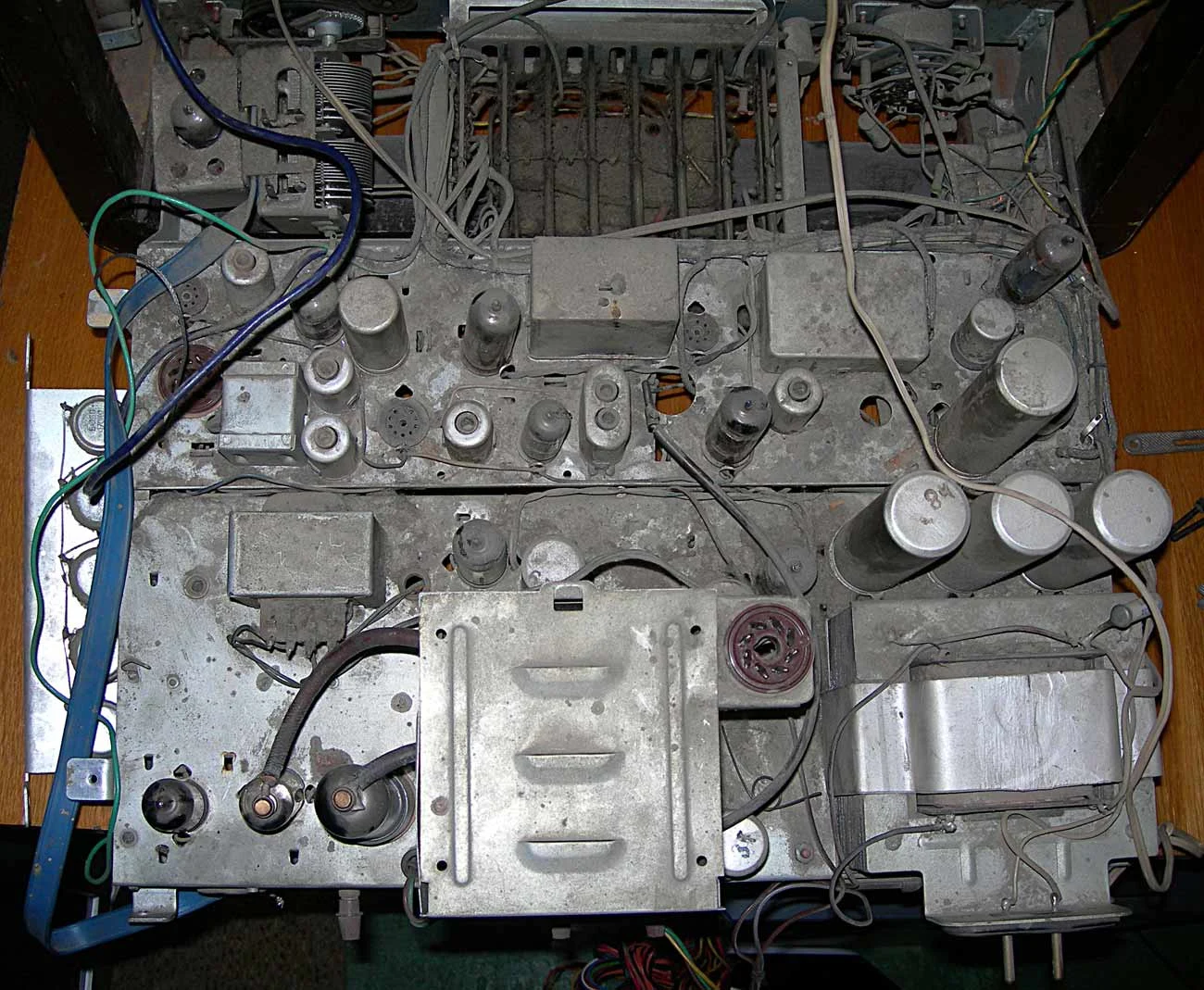

Конструкция шасси выполнена на общей раме с расположением панели развертывающих устройств, линейки ТВ-приемника, клавишного переключателя, УКВ блока и других узлов.

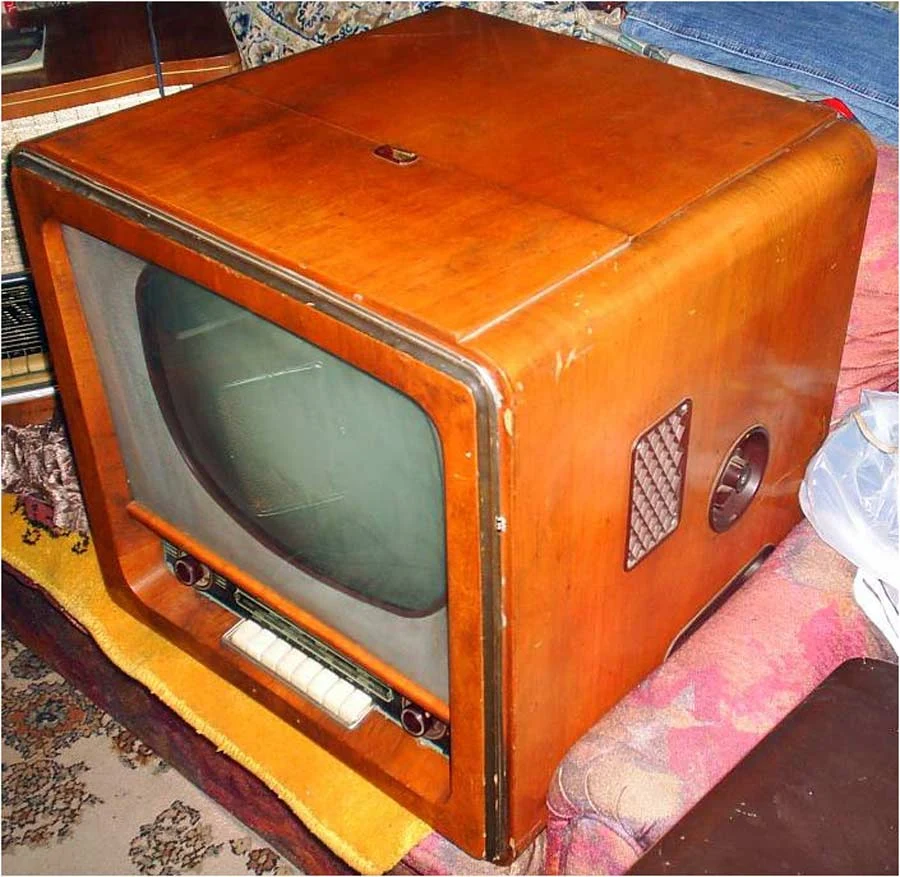

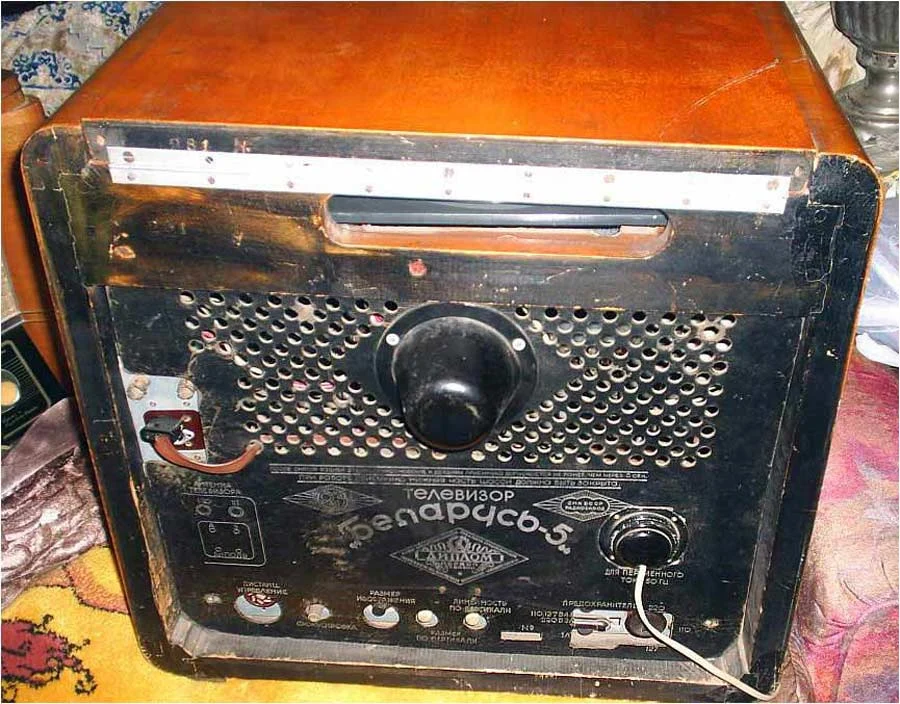

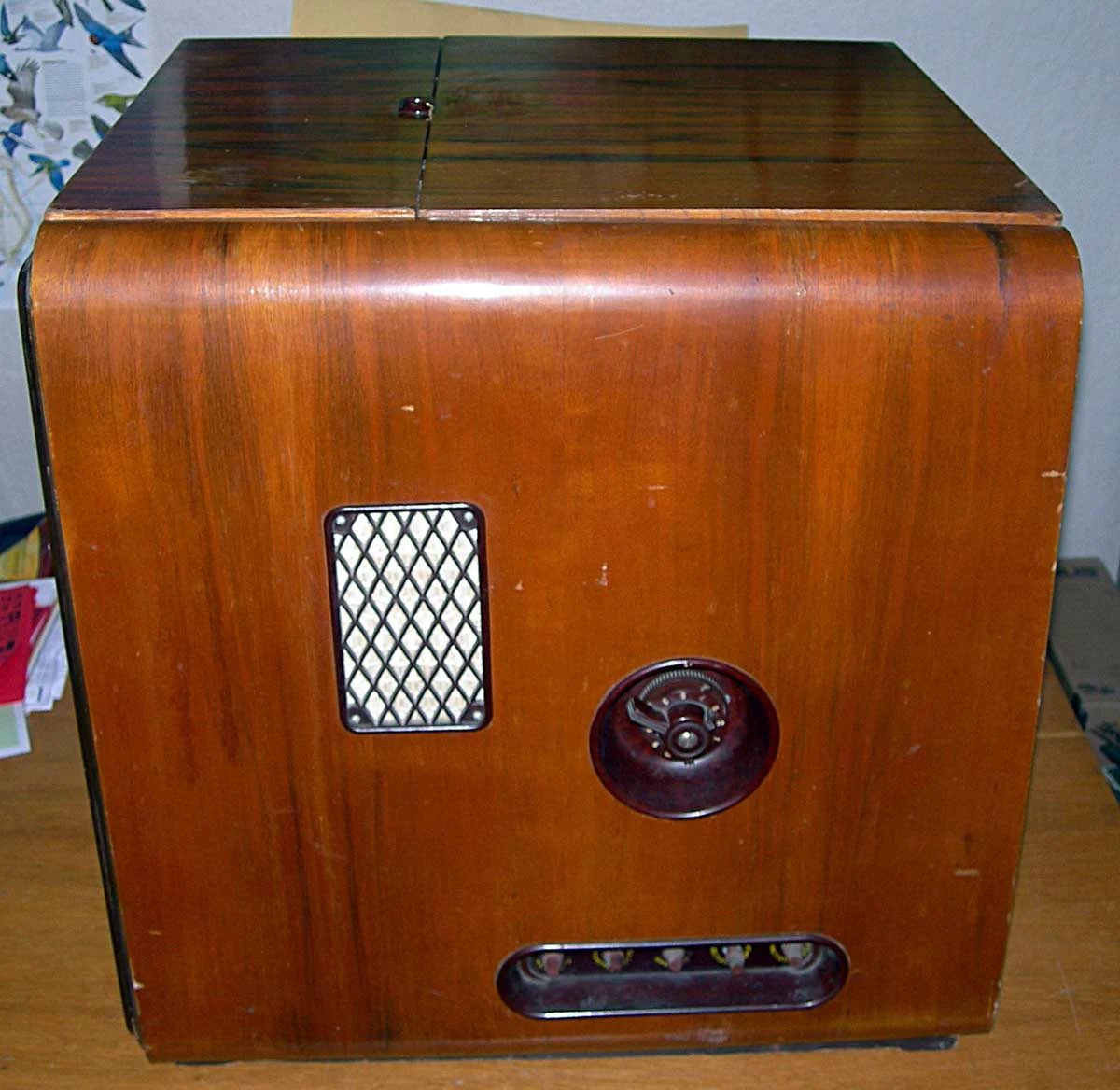

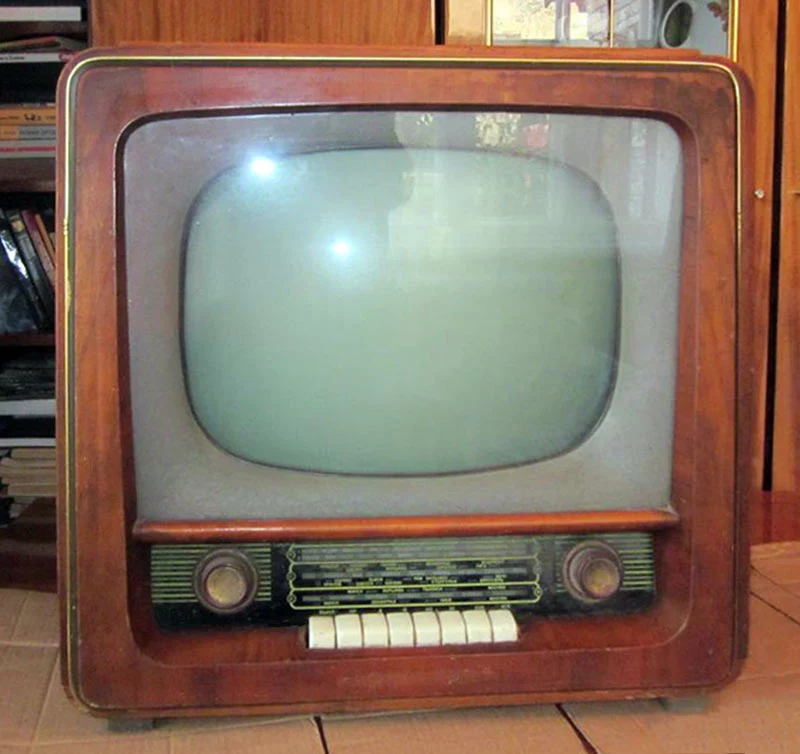

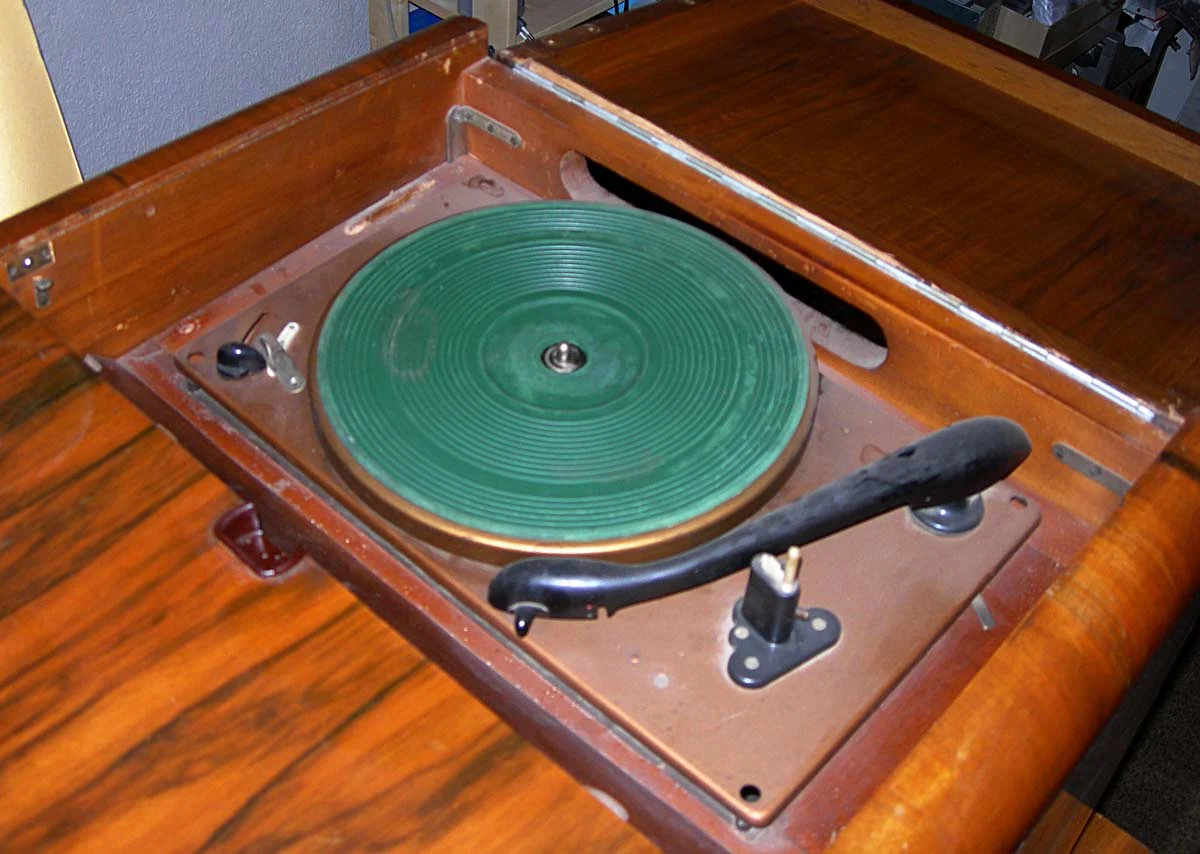

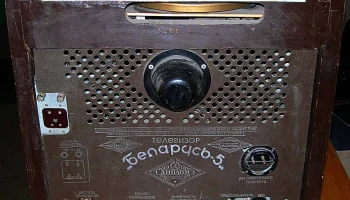

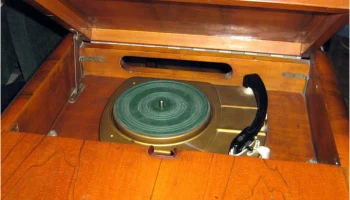

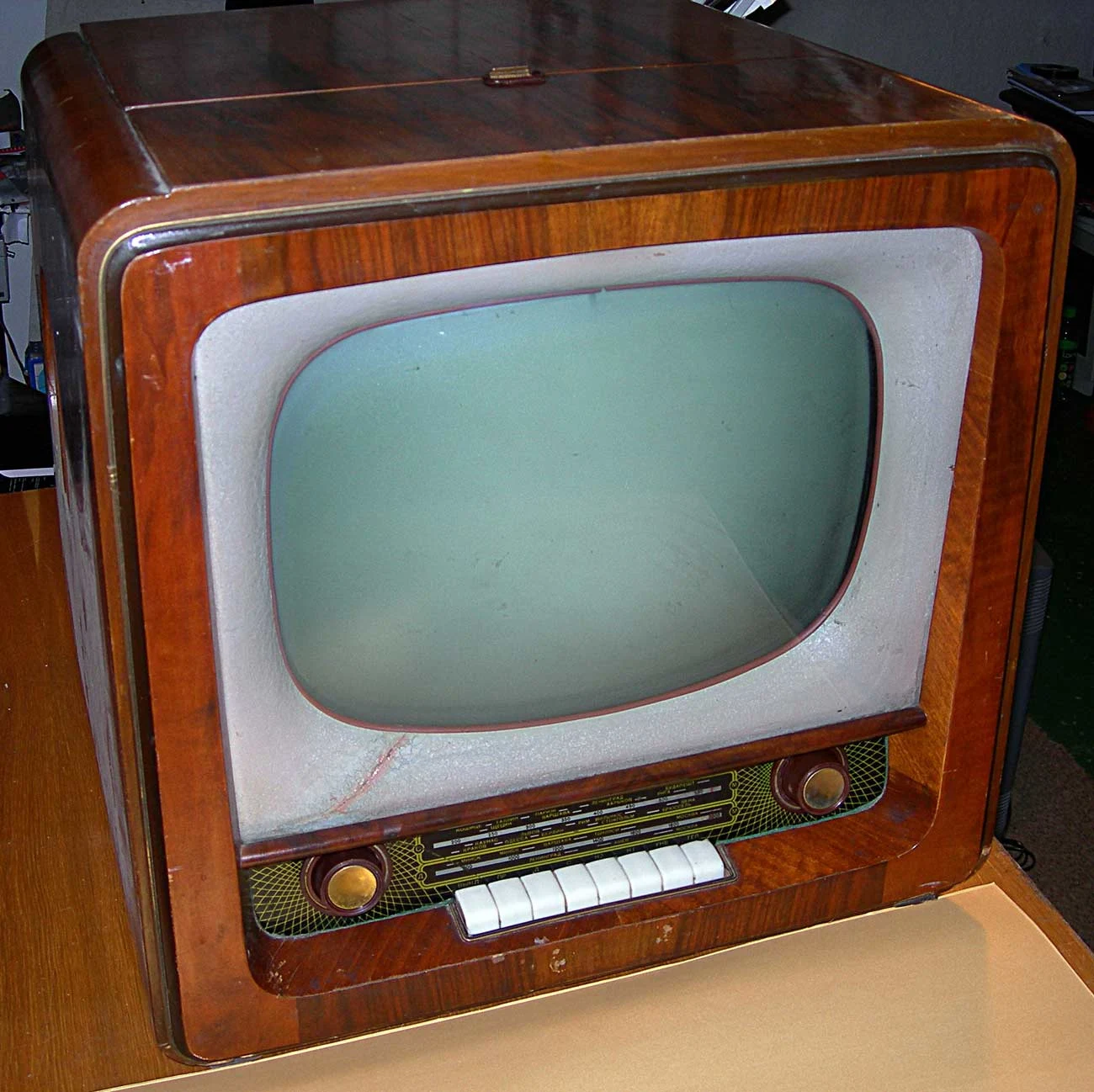

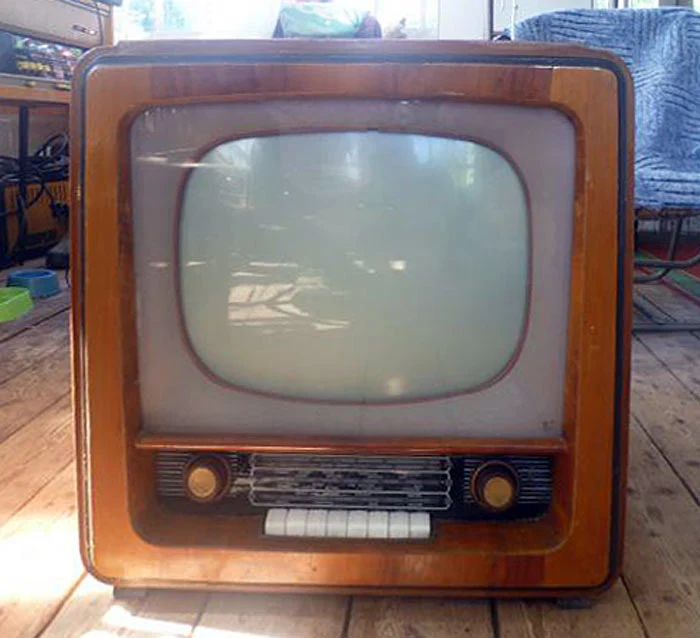

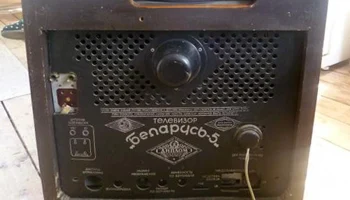

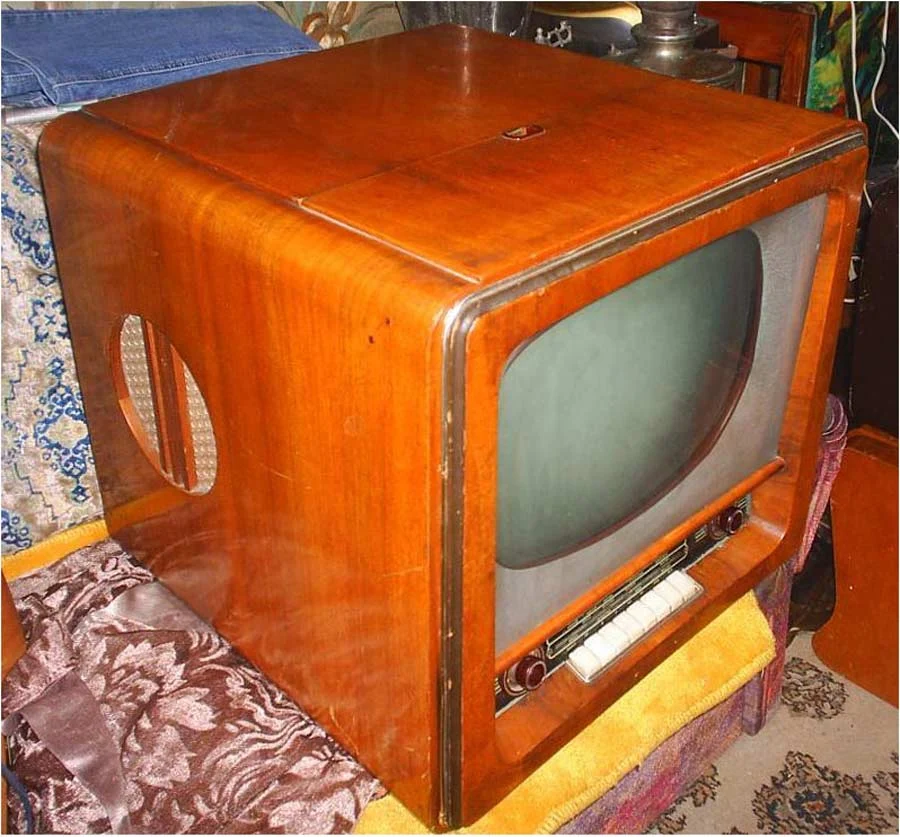

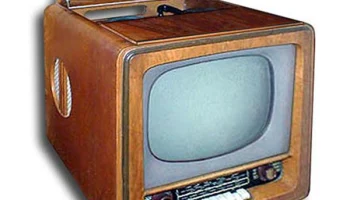

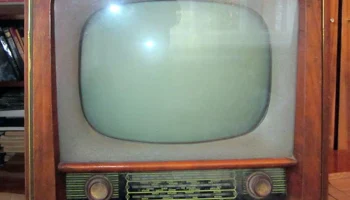

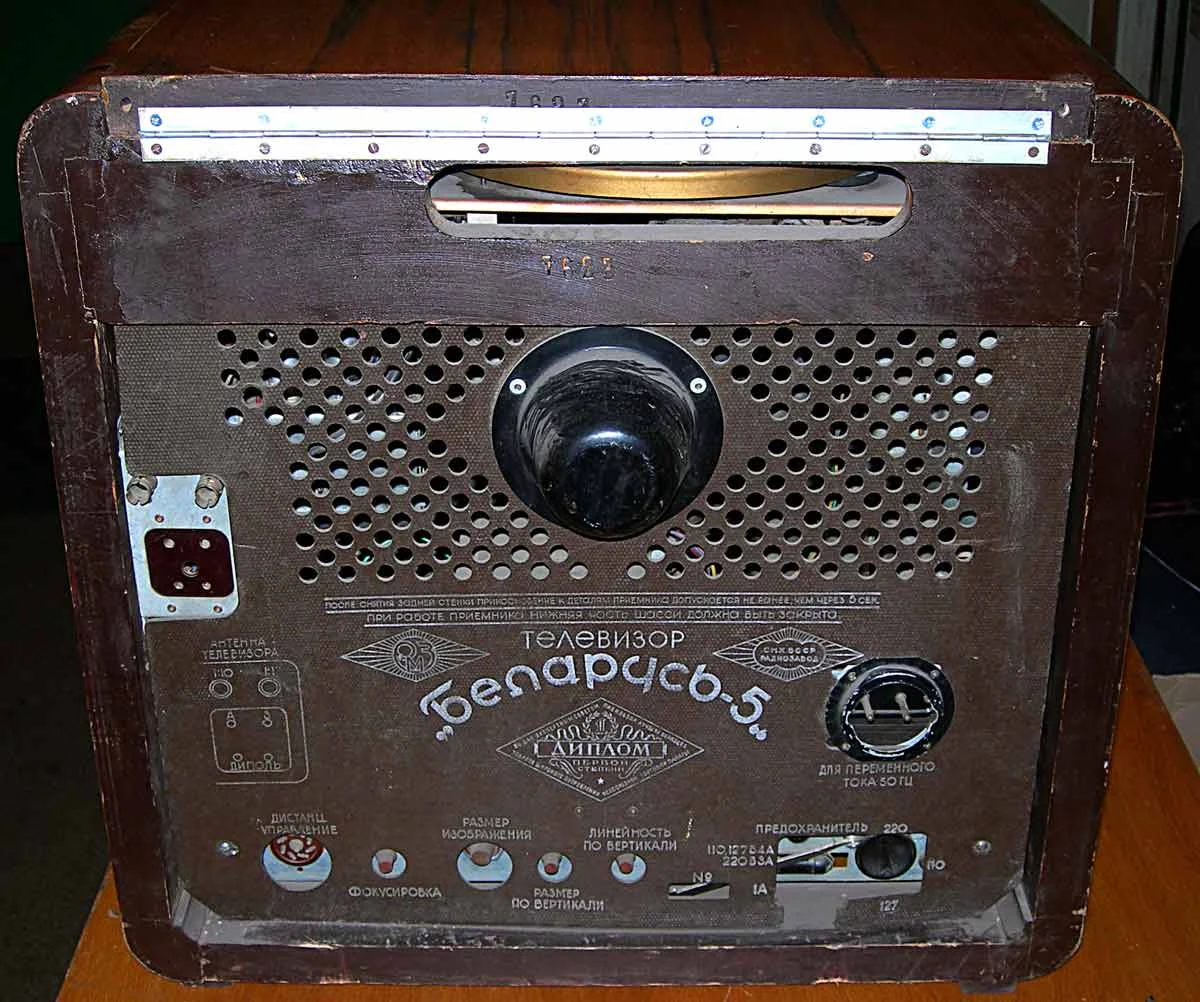

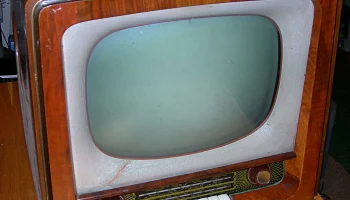

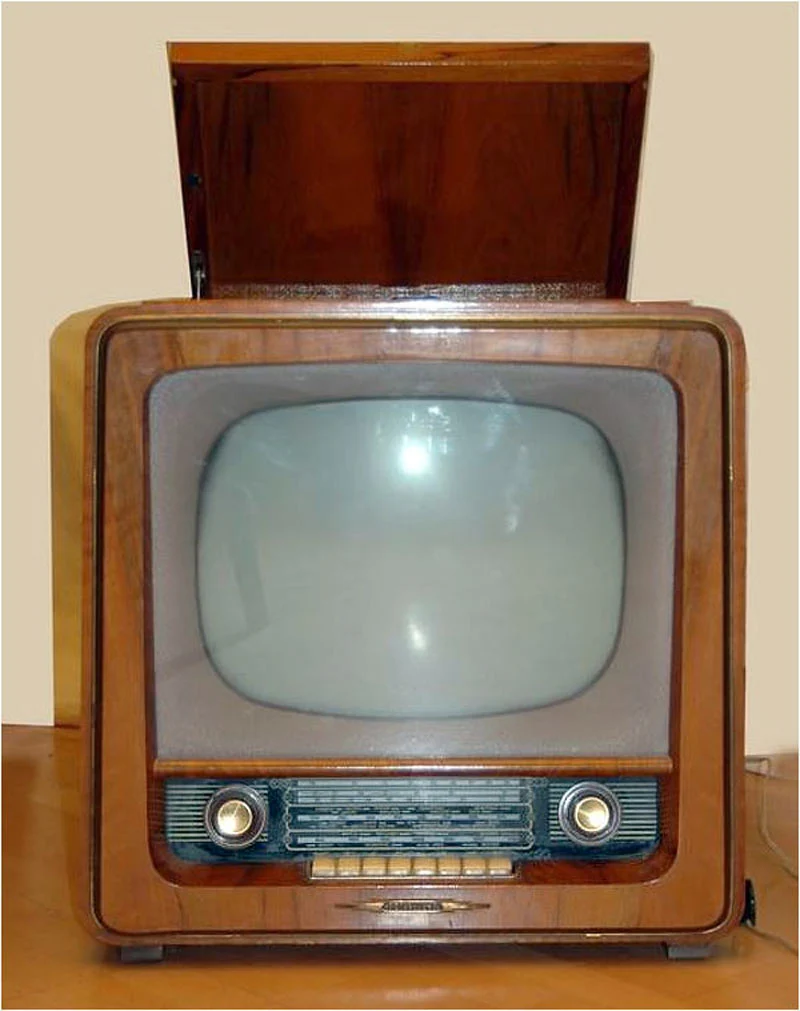

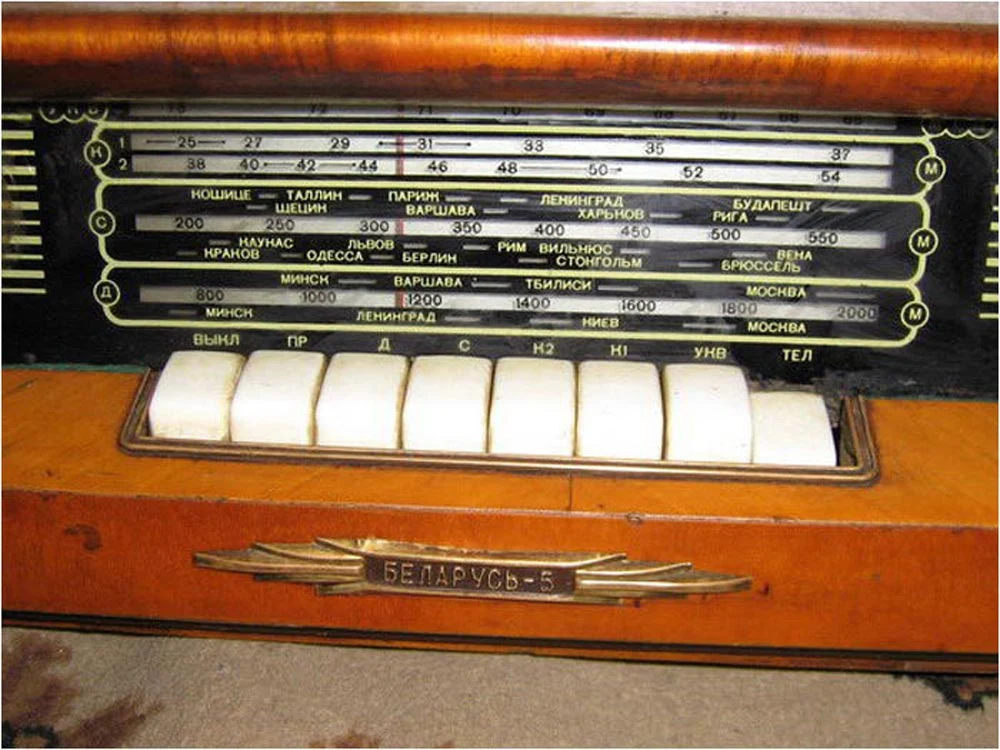

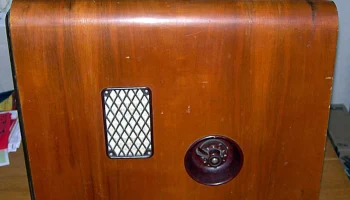

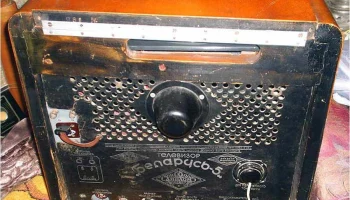

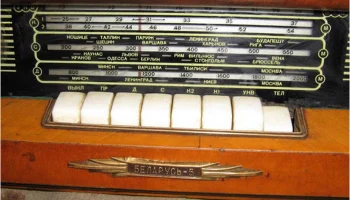

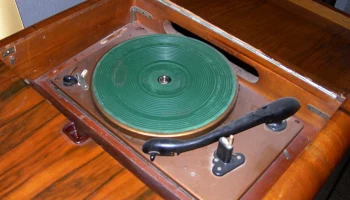

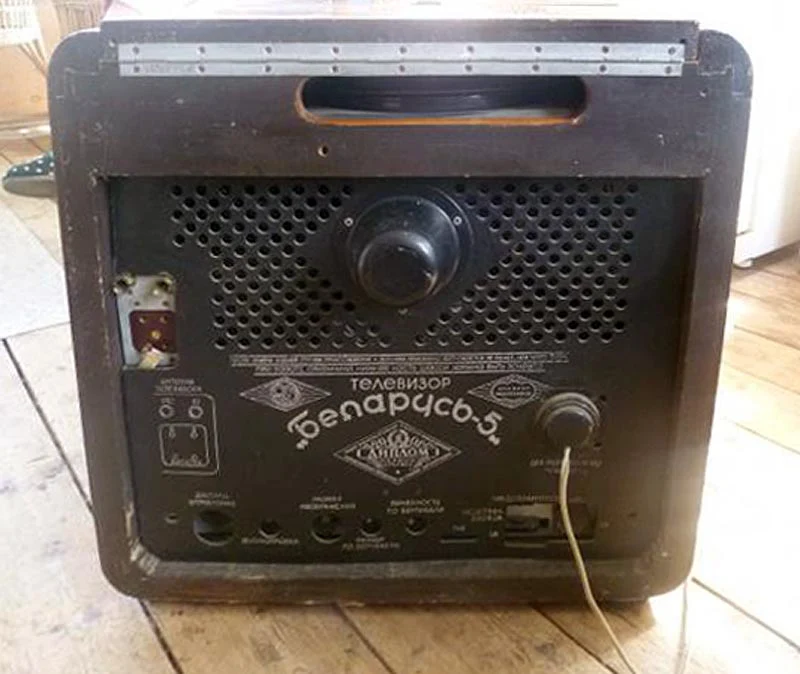

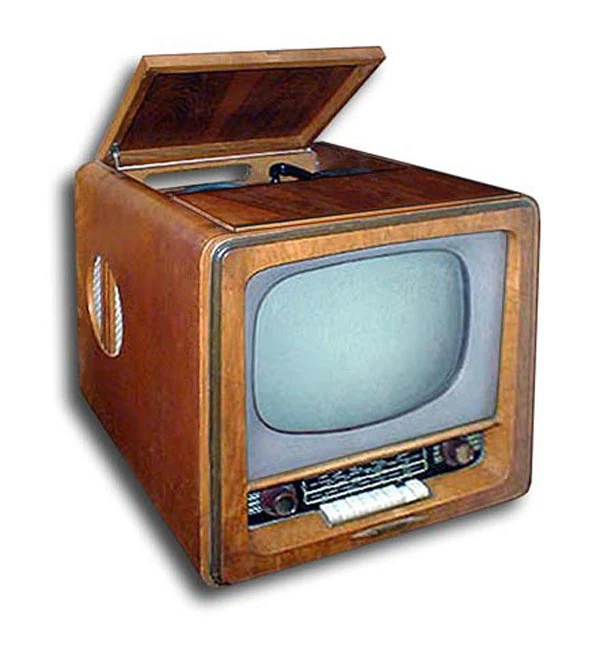

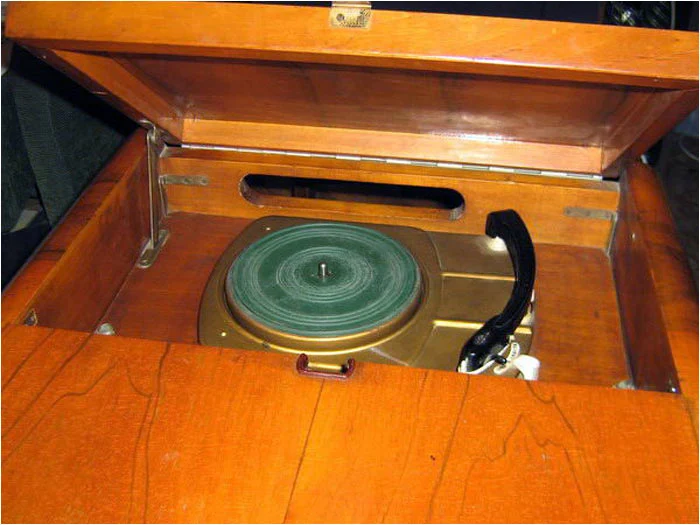

Передняя часть футляра содержит шкалу радиоприемника и органы управления, боковые стенки оснащены ручками регулировки телевизора и громкоговорителем 1-ГД9. Задние ручки предназначены для дополнительных настроек. Проигрыватель размещен сверху футляра.

Для удобства ремонта съемная передняя рамка с кинескопом и отклоняющей системой, откидная панель с ЭПУ и вырез в днище позволяют проводить мелкий ремонт внутри шасси без его извлечения.

Футляр выполнен из ценных пород древесины. Размеры устройства составляют 560×545×535 мм, масса – 40 кг. Стоимость аппарата до денежной реформы составляла 384 руб. 85 коп., после реформы цена изменилась.
