Ода-101-стерео (1983)

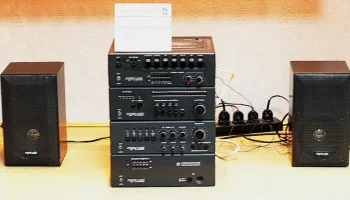

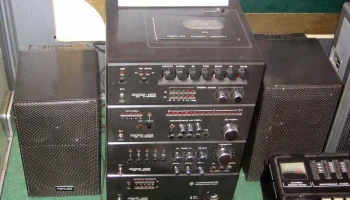

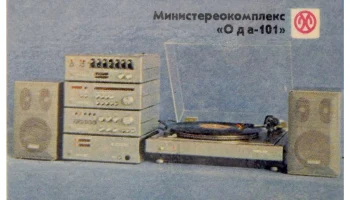

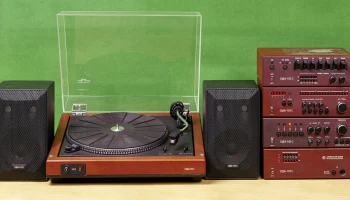

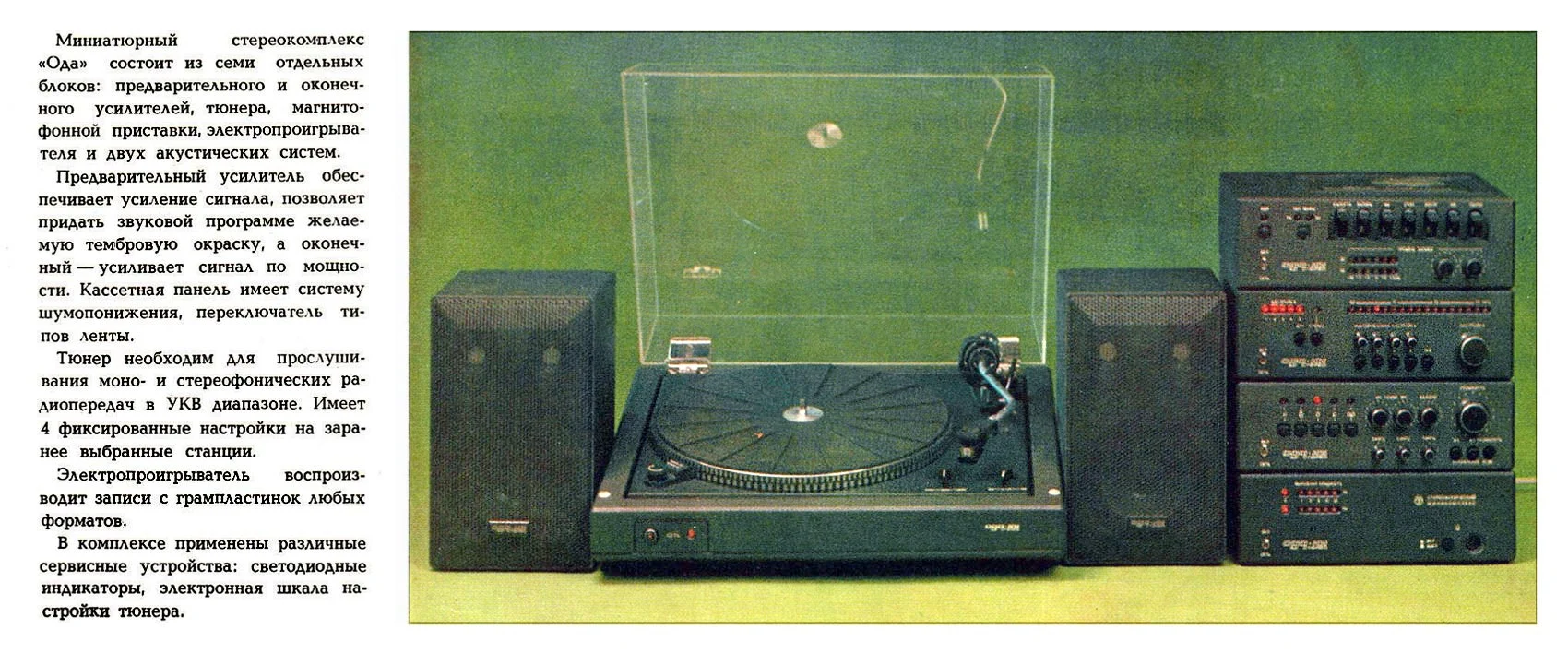

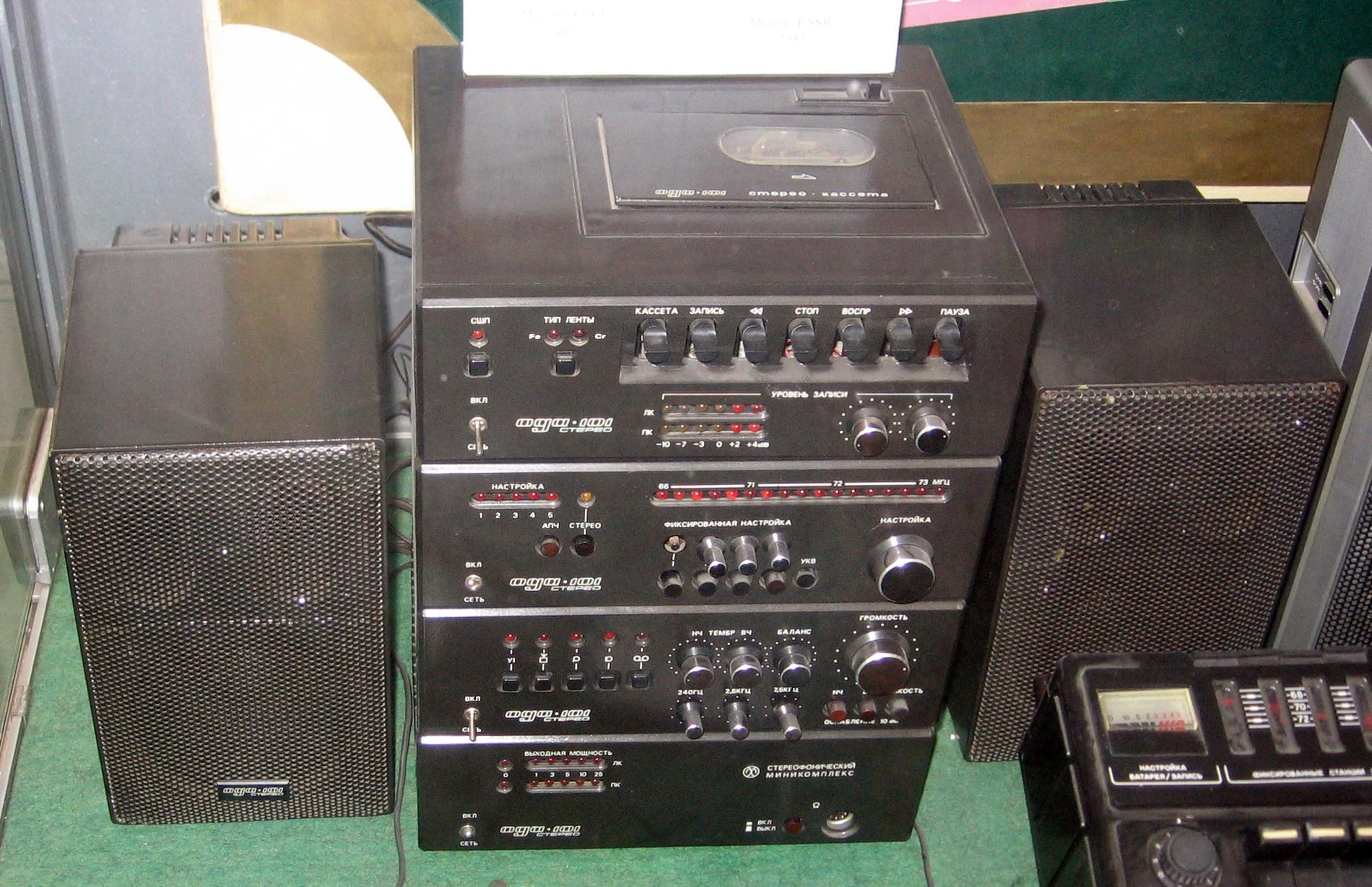

Стереофонический миникомплекс «Ода-101-стерео»

Год выпуска: 1984
Производитель: Муромский завод РИП
Количество блоков: 4

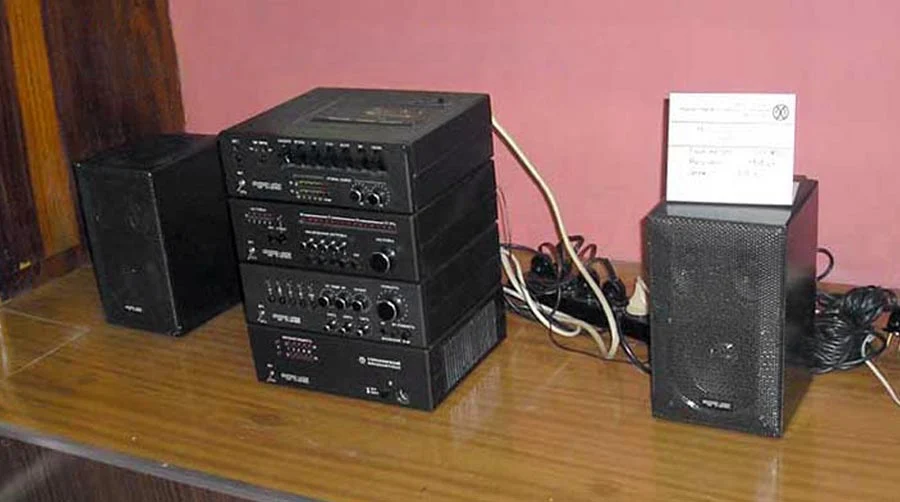

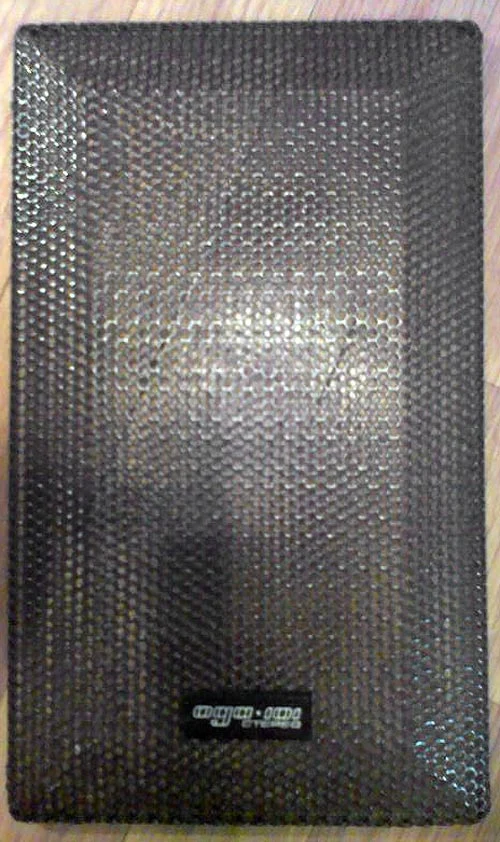

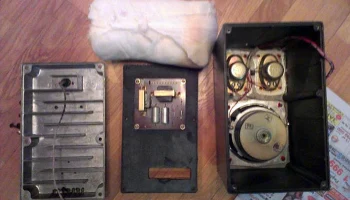

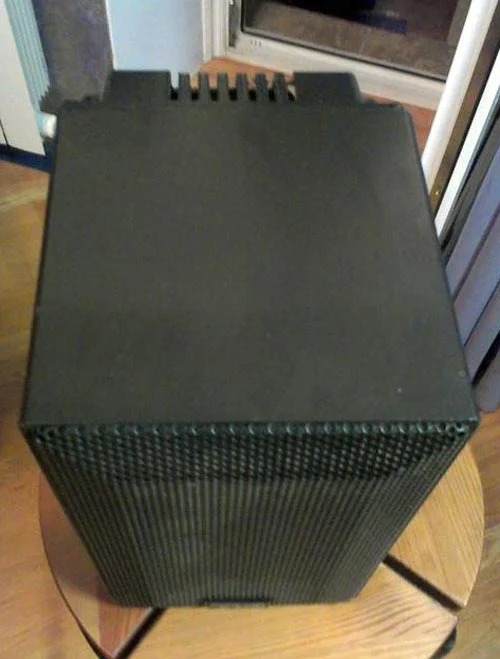

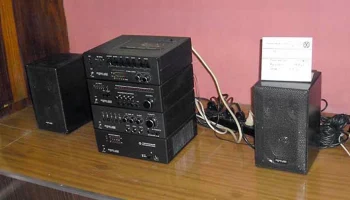

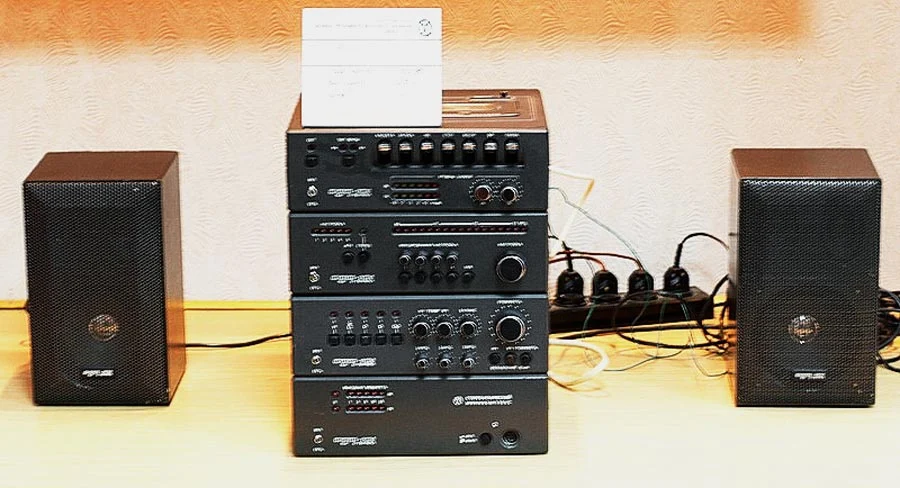

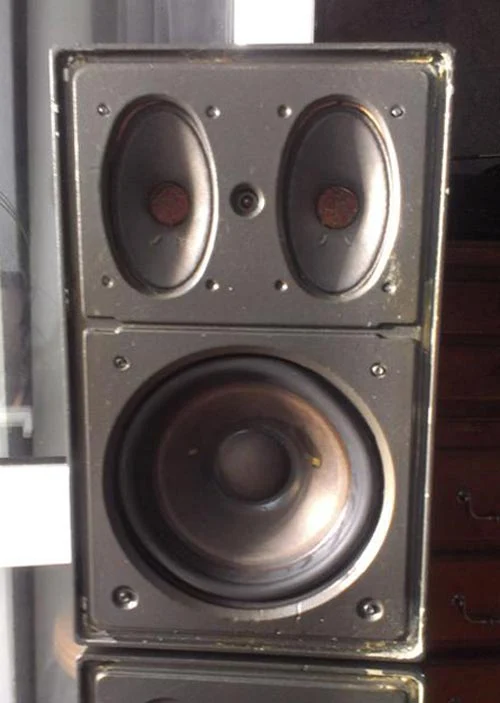

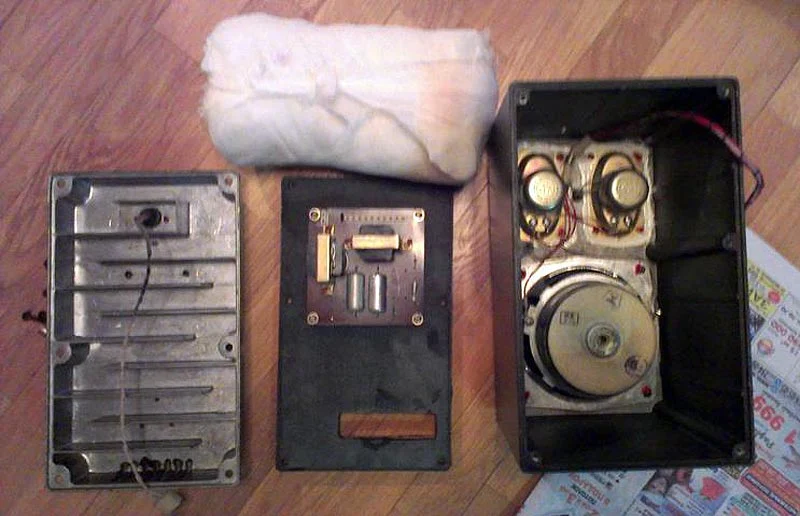

Состав: тюнер, магнитофон, УКУ, блок УМ, блок ЭП «Орфей-101-С», две акустические системы (АС)

Функциональность:
— Прием стереофонического вещания в диапазоне ЧМ;
— Воспроизведение и запись монофонических и стереофонических аудиопрограмм;
— Прослушивание аудио через внешние источники, АС и стереотелефоны;
— Возможность работы с магнитными лентами типов А4206-3Б и А4212-3В.

Технические блоки и их особенности:

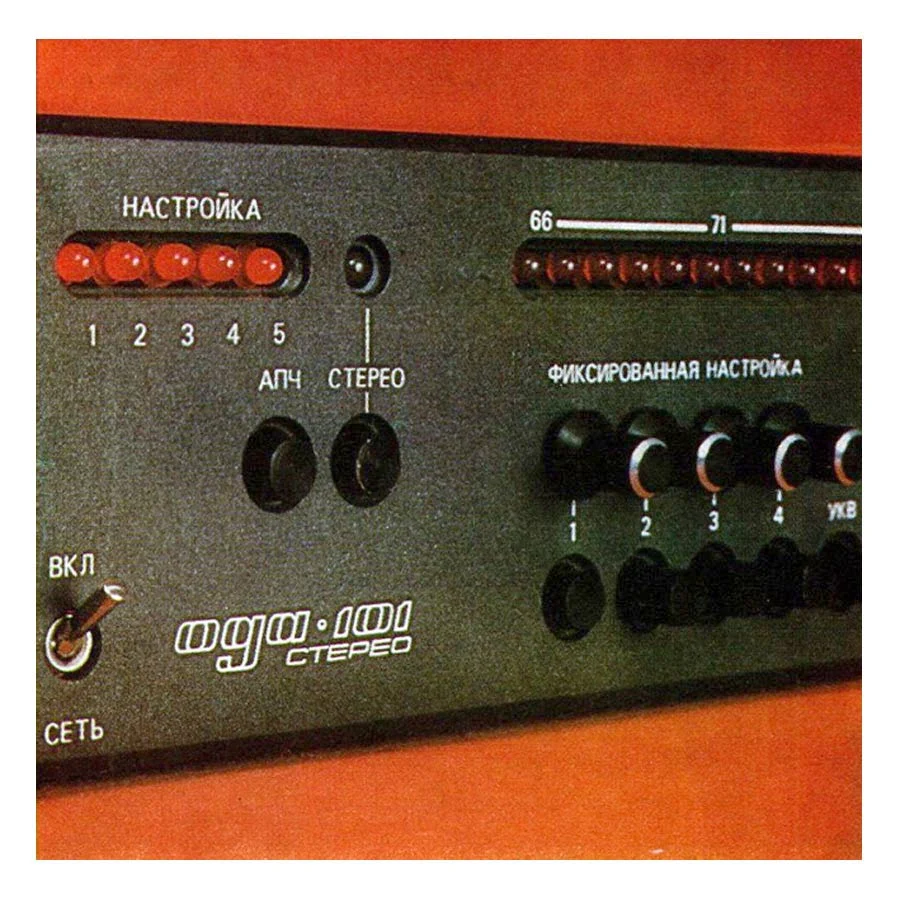

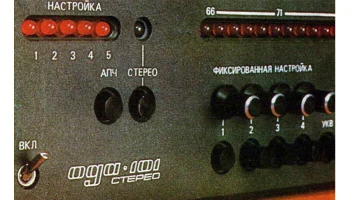

1. Тюнер:
— Четыре фиксированных настройки на радиостанции;
— Электронная шкала настройки;
— Индикация точной настройки и наличия стерео;
— Автоматическая подстройка частоты (АПЧ);
— Быстрая настройка (БШН).

2. Магнитофон:
— Световая индикация состояния и режима работы;
— Индикатор расхода ленты;
— Контроль уровня записи;
— Переключатель типа ленты с индикацией.

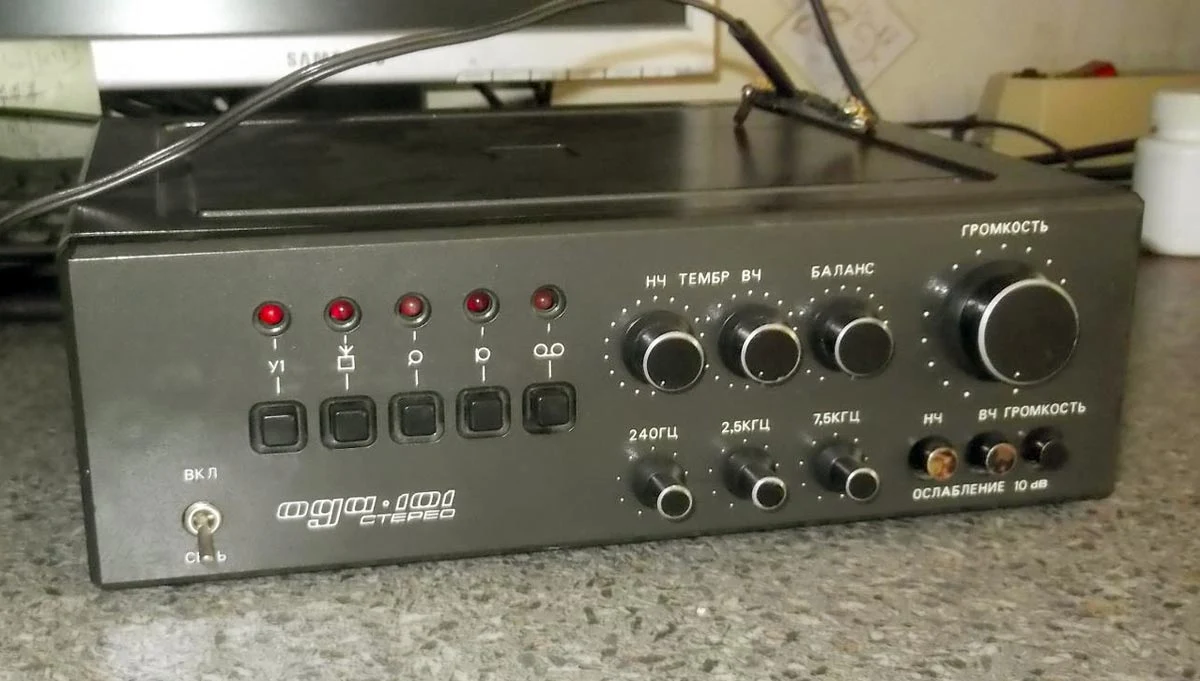

3. УКУ (устройство коммутации):
— Электронная коммутация пяти источников сигнала;
— Корректировка амплитудно-частотной характеристики (АЧХ);
— Ослабление громкости и частотных диапазонов на 10 дБ.

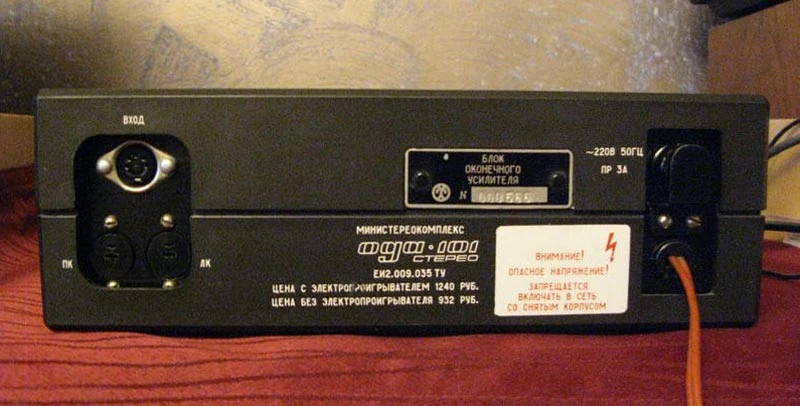

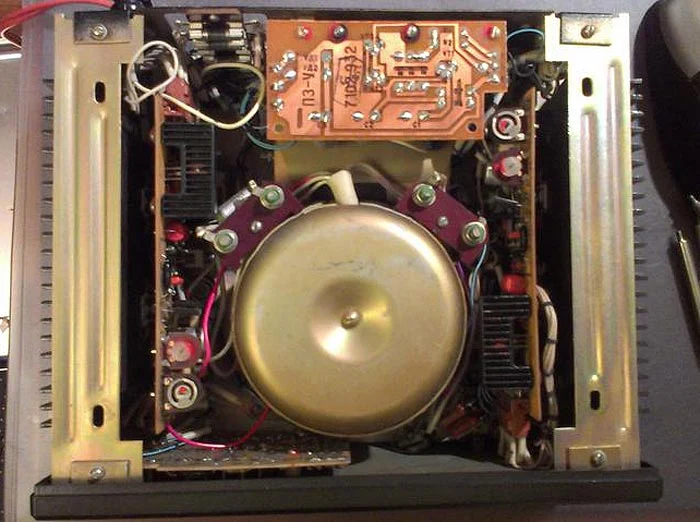

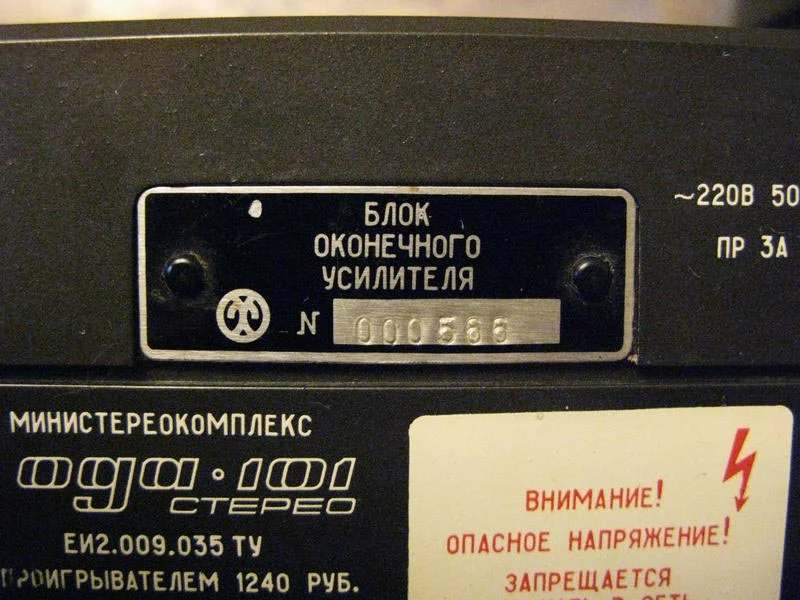

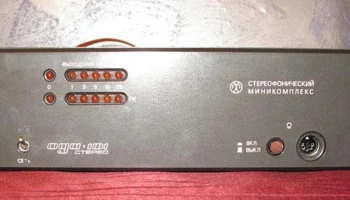

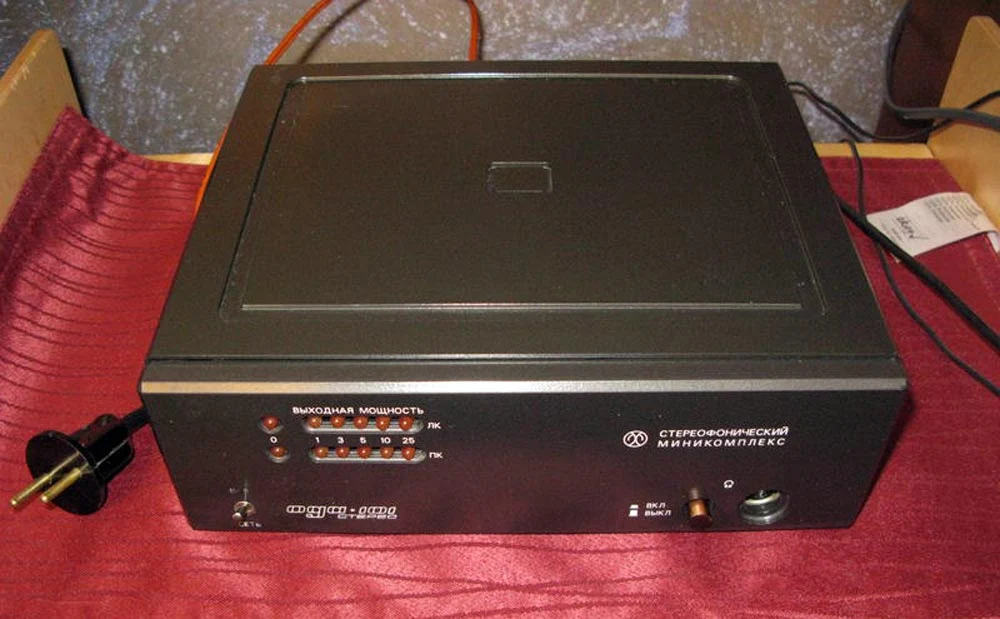

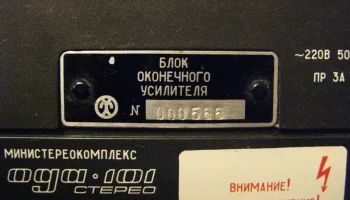

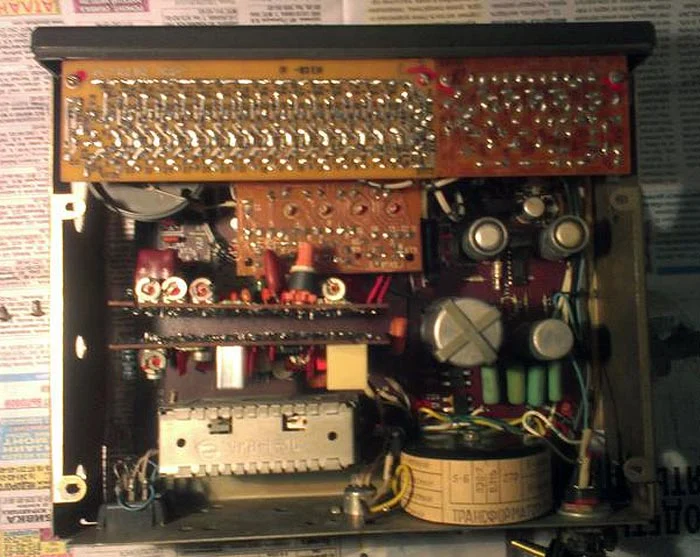

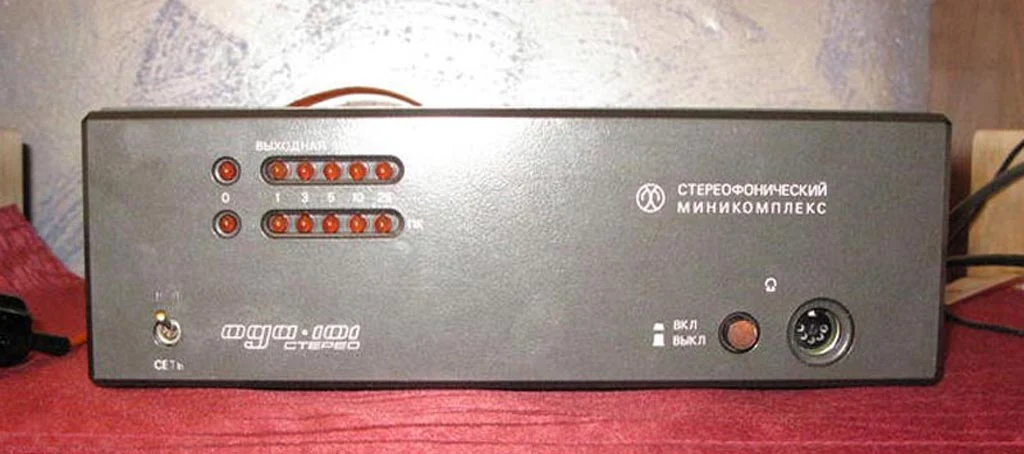

4. Усилитель мощности (блок УМ):
— Индикаторы номинальной и максимальной выходной мощности;
— Защита от короткого замыкания;
— Защита АС при неисправности усилителя.

Документация и иллюстрации:
— Описание, электрические и монтажные схемы комплекса приведены в справочнике Ю.П. Алексеева;
— Доступны видеосюжеты и фотографии комплекса на форуме РТ-20.
