Ода-102-стерео (1986)

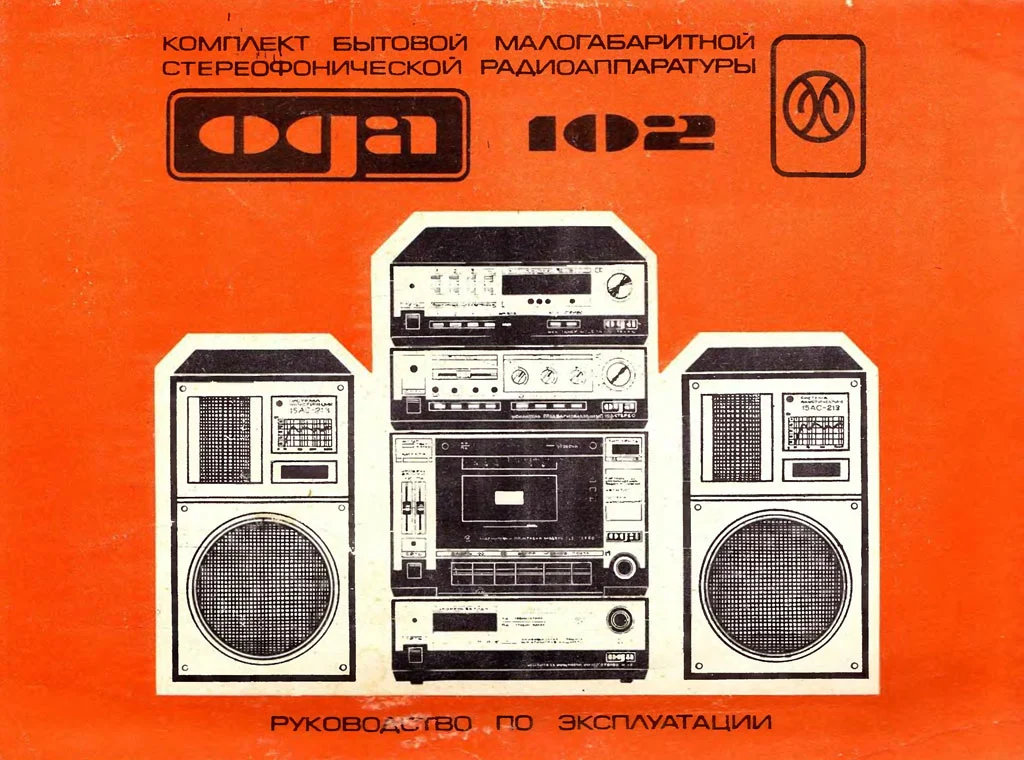

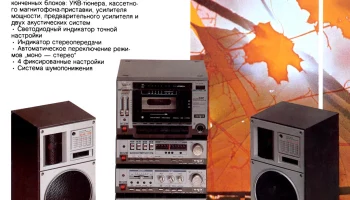

Описание комплекса «Ода-102-стерео»

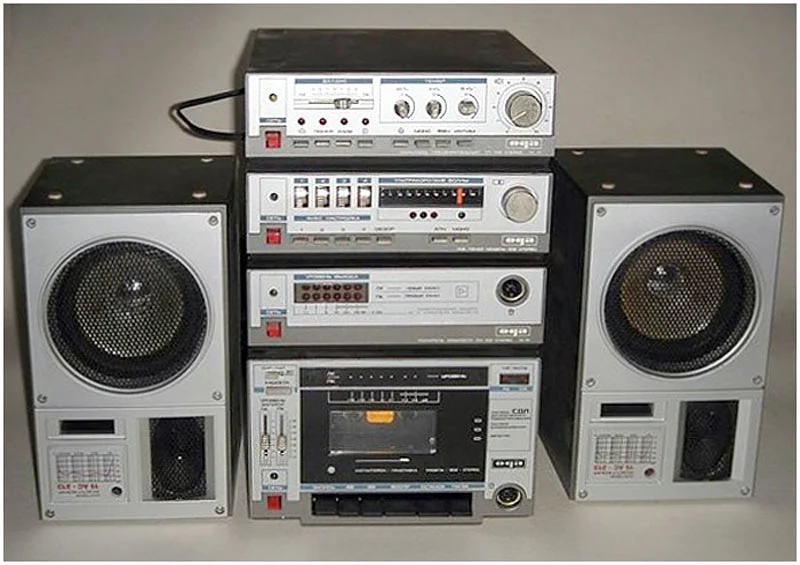

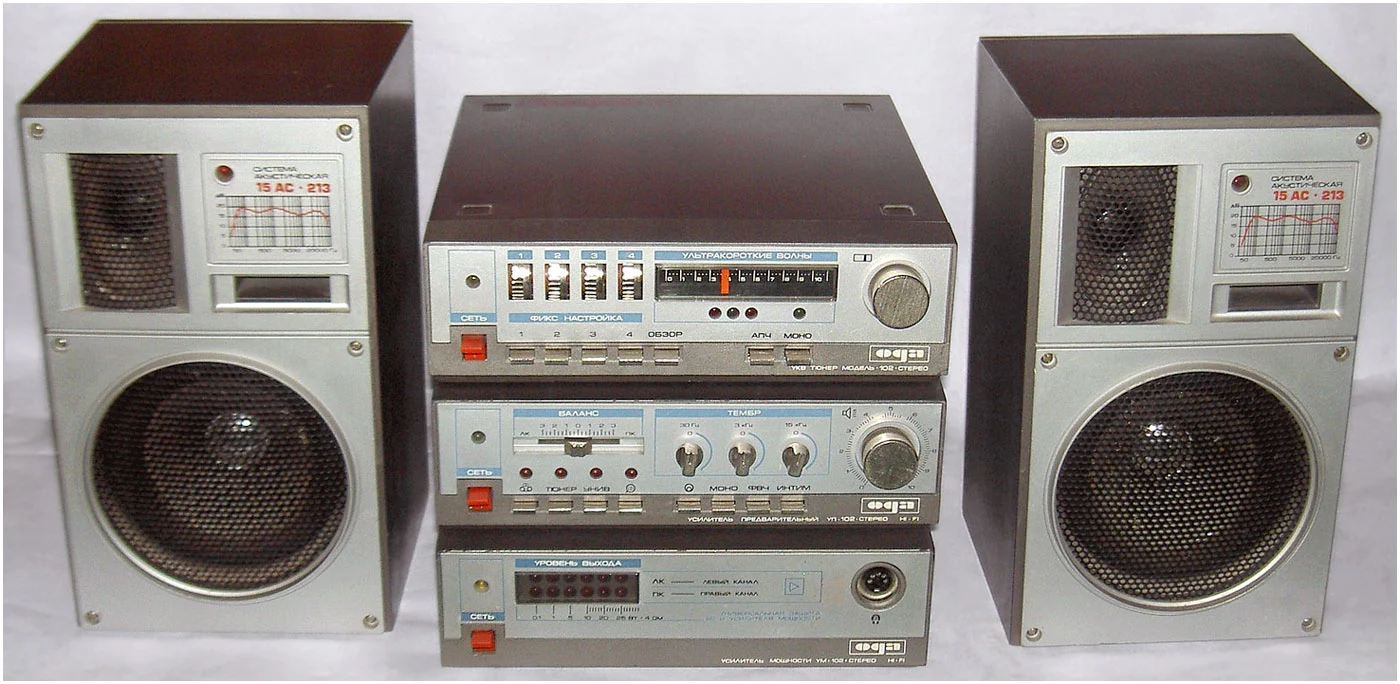

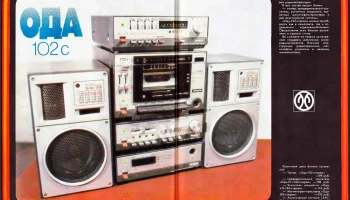

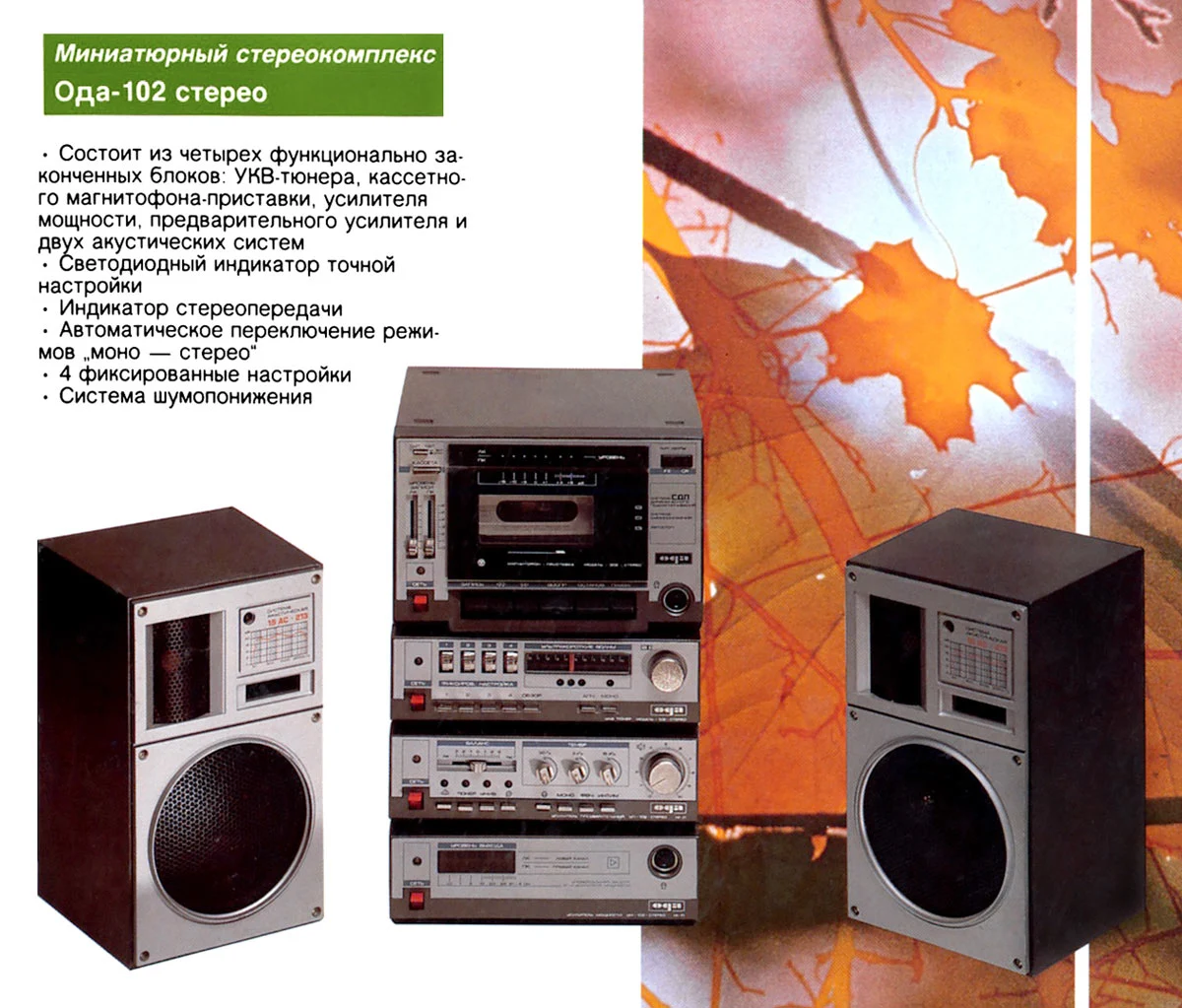

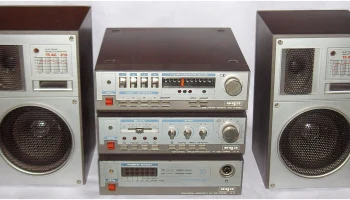

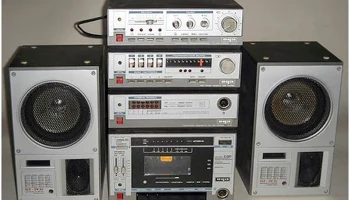

Радиокомплекс «Ода-102-стерео», выпущенный Муромским заводом РИП в 1986 году, представляет собой комбинированную аппаратуру для приема и воспроизведения аудиоинформации.

Состав комплекса включает следующие блоки:

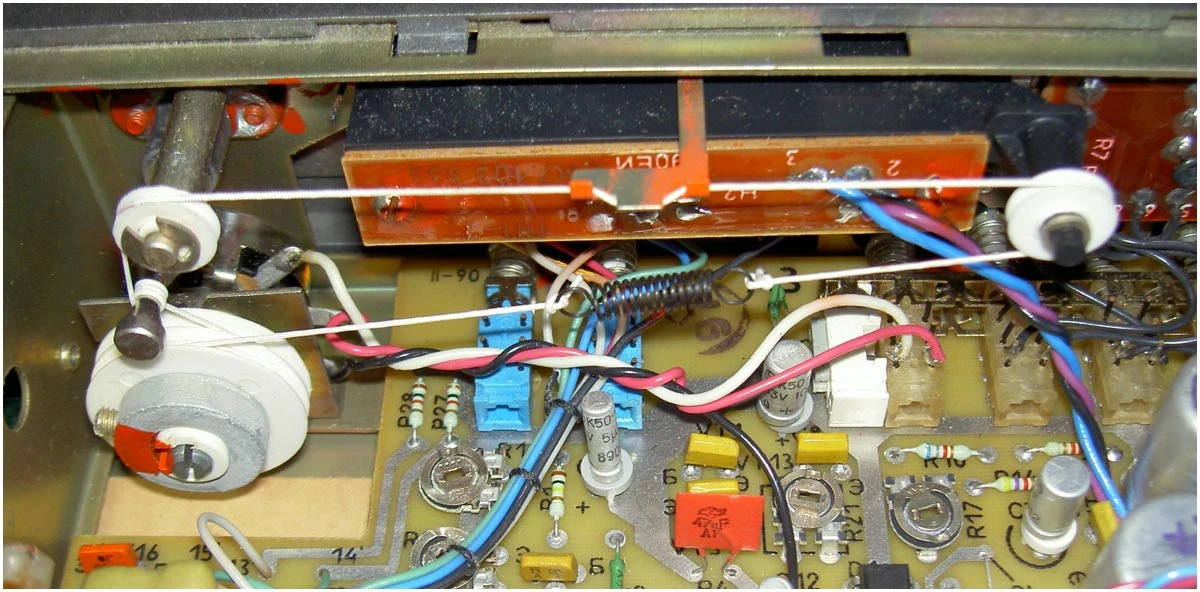

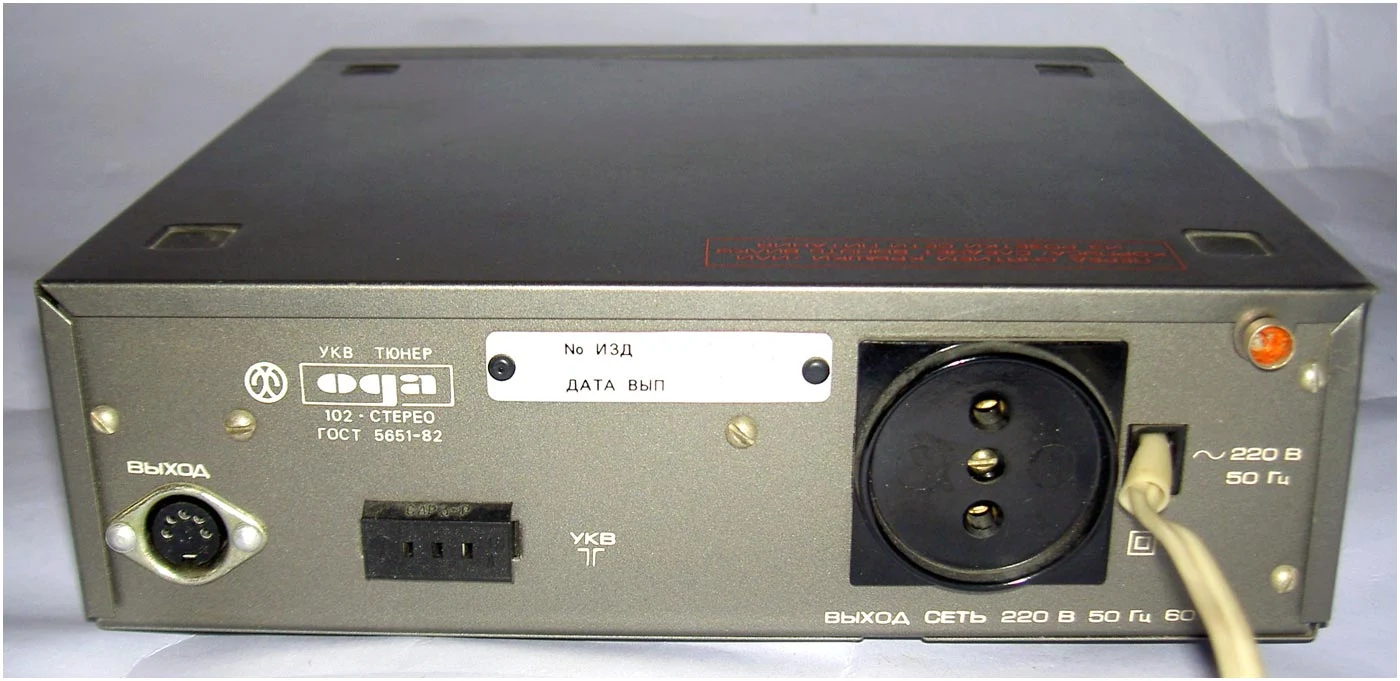

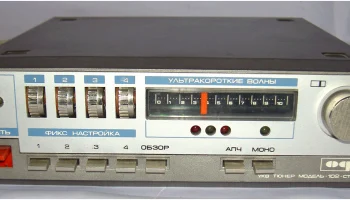

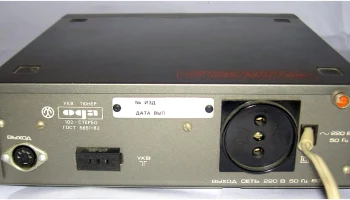

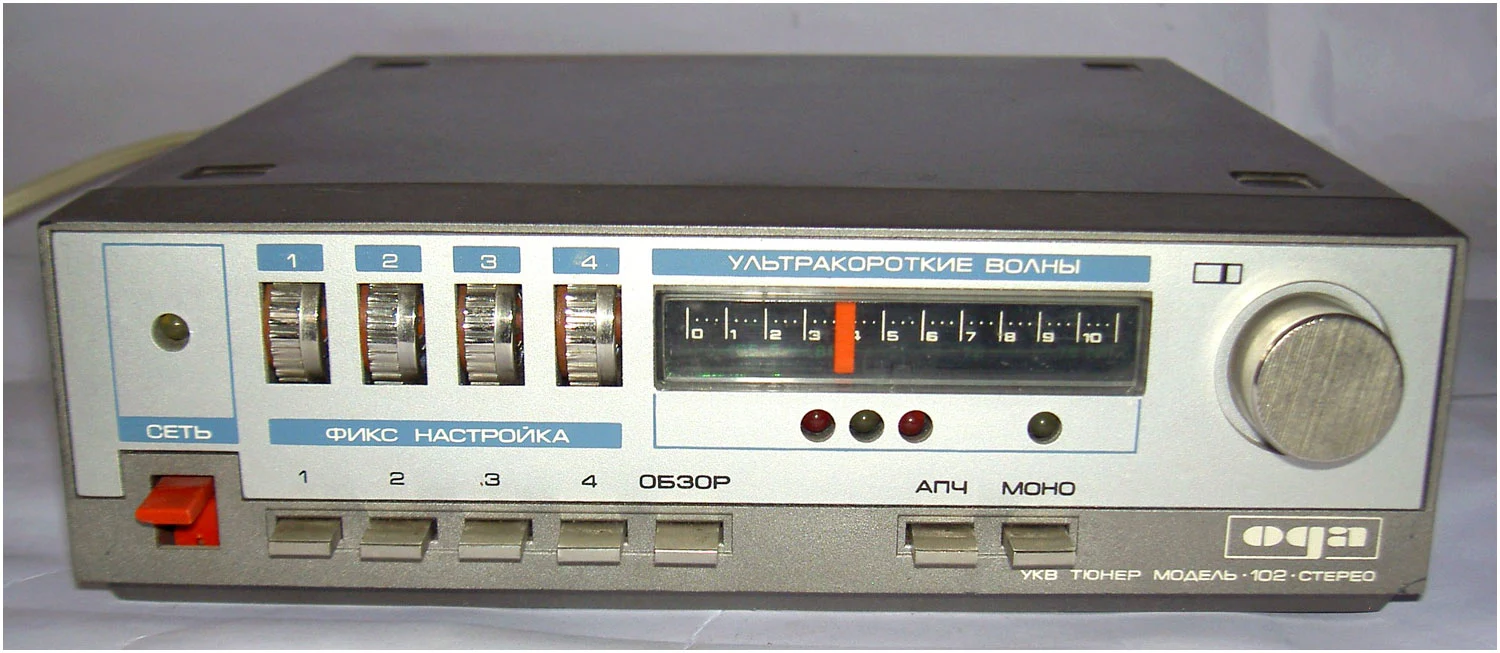

— УКВ тюнер «Ода-102С»

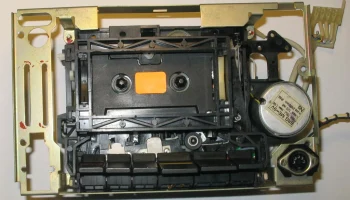

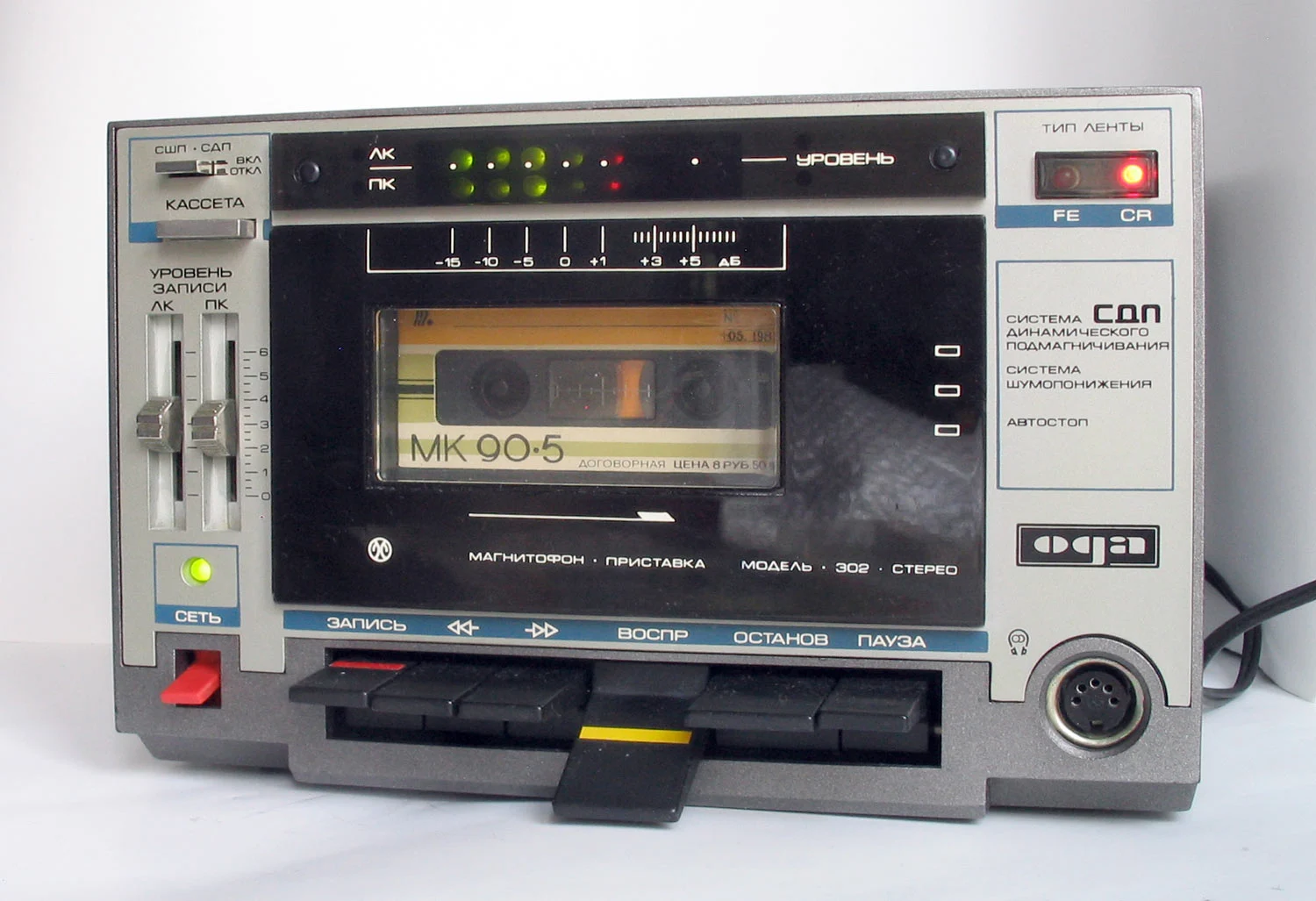

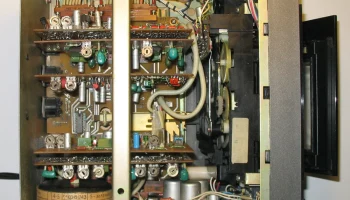

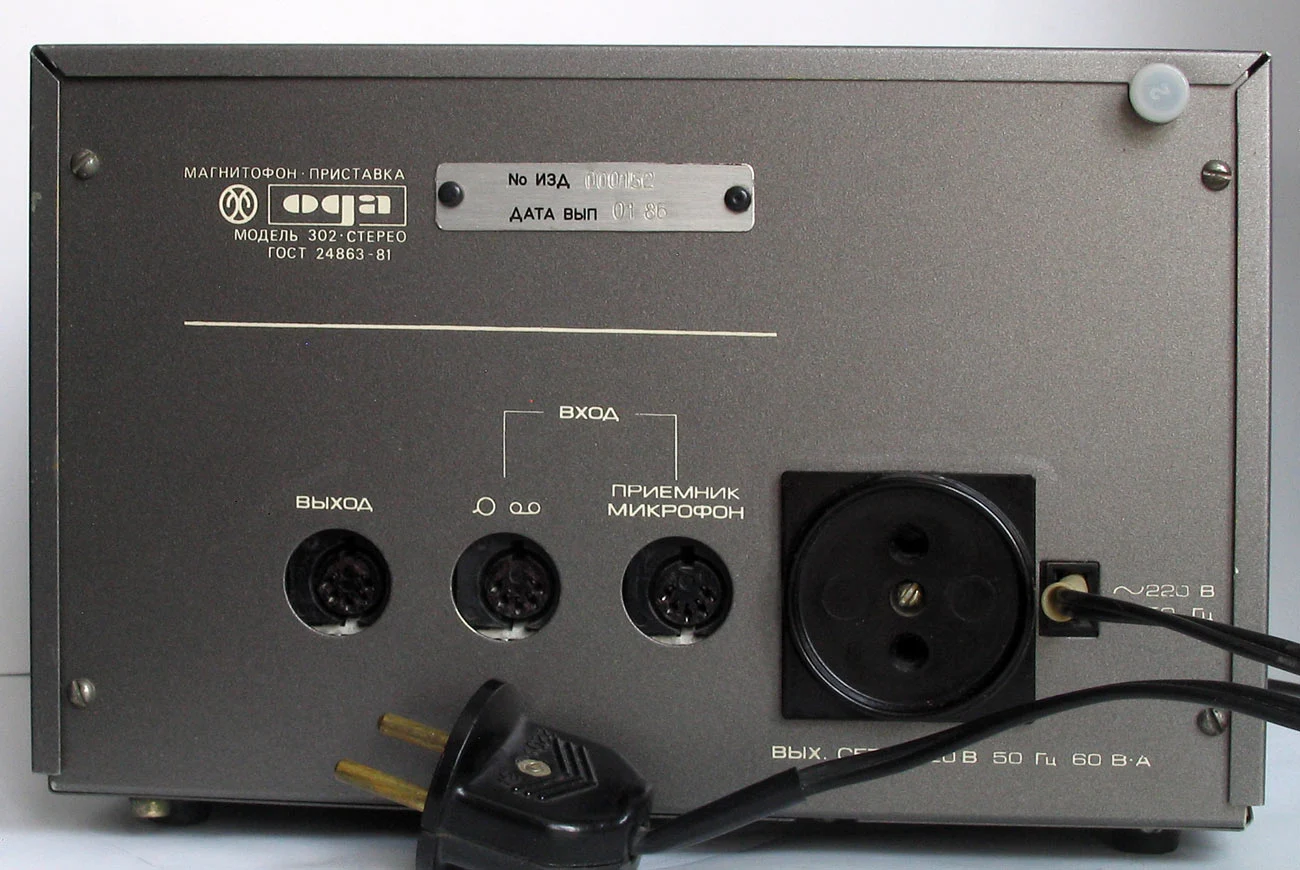

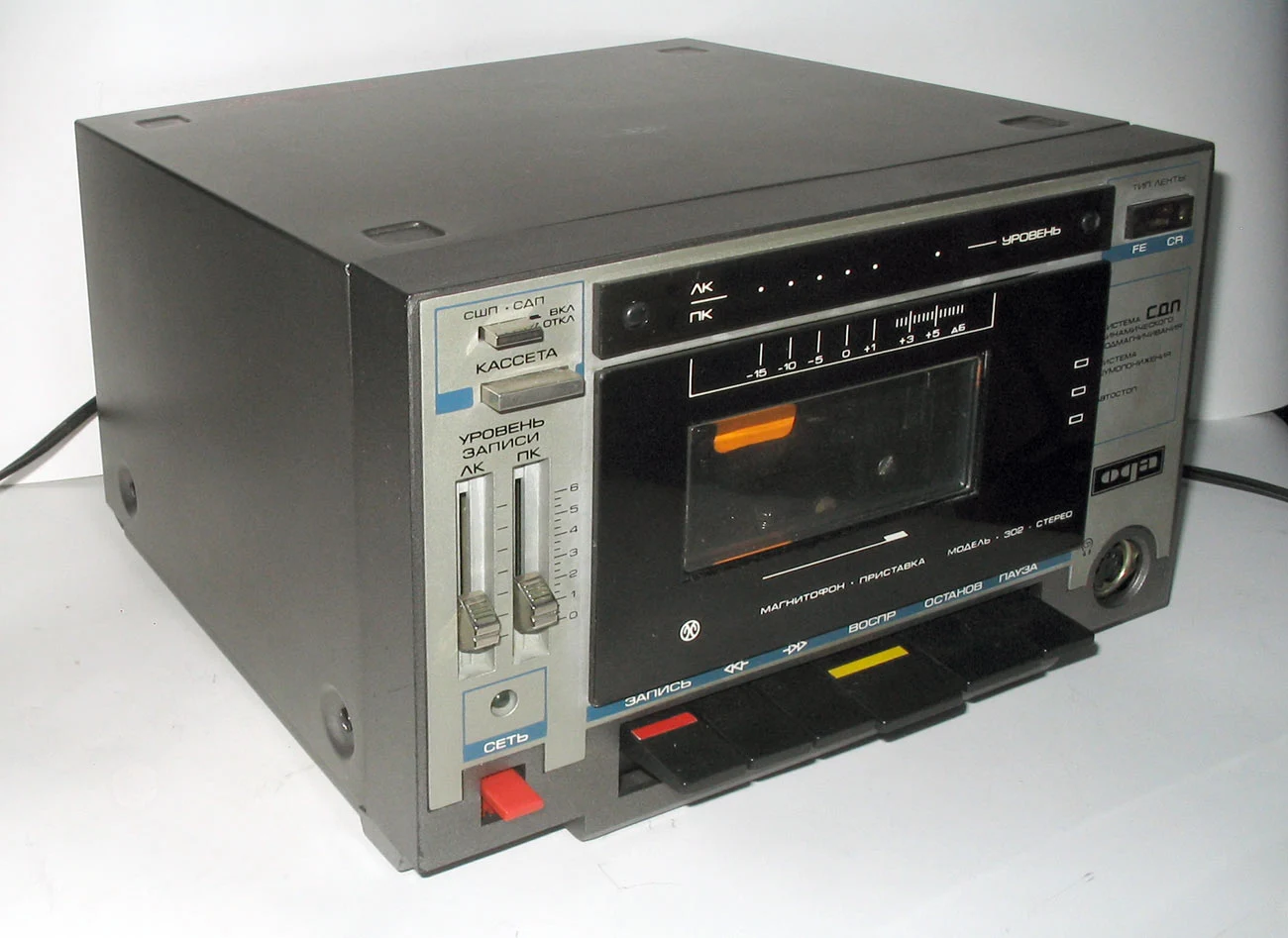

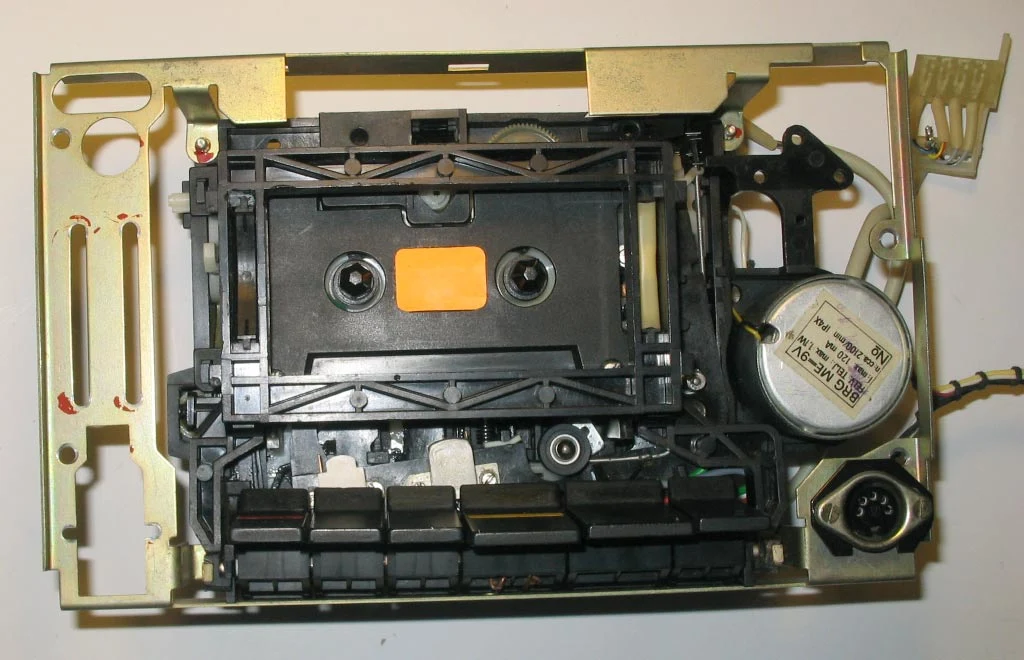

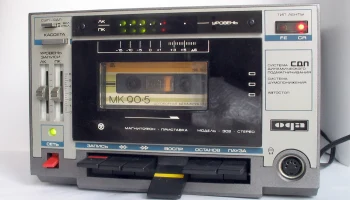

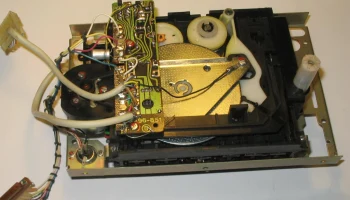

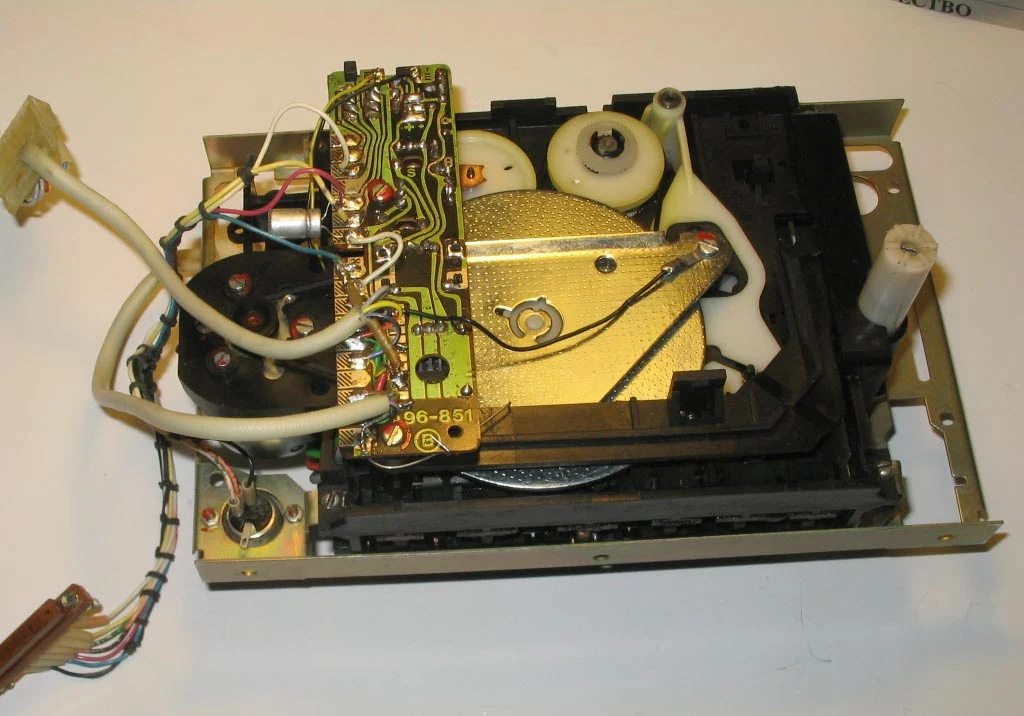

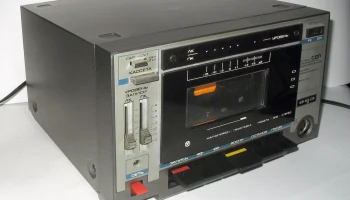

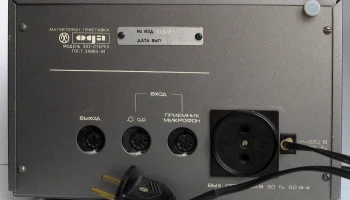

— Кассетный магнитофон-приставка «Ода-302С»

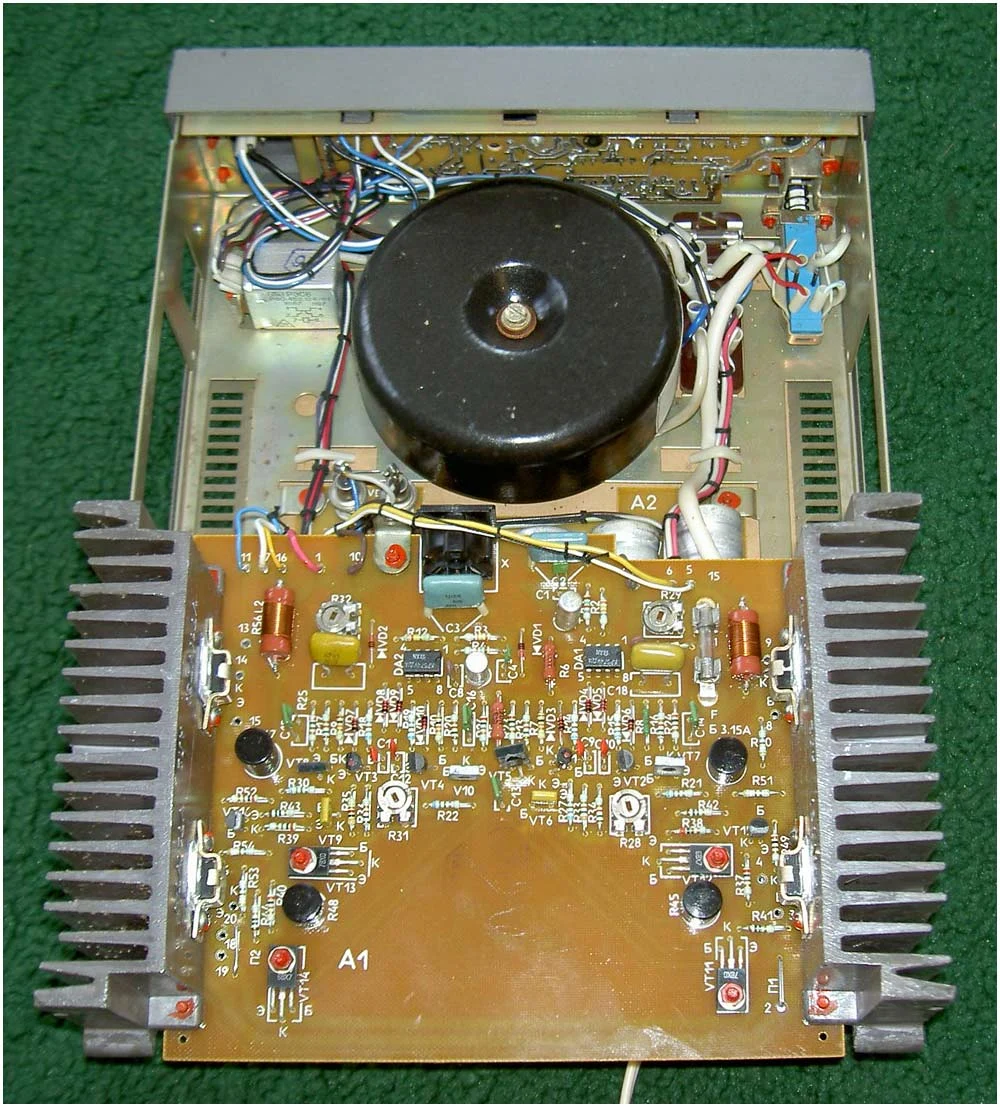

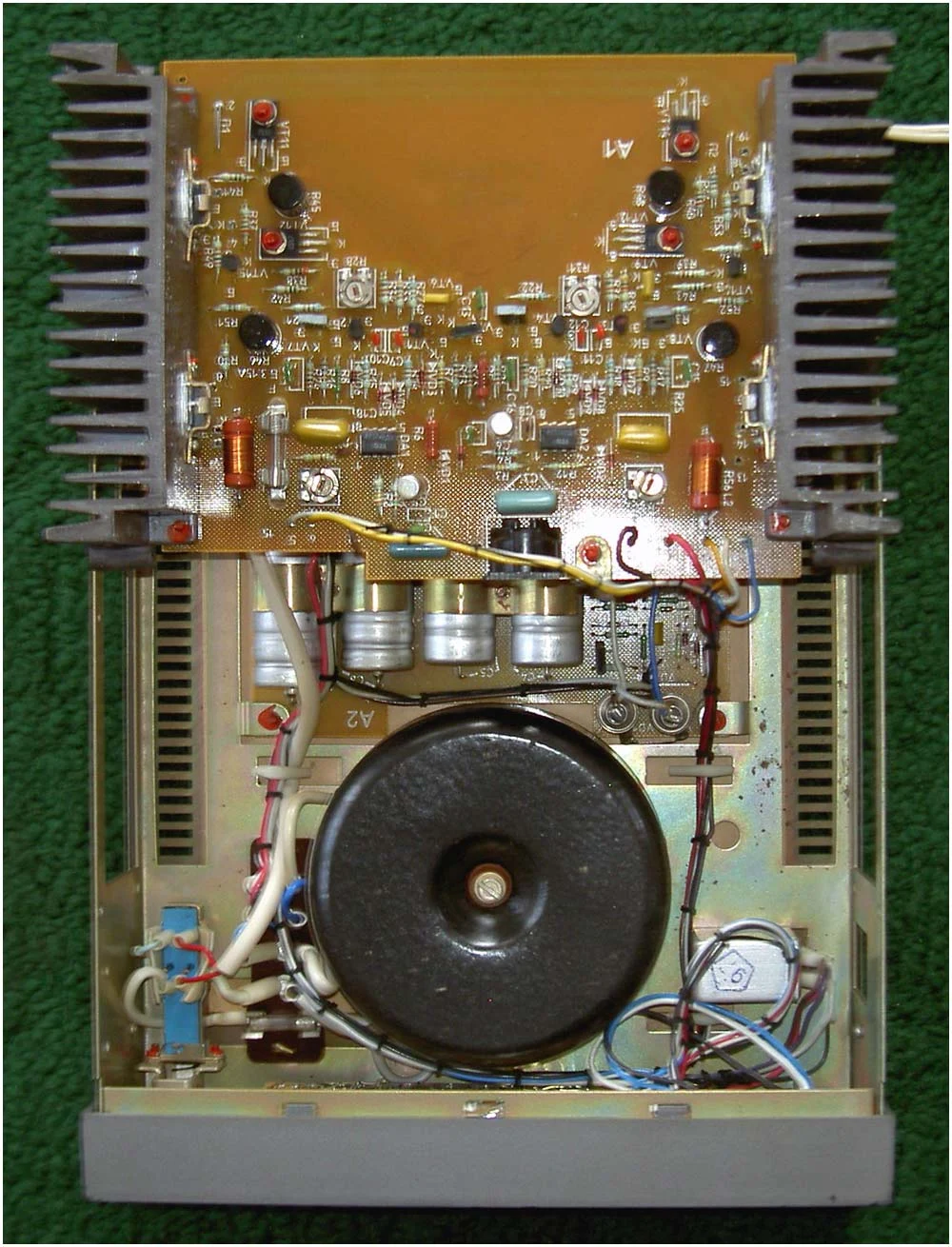

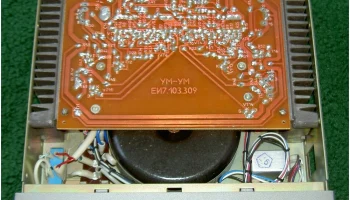

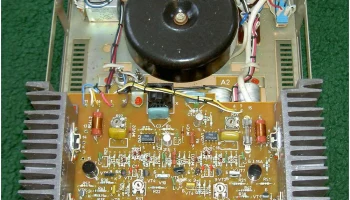

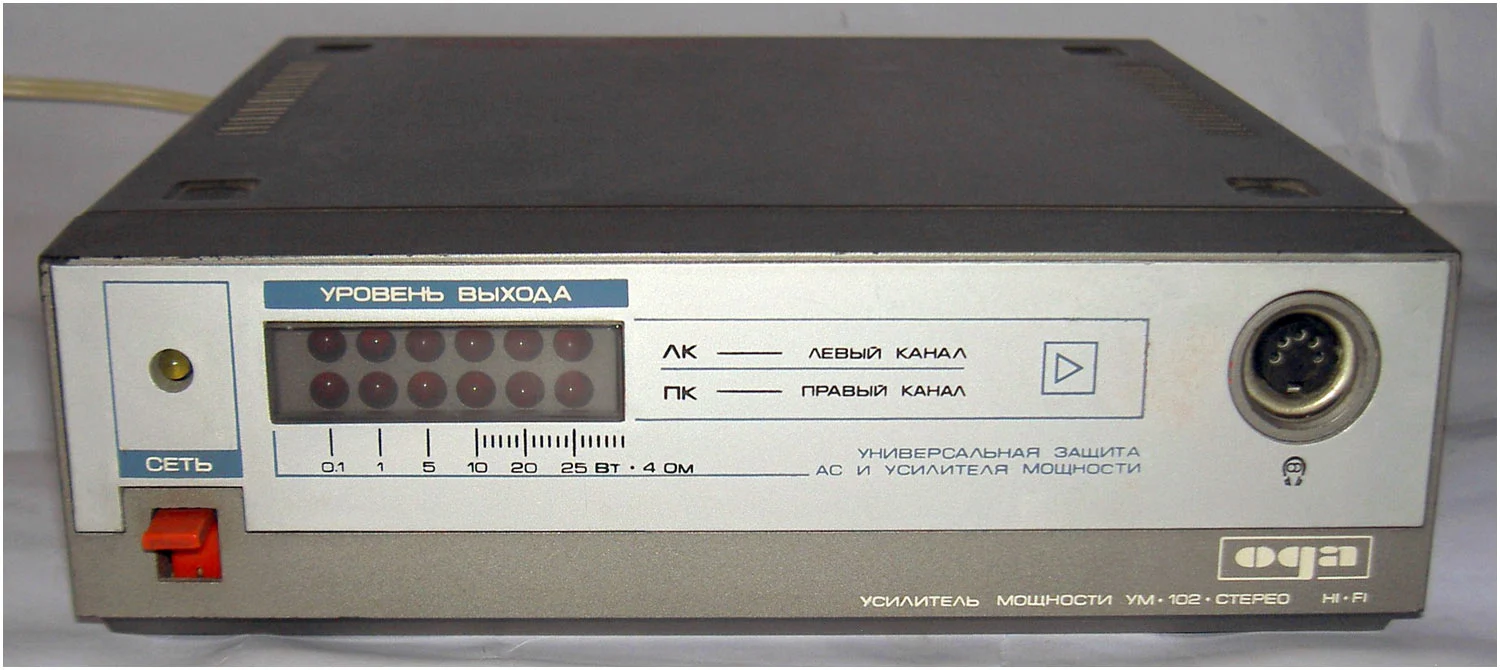

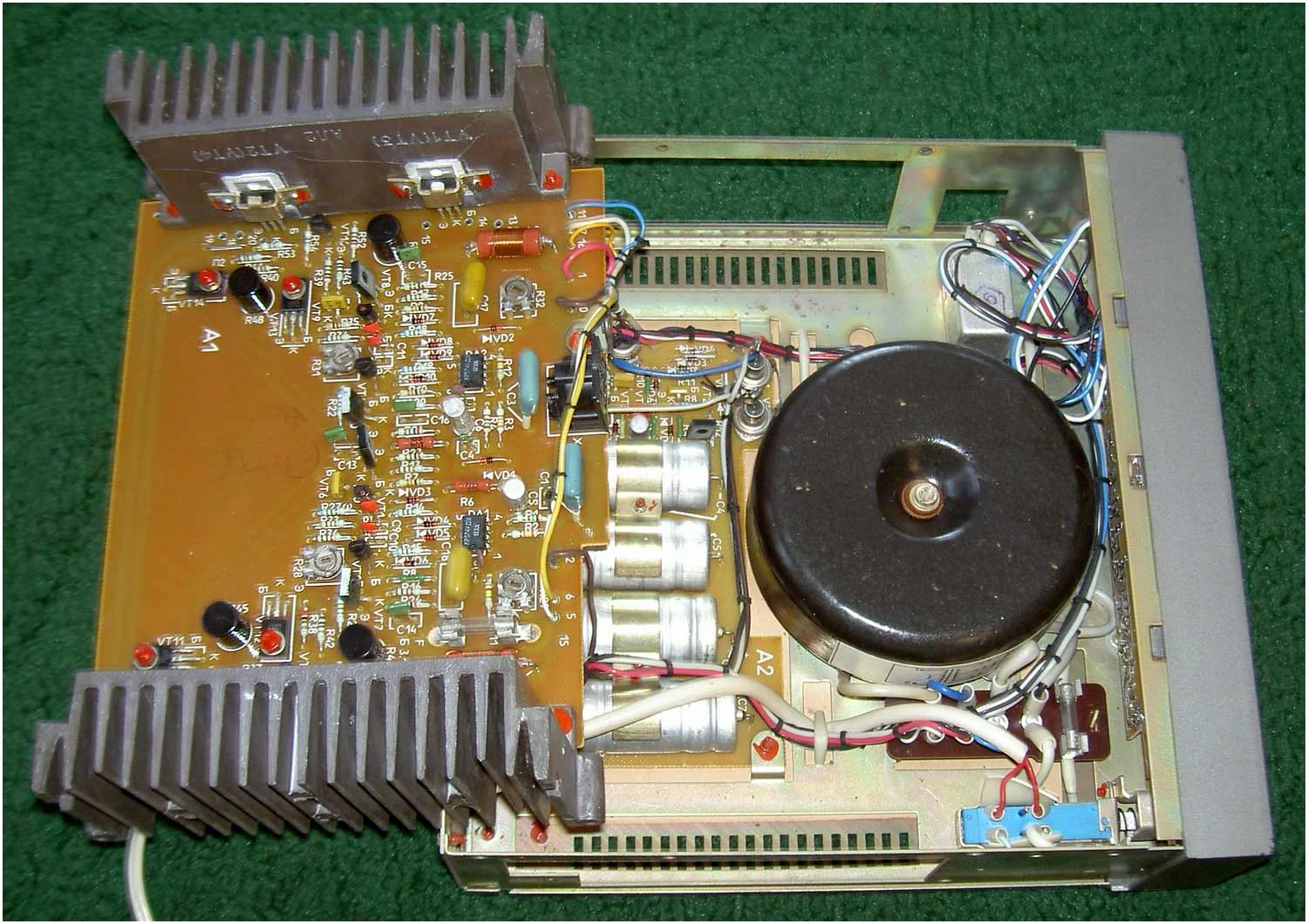

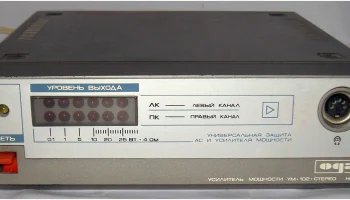

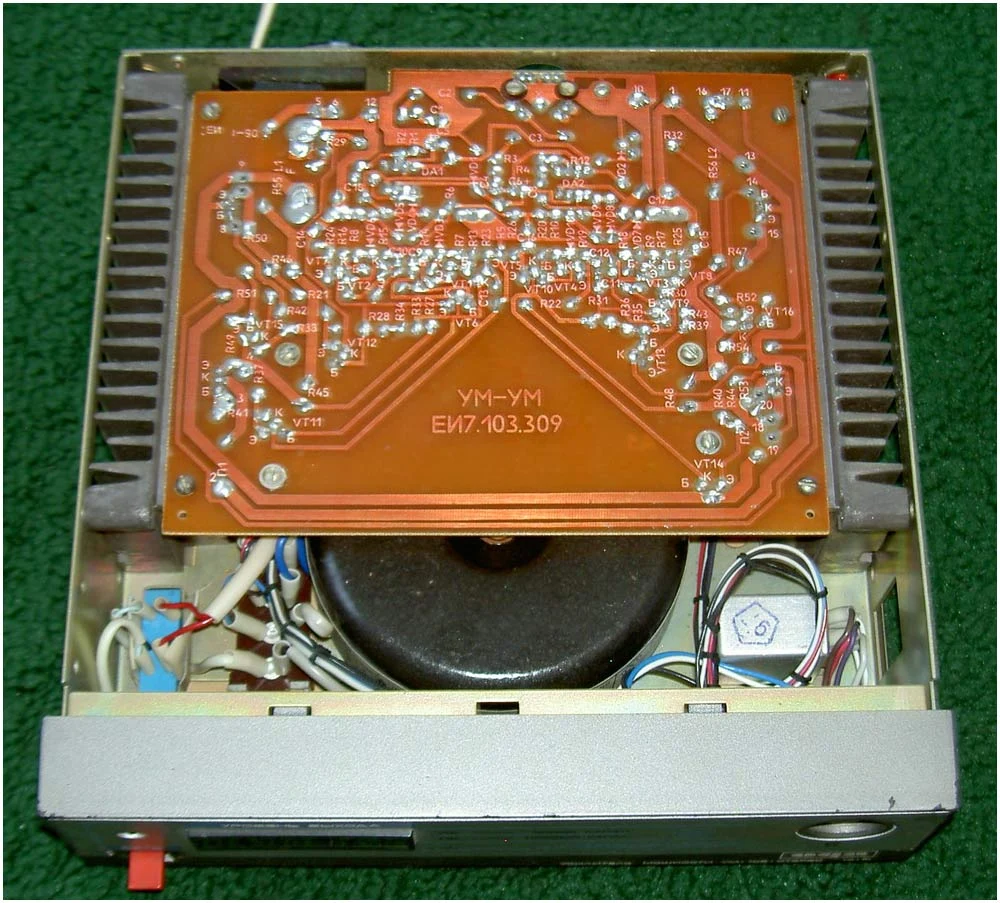

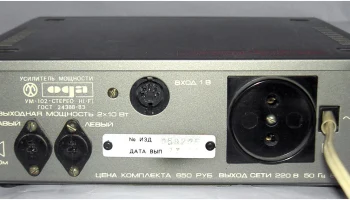

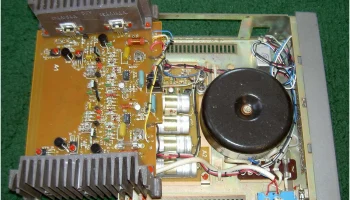

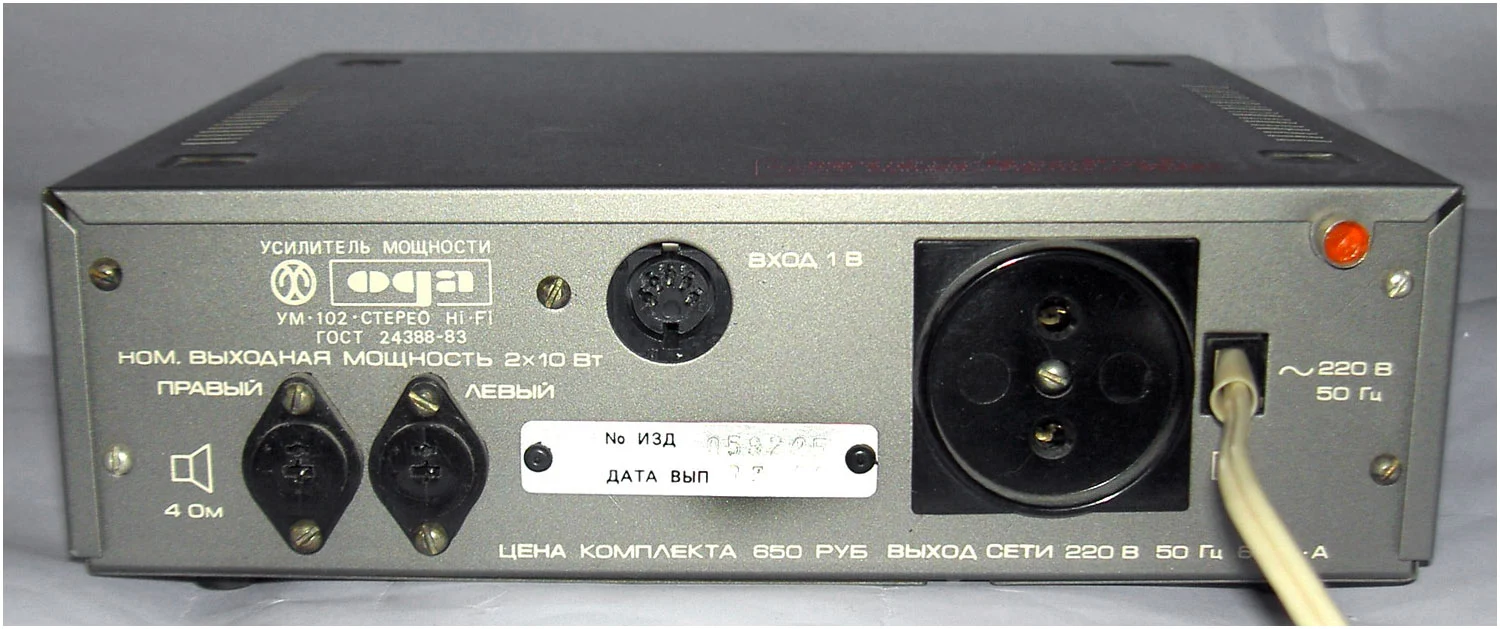

— Усилитель мощности «Ода УМ-102С»

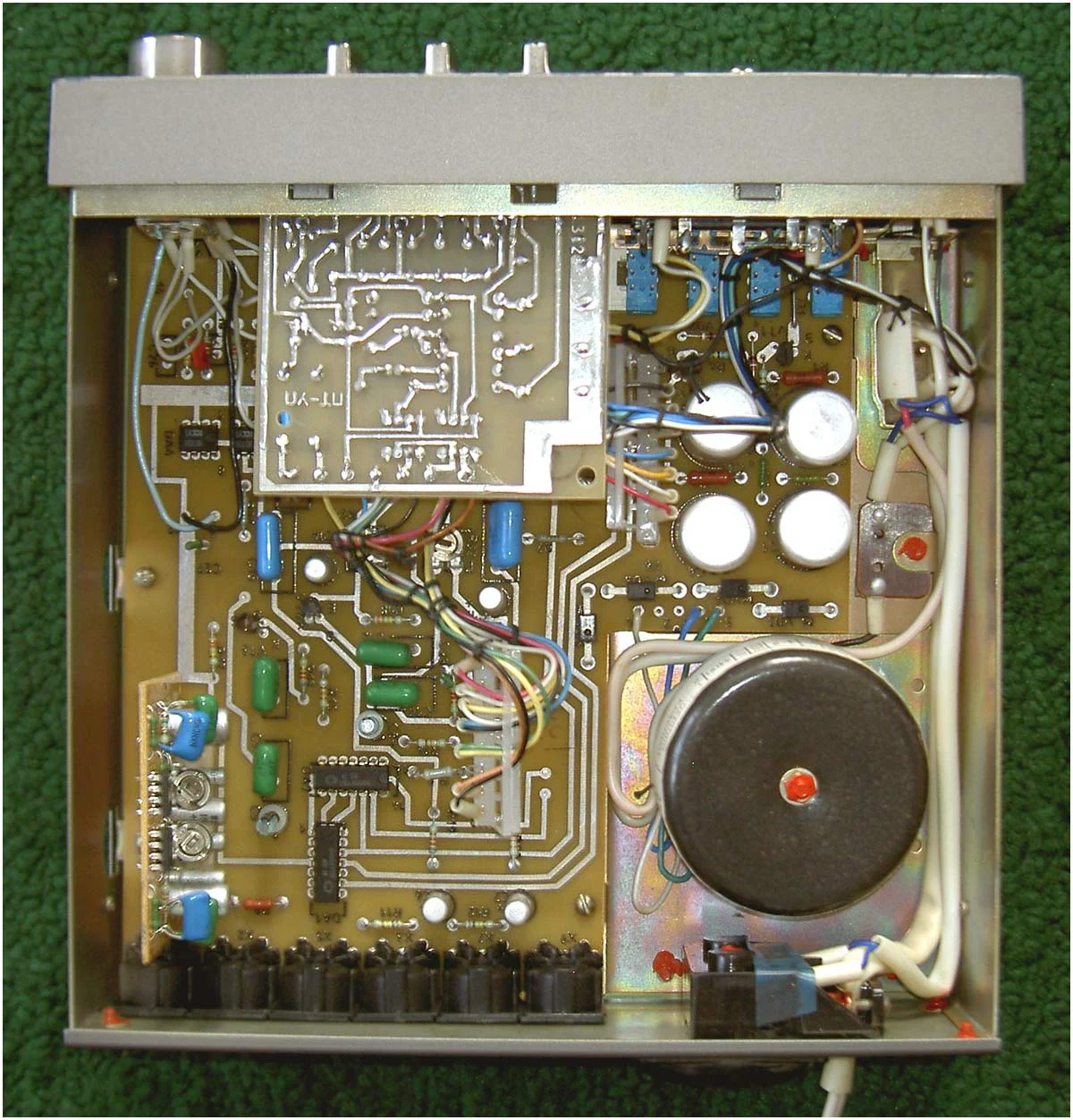

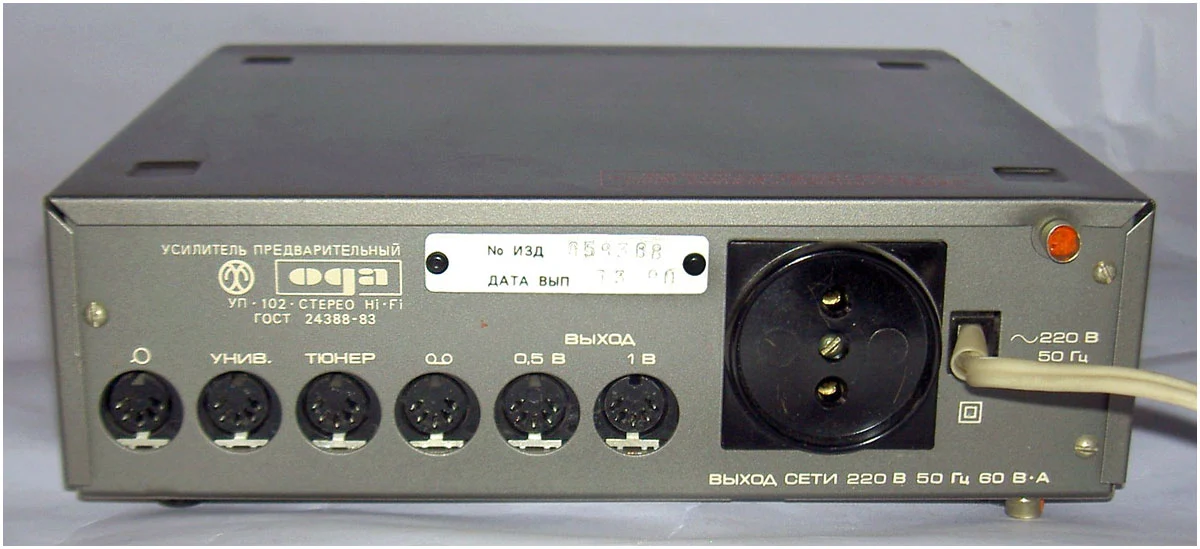

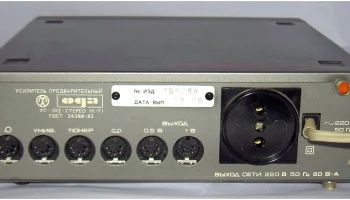

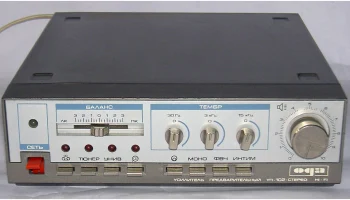

— Предварительный усилитель «Ода УП-102С»

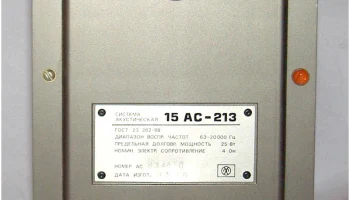

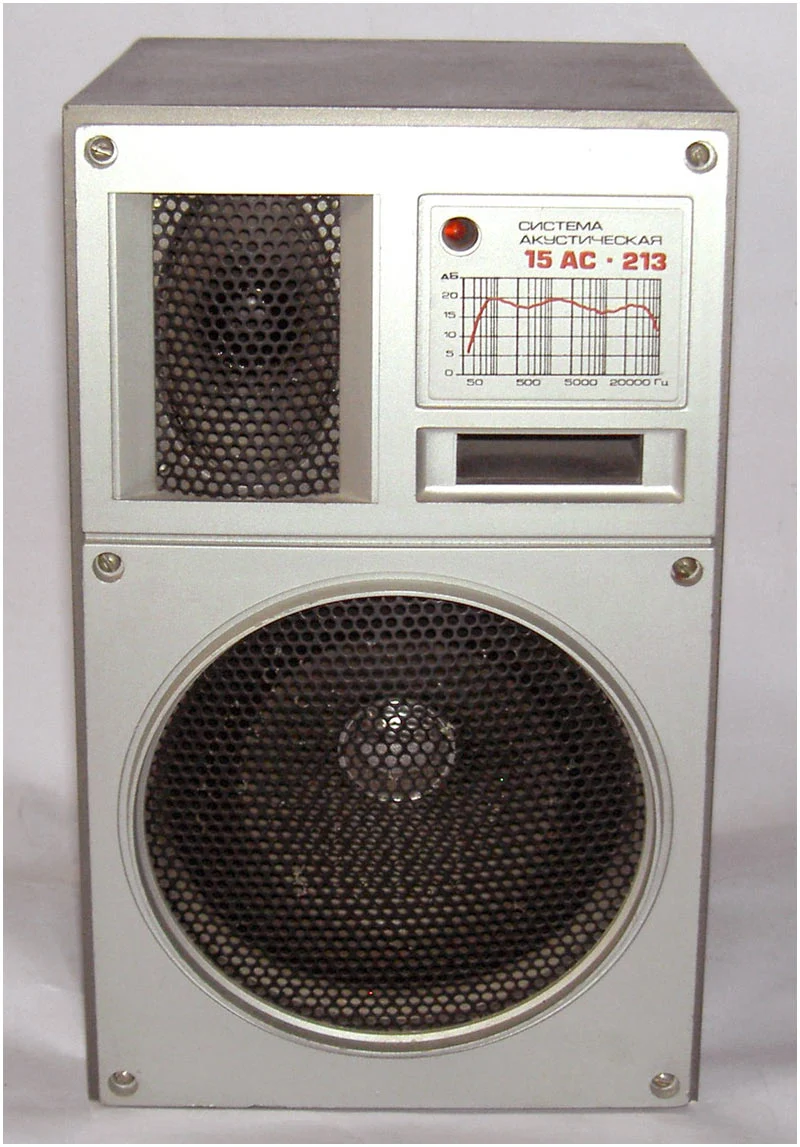

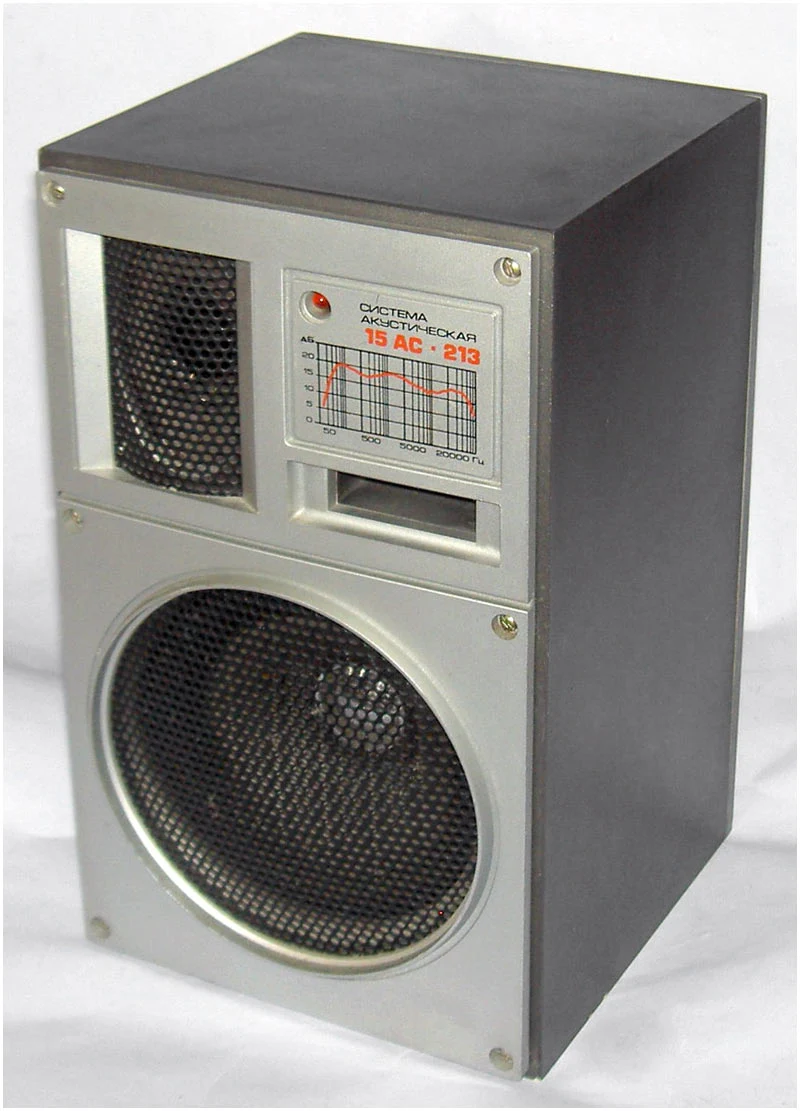

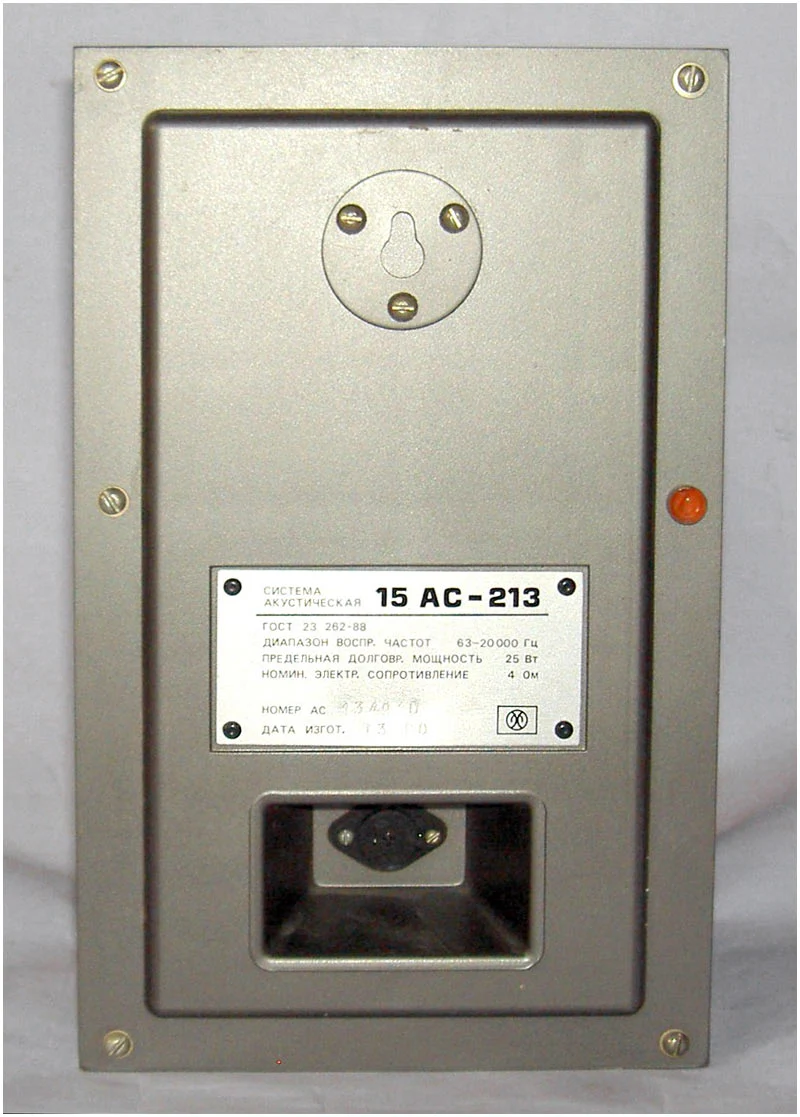

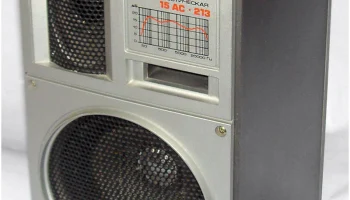

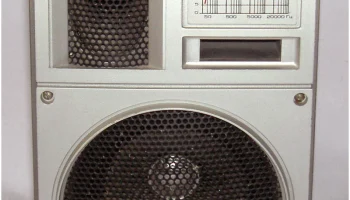

— Две акустические системы «15АС-213»

Технические характеристики:
— Диапазон УКВ приема: моно и стерео программы
— Возможность записи и последующего воспроизведения моно и стереофонических передач
— Автоматическая подстройка частоты и бесшумная настройка
— Светодиодные индикаторы точной настройки и приема стереопрограмм
— Система ШП (широтно-фазовая модуляция)
— Переключатель типов ленты со световой индикацией
— Счетчик расхода ленты
— Автостоп при окончании ленты или неисправности кассеты
— Регулятор тембра с тремя полосами, отключаемая тонкомпенсация
— Ступенчатое ослабление громкости
— Индикация перегрузок
— Электронная защита от короткого замыкания

Параметры выходов и входов:
— Мощность: номинальная – 2x10 Вт, максимальная – 2x25 Вт
— Входное сопротивление акустической системы: 4 Ом
— Напряжение питания: 220 В
— Потребляемая мощность: тюнер – 4,5 Вт, магнитофон-приставка – 7 Вт, усилитель мощности – 34–100 Вт, предварительный усилитель – 10 Вт

Габариты и масса отдельных компонентов:
— Тюнер, усилитель мощности и предварительный усилитель: 223×245×75 мм, вес – 2,2 кг
— Магнитофонная приставка: 220×144×247 мм, вес – 3,5 кг
— Одна акустическая система: 160×178×265 мм, вес – 5,5 кг

Дополнительно предусмотрено подключение внешних сигналов.

Тип используемых лент: А4206-3, А4212-3Б
Скорость ленты: 4,76 см/с
Чувствительность тюнера: 4 мкВ
Диапазон рабочих частот:
— Тракт ЧМ: 31,5…15000 Гц
— Магнитная запись: лента А4206-3 – 40…12500 Гц, лента А4212-3Б – 40…14000 Гц
— Усилительно-акустическое устройство: 20…20000 Гц
Коэффициенты детонации и нелинейных искажений соответствуют установленным нормам.
