Рубин/А (1956)

Модели «Рубин» и «Рубин-А»

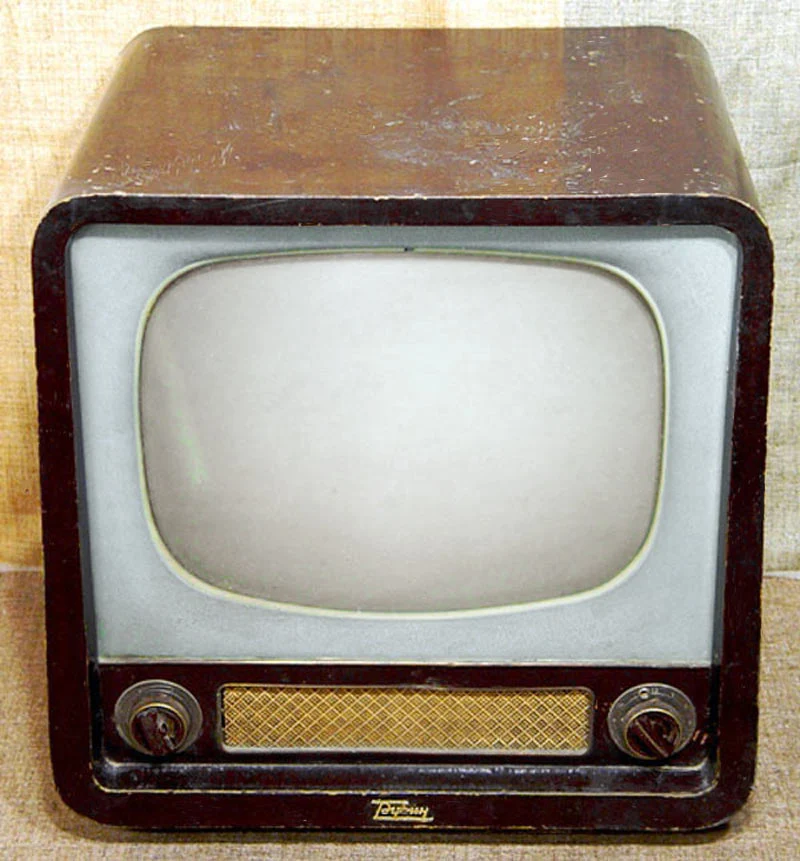

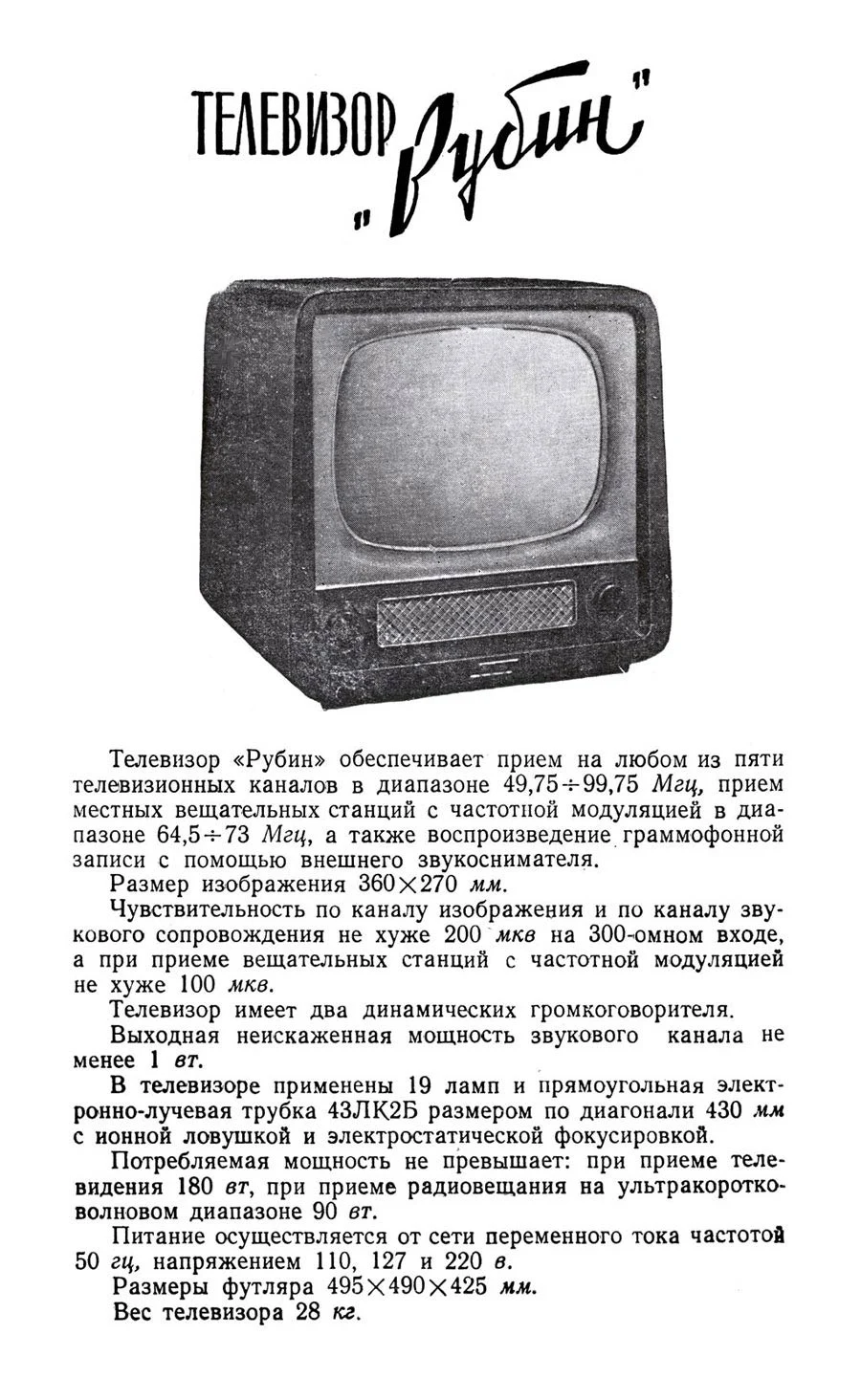

Первый советский черно-белый телевизор «Рубин», выпущенный Московским телевизионным заводом в 1956 году, предназначался для работы в пяти каналах и приёма местных радиостанций УКВ-диапазона. Модель оснащена входом звукоснимателя и двумя громкоговорителями в передней части деревянного футляра размером 485×490×420 мм, вес аппарата составляет 30,5 кг.

Основные технические характеристики:
— Кинескоп: 43ЛК2Б (3Б), электростатическая фокусировка, ионная ловушка;
— Основные регуляторы: шесть штук, четыре сдвоенных выведены на переднюю панель, вспомогательные расположены сзади;
— Возможность работы как с комнатной, так и наружной антенной;

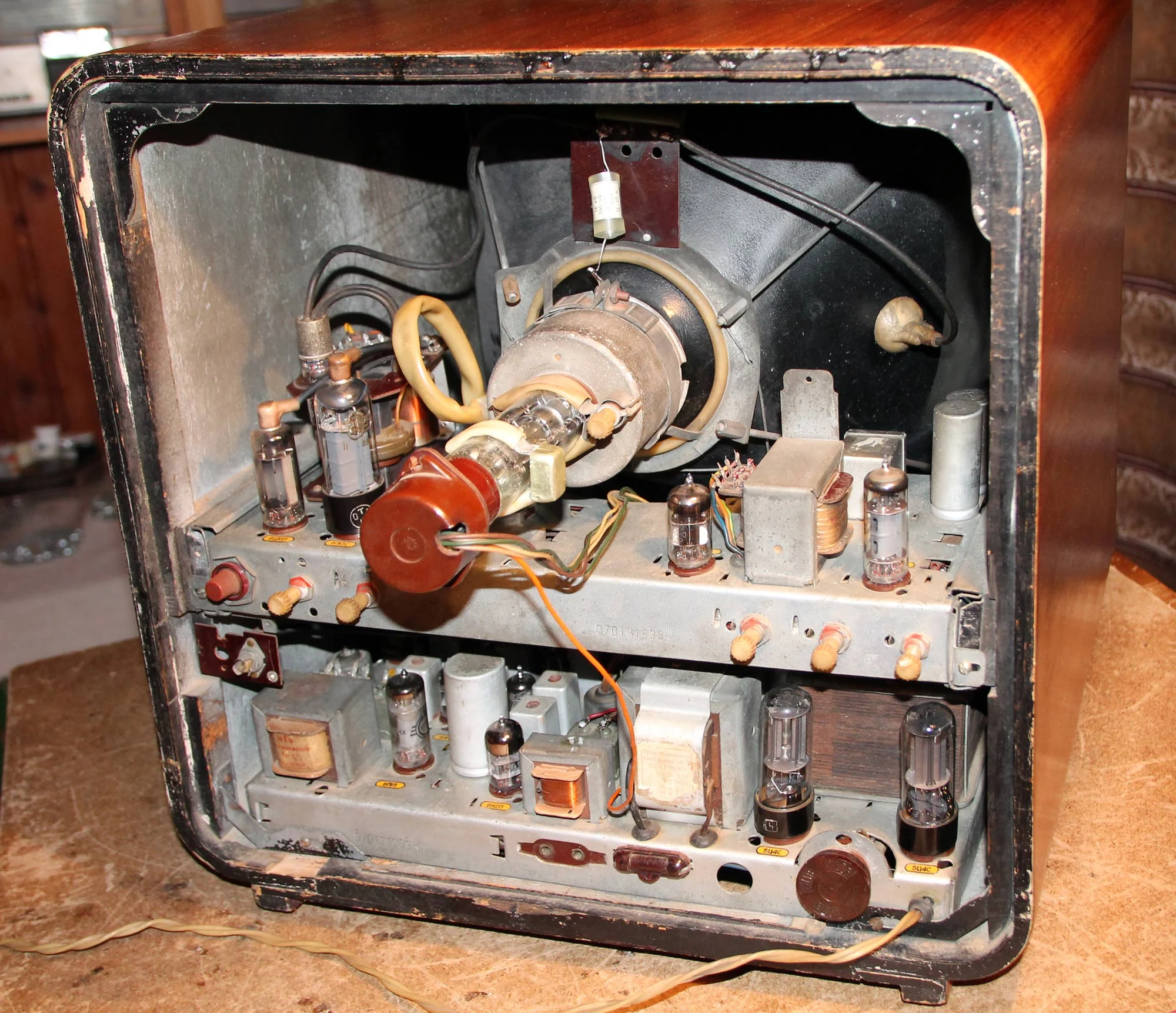

— Съёмная задняя стенка обеспечивает доступ к регулировочным элементам;
— Колпак защищает горловину кинескопа;
— Автоматическая регулировка уровня сигнала (АРУ);
— Схема автоподстройки частоты строк (АПЧ) активируется при дальнем или нестабильном сигнале;
— Чувствительность: стандартная – 200 мкВ, модернизированная версия – 100 мкВ;
— Мощность выходного звукового усилителя – 2 Вт;
— Частотный диапазон воспроизведения звука: 80–8000 Гц;
— Потребляемая мощность: 150 Вт (при обычном режиме), 70 Вт (при приёме ЧМ-сигнала).

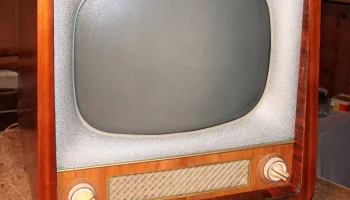

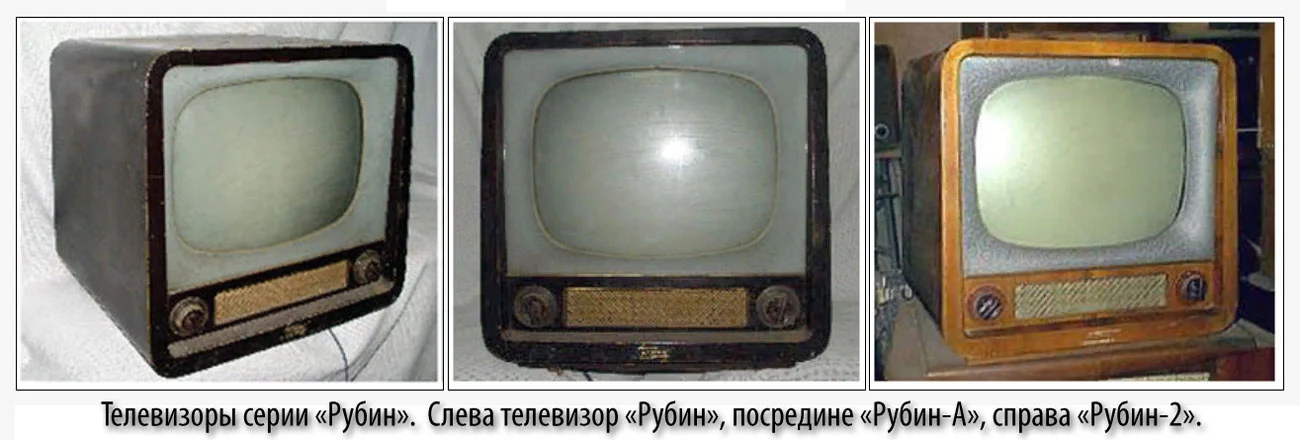

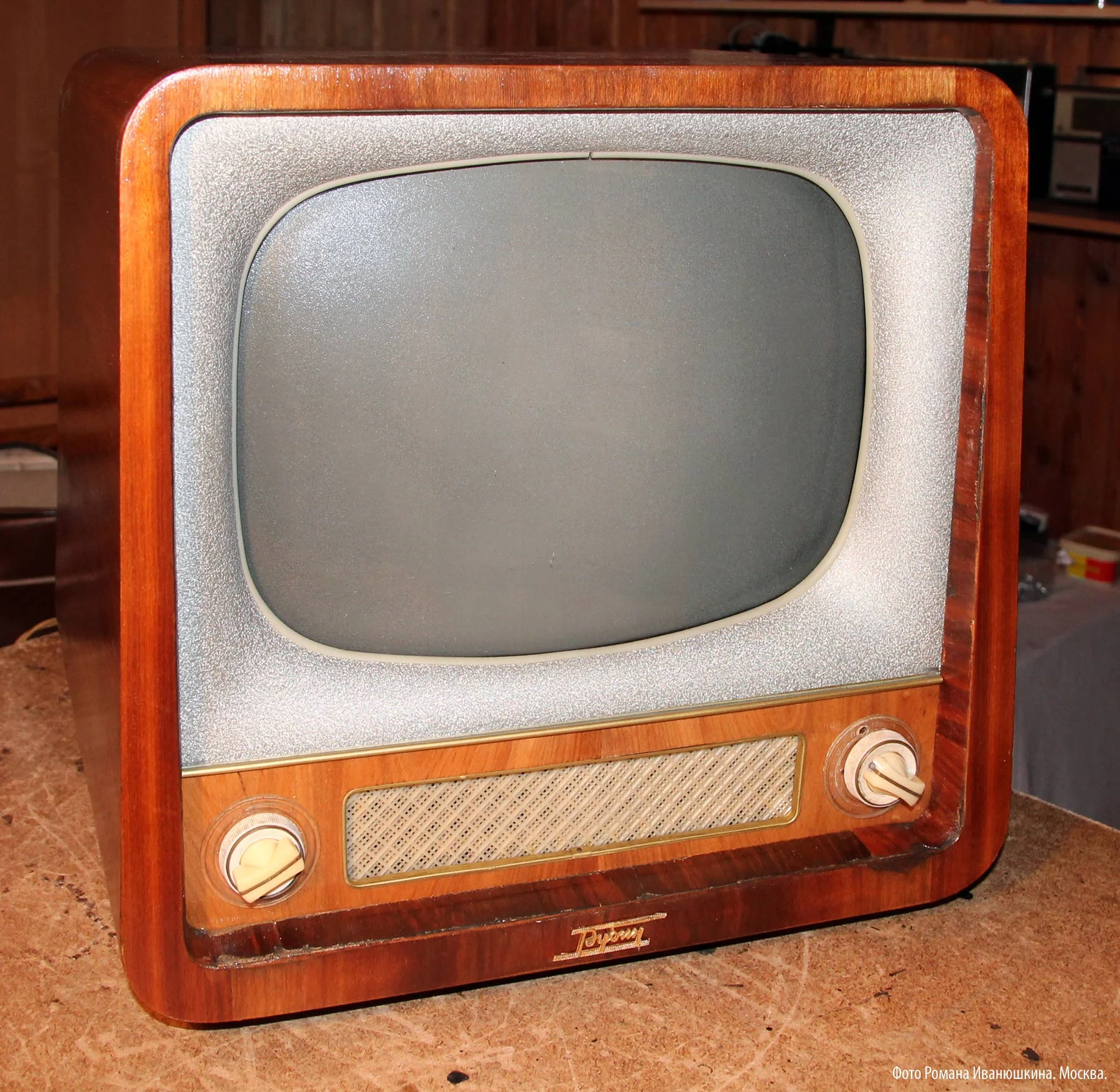

В конце 1956 года модель была модернизирована в вариант «Рубин-А». Модернизация включала повышение чувствительности и незначительные изменения в схемах и оформлении. Выпуск модели «Рубин-2» начался в начале 1957 года.

Технические параметры первых выпусков отличались габаритами (500×495×430 мм) и массой (38,5 кг), которые впоследствии были скорректированы благодаря уменьшению толщины деревянной панели футляра. Одновременно с выпуском «Рубина» завод производил аналогичный по характеристикам аппарат под названием «Топаз».
