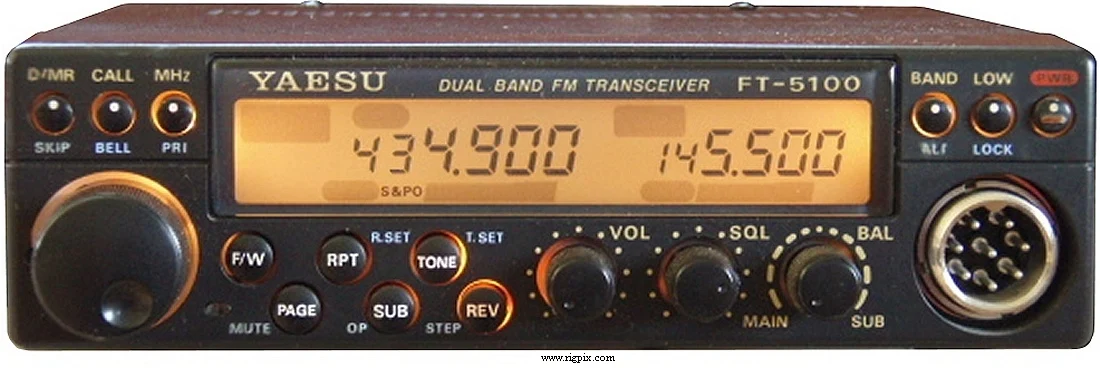

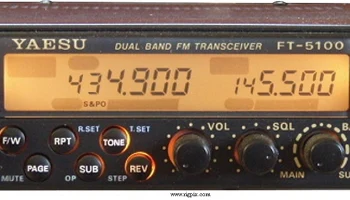

FT-5100
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 128-180 / 420-475 МГц США TX: 144-148 / 430-450 МГц RX: 128-180 / 420-475 МГц (для других версий см. руководство пользователя) |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±5 ppm @ от -5 до +50°C (от 23 до 122°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 92 регулярных (46 на каждую полосу) 2 вызова (по одному на каждую полосу) 2 пары краевых сканирующих полос / PMS (по одной на каждую полосу) Функция приоритета памяти с резервированием данных на литиевой батарее |
| Смещение ретранслятора / сдвиг | Европа 2 м: ±600 кГц 70 см: ±1.6 или 7.6 МГц США 2 м: ±600 кГц 70 см: ±5 МГц (заводские настройки, программируемые) |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 600 мАМаксимальная при передаче: 11.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*155 мм (5.5*1.6*6.1") |
| Вес | 1.0 кг (2.2 фунта) |
| Другие особенности | Кодер CTCSS/PL. Передача сигналов DTMF. ARS. Звуковой сигнал 1750 Гц (Европа). Диммер. Клонирование памяти. Двойной приём (VV / VU / UU) |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием Первое промежуточное: 17.7 МГц (VHF) — 21.7 (UHF) Второе промежуточное: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | 65 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 5% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / низкая 2 м: 50 Вт / 5 Вт 70 см: 35 Вт / 5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| Система модуляции | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом до 10 кОм / 8-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | FT-5100 аналогичен FT-5200 за исключением отсутствия съёмной головки. Новая цена в Швеции в 1993 году: SEK 8086:- |
| AD-3 FP-700 FTS-22 MF-1A3B MH-15D8 MH-26D8 MH-26E8 MH-26F8 MH-27A8J MMB-37 MW-1 SB-10 SP-7 YH-1 | Дуплексёр для раздельной работы с антенной VHF/UHF Питание от сети переменного тока. Источник питания: 13.8 В постоянного тока, 20 А. Встроенный громкоговоритель Блок декодера CTCSS/PL Двухполосный ручной микрофон с гибким держателем Ручной микрофон с кнопками памяти DTMF Ручной микрофон с тональным сигналом 1750 Гц Ручной микрофон со встроенным громкоговорителем и тональным сигналом 1750 Гц Ручной микрофон с кнопками DTMF Ручной микрофон с кнопками DTMF Быстросъёмный монтажный кронштейн для мобильного использования Беспроводной пульт дистанционного управления / микрофон с кнопками DTMF Переключатель PTT для MF-1A3B или YH-1 Внешний громкоговоритель Наушники |
