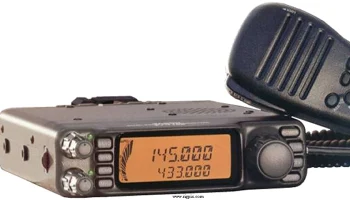

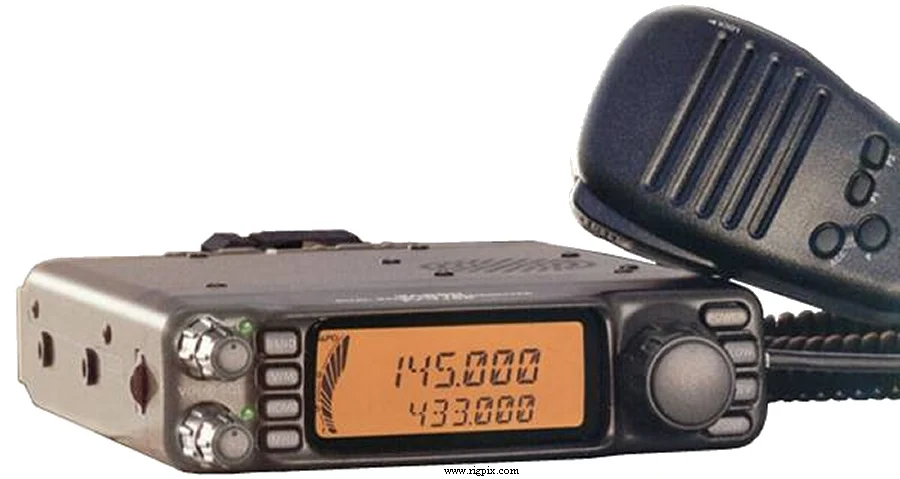

FT-7100M
Источник:
ОБЩИЕ
| Тип | Радиостанция любительская VHF/UHF* |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 108-180 / 320-480 / 810-1000 МГц США TX: 144-148 / 430-450 МГц RX: 108-180 / 320-480 / 810-1000 МГц (сотовые заблокированы) |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 50 кГц |
| Стабильность частоты | ±5 ppm @-10 до +60°C (14 до 140°F) |
| Режимы работы | TX: FM / NFMRX: AM / FM / NFM |
| Каналы / управление памятью | 240 с альфа-метками (120 на каждый диапазон) 2 домашних (по одному на каждый диапазон) 10 пар краевых сканирования / PMS (по 5 на каждый диапазон) Функция приоритета Неразрушаемое хранение в EEPROM |
| Смещение / сдвиг ретранслятора / смещение | ±0-99.50 МГц с шагом 50 кГц |
| Источник питания | 13.8 В постоянного тока ±15% («T» разъем на пигтейле) |
| Ток потребления / мощность | RX: 500 мА (с подавителем шума)TX: Макс. 11.5 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо (Европа) — SO-239 (США) |
| Габариты (Ш*В*Г) | 140*38*166 мм (5.51*1.5*6.54") |
| Вес | 1 кг (2.2 фунта) |
| Другие функции | CTCSS/PL & DCS с поиском тона. Отъёмная головка. ARTS. 1К2/9К6 порт для пакетных данных. Звонок вызова 1750 Гц. ARS. ARTS. Диммер. Клонирование данных. Двойной приём (VV / VU / UU). |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 21.7 МГц (VHF) — 45.05 МГц (UHF) 2-е ПЧ: 450 кГц (VHF) — 455 кГц (UHF) |
|---|---|
| Чувствительность | 2 м/70 см: 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изображение отфильтровывается | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий-низкий 3Низкий 2Низкий 1 2 м:50 Вт20 Вт10 Вт5 Вт 70 см:35 Вт20 Вт10 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 35 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 6-контактный (модульный) |
| Уровень входа микрофонного сигнала | — |
ПРОЧЕЕ
| Произведено | Япония, 2001-200x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AD-3 ADMS-2 CT-39A FP-1023 FP-1030A MEK-2 MH-42B6JS MH-48A6J MLS-100 MMB-36 MMB-60 MMB-62 YSK-7100 SP-7 | Диплексер VHF/UHF, для двухантенной эксплуатации Программное обеспечение для настройки под Windows Кабель интерфейса для пакетного обмена AC источник питания. 13.8 В постоянного тока, 23 А (только для США) AC источник питания. 13.8 В постоянного тока, 25 А Микрофонный удлинительный кабель Ручной микрофон Ручной микрофон с клавиатурой DTMF Внешний громкоговоритель Крепление для мобильного монтажа Быстросъемное крепление для мобильного монтажа Кронштейн передней панели быстрого крепления Набор для разделения Внешний громкоговоритель |
