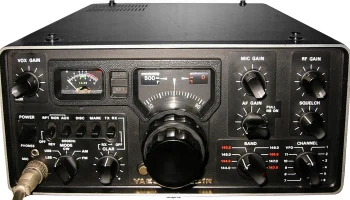

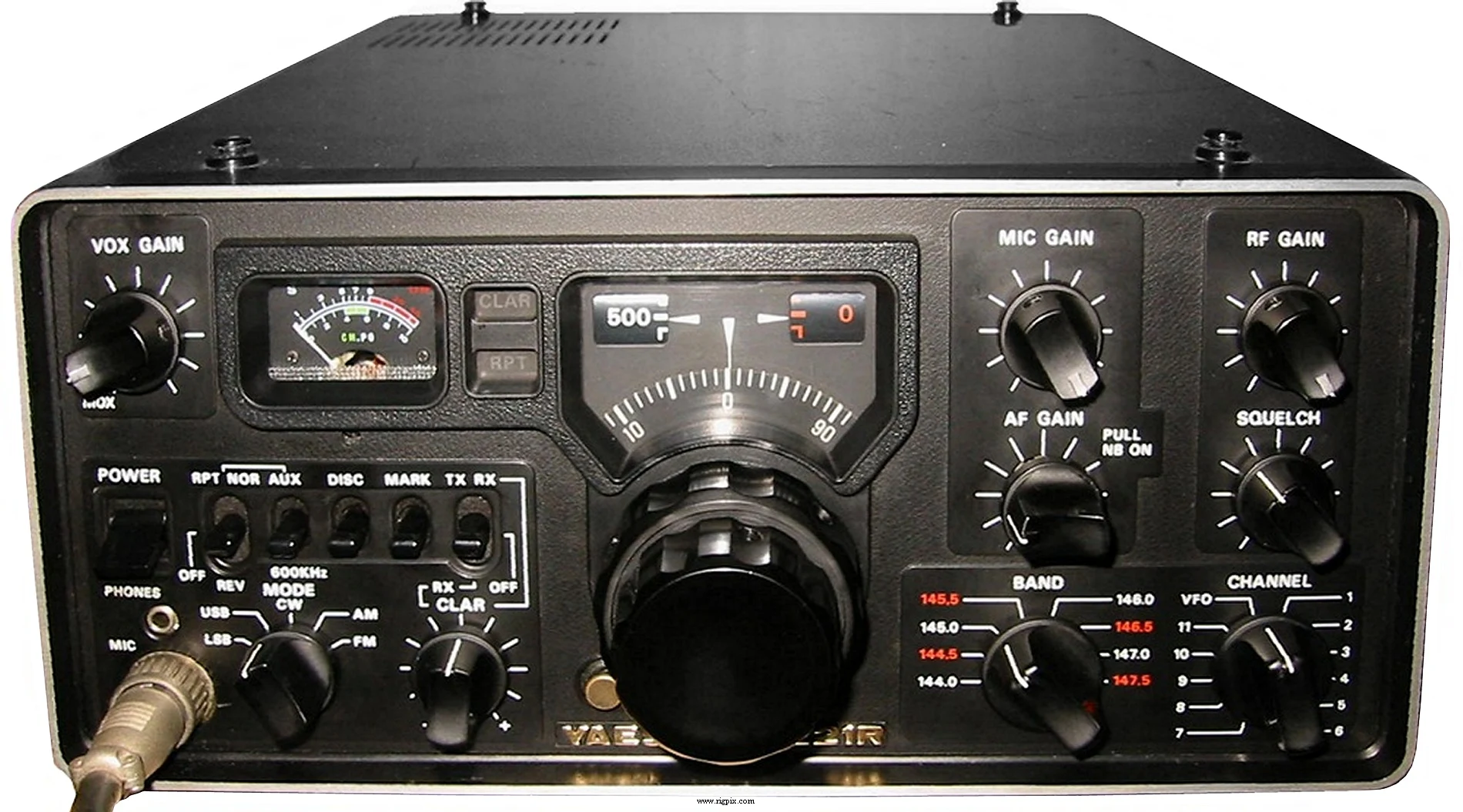

FT-221R
Источник:
ОБЩИЕ
| Type | Радиолюбительский передатчик диапазона VHF |
|---|---|
| Frequency range | TX: 144-148 MHz RX: 144-148 MHz (Диапазон разбит на восемь сегментов по 500 КГц) |
| Tuning steps | Непрерывный |
| Frequency stability | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева. Не более 20 Гц при изменении напряжения сети на 10%. |
| Mode | АМ / FM / SSB / CW |
| Каналы / управление памятью | 11 опциональных XTAL управляемых каналов |
| Репитер сдвиг / смещение | ±600 КГц (с любым смещением до 1 МГц с помощью опции XTAL) |
| Power supply | От сети: 100 / 110 / 117 / 200 / 220 / 234 В ACили 12-14.5 В DC |
| Ток потребления / мощность | RX: 600 мА @ 13.8 В DC (30 ВА @ от сети)TX: Макс. 3 А @ 13.8 В DC (90 ВА @ от сети), при выходной мощности 10 Вт |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*295 мм (11*4.9*11.6") |
| Вес | 8.5 кг (18.7 фунта) |
| Другие особенности | Примечание. VOX. Генератор тона импульса (регулируемый 1500-2000 Гц) 100 кГц генератор маркера частоты. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) IF: 10.7 МГц Двойной супергетеродин (FM) 1-й IF: 10.7 МГц 2-й IF: 455 КГц |
|---|---|
| Чувствительность | АМ: 1.0 мкВ (10 дБ SNR) FM: 0.75 мкВ (20 дБ QS) SSB/CW: 0.5 мкВ (10 дБ SNR) |
| Избирательность | АМ/SSB/CW 2.4 КГц (-6 дБ)4.1 КГц (-60 дБ) FM 12 КГц (-6 дБ)24 КГц (-60 дБ) |
| Изоляция от изображения сигнала | 60 дБ |
| Выходная мощность звукового канала / громкоговорителя | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная выходная мощность: АМ:2.5 Вт FM:14 Вт SSB (PEP):12 Вт CW:14 Вт |
|---|---|
| АМ | 2.5 Вт |
| FM | 14 Вт |
SSB (PEP)
| CW | 14 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Manufactured | Япония, 1976-1977 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Эта версия практически идентична FT-221, за исключением добавленного необычного сдвига репитера. Новая цена в Швеции в 1977 году: SEK 3495:- |
| YC-221 | Цифровой индикатор частоты/счетчик |
