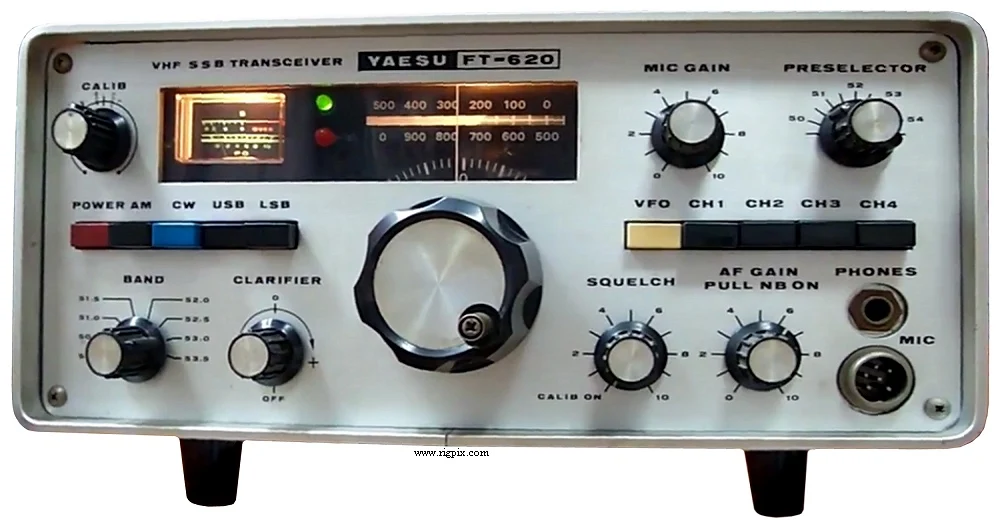

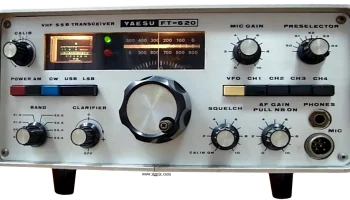

FT-620
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 14-14.5 МГц 2-е ПЧ: 9 МГц |
|---|---|
| Чувствительность | АМ: <1 мкВ (10 дБ S+N/N) SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | АМ (с дополнительным фильтром АМ) 6 кГц (-6 дБ)10 кГц (-60 дБ)SSB/CW 2.5 кГц (-6 дБ)4.1 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная мощность AM: ~4 Вт (вход 8 Вт) SSB (ППМ): ~10 Вт (вход 20 Вт) CW: ~10 Вт (вход 20 Вт) |
|---|---|
| АМ | ~4 Вт (вход 8 Вт) |
SSB (PEP)
| CW | ~10 Вт (вход 20 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спонтанные излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 10 кОм / 6-контактный (металлический соединитель с фиксатором) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1972-1975 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| VC-75 XF-90B YM-86 ? | Внешний компрессор микрофонного усилителя и блок VOX AM кристаллический фильтр. 6 кГц (-6 дБ) Ручной микрофон. Высокое сопротивление 100 кОм указатель частоты. |
