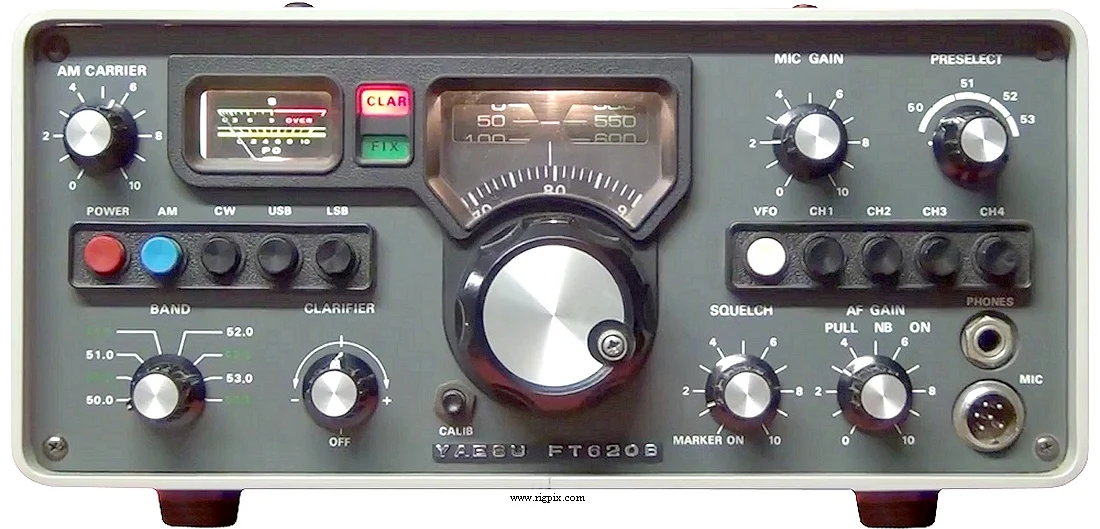

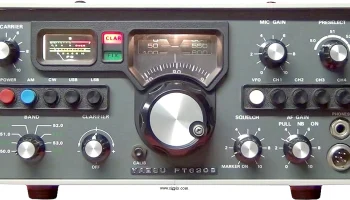

FT-620B
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазона VHF |
|---|---|
| Диапазон частот | 6 м в 8 полосах: 50.0-50.5 МГц 50.5-51.0 МГц 51.0-51.5 МГц 51.5-52.0 МГц 52.0-52.5 МГц 52.5-53.0 МГц 53.0-53.5 МГц 53.5-54.0 МГц |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 4 опциональных XTAL управляемых канала |
| Смещение ретранслятора / сдвиг | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного токаили 12.5-14 В постоянного тока |
| Ток потребления / мощность | Приём: 300 мА @ 13.8 В DCПередача: 2 А @ 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*295 мм (11*4.92*11.61") |
| Вес | 8 Кг (17.64 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 14-14.5 МГц 2-е ПЧ: 9 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ SNR) SSB: 0.5 мкВ (10 дБ SNR) |
| Избирательность | АМ (с дополнительным фильтром АМ) 6 кГц (-6 дБ)10 кГц (-60 дБ) SSB/CW 2.5 кГц (-6 дБ)4.1 кГц (-60 дБ) |
| Изоляция от зеркального изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная мощность передачи: АМ: ~4 Вт (входная мощность 8 Вт) SSB (ППЭ): ~10 Вт (входная мощность 20 Вт) CW: ~10 Вт (входная мощность 20 Вт) |
|---|---|
| АМ | ~4 Вт (входная мощность 8 Вт) |
SSB (PEP)
| CW | ~10 Вт (входная мощность 20 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM-модуляции |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 10 КОм / 6-контактный (разъём с фиксатором кольца-мужской тип) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| — | — |
