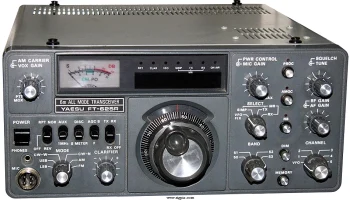

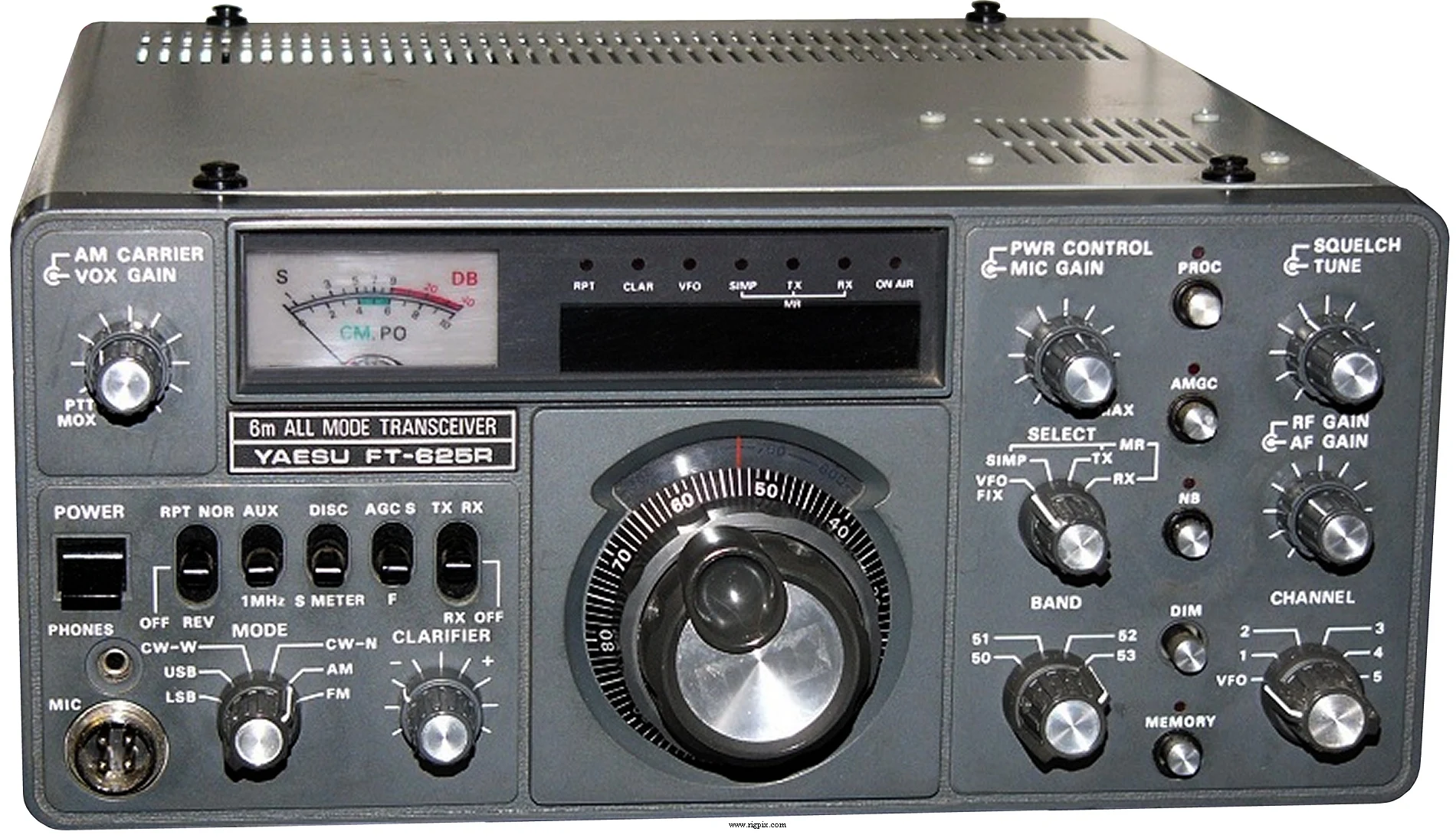

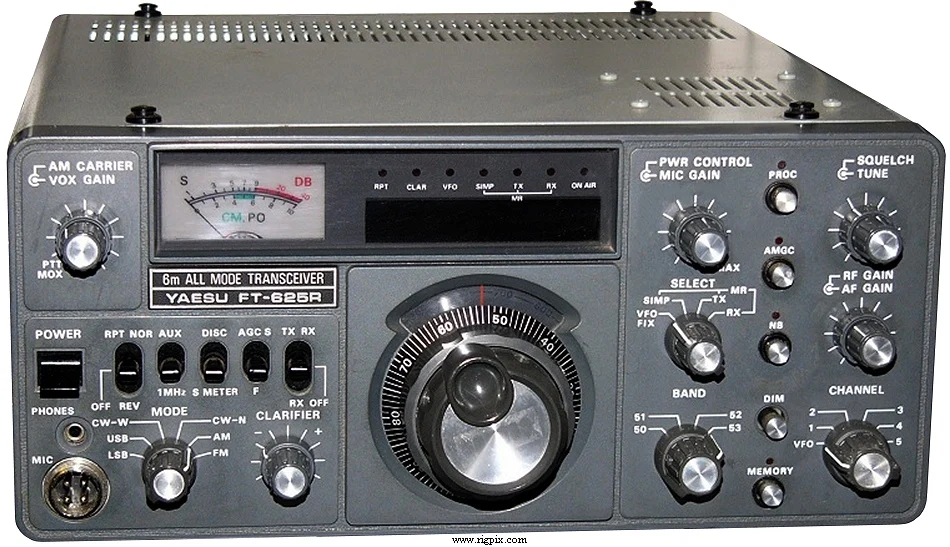

FT-625R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик VHF |
|---|---|
| Диапазон частот | TX: 50-54 МГц RX: 50-54 МГц (Диапазон разбит на четыре сегмента по 1 МГц) |
| Настройка частоты | Непрерывная |
| Стабильность частоты | В пределах 100 Гц за любой период времени длительностью 30 минут после прогрева |
| Режимы работы | АМ / FM / SSB / CW |
| Каналы / управление памятью | 5 опциональных XTAL управляемых |
| Смещение ретранслятора / сдвиг | 1 МГц со стандартным XTAL. До 4 МГц с опциональным XTAL |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного токаили 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 35 ВА при питании от сети — 700 мА при 13.8 В DCПри передаче: 135 ВА при питании от сети — 7 А при 13.8 В DC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 280*125*300 мм (11.02*4.92*11.81") |
| Вес | 9 Кг (19.84 фунта) |
| Другие особенности | Регулятор яркости. Импульс тона. VOX. Маркёр 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (SSB/CW) Промежуточная частота: 10.81 МГцДвухконтурный супергетеродин (АМ/FM) Первая промежуточная частота: 10.81 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | АМ: 0.5 мкВ (соотношение сигнал/шум 10 дБ) FM: 0.35 мкВ (коэффициент качества 20 дБ) SSB/CW: 0.5 мкВ (соотношение сигнал/шум 20 дБ) |
| Избирательность | АМ 4 кГц (-6 дБ)15 кГц (-60 дБ) FM 15 кГц (-6 дБ)32 кГц (-60 дБ) SSB/CW-W 2.4 кГц (-6 дБ)4.1 кГц (-60 дБ) CW-N (с опциональным фильтром CW) 600 Гц (-6 дБ)1.6 кГц (-60 дБ) |
| Изоляция изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная мощность передачи: АМ:8 Вт FM:25 Вт SSB (PEP):25 Вт CW:25 Вт |
|---|---|
| АМ | 8 Вт |
| FM | 25 Вт |
SSB (PEP)
| CW | 25 Вт |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссии побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1978-198x (Производство прекращено) |
|---|---|
| Дополнительная информация | Аналоговый индикатор (Цифровой вариант) |
| ? PB-1867 XF10.8HC | Модуль памяти Цифровой счётчик и дисплей Нarrow фильтр CW (Промежуточная частота: 10.81 МГц) |
