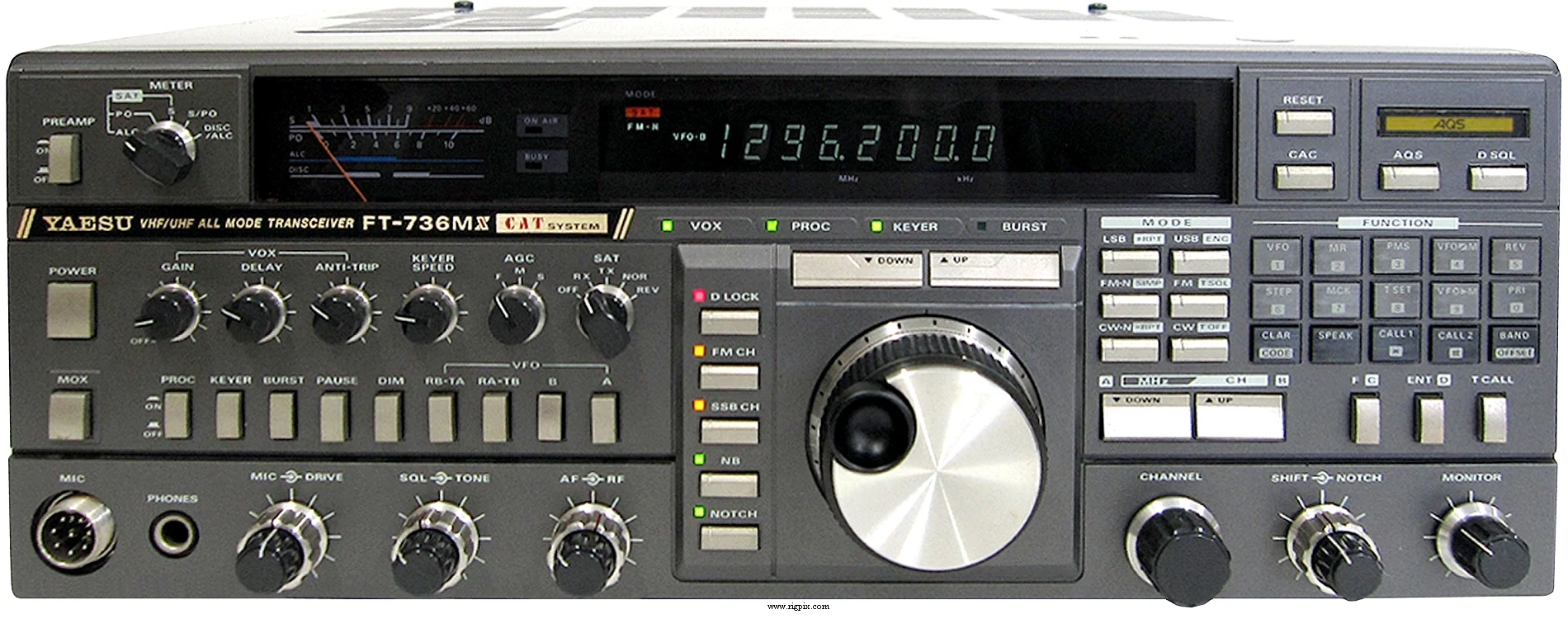

FT-736MX
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса для диапазонов VHF/UHF |
|---|---|
| Диапазон частот | Японский рынокTX: 144-146 / 430-440 МГцRX: 144-146 / 430-440 МГц Дополнительные опции: 6 м (мощность 10 Вт) и 23 см (мощность 10 Вт) |
| Шаг перестройки | 10 / 100 Гц2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±1 ppm при температуре от +10 до +40 °C (+50 до +104 °F), после прогрева в течение 15 минут |
| Режимы работы | FM / NFM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 100 регулярных каналов10 кросс-бэнд каналов1 глобальный вызов1 специальный канал вызова по каждому из четырёх диапазонов памятиRAM-память с резервированием данных литиевой батареей |
| Смещение / сдвиг репитера / сдвига | ±? |
| Источник питания | От сети: 100-117 В переменного тока (разъём типа IEC C14)или 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 1.5 А при напряжении 13.8 ВВыходная мощность передатчика: максимальная 8 А при напряжении 13.8 В |
| Импеданс антенны / разъём | Для 2 м: 50 Ом / разъём SO-239Для 70 см: 50 Ом / разъём N-type jack |
| Габариты (Ш*В*Г) | 368*129*286 мм (14.5*5.08*11.26 дюйма) |
| Вес | 9 кг (19.8 фунта) |
| Прочие особенности | VOX. Смещение промежуточной частоты. Фильтр подавления. Кнопочная панель DTMF.Компьютерный интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (6 м и 2 м): первое ПЧ: 13.69 МГц второе ПЧ: 455 кГцСупергетеродин с тройным преобразованием (70 см и 23 см): первое ПЧ: 47.73 МГц (70 см), 133.91 МГц (23 см)второе ПЧ: 13.69 МГцтретье ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: -9 дБм (уровень SINAD 12 дБ)SSB/CW: -15 дБм (уровень SINAD 12 дБ) |
| Избирательность | FM: полоса пропускания -6 дБ: 12 кГцполоса подавления -60 дБ: 25 кГцNFM: полоса пропускания -6 дБ: 8 кГцполоса подавления -60 дБ: 19 кГцSSB/CW: полоса пропускания -6 дБ: 2.2 кГцполоса подавления -60 дБ: 4.5 кГцCW (с опциональным узкополосным фильтром CW) полоса пропускания -6 дБ: 600 Гцполоса подавления -60 дБ: 1.2 кГц |
| Подавление зеркальной частоты | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 5 % / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | мини-разъём ts (3.5 мм), сопротивление нагрузки 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощностьБанда диапазон Мощность2 м: 25 Вт встроенная70 см: 25 Вт встроенная6 м: 10 Вт встроенная23 см: 10 Вт внешняя (WFEX-736-1.2)6 м: 10 Вт внешняя (WFEX-736-50) |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| 6 м | 10 Вт |
| 23 см | 10 Вт |
| Модуляционная система | FM: изменяемая реактивностьSSB: сбалансированная, фильтрованная несущая |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | сопротивление от 200 Ом до 10 кОм (номинальное значение 600 Ом) / разъём 8-контактный (розетка с фиксатором типа male locking ring jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| WFEX-736-1.2 WFEX-736-50 TV-736 Кейсер (Keyer) модуль B XF-455MC FIF-MX FIF-65A FIF-232C FMP-1 FTS-8 FVS-1 MD-1B8 MH-1B8 E-736 SP-767 | Модуль для диапазона 23 см, мощностью 10 ВтМодуль для диапазона 6 м, мощностью 10 ВтАдаптер для любительской телевизионной связи (AM видео)Требуется модуль для диапазона 23 смЭлектронный ключ CW с узкополосным фильтром (600 Гц)Интерфейсный блок CAT для компьютеров MSXИнтерфейсный блок CAT для компьютеров Apple IIИнтерфейсный блок CAT для интерфейса RS-232CAQS-процессор сообщений и цифровой дисплей сообщенийCTCSS/PL блокГолосовой синтезаторУстройство настольного микрофонаУстройство ручного микрофона со сканеромКабель питания постоянного тока для внешнего источника питанияВнешний громкоговоритель с фильтрами |
