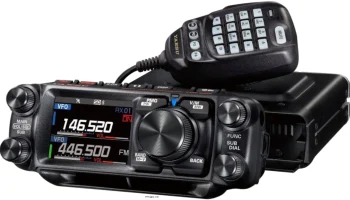

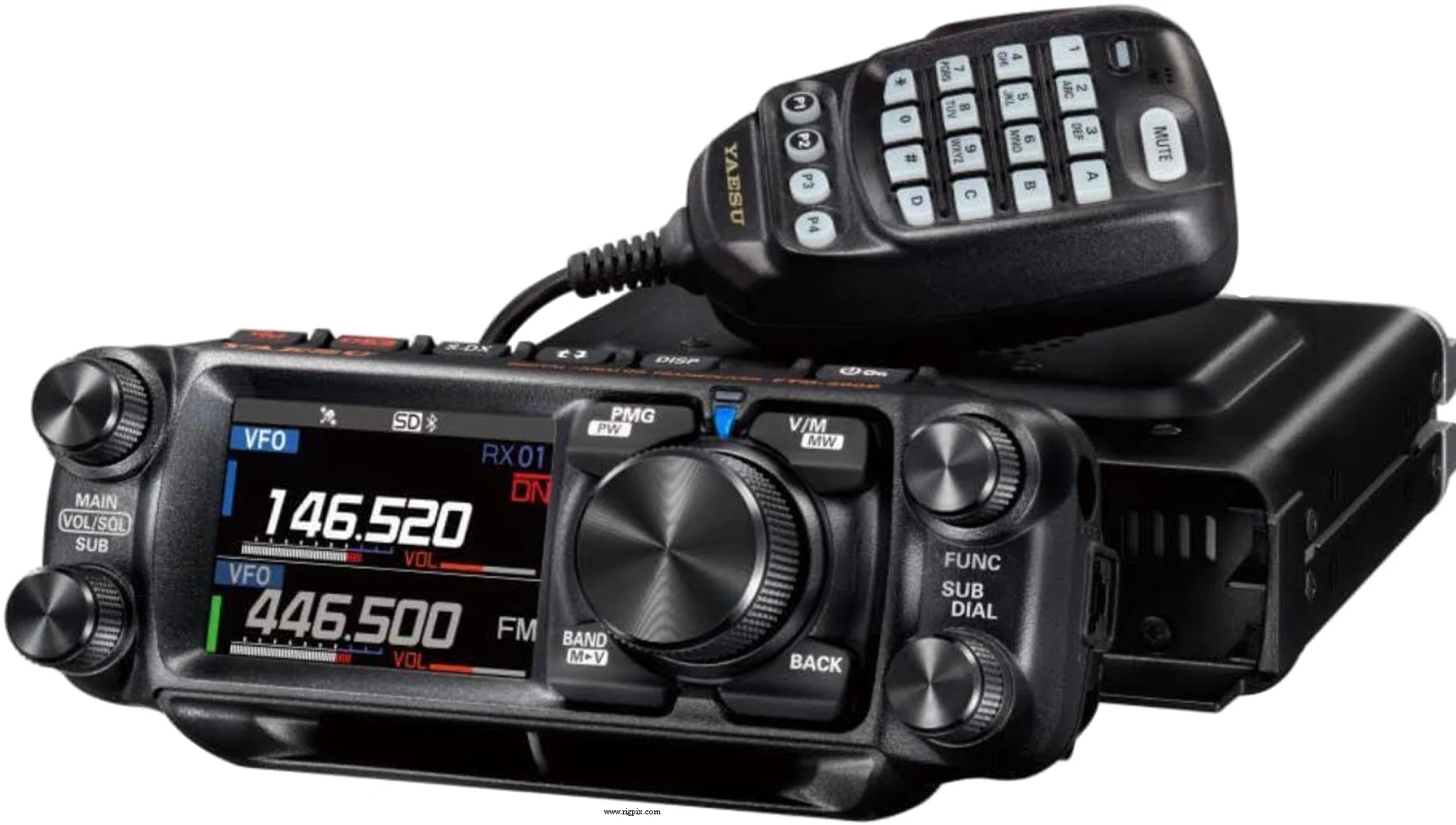

FTM-500DR
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF/UHF |
|---|---|
| Диапазон частот | США и АвстралияTX: 144-148 / 420-450 МГцRX: 108-1000 МГц (в США заблокированы сотовые частоты) |
| Шаг перестройки | 5 / 6.25 / 8.33 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | ±2.5 ppm @ от -20 до +60°C (-4 до +140°F) |
| Режимы работы | TX: FM / NFM / DV (C4FM FDMA, 9.6 Kbps)RX: AM / FM / NFM / DV (C4FM FDMA, 9.6 Kbps) |
| Количество каналов / управление памятью | 1000 регулярных каналов с альфа-меткамиEEPROM энергонезависимой памяти |
| Смещение / сдвиг репитера / сдвига | Программируется |
| Источник питания | 11.7-15.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 500 мАТХ: Макс. 10 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | Основной блок: 139*42*132 мм (5.47*1.65*5.2")Панель управления: 156*64*59 мм (6.14*2.52*2.32") |
| Вес | Всего: 1.4 Кг (3.09 фунта) |
| Другие функции | CTCSS/PL. Система двух громкоговорителей AESS (Один громкоговоритель на основном блоке и один фронтальный громкоговоритель на панели управления). Функции APRS. 66-канальный GPS. Wires-X. DG-ID. Слота для карты microSD. Запись и воспроизведение голоса. ДМТФ-микрофон. 2.4-дюймовый сенсорный экран TFT. Отсоединяемая панель управления. Двукратный приём (V/U, V/V, U/U) включая цифровой двойной. Bluetooth. Концепция System Fusion II. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 56.75 МГц (основной приём) — 55.85 МГц (подчинённый приём) 2-е ПЧ: 450 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR):108-137 МГц: 0.8 мкВ300-336 МГц: 0.8 мкВFM (12 дБ SINAD):137-150 МГц: 0.2 мкВ150-174 МГц: 0.25 мкВ174-222 МГц: 0.3 мкВ222-300 МГц: 0.25 мкВ336-420 МГц: 0.25 мкВ420-470 МГц: 0.2 мкВ470-540 МГц: 0.2 мкВ540-800 МГц: 0.8 мкВ800-900 МГц: 0.4 мкВ900-1000 МГц: 0.8 мкВDV/Fusion (BER 1%): 2 м/70 см: 0.19 мкВ |
| Избирательность | АМ/FM 12 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт (основной блок), 6 Вт (панель управления) при искажении 10% / сопротивление 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:50 Вт25 Вт5 Вт 70 см:50 Вт25 Вт5 Вт |
|---|---|
| 2 м | 50 Вт |
| 70 см | 50 Вт |
| Система модуляции | FM: Переменная реактивностьDV: 4FSK/C4FM |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Эмиссии побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / 6-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 2023-202x |
|---|---|
| Дополнительная информация | — |
| CT-132 FVS-2 MEK-5 MH-42C6J MLS-100 MMB-103 SCU-58 SJMK-500 SSM-85D SSM-BT10 | Кабель управления, 6 м (20 футов)Руководство по голосуУстройство удлинения микрофона, 3 м (10 футов)Ручной микрофонКрепление громкоговорителя для приборной доскиНабор кабелей WIRES-XНабор креплений для качающейся головыBluetooth-наушник |
