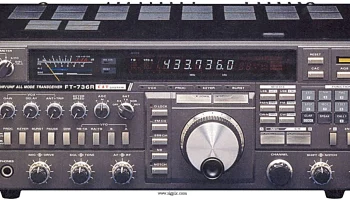

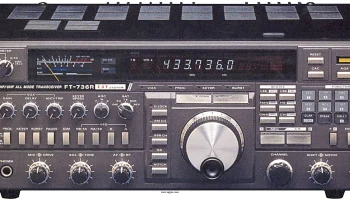

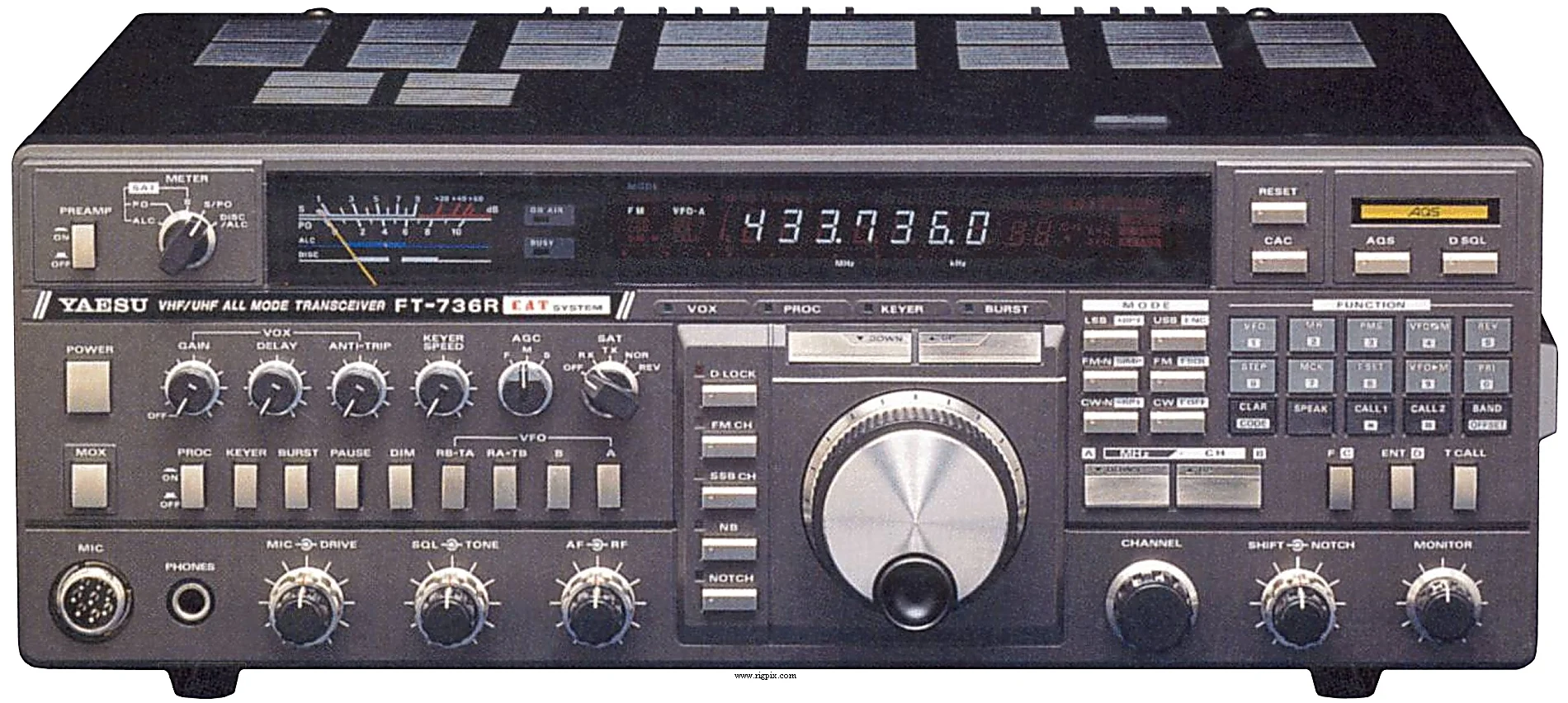

FT-736R
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер для диапазонов ВЧ/УВЧ |
|---|---|
| Диапазон частот | Европа TX: 144-146 / 430-440 МГц RX: 144-146 / 430-440 МГц США TX: 144-148 / 430-450 МГц RX: 144-148 / 430-450 МГц Дополнительные опции: 6 м (мощностью 10 Вт), 220 МГц (25 Вт) и 23 см (10 Вт) |
| Шаг перестройки | 10 / 100 Гц2.5 / 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±1 ppm при температуре от +10 до +40 °C (+50 до +104 °F), после прогрева в течение 15 минут |
| Режимы работы | FM / NFM / SSB / CW (опция ATV) |
| Количество каналов / управление памятью | 100 регулярных, 10 кросс-бэндовых, 1 глобальный вызов, 4 специализированных вызова по отдельным бэндам, 1 PMS на каждый бэнд, память с резервированием данных на литиевой батарее |
| Смещение ретранслятора / сдвиг частоты | 2 м: ±600 кГц 70 см: ±1.6, 5 или 7.6 МГц (по умолчанию, программируется пользователем) |
| Источник питания | От сети: 85-132 / 170-264 В переменного тока (разъём типа IEC C14)или 13.8 В постоянного тока |
| Ток потребления / мощность | При приёме: 1.5 А при напряжении 13.8 ВПер передаче: максимум 8 А при напряжении 13.8 В |
| Импеданс антенны / разъём подключения | 2 м: 50 Ом / SO-23970 см: 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 368*129*286 мм (14.5*5.08*11.26 дюйма) |
| Вес | 9 кг (19.8 фунта) |
| Другие особенности | VOX. Смещение промежуточной частоты. Фильтр подавления. Кнопка DTMF. Интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (для диапазонов 6 м и 2 м) Первое ПЧ: 13.69 МГц Второе ПЧ: 455 кГц Супергетеродин с тройным преобразованием (для диапазонов 220 МГц, 70 см и 23 см) Первое ПЧ: 47.75 МГц (220 МГц), 47.73 МГц (70 см), 133.91 МГц (23 см) Второе ПЧ: 13.69 МГц Третье ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: -9 дБм (уровень SINAD 12 дБ)SSB/CW: -15 дБм (уровень SINAD 12 дБ) |
| Избирательность | FM: 12 кГц (-6 дБ)25 кГц (-60 дБ)NFM: 8 кГц (-6 дБ)19 кГц (-60 дБ)SSB/CW: 2.2 кГц (-6 дБ)4.5 кГц (-60 дБ)CW (с опцией узкополосного фильтра CW): 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Подавление зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при искажении 5% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | Миниджек TS (3.5 мм), сопротивление нагрузки 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Максимальная выходная мощность: блок MaxBand 2 м: 25 ВтВстроенный блок 70 см: 25 ВтВстроенный блок 6 м: 10 ВтДополнительный блок FEX-736-50 1.25 м: 25 ВтFEX-736-220 23 см: 10 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| 6 м | 10 Вт |
| 1.25 м | 25 Вт |
| 23 см | 10 Вт |
| Модуляционная система | FM: Переменная реактивностьSSB: Балансный, фильтрованный несущий сигнал |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём подключения | Сопротивление 200 Ом – 10 кОм (номинальное значение 600 Ом) / разъём 8-контактный (замыкающий кольцо мужской штепсель jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1987-199x (вышел из производства) |
|---|---|
| Дополнительно | Новая цена в Швеции в 1988 году: SEK 15875:- Новая цена в Великобритании в 1988 году: £1450.00 |
| FEX-736-1.2 FEX-736-50 FEX-736-220 TV-736 Keyer unit B XF-455MC FIF-MX FIF-65A FIF-232C FMP-1 FTS-8 FVS-1 MD-1B8 MH-1B8 E-736 SP-767 | Устройство для работы на диапазоне 23 см, мощностью 10 ВтУстройство для работы на диапазоне 6 м, мощностью 10 ВтУстройство для работы на диапазоне 220 МГц, мощностью 25 ВтАдаптер любительского телевидения (AM-видео). Требуется устройство для работы на диапазоне 23 смЭлектронный ямбический ключУзкий фильтр CW (600 Гц)Интерфейс CAT для компьютеров MSXИнтерфейс CAT для компьютеров Apple IIИнтерфейс CAT для интерфейса RS-232CAQS-процессор сообщений и цифровой дисплей сообщенийCTCSS/PL модульГолосовой синтезатор модульМикрофонная подставкаРучной микрофон со сканеромКабель питания постоянного тока для внешнего источника питанияВнешний громкоговоритель с фильтрами |
