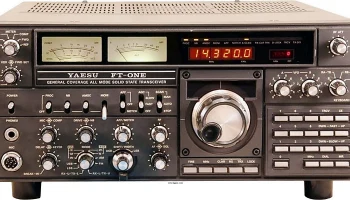

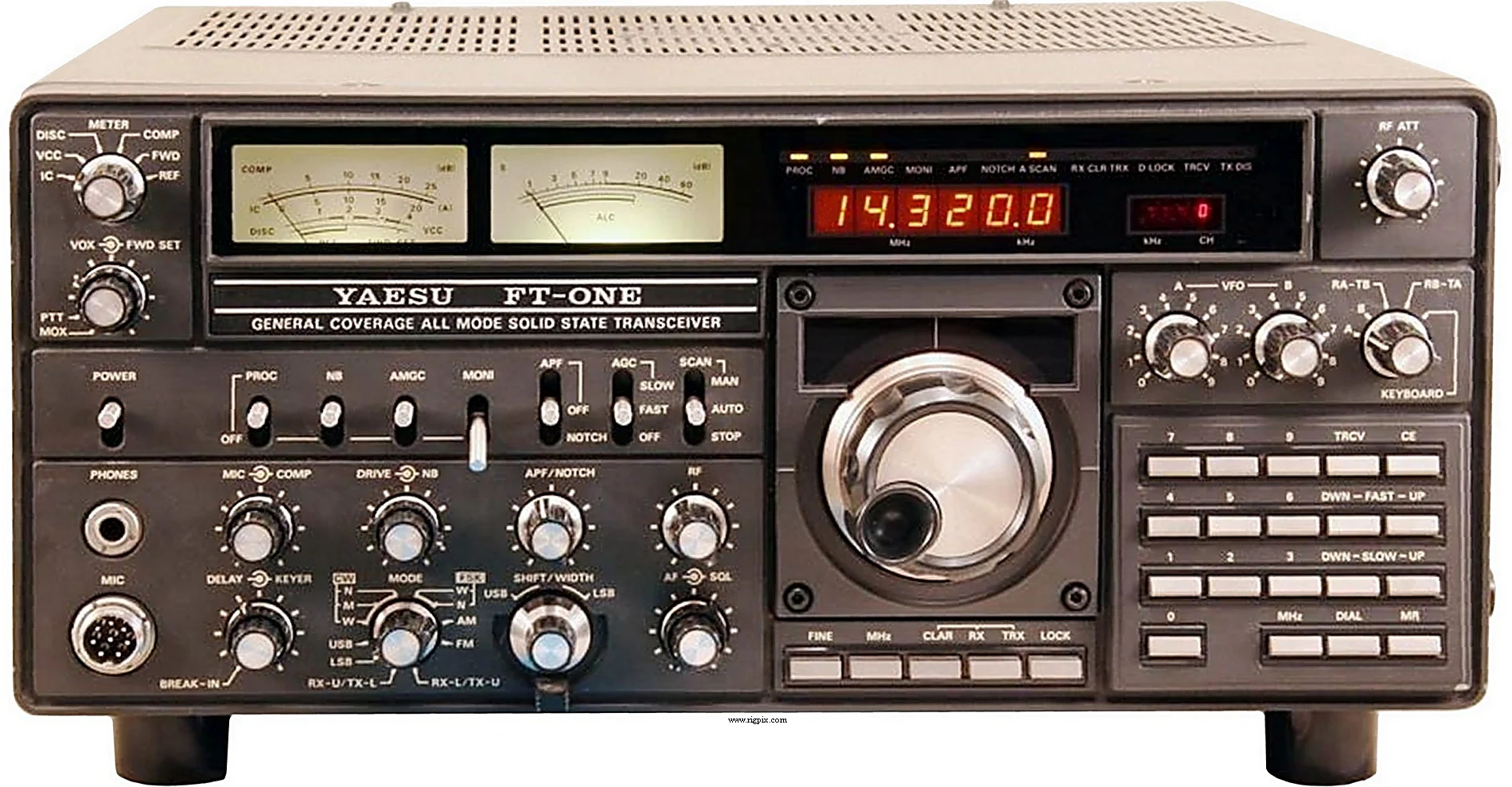

FT-One
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 0.15-30 МГц |
| Шаг перестройки | 10 / 100 Гц, 100 кГц, 1 МГц |
| Стабильность частоты | Менее 300 Гц в течение первых 30 минут после прогрева в течение 10 минут. Менее 100 Гц каждые 30 минут впоследствии |
| Режимы работы | АМ / ЛСБ / ЮСБ / CW / FSK (опция FM) |
| Каналы / управление памятью | 10 регулярных ячеек памяти RAM (для сохранения памяти требуется внешнее питание) Вариант платы RAM и держателя батареи (три аккумулятора LR6 / AA) |
| Смещение ретранслятора / сдвиг | Нет выделенного. Вместо этого используйте разделение VFO A / B |

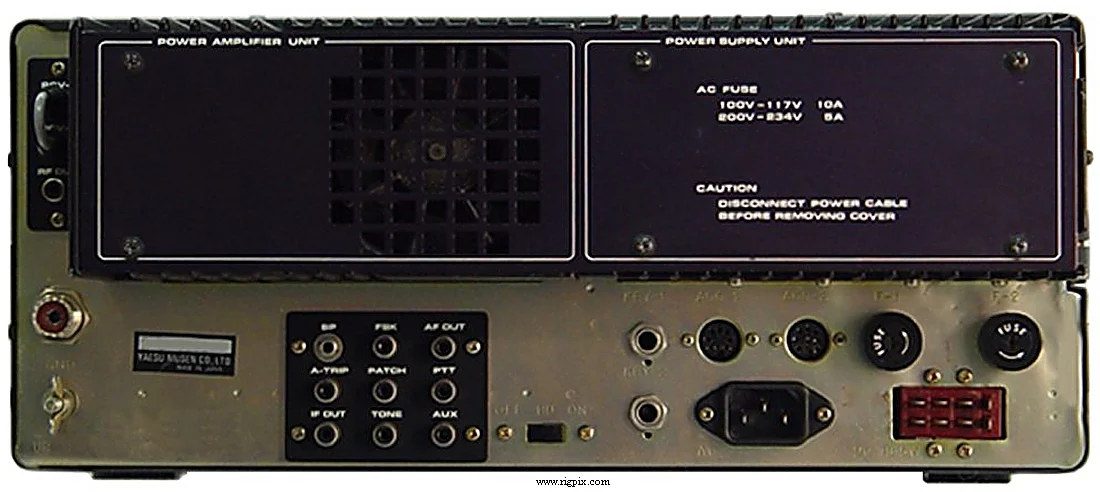

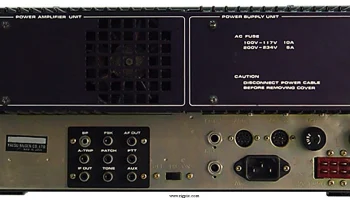

| Источник питания | От сети: 100-120 В переменного тока или 200-234 В переменного тока (разъём IEC C14 на три контакта)или 13.8 В постоянного тока ±10% (разъём Jones на восемь контактов) |
| Ток потребления / мощность | RX: Макс. 2.7 А при 13.8 В постоянного тока (90 ВА при питании от сети)TX: Макс. 20 А при 13.8 В постоянного тока (560 ВА при питании от сети) |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 370*157*350 мм (14.57*6.18*13.78") |
| Вес | 17 кг (37.48 фунта) |
| Другие особенности | Примечание. Смещение IF. Отсекатель. VOX. Измеритель коэффициента стоячей волны. Переменная полоса пропускания IF. Полный режим QSK. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием (AM/SSB/CW/FSK) 1-е ПЧ: 73.115 МГц 2-е ПЧ: 8.9875 МГц Супергетеродин с тройным преобразованием (FM) 1-е ПЧ: 73.115 МГц 2-е ПЧ: 8.9875 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR) 0.15-1.8 МГц: 30 мкВ 1.8-30 МГц: 2 мкВ SSB/CW(W)/FSK(W) (10 дБ SNR) 0.15-1.8 МГц: 5 мкВ 1.8-30 МГц: 0.3 мкВ |
| Избирательность | SSB/CW(W)/FSK(W) 2.4 кГц (-6 дБ)4 кГц (-60 дБ) |
| Изоляция от зеркального канала | 80 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность AM:25 Вт FM:50 Вт SSB (PEP):100 Вт CW:100 Вт FSK:50 Вт Примечание. Мощность SSB/CW немного ниже на 10 м |
|---|---|
| АМ | 25 Вт |
| FM | 50 Вт |
SSB (PEP)
| CW | 100 Вт |
|---|
FSK
| Модуляционная система | АМ: Низкий уровеньFM: Переменный реактивный элементSSB: Балансный модулятор |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -50 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1981-1986 (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| Комплектующие FM MD-1B8 MD-1C8 Ключевой блок RAM-платы XF-8.9KA XF-8.9KC XF-8.9KCN XF-10.7KC YM-34 YM-35 YM-36 YM-37 YM-38 | Комплектующие для FM блока Настольный микрофон Настольный микрофон Блок ключа RAM-плата и держатель батареи 6 кГц Фильтр АМ 600 Гц Фильтр CW 300 Гц Фильтр CW 800 Гц Настольный микрофон Ручной микрофон с кнопками вверх-вниз Ручной микрофон Ручной микрофон Настольный микрофон с кнопками вверх-вниз |
