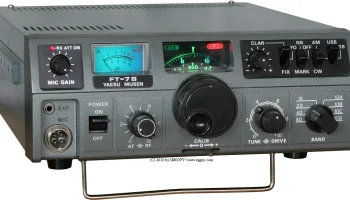

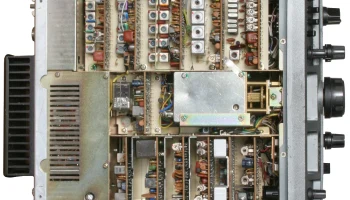

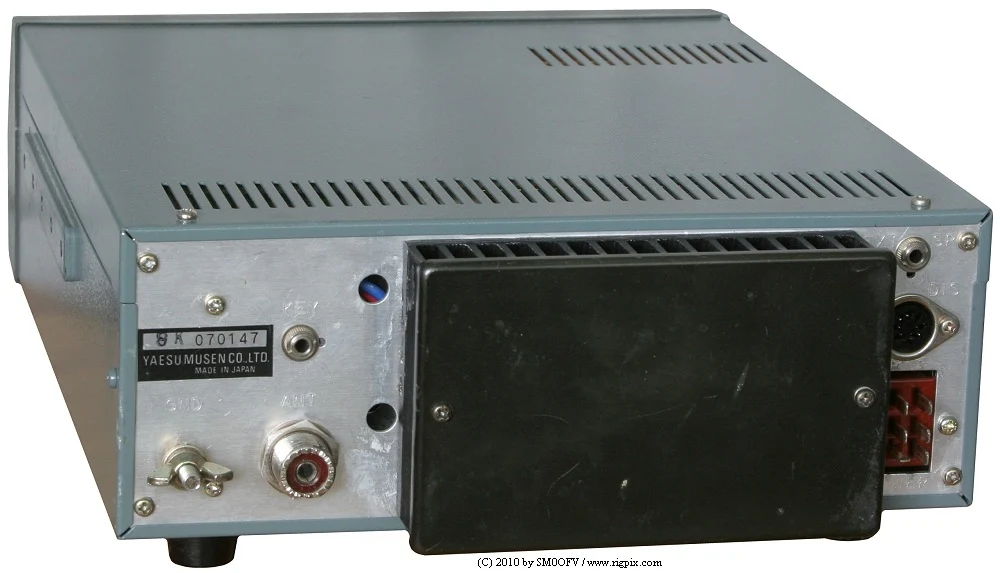

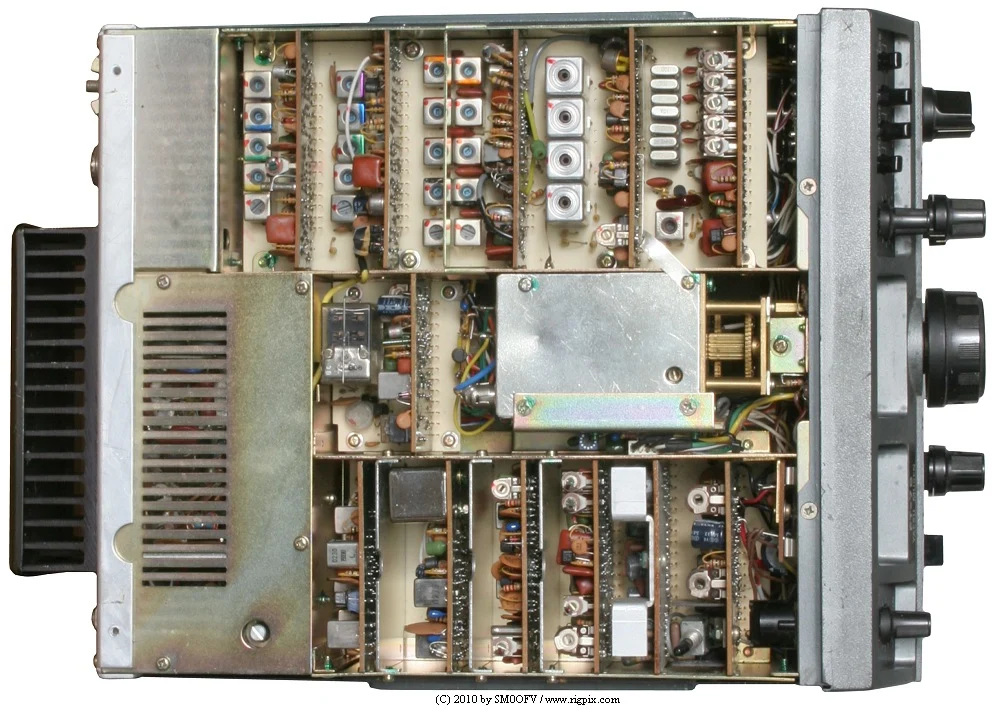

FT-7B
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в восьми диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м А), опционально 28.5-29.0 МГц (10 м В), стандартно 29.0-29.5 МГц (10 м С), опционально 29.5-29.9 МГц (10 м Д), опционально |
| Настройка шага | Аналоговая / непрерывная |
| Частотная стабильность | Менее 300 Гц при холодном старте Менее 100 Гц за период прогрева длительностью 30 минут |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | 8 опциональных (по одному на диапазон) XTAL управляемые |
| Повторный запуск / сдвиг частоты | Нет |
| Источник питания | 13.5 В постоянного тока ±10% (разъём Jones на шесть контактов) |
| Ток потребления / мощность | Приём: 600 мАПередача: Макс. 10 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 230*80*320 мм (9.06*3.15*12.6") |
| Вес | 5.5 Кг (12.13 фунта) |
| Прочие особенности | Примечание. Калибратор 100 кГц. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой: 9 МГц |
|---|---|
| Чувствительность | 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 2.4 кГц (-6 дБ)4 кГц (-60 дБ) |
| Отражение изображения | 10 м: >50 дБ15-80 м: >60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи: АМ:12 Вт SSB (PEP):50 Вт CW:50 Вт |
|---|---|
| АМ | 12 Вт |
SSB (PEP)
| CW | 50 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500 Ом / 4-контактный (вилка с фиксатором типа Jack Male Locking Ring) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1979-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FP-12 YC-7B YD-844 YD-846 ? | Внешний источник питания. 13.8 В постоянного тока, 12 А. Внутренний громкоговоритель Частотомер встроенный Микрофон настольный Микрофон ручной Кронштейн для установки в автомобиле |
