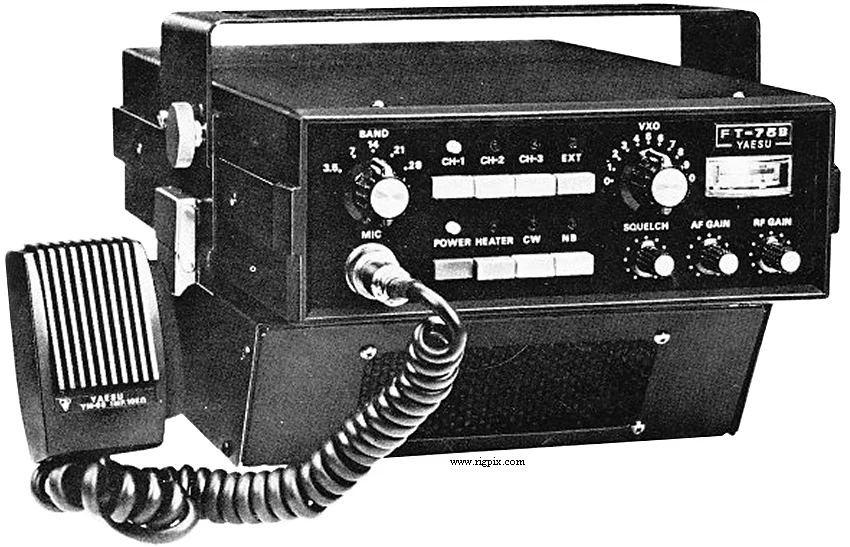

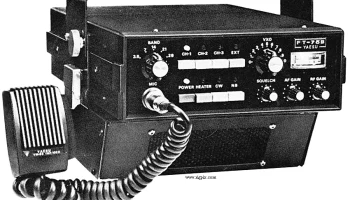

FT-75B
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в пяти диапазонах: 3.5-4.0 МГц (80 м) в сегменте 100 кГц 7.0-7.5 МГц (40 м) в сегменте 100 кГц 14.0-14.5 МГц (20 м) в сегменте 150 кГц 21.0-21.5 МГц (15 м) в сегменте 240 кГц 28.0-30 МГц (10 м) в сегменте 400 кГц |
| Шаг перестройки | VXO ±3 до ±6 кГц (в зависимости от диапазона) |
| Стабильность частоты | ±? ppm |
| Режим | SSB / CW |
| Каналы / управление памятью | 3 канала на диапазон |
| Репитер сдвиг / смещение | Нет |
| Источник питания | Различные напряжения от внешнего источника питания (FP-75B или DC-75B) |
| Ток потребления / мощность | Приём: 0.3-1.95 А (@ DC-75B)Передача: 6.7-15.5 А (@ DC-75B) |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 210*80*300 мм (8.27*3.15*11.81") |
| Вес | 3.8 Кг (8.38 фунта) |
| Другие особенности | NB. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин IF: 5.2 МГц |
|---|---|
| Чувствительность | 20 м: 0.5 мкВ (10 дБ S/N) |
| Избирательность | 2.3 кГц (-6 дБ)4.5 кГц (-60 дБ) |
| Изоляция изображения | >50 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая SSB (PEP):~60 Вт (~100 Вт входного сигнала)~18 Вт (~30 Вт входного сигнала) CW:~50 Вт (~100 Вт входного сигнала)~15 Вт (~30 Вт входного сигнала) |
|---|
SSB (PEP)
| CW | ~50 Вт (~100 Вт входного сигнала) |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | Без FM |
| Спурты излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | Высокое Z / 6-контактный (металлический замок кольца разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Два 12GB7 финалиста Новая цена в Австралии в 1975 году: 268.00 австралийских долларов ($) с микрофоном и пятью XTAL'ами |
| DC-75B FP-75B FV-50 YM-86 | Источник постоянного тока со встроенным громкоговорителем Источник переменного тока со встроенным громкоговорителем Внешний ВЧ генератор Динамический ручной микрофон. 50 кОм |
