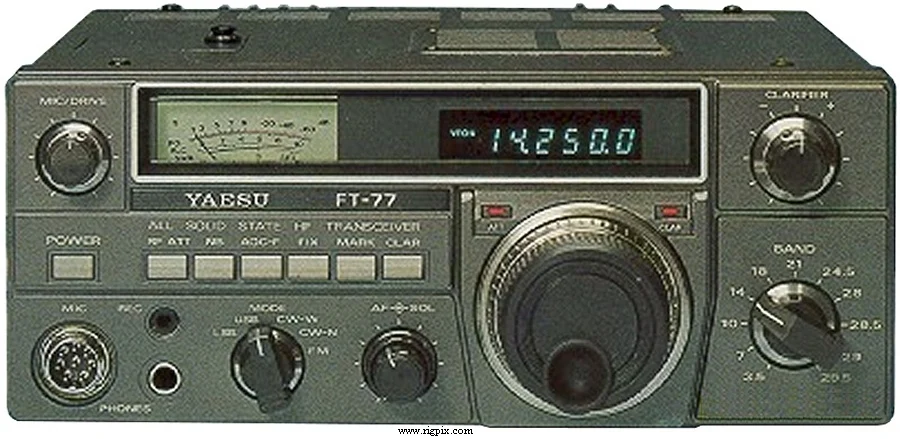

FT-77
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-80 м + WARC RX: 10-80 м + WARC |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 300 Гц дрейф за первые 30 минут после прогрева в течение 10 минут Менее 100 Гц каждые 30 минут далее |
| Режимы работы | SSB / CW (FM опция) |
| Каналы / управление памятью | 1 дополнительный XTAL управляемый |
| Повторитель смещения / сдвиг | Нет выделенного. Используйте опцию FV-700DM |
| Источник питания | 13.8 В постоянного тока |
| Ток потребления / мощность | RX: Макс. 1 А TX: Макс. 20 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 240*95*300 мм (9.45*3.74*11.81") |
| Вес | 6 Кг (13.2 фунта) |
| Другие особенности | СВР-измеритель. Аттенюатор 20 дБ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноконтурный супергетеродин (SSB/CW) IF: 8.9875 МГц Двойной супергетеродин (FM опция) 1-й IF: 8.9875 МГц2-й IF: 455 кГц |
|---|---|
| Чувствительность | SSB/CW: 0.3 мкВ (10 дБ S+N/N) CW-N: 0.15 мкВ (10 дБ S+N/N), при использовании дополнительного фильтра CW CW-N (При наличии дополнительного фильтра CW) 600 Гц (-6 дБ)1.3 кГц (-60 дБ) FM (При наличии дополнительного FM блока) 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Избирательность | SSB/CW 2.4 кГц (-6 дБ)5 кГц (-60 дБ) CW-N (с дополнительным фильтром CW) 600 Гц (-6 дБ)1.3 кГц (-60 дБ) FM (с дополнительным FM блоком) 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 70 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность FM: 50 Вт (с дополнительной FM опцией) SSB (PEP): 100 Вт CW: 100 Вт! Выходная мощность SSB/CW немного меньше на 10 м |
|---|---|
| FM | 50 Вт (с дополнительной FM опцией) |
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (с дополнительной FM опцией) |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 8-контактный (металлический замок разъёма) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| D3000233 D3000234 FC-700 FP-700 FTV-700 FV-700DM MD-1B8 MH-1B8 MMB-16 XF-8.9KC YM-34 YM-35 YM-36 YM-37 YM-38 | Набор для FM-модуляции 25 кГц метка маркера Набор Антенный тюнер Источник питания переменного тока ВЧ/УКВ конвертер цифрового сканирования VFO и системы памяти настольный микрофон с кнопками вверх/вниз Переключатель тона Переключатель 600/50k Ом Ручной микрофон с кнопками вверх/вниз и переключателем тона Крепление для мобильного монтажа 600 Гц узкий фильтр CW Настольный микрофон 600/50k Ом переключаемый Ручной микрофон Ручной микрофон Настольный микрофон с кнопками вверх/вниз и переключателем тона 600/50k Ом переключаемый. |
