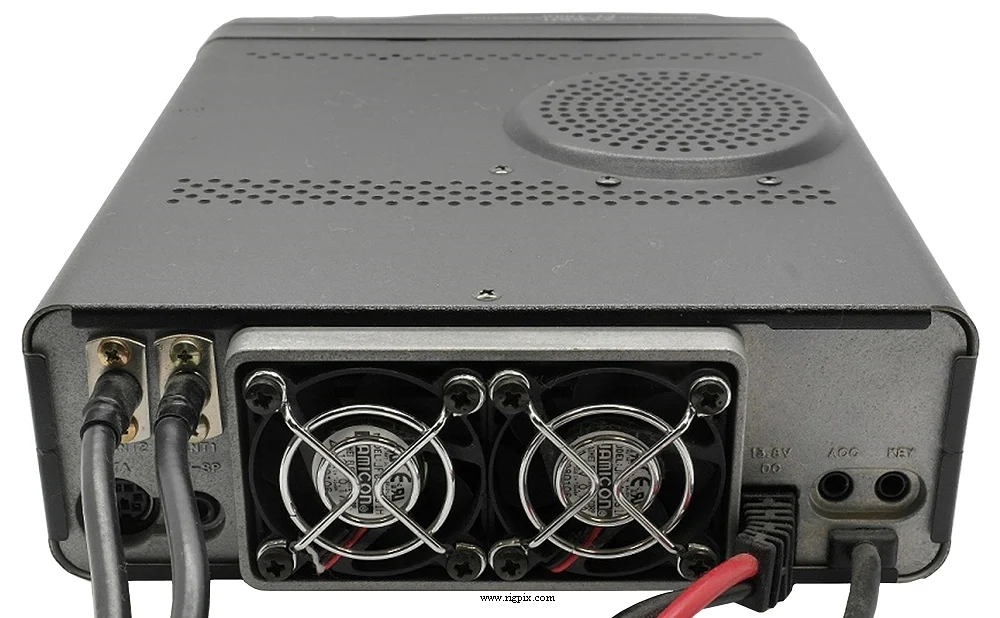

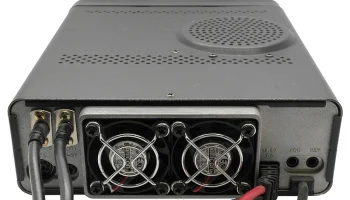

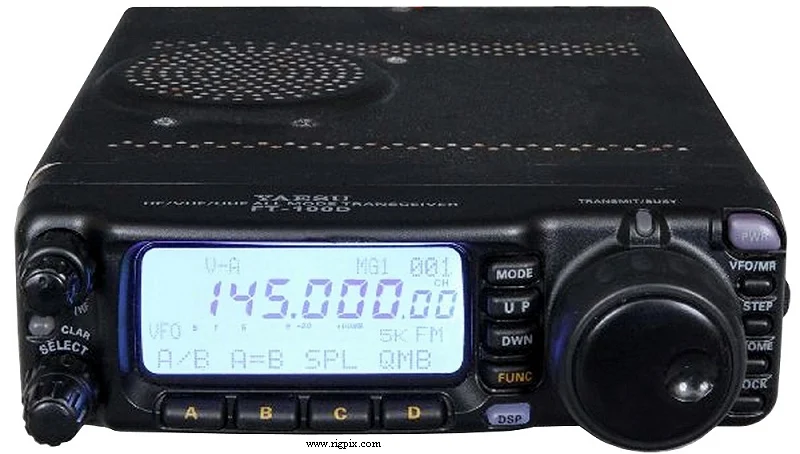

FT-100D
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF/UHF трансивер |
|---|---|
| Диапазон частот | Европа TX: 10-160 м + WARC / 50-54 / 144-146 / 430-440 МГц RX: 0.1-970 МГц США TX: 10-160 м + WARC / 50-54 / 144-148 / 430-450 МГц RX: 0.1-824 / 849-864 / 894-961 МГц |
| Шаг перестройки | 1.25 / 2.5 / 5 / 10 / 25 / 50 / 100 Гц1 / 5 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 кГц |
| Стабильность частоты | АМ/ССВ/CW: ±4 ppm при -10 до +50°C (14 до 122°F) FM/NFM: ±1 кГц + 4 ppm при -10 до +50°C (14 до 122°F) |
| Режимы работы | TX: AM / FM / NFM / SSB / CW / ПакетRX: AM / FM / NFM / WFM / SSB / CW / Пакет |
| Каналы / управление памятью | 300 регулярных 5 QMB 20 раздельных 4 домашних канала 20 пар PMS ОЗУ хранения с резервированием литиевой батареей |
| Смещение / сдвиг репитера / смещение | ±0-10 МГц |
| Источник питания | 13.8 В постоянного тока ±10% |
| Ток потребления / мощность | RX: Макс. 1.6 АTX: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / Один SO-239 + один N-разъём (На гибком кабеле) |
| Габариты (Ш*В*Г) | 160*54*205 мм (6.3*2.2*8") |
| Вес | 3.0 кг (6.6 фунта) |
| Прочие функции | CTCSS/PL и DCS. Примечание. VOX. Кейлер. Разъёмы для джека 1К2 / 9К6 пакета. ARTS. Цифровая обработка сигналов. Контроль через интерфейс CAT. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (ССВ/CW/WFM) 1-е ПЧ: 68.985 МГц (ССВ/CW), 67.98 МГц (WFM) 2-е ПЧ: 11.705 МГц (ССВ/CW), 10.7 МГц (WFM) Супергетеродин с тройным преобразованием (FM/NFM) 1-е ПЧ: 68.985 МГц 2-е ПЧ: 11.705 КГц 3-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | АМ-Н (10 дБ SNR) 0.15-0.25 МГц: 40 мкВ 0.25-1.8 МГц: 32 мкВ 1.8-28 МГц: 2 мкВ 28-30 МГц: 2 мкВ 50-54 МГц: 2 мкВ 144-148 МГц: 2 мкВ 430-450 МГц: 2 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.5 мкВ 144-148 МГц: 0.2 мкВ 430-450 МГц: 0.2 мкВ СSB/CW (10 дБ SNR) 0.15-0.25 МГц: 5 мкВ 0.25-1.8 МГц: 4 мкВ 1.8-28 МГц: 0.25 мкВ 28-30 МГц: 0.25 мкВ 50-54 МГц: 0.2 мкВ 144-148 МГц: 0.125 мкВ 430-450 МГц: 0.125 мкВ |
| Чувствительность шумоподавителя | АМ/ССВ/CW (Порог) 1.8-30 МГц: 2.5 мкВ 6 м: 1.12 мкВ 2 м/70 см: 0.8 мкВ FM (Порог) 28-30 МГц: 0.32 мкВ 6 м: 0.2 мкВ 2 м/70 см: 0.16 мкВ |
| Фактор шума | — |
| Избирательность | АМ (При наличии дополнительного XF-117A) 5.2 кГц (-6 дБ)18 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ) ССВ/CW 2.2 кГц (-6 дБ)5.2 кГц (-60 дБ) CW (При наличии дополнительного XF-117C) 450 Гц (-6 дБ)1.8 кГц (-60 дБ) CW-Н (При наличии дополнительного XF-117CN) 250 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Отражение изображения сигнала | HF/6 м: 70 дБ 2 м/70 см: 60 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м70 см AM:25 Вт25 Вт12.5 Вт5 Вт FM/NFM:100 Вт100 Вт50 Вт20 Вт СSB (ППЭ):100 Вт100 Вт50 Вт20 Вт CW/Packet:100 Вт100 Вт50 Вт20 Вт |
|---|---|
| АМ | 25 Вт |
ССВ (ППЭ)
| CW/Packet | 100 Вт |
|---|---|
| Модуляционная система | АМ: Ранняя стадия, низкий уровеньFM: Переменная реактивностьССВ: Балансный |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | HF: Лучше чем -40 дБ6 м/2 м/ 70 см: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 200 Ом до 10 кОм / 6-контактный (Модульный) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2000-200x (Отменён) |
|---|---|
| Дополнительная информация | Обновлённая версия D пришла с TCXO-8, XF-117C и FTS-27 установленными на заводе. Также она оснащалась большим громкоговорителем. |
| АТАС-25 АТАС-100 АТАС-120 АТБК-100 КТ-39 КТ-58 КТ-62 ФКС-20 ФП-1023А ФП-1030А МН-36Б6JS МН-42Б6JS ММВ-48 ММВ-62 ММВ-67 СП-7 ВЛ-1000 ХФ-117А ХФ-117СН ЙСК-100 | Портативная вручную настраиваемая антенна Активная система настройки антенны Активная система настройки антенны Основание антенны Набор интерфейсов для VL-1000 Интерфейсный кабель для VL-1000 Кабель интерфейса CAT Внешний автоматический антенный тюнер Компактный источник питания. 13.8 В постоянного тока, 23 А Внешний сетевой источник питания. 13.8 В постоянного тока, 30 А Микрофон DTMF Стандартный ручной микрофон Крепёжное приспособление для мобильного использования Крепёжный кронштейн удалённого головного устройства Быстросъёмный мобильный кронштейн Внешний громкоговоритель, 5 Вт Линейный усилитель с твёрдотельным каскадом AM-фильтр, 6 кГц Узкий фильтр CW, 300 Гц Набор для разделения |
