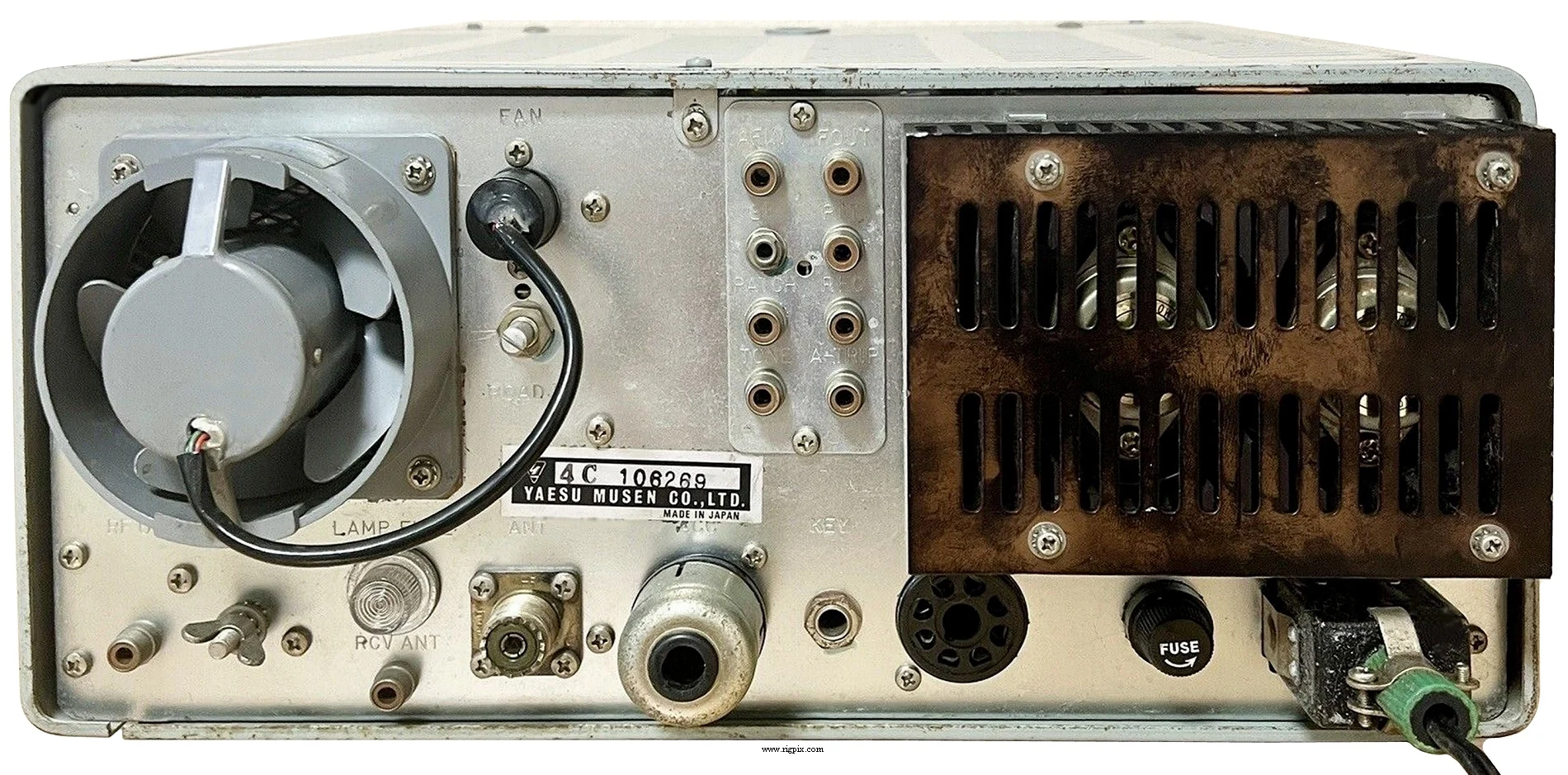

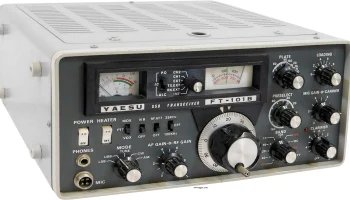

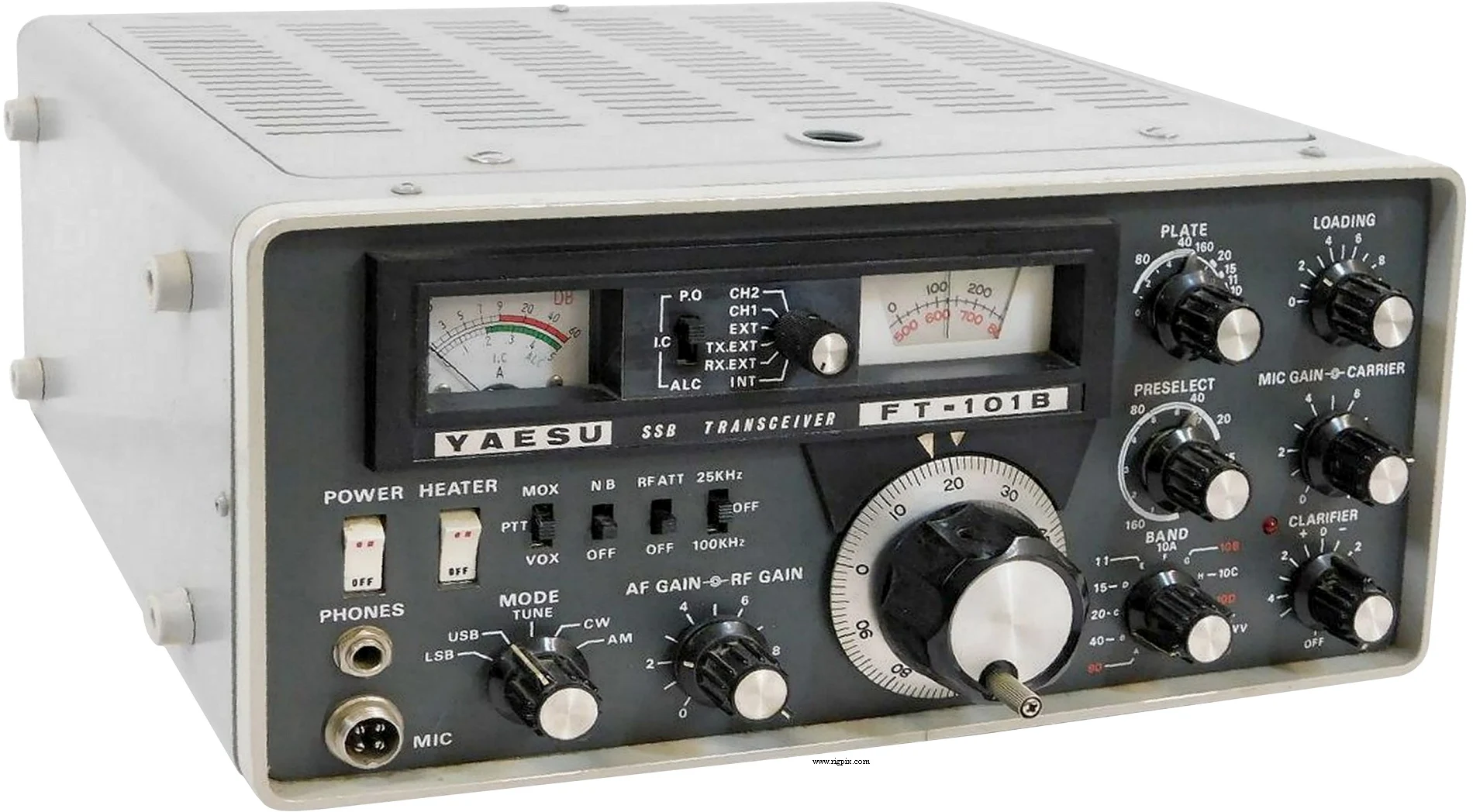

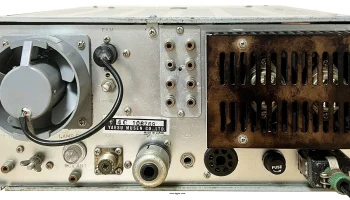

FT-101B
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м RX: 10-160 м / 26.9-27.5 МГц / 10-10.5 МГц (WWV) |
| Настройка | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за любой период 30 минут |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | 2 дополнительных, управляемые кварцем |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 100 / 117 / 200 / 220 / 240 В переменного тока или 11-14 В постоянного тока Подключение двенадцатипиновой розетки Amphenol/Cinch-Jones должно быть выполнено для переменного или постоянного напряжения |
| Ток потребления / мощность | Прием: 0.5 А при 13.8 В постоянного токаПередача: Макс. 20 А при 13.8 В постоянного тока |
| Импеданс антенны / разъем | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 343*152*292 мм (13.5*6*11.5") |
| Вес | 13.61 Кг (30 фунтов) |
| Прочие особенности | Примечание. VOX. Калибратор кварца (25 и 100 кГц). Выход промежуточной частоты. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.52-6.02 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (10 дБ SNR) |
| Функция шумоподавителя | Без функции шумоподавления |
| Коэффициент шума | — |
| Избирательность | АМ/ССВ/CW 2.4 кГц (-6 дБ)4.5 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звуковой частоты / громкоговоритель | 3 Вт при ?% искажений /? Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи AM:+40 Вт SSB (PEP):+100 Вт CW:+100 Вт Примечание! Мощность немного ниже на 10 м диапазонах |
|---|---|
| АМ | +40 Вт |
ССВ (PEP)
| CW | +100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъем | ? Ом / 4-контактный (металлический соединительный разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1973-1974 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Трубочно-полупроводниковый |
| FA-9 FTV-650 FV-101 MMB-1 SP-101 SP-101PB XF-30C YC-601 YD-844 YO-100 | Вентилятор охлаждения 6 метров Трансвертер Внешний ГУН Кронштейн для монтажа на автомобиль Внешний громкоговоритель Внешний громкоговоритель с телефонным патчем Узкий фильтр CW. 600 Гц Цифровой частотометр Частота дискретизации Монитор осциллограф Настольный микрофон |
