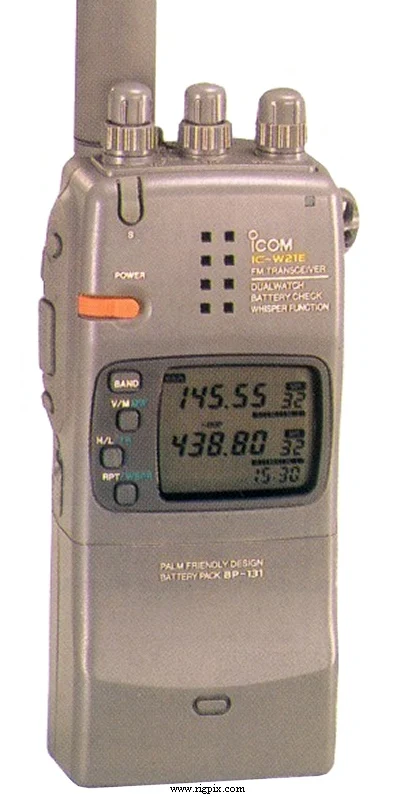

IC-W21E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | Европа, общий TX: 144-146 / 430-440 МГц RX: 100-950 МГц Италия TX: 144-148 / 430-440 МГц RX: 100-950 МГц Примечание! Широкий диапазон принимаемых частот может потребовать модификации |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±5 ppm при 0 до 50°C (32 до 122°F) |
| Режим | FM |
| Каналы / управление памятью | 64 регулярных (32 на каждую полосу) 2 ретранслятора (по одному на каждую полосу) 2 вызова (по одному на каждую полосу) 2 пары краевых сканирования (по одной на каждую полосу) Функция приоритета Оперативное запоминание с резервным аккумулятором на основе суперконденсатора (суперкап?) |
| Смещение / сдвиг ретранслятора | ±0 до 60 МГц в выбранном шаге размера |
| Источник питания | 6-12 В постоянного тока (аккумуляторный блок) или 5-16 В постоянного тока внешний источник |
| Ток потребления / мощность | При приёме: 15-200 мА При передаче: максимум 1.5 А |
| Импеданс антенны / разъём | 50 Ом / BNC |
| Габариты (Ш*В*Г) | 57*125*35 мм (2.24*4.92*1.38”), с BP-157 |
| Вес | 390 г (13.76 унций) |
| Другие особенности | Простой и многофункциональный режим. Часы. Звуковой сигнал вызова 1750 Гц. Двойной приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием Первое промежуточное: 43.1 МГц (VHF) — 35.8 МГц (UHF) Второе промежуточное: 455 кГц |
|---|---|
| Чувствительность | 2 м/70 см: 0.16 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | Менее 0.13 мкВ (Порог) |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Отношение изображения к сигналу | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 200 мВт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@ 12В Низкая1 Низкая2 Низкая3 EL 2 м:5 Вт3.5 Вт1.5 Вт500 мВт15 мВт 70 см:5 Вт3.5 Вт1.5 Вт500 мВт15 мВт |
|---|---|
| 2 м | 5 Вт |
| 70 см | 5 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурты излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 2 КОм / TRS «Подминиджек» (2.5 мм) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1992-199x (Выпущено из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1992 году: SEK 4000:- |
| AD-25 AD-28 BC-77A BC-77D BC-77E BC-77V BC-79 BP-130 BP-131 BP-132 BP-157 CP-13L FA-B270A HM-9 HM-30 HM-46 HM-54 HM-55A HM-75 HS-51 LC-105 LC-106 OPC-288L SP-13 UT-63 | Зарядное устройство для аккумулятора Зарядный адаптер аккумуляторного блока Адаптер зарядного устройства для настенной розетки. 12 В постоянного тока, 100 мА Адаптер зарядного устройства для настенной розетки. 12 В постоянного тока, 100 мА (для использования с напряжением 220 В переменного тока) Адаптер зарядного устройства для настенной розетки. 12 В постоянного тока, 100 мА Адаптер зарядного устройства для настольной быстрой зарядки Аккумуляторный кейс (шесть батарей типа LR6/AA) Аккумуляторный блок NiCd. 7.2 В, 900 мАч Аккумуляторный блок NiCd. 12 В, 600 мАч Аккумуляторный блок NiCd. 7.2 В, 900 мАч Кабель прикуривателя автомобиля с фильтром подавления помех Гибкий двухдиапазонный антенный штырь Громкоговоритель-микрофон Крепёжный кронштейн Громкоговоритель-микрофон Громкоговоритель-микрофон Громкоговоритель-микрофон с клавиатурой DTMF Громкоговоритель-микрофон с кнопками дистанционного управления Головные телефоны с функцией VOX и PTT Портативная сумка для переноски, совместимая с BP-130, BP-131 и BP-157 Портативная сумка для переноски, совместимая с BP-132 Кабель питания постоянного тока Наушники С устройством декодера CTCSS/PL Кабельный чехол |
