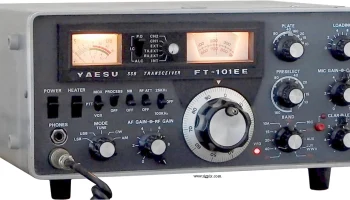

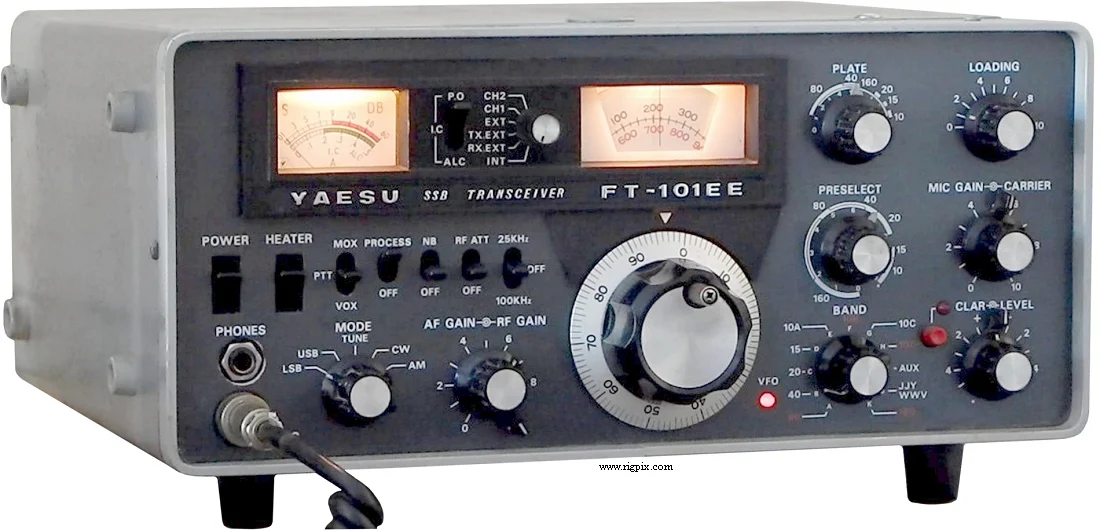

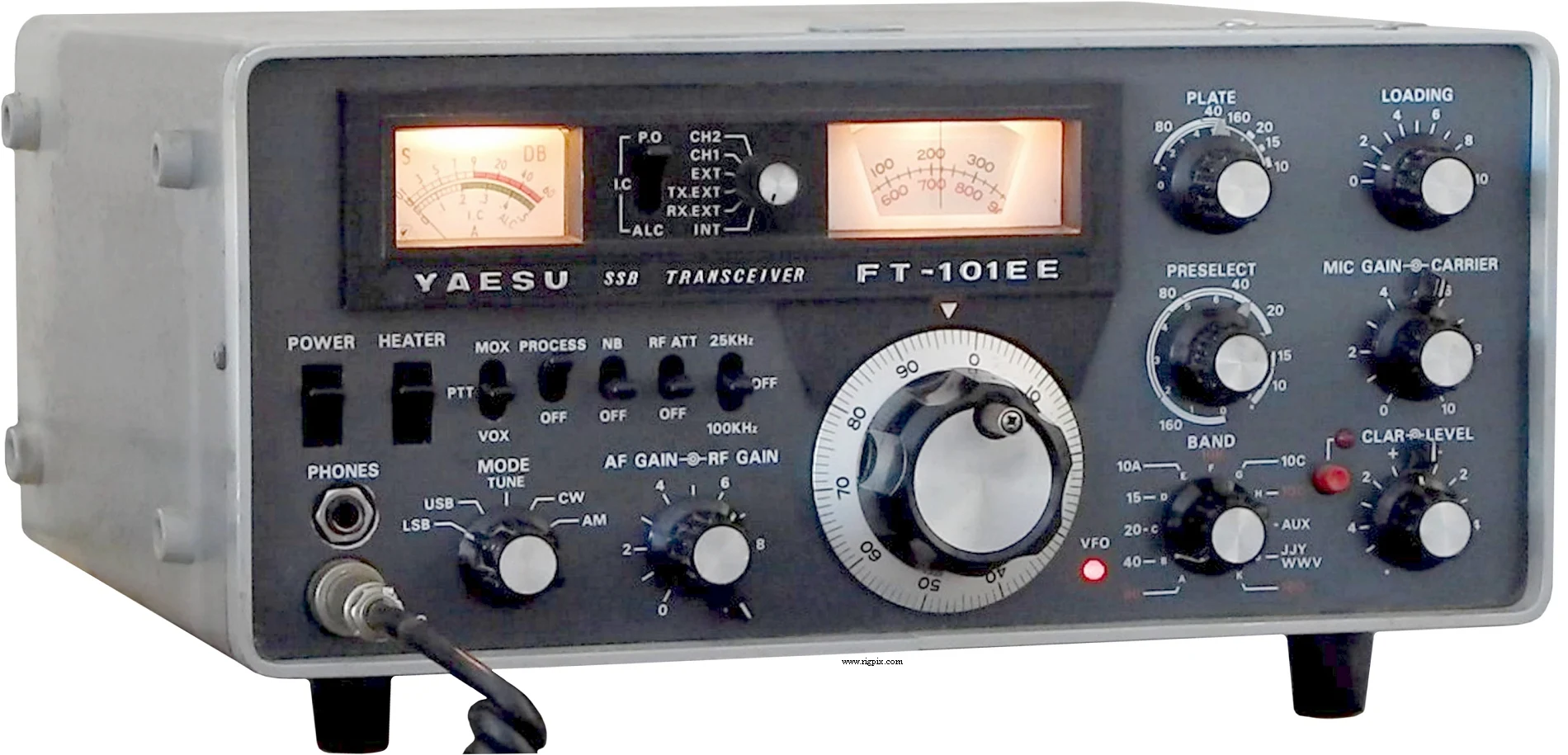

FT-101EE
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м RX: 10-160 м и WWV/JJY (10-10.5 МГц) Дополнительный режим АUX предоставляет один необязательный сегмент полосы шириной 500 кГц за исключением диапазона между 2.0-3.5 и 5.5-7.0 МГц. |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц дрейф за любой период времени длительностью 30 минут |
| Режим работы | АМ / SSB / CW |
| Каналы / управление памятью | 2 дополнительных управляемые XTAL |
| Репитер сдвига / смещение | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока или 11-14 В постоянного тока Подключение двенадцатипиновой розетки типа Amphenol/Cinch-Jones должно быть выполнено для подачи либо сетевого напряжения, либо постоянного тока |
| Ток потребления / мощность | Прием: 45 Вт при работе от сети — 600 мА при 12 В постоянного токаПередача: Макс. 350 Вт при работе от сети — Макс. 21 А при 12 В постоянного тока |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 334*148*284 мм (13.15*5.83*11.18") |
| Вес | 13.6 Кг (29.98 фунта) |
| Другие особенности | Примечание. VOX. Калибратор XTAL (25 и 100 кГц). Выход IF 3.18 МГц. |
ПРИЕМНАЯ ЧАСТЬ
| Система приемника | Супергетеродин с двойным преобразованием 1-е ПЧ: 5.52-6.02 МГц 2-е ПЧ: 3.18 МГц |
|---|---|
| Чувствительность | 0.3 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/СВ 2.4 кГц (-6 дБ)4 кГц (-60 дБ) СВ (с опциональным узкополосным фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность AF / громкоговорителя | 3 Вт при ?% искажений /? Ом |
| Разъем внешнего громкоговорителя | 4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность передачи AM: +40 Вт SSB (PEP): +100 Вт CW: +100 Вт Примечание! Мощность немного ниже на диапазоне 10 м |
|---|---|
| АМ | +40 Вт |
ССВ (PEP)
| CW | +100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | ? Ом / 4-пин (металлический соединитель с защелкой) |
| Уровень сигнала микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1976-1979 гг. (Перестал выпускаться) |
|---|---|
| Дополнительная информация | Гибридный трансивер с драйвером 12BY7A и двумя лампами 6JS6C в качестве выходных каскадов. Экономичная модель. Аналогична FT-101E, но имеет в качестве опции процессор речи RF. |
| Cooling fan Linear amplifier 2 meter transverter 6 meter transverter External VFO Mobile mounting bracket RF speech processor External speaker External speaker with phone patch CW narrow filter. 600 Hz (-6 dB) External digital display Dynamic desk microphone, unidirectional Monitor scope Wattmeter with dummy load | Вентилятор охлаждения Линейный усилитель Переносной конвертер диапазонов 2 метра Переносной конвертер диапазонов 6 метров Внешний генератор плавного диапазона Крепежный кронштейн для мобильного монтажа Процессор речи RF Внешний громкоговоритель Внешний громкоговоритель с телефонным патчем Узкополосный фильтр CW Внешний цифровой дисплей Динамический настольный микрофон, однонаправленный Монитор осциллографа Ваттметр с нагрузочным резистором |
