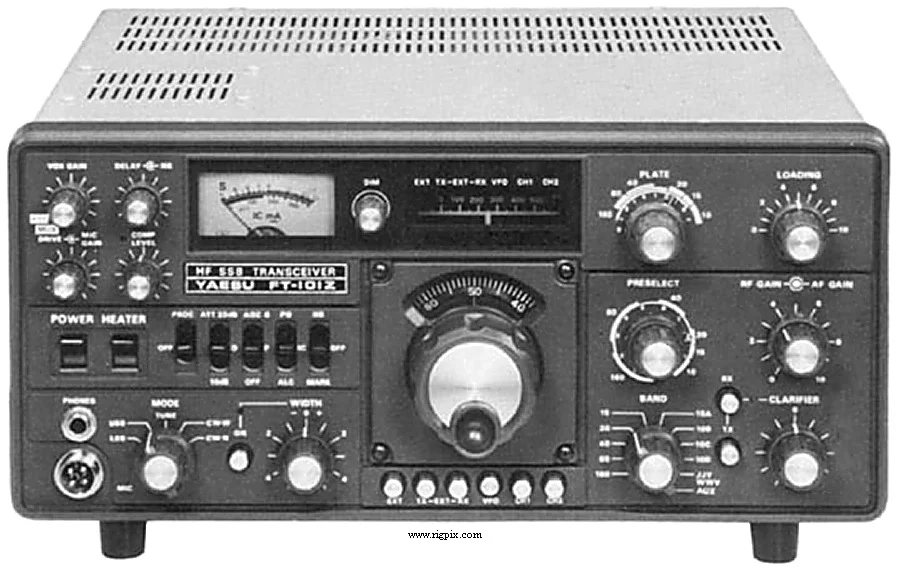

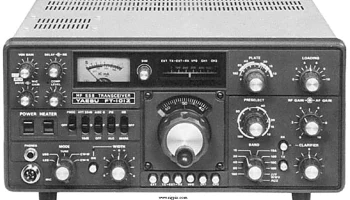

FT-101Z
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-160 м в 9 диапазонах: 1.8-2.0 МГц (160 м) 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м А) 28.5-29.0 МГц (10 м В) 29.0-29.5 МГц (10 м С) 29.5-29.9 МГц (10 м Д) |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц после прогрева в течение 30 минут |
| Режим работы | SSB / CW |
| Каналы / управление памятью | 2 дополнительных XTAL управляемых канала |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 100 / 110 / 117 / 200 / 220 / 234 В переменного тока (опция 13.5 В постоянного тока) |
| Ток потребления / мощность | Прием: 85 ВА (73 ВА при отключенном нагревателе) @ от сети Прием: 5.5 А (1.1 А при отключенном нагревателе) @ 13.5 В постоянного тока Передача: Макс. 330 ВА @ от сети Передача: Макс. 21 А @ 13.5 В постоянного тока |
| Импеданс антенны / разъем | 50-75 Ом / SO-239 |
| Габариты (Ш*В*Г) | 345*157*326 мм (13.58*6.18*12.83") |
| Вес | 15 кг (33.1 фунта) |
| Прочие особенности | Примечание. VOX. Калибратор 25 кГц. Аттенюатор 10/20 дБ. Диммер. |
ПРИЕМНАЯ ЧАСТЬ
| Система приемника | Одноканальный супергетеродин с промежуточной частотой: 9 МГц |
|---|---|
| Чувствительность | SSB/CW: 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | SSB/CW 2.4 кГц (-6 дБ)4 кГц (-60 дБ) CW (с опциональным узким фильтром) 600 Гц (-6 дБ)1.2 кГц (-60 дБ) |
| Изоляция по побочным каналам | 60 дБ (15-160 м)>50 дБ (10 м) |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 10% / 4 Ом |
| Разъем внешнего громкоговорителя | 4-16 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность SSB (PEP): ~100 Вт CW: ~100 Вт |
|---|
SSB (PEP)
| CW | ~100 Вт |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM |
| Эмиссии побочных продуктов | Лучше чем -40 дБ |
| Импеданс микрофона / разъем | 500-600 Ом / 4-контактный (разъем с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1979-1979 (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| DC-1 FA-9 FV-101Z PB-2086A SP-101B SP-101PB XF-8.9HC YD-148 YE-7A YO-101 | Преобразователь постоянного тока для работы от 13.5 В постоянного тока Набор вентиляторов Внешний генератор частоты Частотомер Внешний громкоговоритель Внешний громкоговоритель с телефонным патчем Узкий фильтр CW, 600 Гц Микрофонный держатель на столе, импеданс 500 Ом/50 кОм переключаемый Стандартный ручной микрофон Монитор осциллографа |
